[분해] AirPods Max 분해 정보
AirPods Max Teardown
AirPods Max 분해 리포트
애플에서 발표한 오버이어 디자인의 새로운 AirPods Max 무선 헤드폰의 상세 정보와 내부 분해 리포트를 공개합니다.
[주요 특징]
- Apple 제작 40mm 다이내믹 드라이버
- Apple H1 헤드폰 칩(각각의 이어컵에 탑재)
- 액티브 노이즈 캔슬링
- 주변 음 허용 모드
- 소프트웨어 조합 적응형 EQ
- Digital Crown 음향 조작
- 스테인리스 스틸 헤드밴드 프레임
- 통기성 니트 메시 소재 이어컵
- AAC 코덱 지원 Bluetooth 5.0
- Lightning-USB-C 케이블 충전
- 최대 20시간 사용 배터리
- 스페이스 그레이, 실버, 스카이 블루, 그린, 핑크 색상

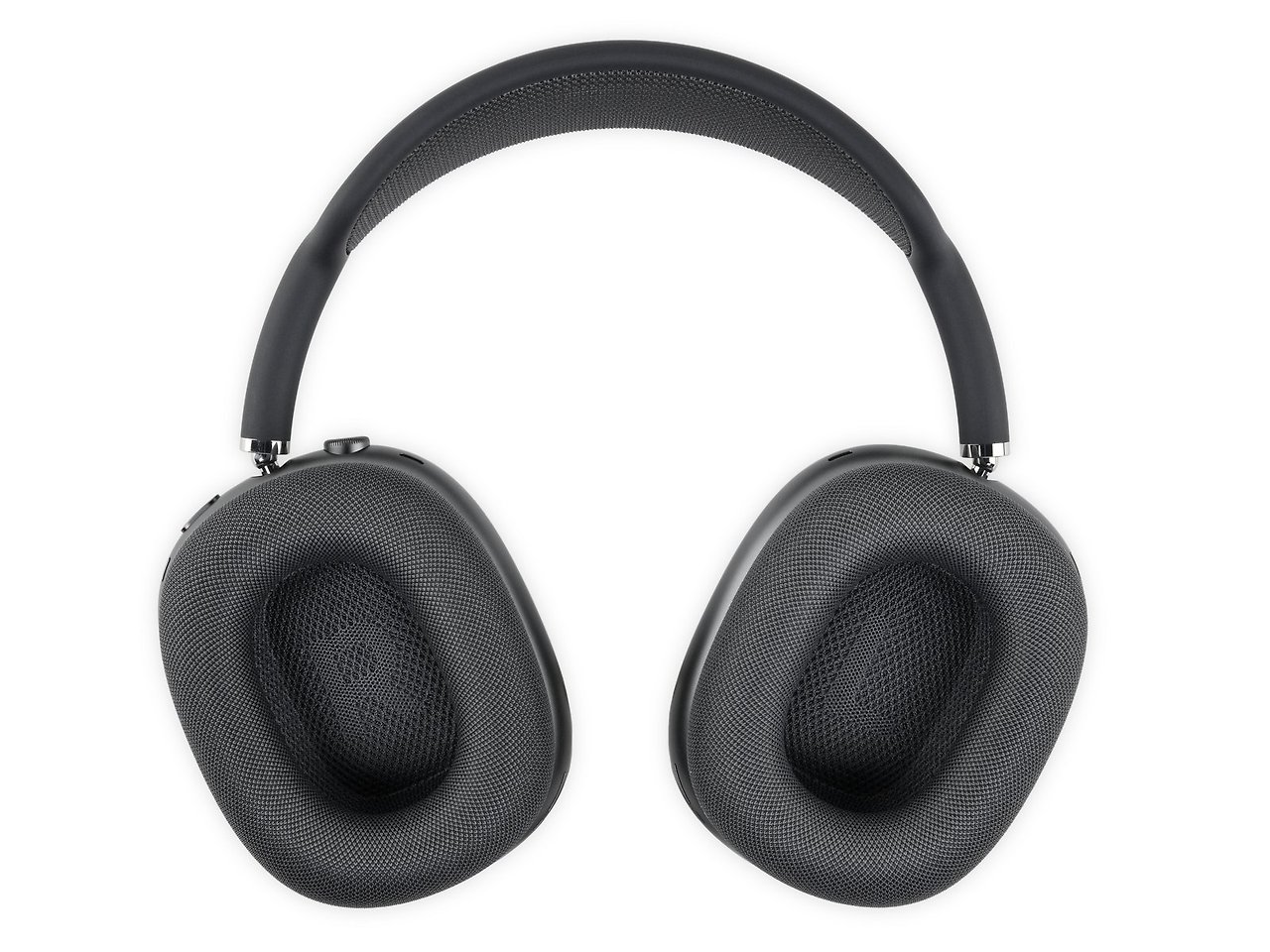

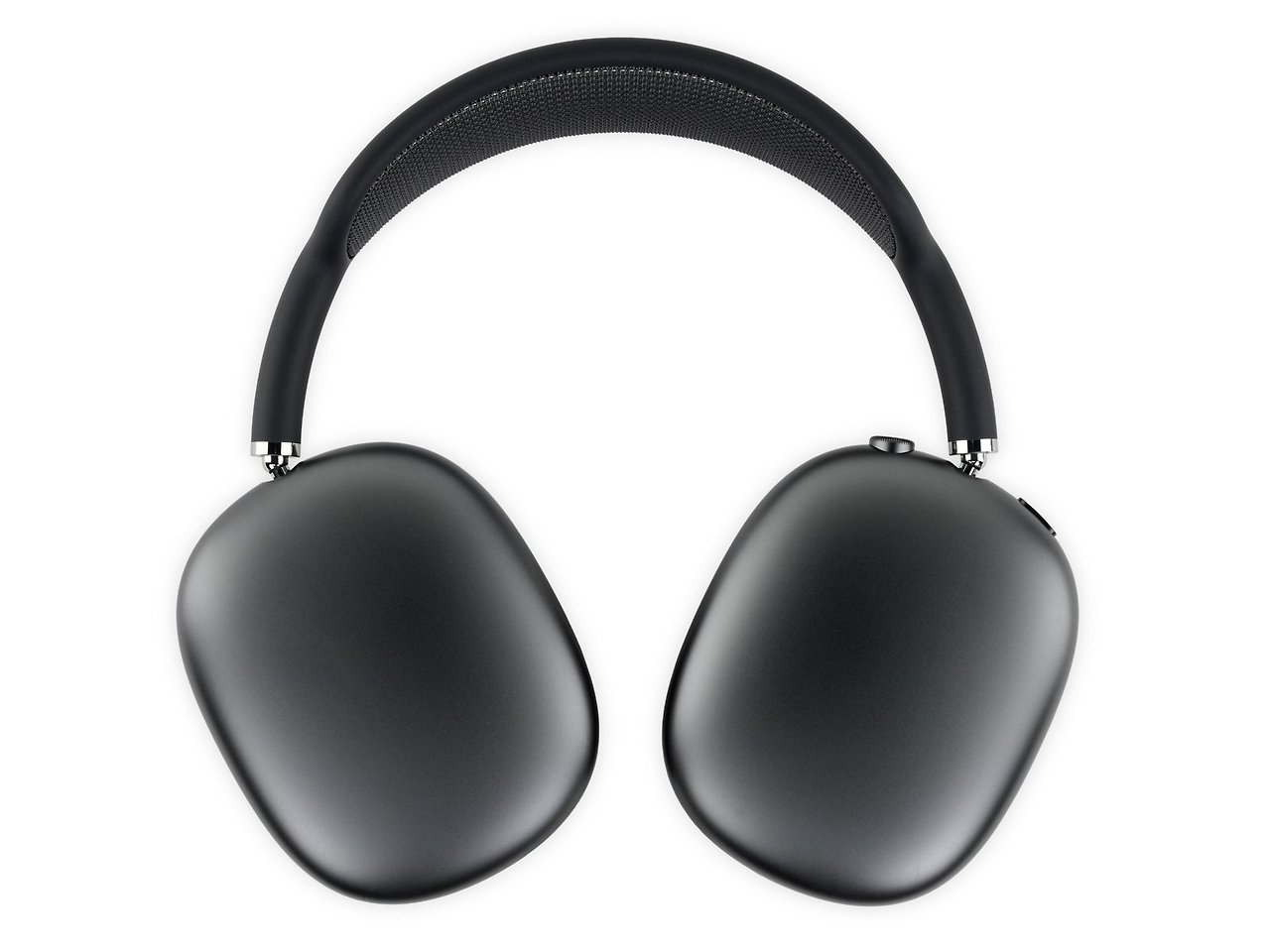

1. 외부 디자인

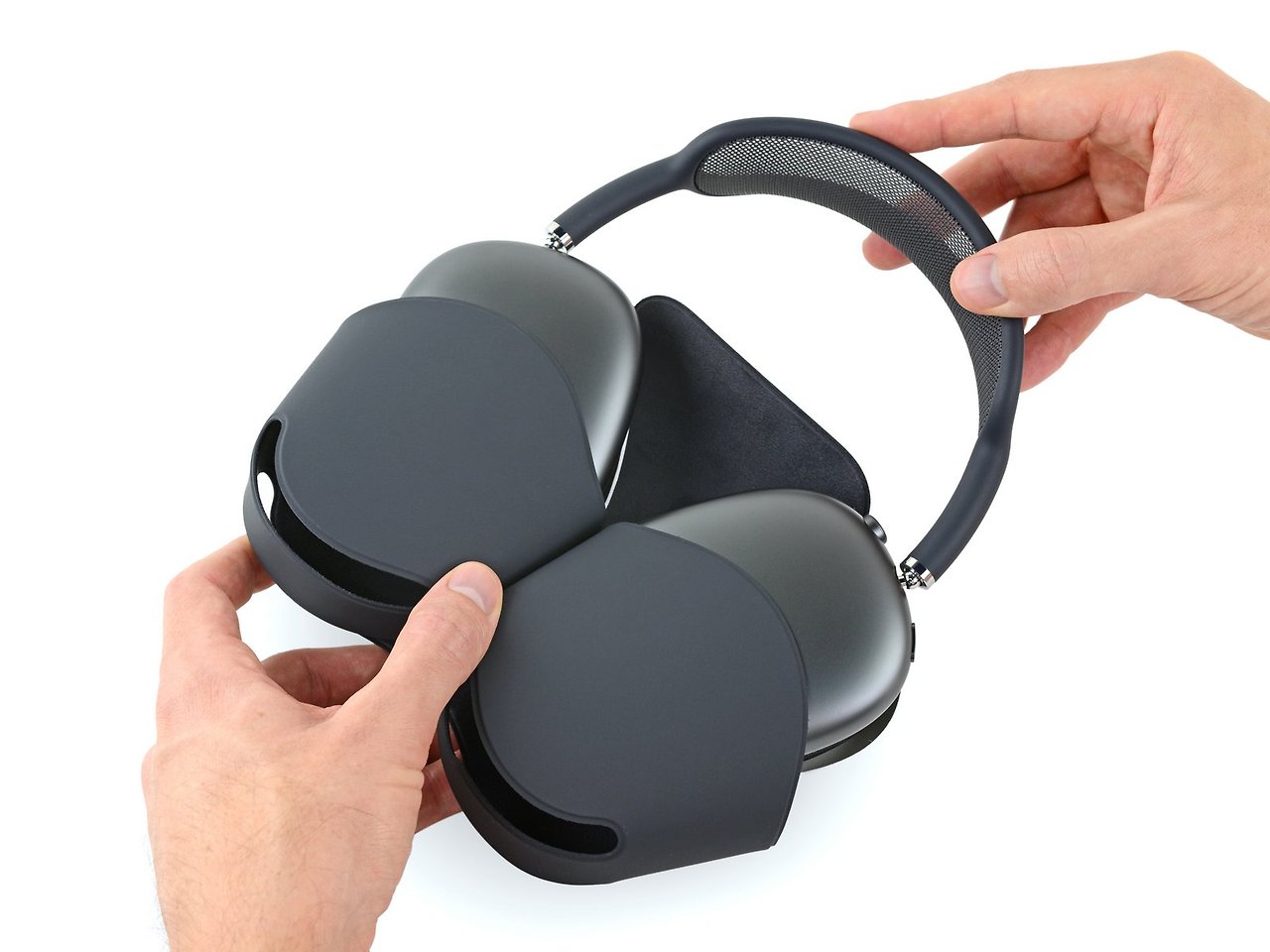

AirPods Max를 전체적으로 보관할 수 있는 가죽 슬리브를 포함하고 있습니다. 헤드밴드의 중심부를 이루는 캐노피는 통기성이 뛰어난 니트 메시 소재로 만들어져 본체의 무게를 분산시켜 착용자의 머리에 가해지는 압력을 감소시켜줍니다.
스테인리스 스틸 프레임의 텔레스코핑 암은 부드럽게 길이 조절이 가능합니다. 애플 워치에서 영감을 얻은 Digital Crown은 음량 조절, 트랙 전환, 전화 통화, Siri 호출이 가능합니다. 다른 쪽의 소음 제어 버튼을 누르면 주변 음 허용 모드로 전환됩니다.
특수 제작된 메시 재질의 직물 이어 쿠션은 네오디움 자석으로 고정 탈착이 가능합니다. 사용 중 오염 등으로 이어 쿠션은 별도 구입이 가능합니다.

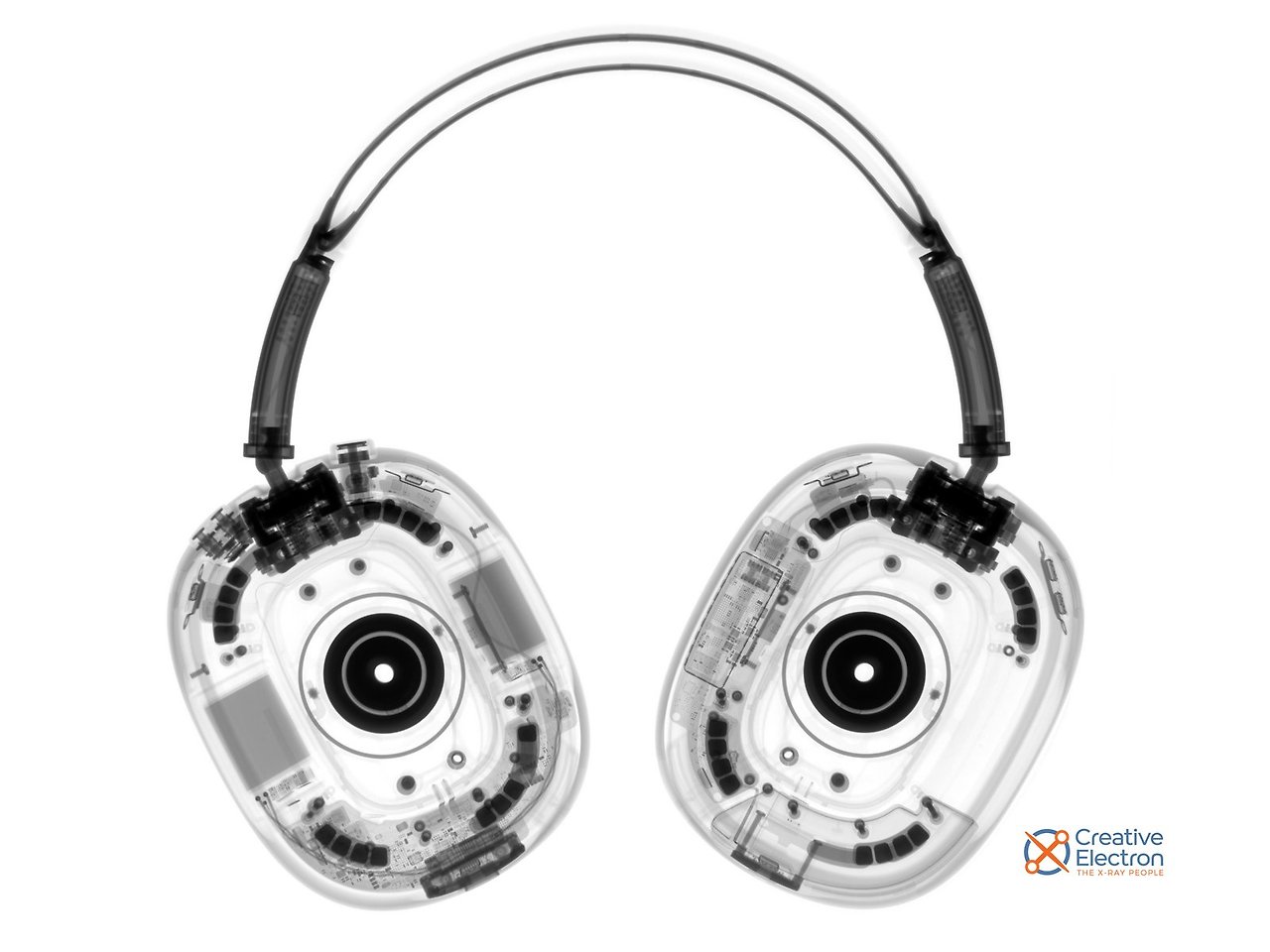

2. X레이 사진
X레이 사진으로 오른쪽(사진상 왼쪽)에 주요 조작 부품과 배터리 모듈이 들어 있습니다. 스테인리스 스틸의 텔레스코핑 부분은 많은 부속으로 정교하게 디자인되어 있어 좀더 촘촘한 모습으로 사진 찍혀 있습니다.

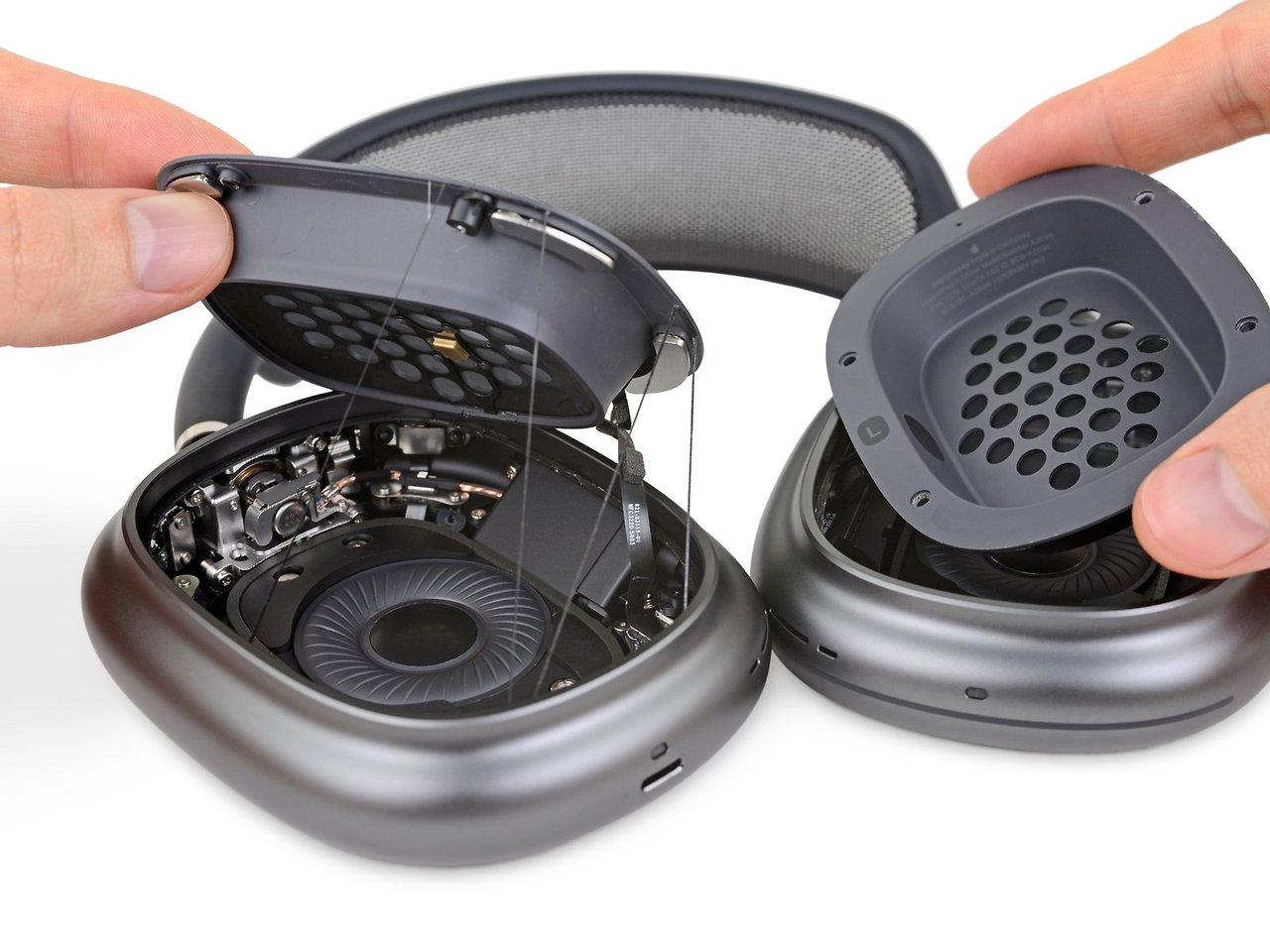

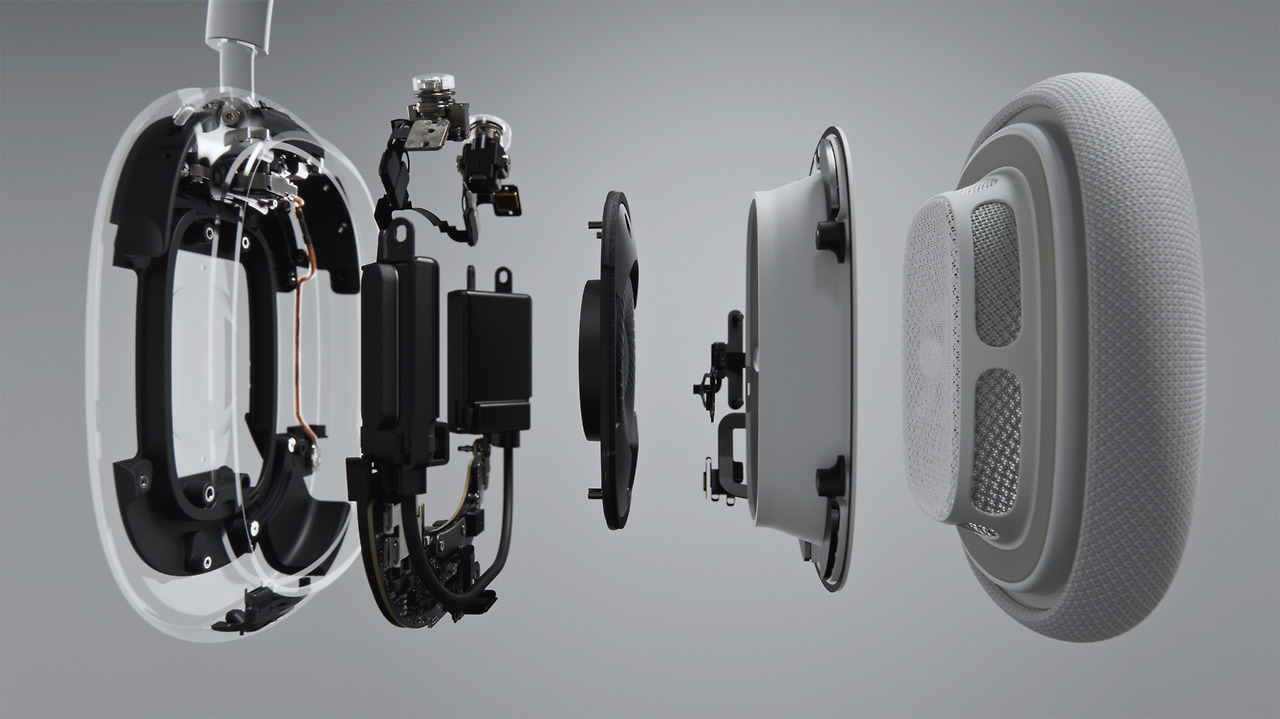

3. 본체 분해
4개의 고정 나사를 분리하면 내부의 플라스틱 보호컵이 분리됩니다. 이때 테두리를 감싸고 있는 접착제가 길게 늘어지면서 분리됩니다.

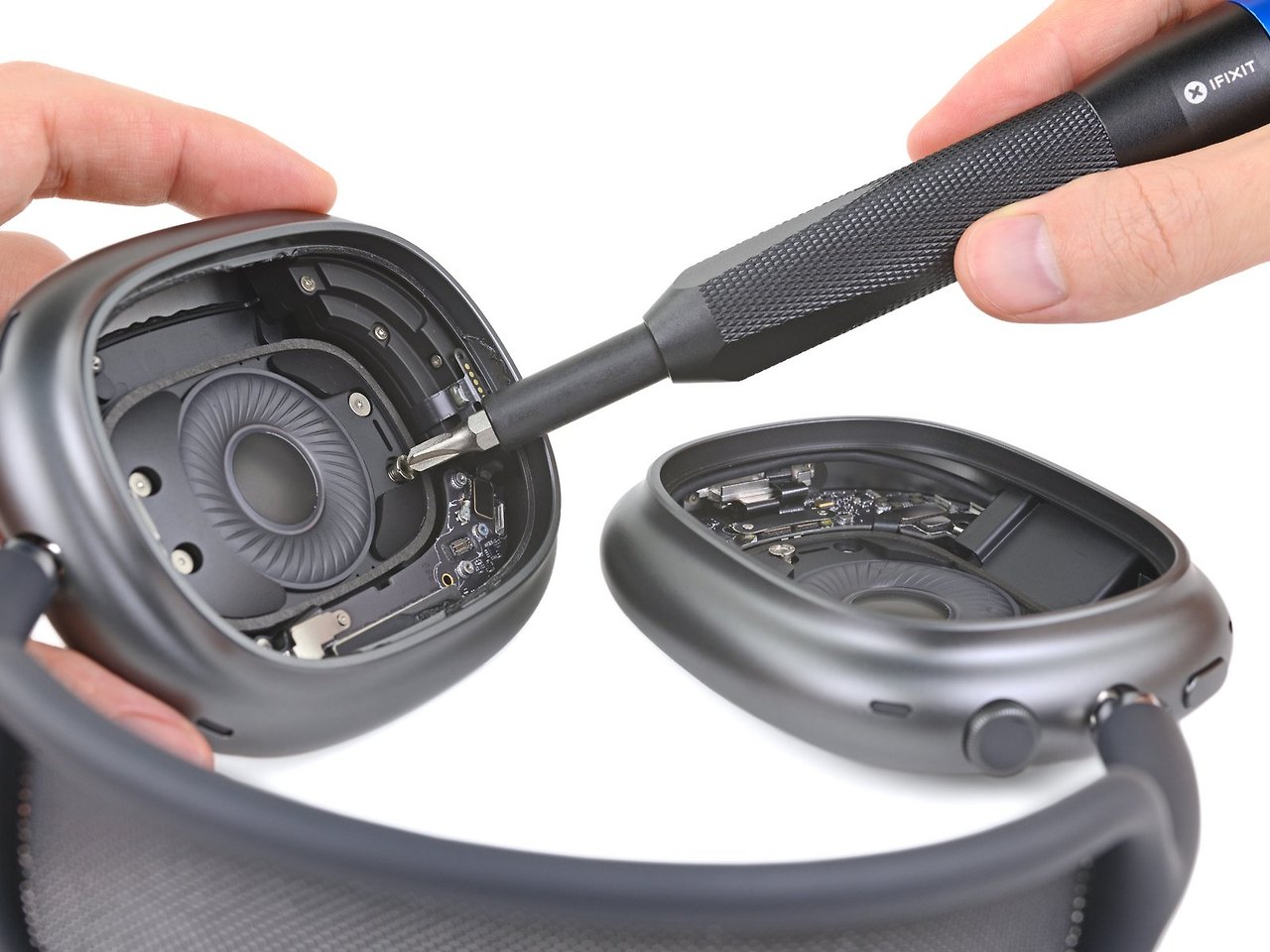

4. 스피커 분리
분해 난이도는 높지 않으며 4개의 볼트를 풀면 메인 스피커 모듈을 분리할 수 있습니다.

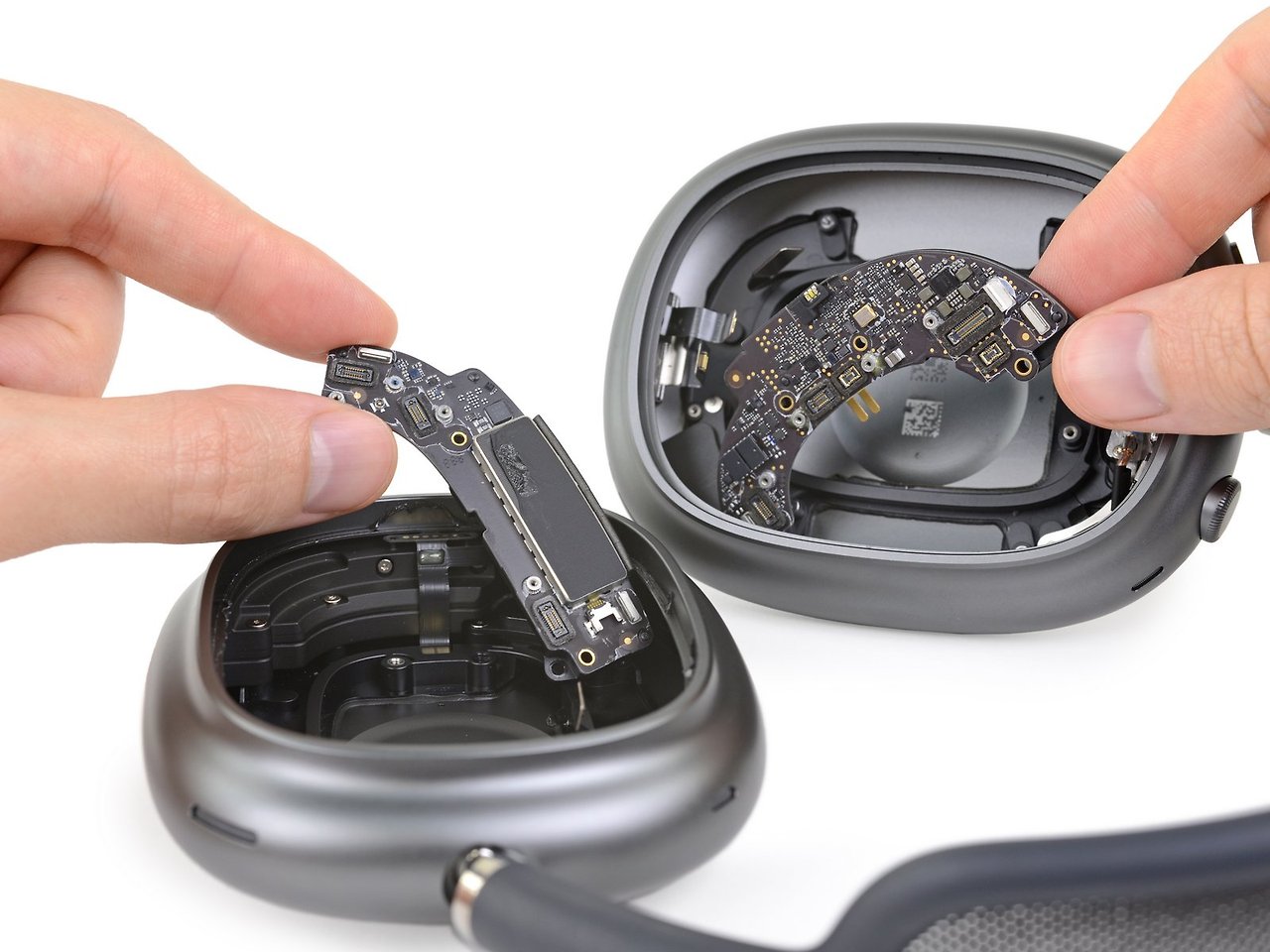

5. 메인보드 분리
이후 내부에 작은 크기의 메인 보드를 분리할 수 있습니다.

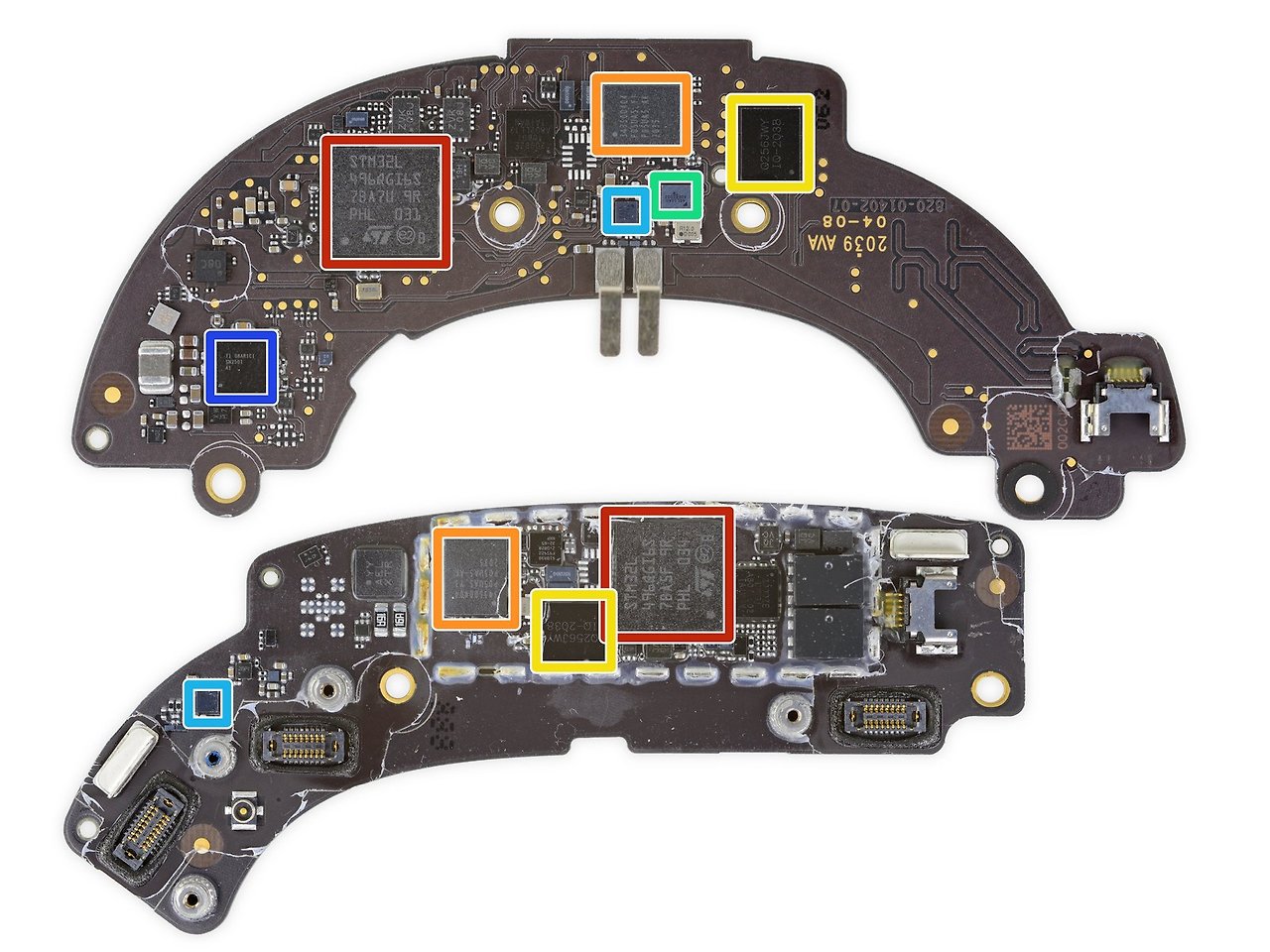

6. 칩셋 안내

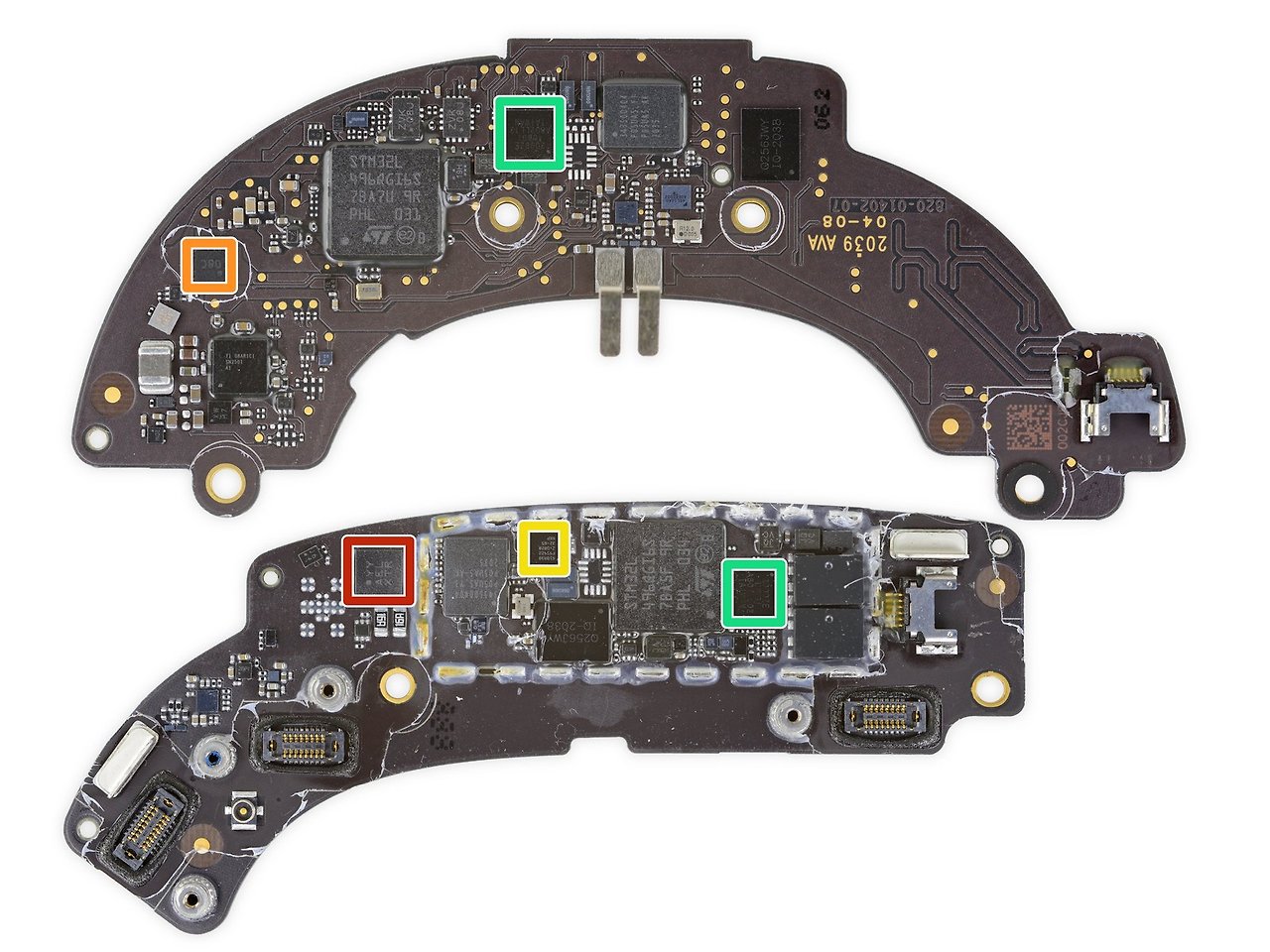

그림에서 상단 부분이 오른쪽 메인 보드 기판이며, 하단이 왼쪽 부분의 메인 보드입니다.
[파트1 전면]
빨간색 : ST 마이크로일렉트로닉스 STM32L496QG 32비트 ARM 마이크로 컨트롤러
주황색 : Apple 343S00404 Bluetooth SoC H1 칩
노란색 : 온보드 25Q256JW 256Mb 직렬 플래시 메모리
청록색 : Cirrus Logic CS46L10A0 오디오 코덱
하늘색 : Cirrus Logic CS44L22 1-Ch. 오디오 앰프
파란색 : 텍사스 인스트루먼트 SN2501 배터리 충전 IC
[파트2 전면]
빨간색 : Bosch Sensortec 관성 측정 장치
주황색 : ST 마이크로일렉트로닉스 가속도계
노란색 : NXP 반도체 CBTL610A38 디스플레이 포트 멀티플렉서
청록색 : 래티스 반도체 LCMXO2-2000ZE 마하X02

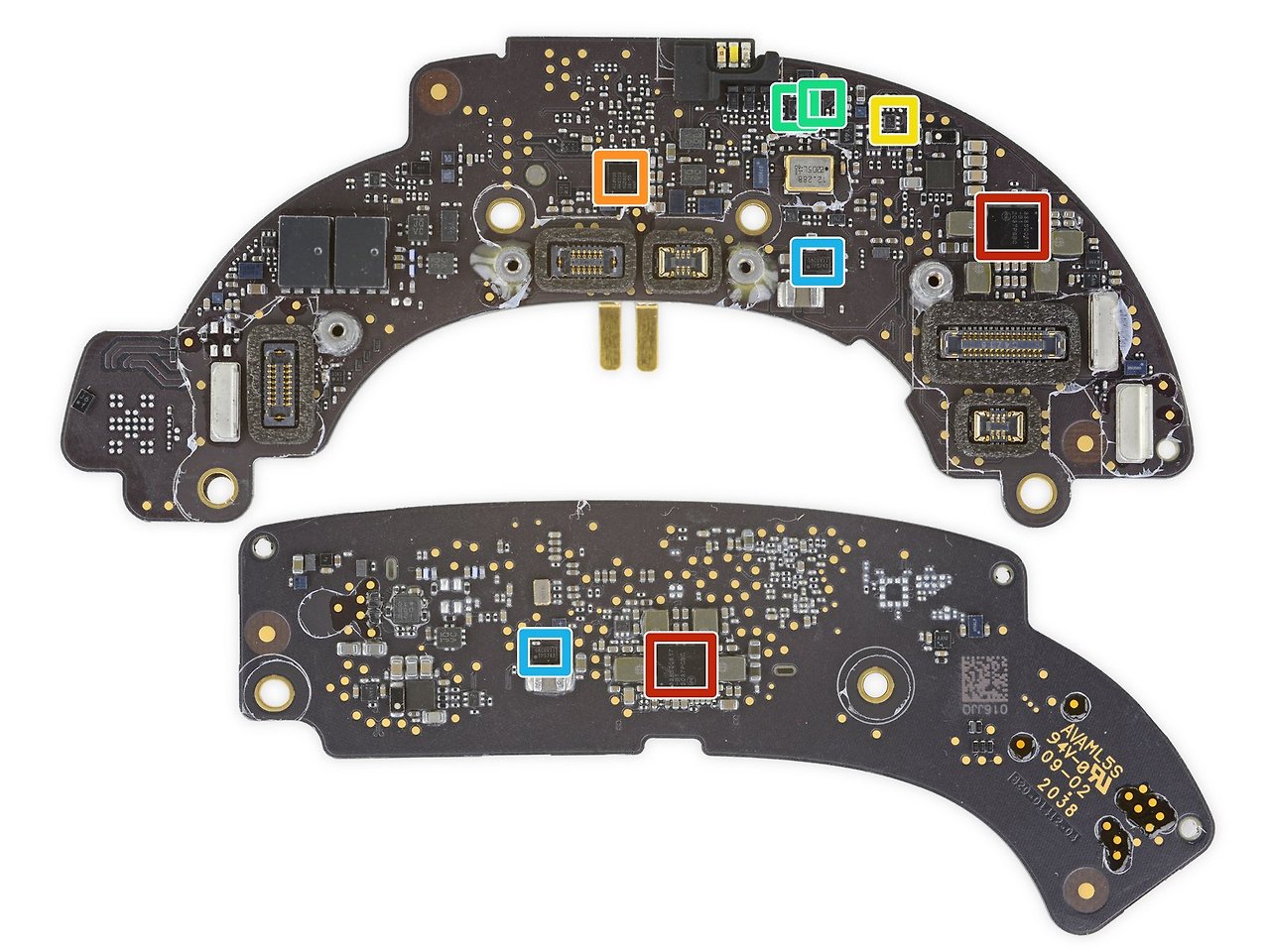

[파트3 후면]
빨간색 : Apple 338S00517 전원 관리
주황색 : NXP 반도체 CBTL610A38 디스플레이 포트 멀티플렉서
노란색 : 텍사스 인스트루먼트 TLV341 동작 증폭기
청록색 : 텍사스 인스트루먼트 TLV3691 비교 측정기
하늘색 : 텍사스 인스트루먼트 TPS62743 300mA DC-DC 강압 회로
[참고] https://www.ifixit.com/Teardown/AirPods+Max+Teardown/139369
