애플의 신형 맥프로가 만들어지는 과정에 대해 알아본다.
How Apple Makes the Mac Pro.
외계인과 같은 기술
How Apple Makes the Mac Pro.
제품 디자이너로서 애플의 제품이 나올 때마다 제일 좋아하는 부분이 있다. 바로 "만들어진 방법"에 대한 영상이다. 맥프로도 역시 실망스럽지 않다.
애플이 제품을 만들어 내는 과정은 그들이 무슨 외계인과 같은 기술을 사용하여 만들어 내는 것이 아니라, 지금까지 알려진 일반적인 여러 가지 공정을 사용해서 제작한다. 여기서 애플만의 독특한 점은 정확도와 아주 큰 규모를 갖고 물건을 제조하면서도, 마치 우주항공이나 의학 기기 업계에서나 볼법한 기술을 이용한다는데 주목할 수 있다.
The big story with the Mac Pro is deep draw stamping.
애플이 맥 프로를 만들 때 새로운 기술을 사용했다고 애플의 마케팅 부사장 필쉴러는 말했는데, 그는 원통형 기계를 어떻게 주물 하느냐에 집중했다. 여기에서 애플은 수압형(hydraulic) 딥드로 스탬핑(deep draw stamping)이라는 공정을 사용했다.
금속 스탬핑 대부분은 최종 형상을 내기 위해 한두 단계의 공정을 거친다. 다만 맥프로의 경우, 완벽한 원통 형상을 만들어 내기 위해 변형(deforming)이나 주름(rippling), 찢김(tearing) 없이 상당한 소성변형(plastic deformation)을 거쳐야 하는 과제가 있었다. 이 문제의 해결을 위해, 평평한 판으로 된 것을 최종 형태의 맥프로에 도달하기 위해 알루미늄을 점진적으로 압축하여 늘리는 형태로 만들었다.

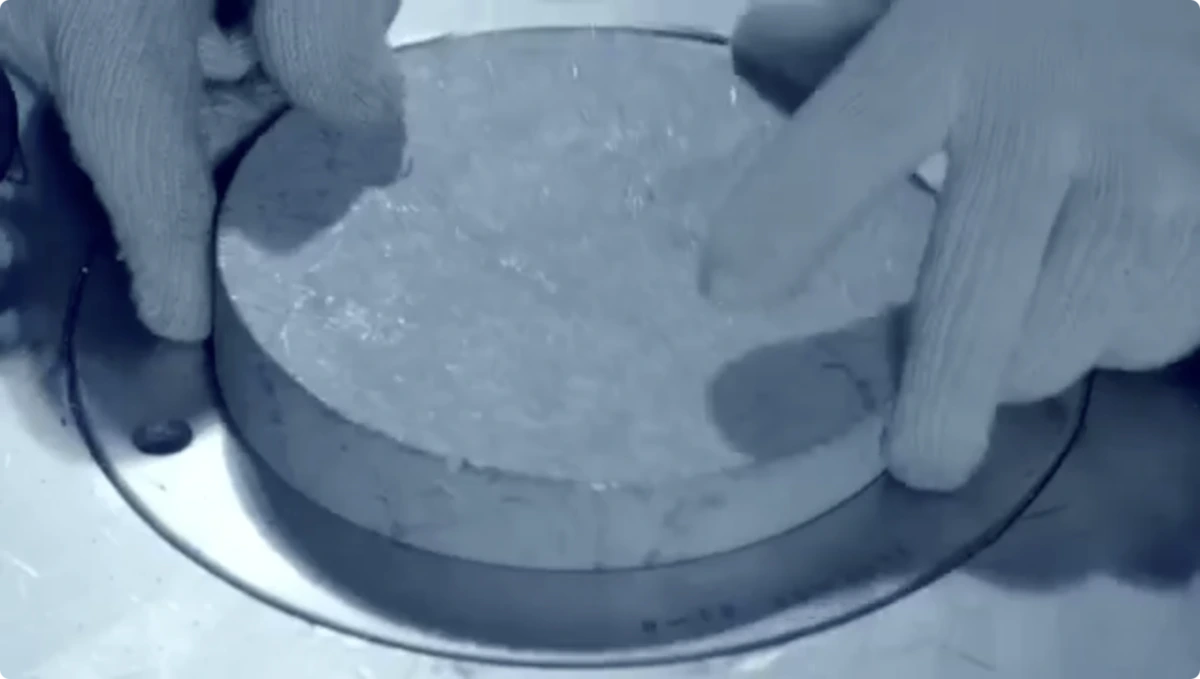

압출 성형
맥 프로의 본체가 될 가공 전의 알루미늄 금속과, 첫 번째 압축 성형 작업의 결과물로서 이것이 맥프로의 시작이다.

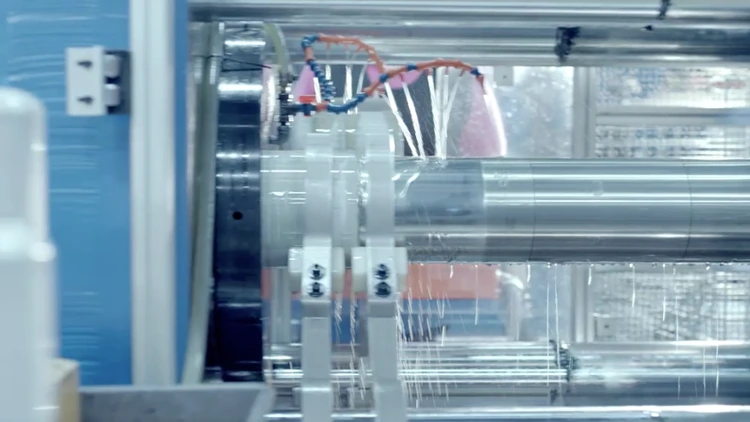

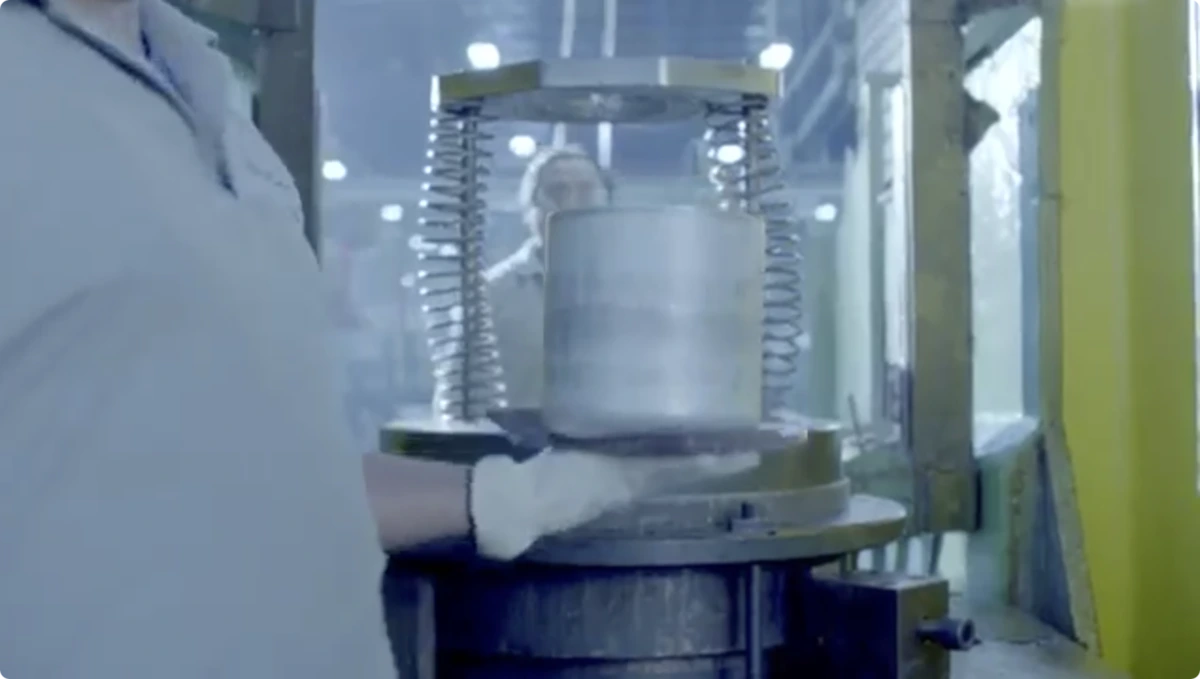

수압 성형
수압을 이용한 충격 압출(impact extrusion) 방식으로 스킨 스쿠버의 산소통이나 소화기를 만들 때도 동일한 기술이 쓰인다.

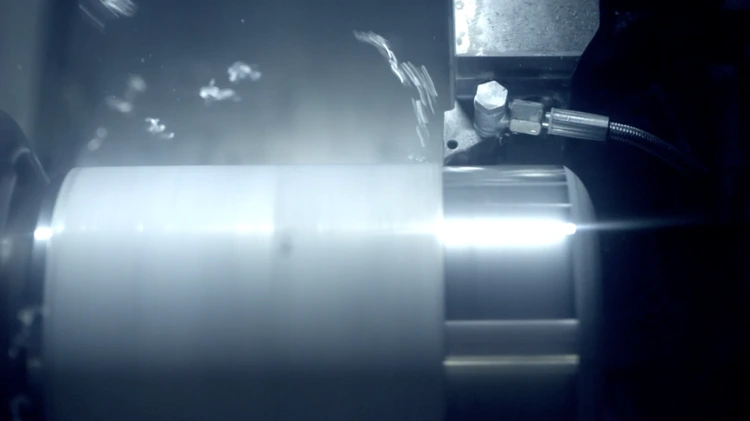

표면 절삭
이 그림에서 애플은 CNC 센터를 사용하여 맥 프로 외형을 만들었다. 이 단계는 압축 공정에서 발생한 고르지 못한 표면을 제거한다. (애플은 Mazak NEXUS 선반을 사용한다는 소문이 있다)

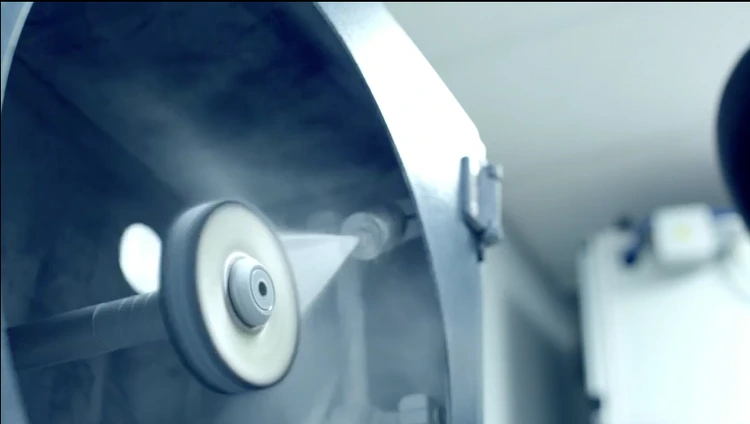

내부 연마
반짝이는 표면을 만들기 위해 Kuka사의 로봇 팔이 고회전 연마기를 통과하면서 거의 거울에 가까운 표면을 만들어 낸다.

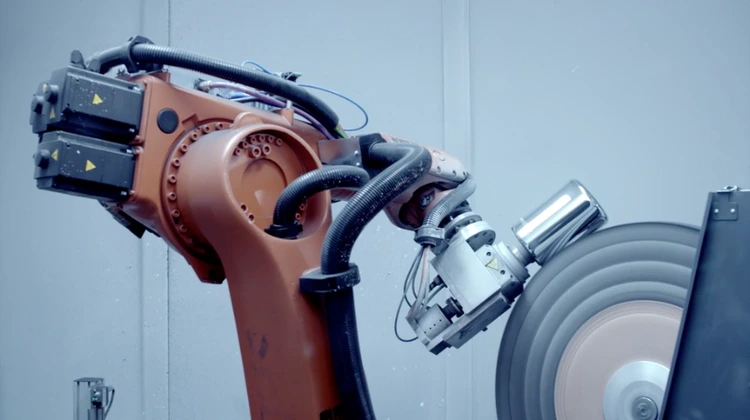

표면 연마
날카로운 칼날을 대량 생산하는 데에 그림과 같은 유사한 기술이 쓰인다. 이런 식으로 꼼꼼하게 연마가 진행된다.

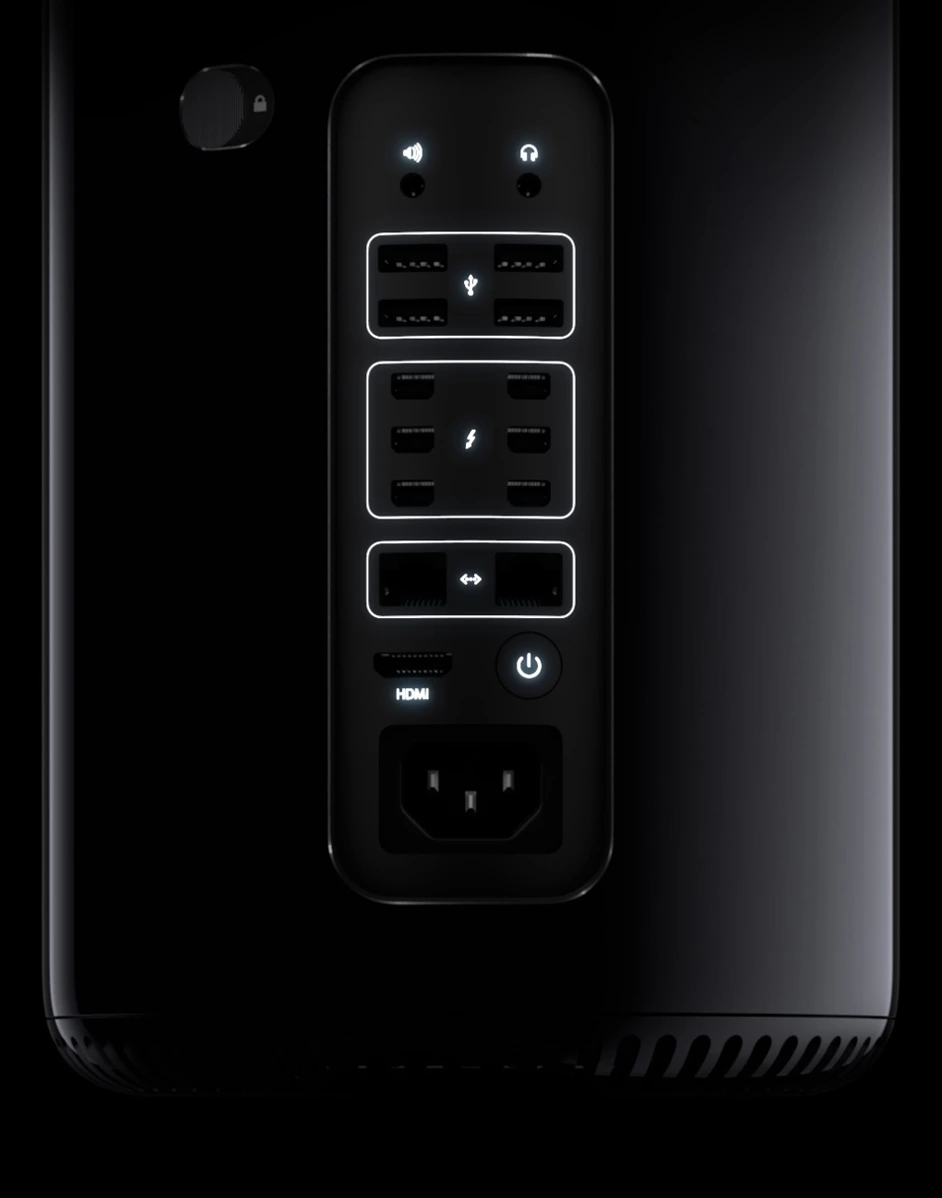

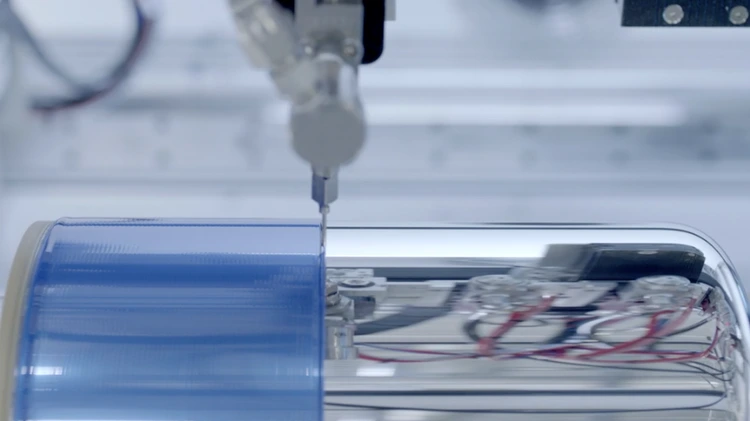

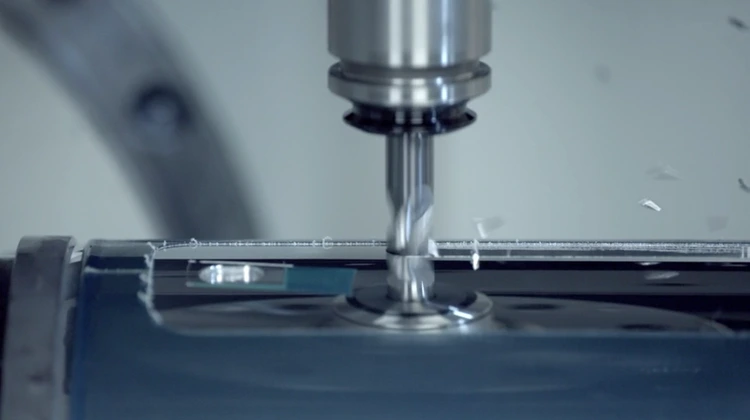

필름 코팅과 뒷면 입출력 포트 슬롯 작업
깨끗이 연마된(polishing) 본체는 뒷면 입출력 포트를 위한 구명이 없어서 추가 CNC 밀링 작업이 들어간다. 이를 위해 작업 시 생길지 모를 흠집을 막기 위해 필름으로 코팅 작업을 한다.

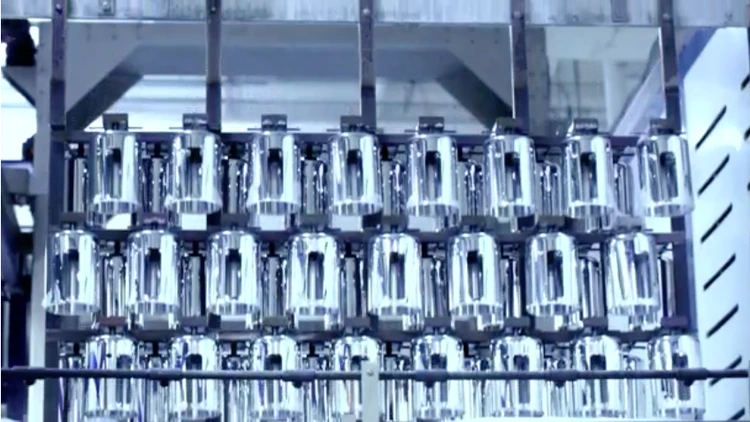

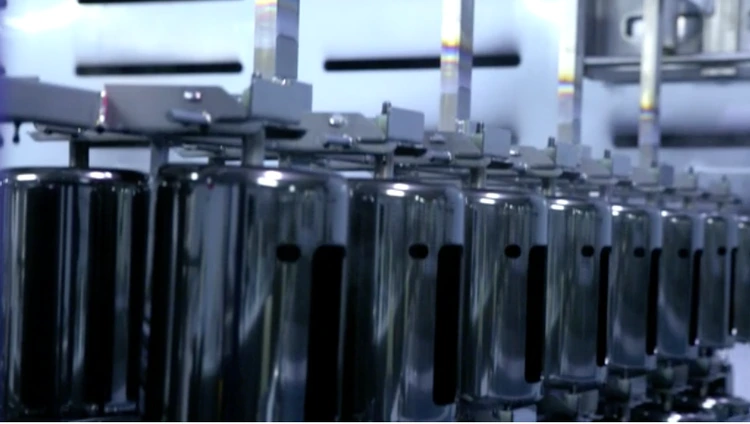

양극 산화 처리
양극산화는 전류를 이용해 산소 분자가 알루미늄에 붙어서 얇고 균일한 산화알루미늄 막을 형상하는 것으로 이를 통해 맥프로 특유의 색상이 나타난다.
미국 현지에서 설계되고 조립되었습니다.

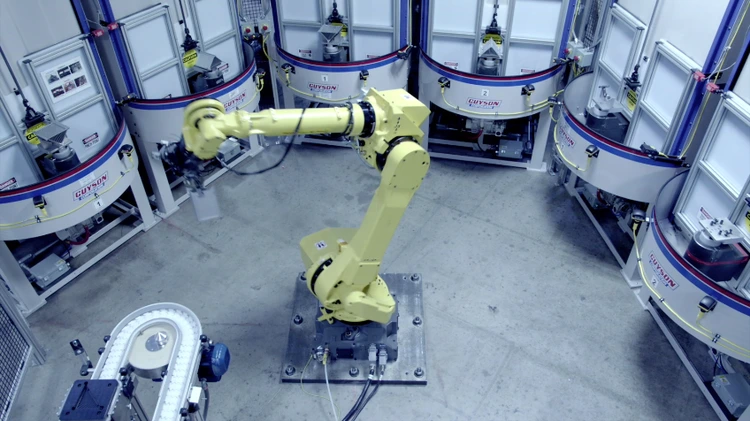

FANUC 로봇팔
작업장 중앙에 노란색으로 되어 있는 것은 FANUC의 로봇 팔이다. 거의 모든 것을 사람이 하는 애플의 중국 공장과는 큰 차이를 보이는 것이다. 이를 보면 미국의 노동 비용은 9만 달러 짜리 FANUC 로봇과 맞먹는다는 얘기다.

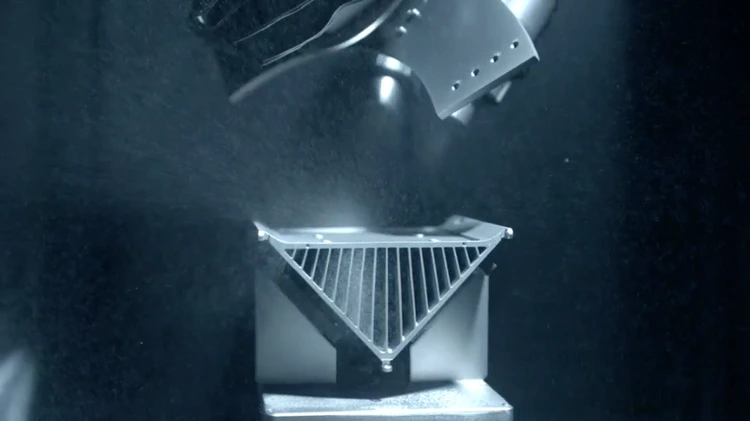

Guyson 로봇
공기압을 사용하여 작은 유리구슬(bead)을 균일하게 뿌리면서 표면을 두들기는 광경을 볼 수 있다. 이 공법은 압축 성형된 알루미늄에 작고 균일한 층을 만들어 냉각 효율을 높일 수 있는 방법이다.

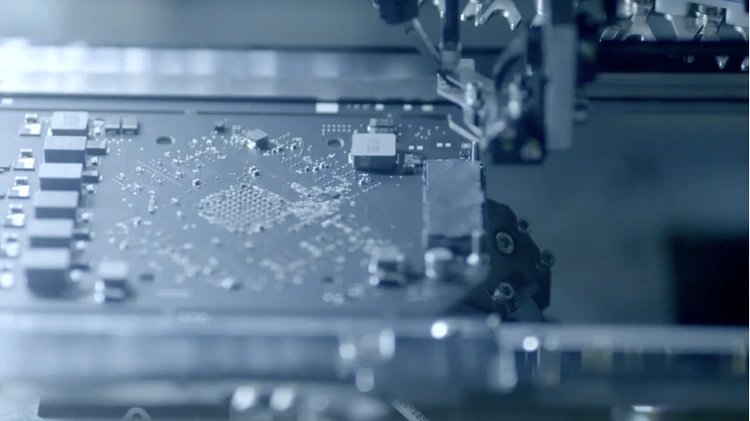

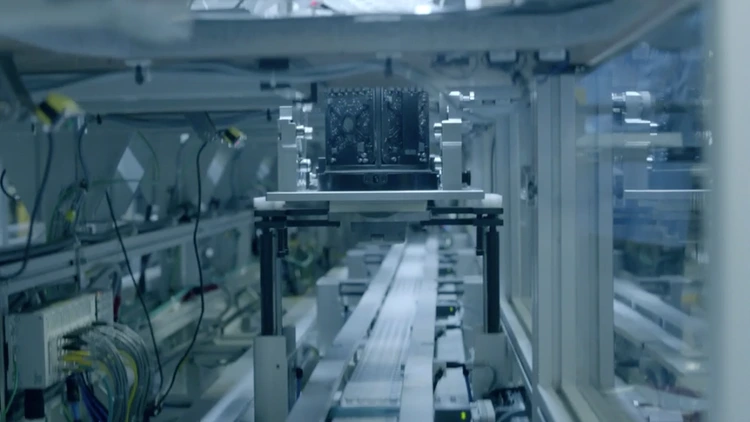

PCB 조립과 언더 테이블 작업
메인보드 조립은 표준형 Pick&Place 머신 작업으로 빠른 속도로 진행되며, 맥 프로의 로봇팔 조립은 언더 테이블 작업 방식으로 작업 공간의 효율과 먼지로부터 부품을 더 보호할 수 있는 자동화 조립 방식이라고 한다.

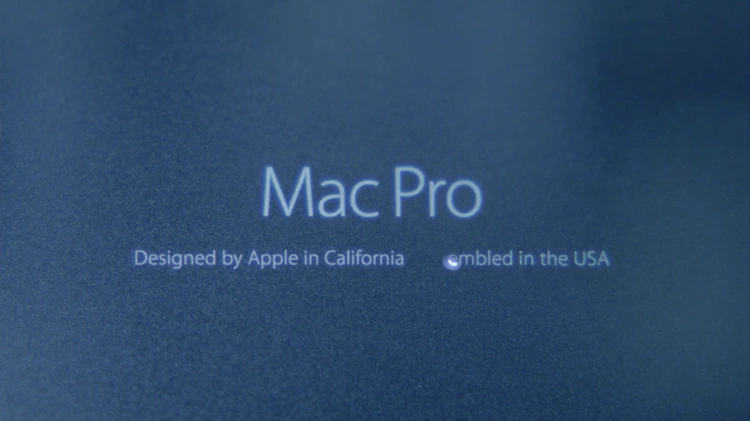

레이저 마킹
레이저를 이용한 맥프로의 이름을 새기는 작업으로 광섬유 레이저를 사용한다. 이는 대량 생산용 레이저로 정교한 헤드의 움직임으로 작은 글씨까지 빠르게 세긴다.
자~ 그러면 그림으로 본 내용을 상기하면서 동영상을 감상하면 조금 더 이해가 쉬울 것이다. 애플은 최첨단의 제조 기술과 고도의 정밀도로 많은 수량의 제품을 생산해내는데 이런 것이 애플의 기량이라고 볼 수 있다.
원문 : How Apple Makes the Mac Pro — Atomic Delights
번역 : 위민복
구성 : 케이머그
