광케이블(Optical Fiber Cable)의 종류

광케이블의 세계로...

◎ 광케이블(Optical Cable)

  ▸ 광신호로 변환된 레이저 신호를 멀리까지 전송하기 위해서 광섬유로 만들어진 전송 케이블

  ▸ 광케이블은 구리선을 사용하는 통신방식보다 자료 전송속도가 수십 배로 빠르나, 네트워크를 새로 구축해야 한다는 단점이 있다.

  ◉ 광케이블 모드

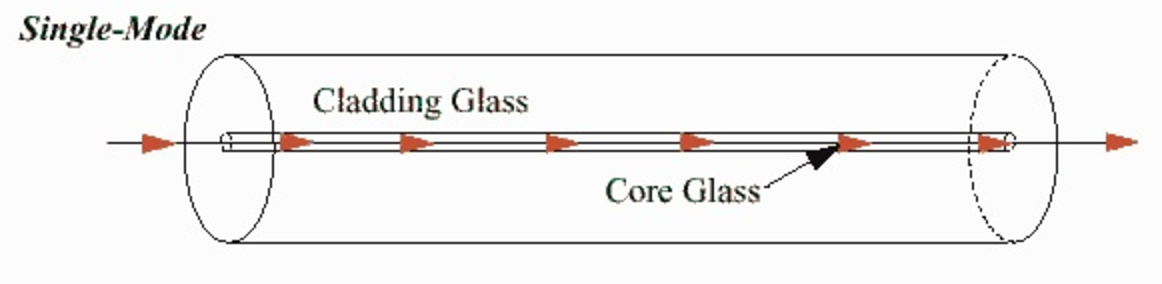

    1. 싱글모드(Single Mode)

      ▸ 광케이블 코어 안에 도파되는 빛의 모드가 하나인 광섬유(코어의 직경 9μm)

      ▸ 장거리 고전송 유리

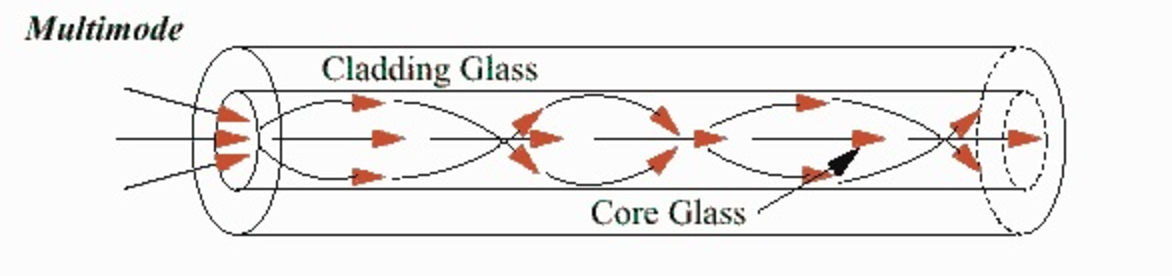

    2. 멀티모드(Multi Mode)

      ▸ 광케이블 코어 안에 도파되는 빛의 모드가 여러개인 경우(코어의 직경 62.5μm, 50μm)

      ▸ 단거리 전송 유리

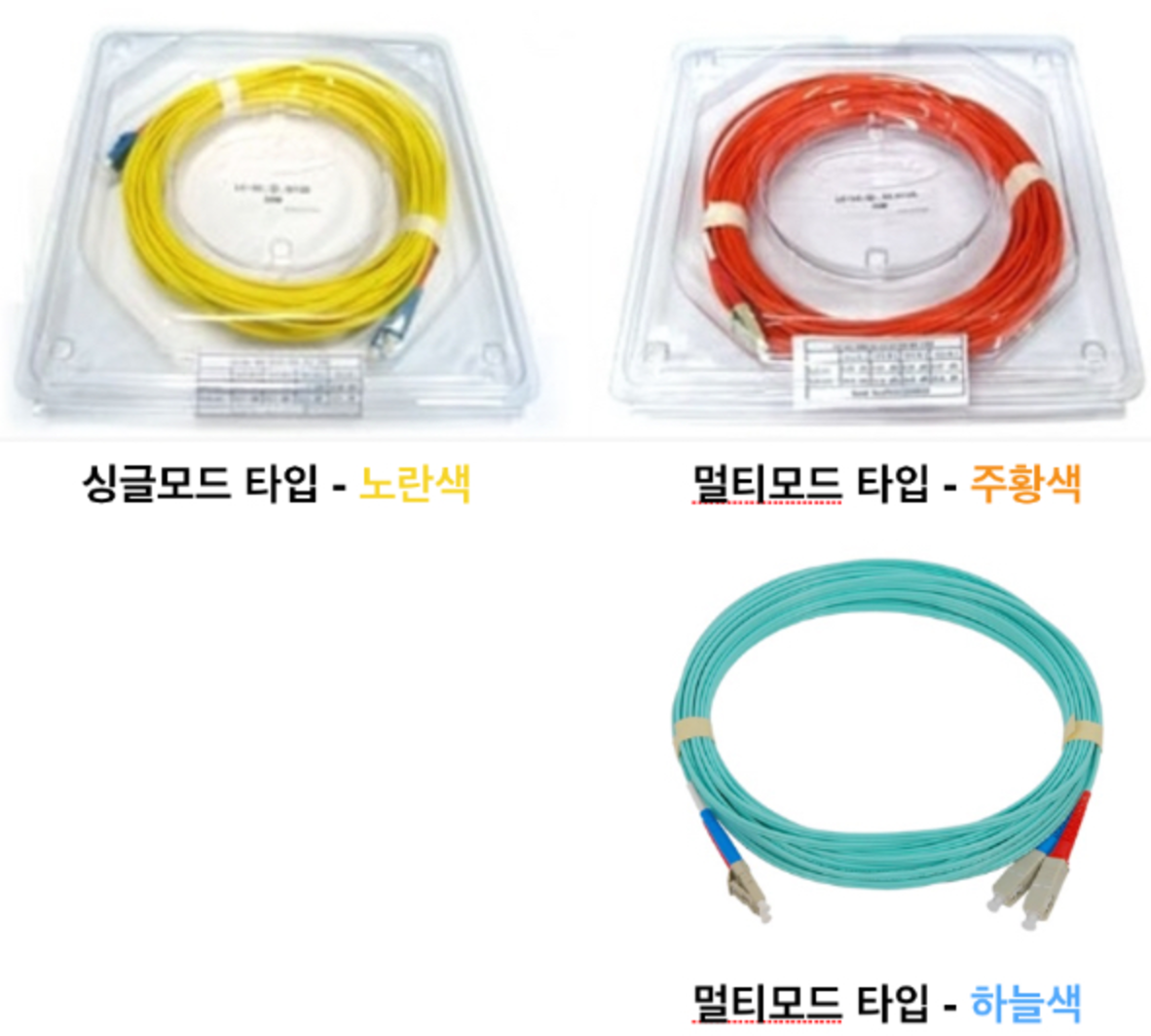

  ◉ 광케이블 색

  ◉ 광케이블 Fiber 종류

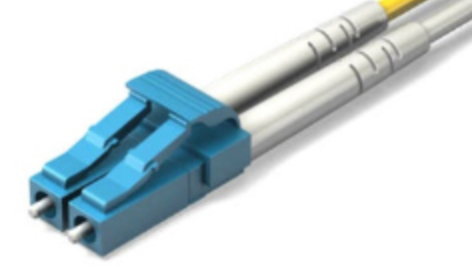

    1. LC Type

      ▸ 2Gbps가 지원되는 Server, SAN Switch, Storage에서 채택하고 있는 방식

      ▸ SFF(Small Form Factor Pluggable) Type의 Transceiver에 사용

    2. ST Type

      ▸ 원형으로 생겼으며, 접속시켜면 빠지지 않도록 한다. 요즘은 사용하지 않음.

      ▸ Push 후 돌려서 접속하는 Push-Pull Type 및 총검모양의 BNC(Bayonet-Neil-Concelman) Type이 있다.

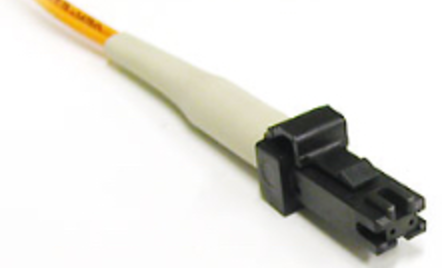

    3. MTRJ Type

      ▸ 작은 RJ45에서 사용되는 Connector로 이더넷 네트워크에서 사용

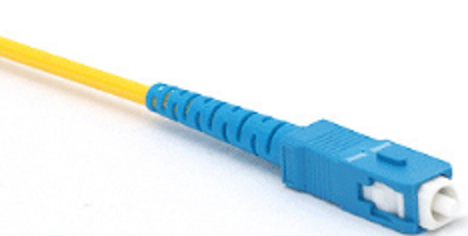

    4. SC Type

      ▸ 각형으로 생겼으며 접속이 매우 간편해서 많이 사용.

      ▸ Puch Type 접속. 크기가 작음.

      ▸ 반사감쇠량이 적고 광심선을 PC(Physcial Contect)연마하여 접속손실을 적게함.

    5. FC Type

      ▸ 원형으로 나사를 돌려서 고정. 스크류 나사식 타입, 나사 캡 구조. 단방향성(Simplex)

      ▸ 실장 밀도 낮으며, 진동에 취약함.

      ▸ 저 반사손실 응용에 적합하며 CATV 설비에 연결.



    6. MU Type

      ▸ 여러개의 Connector를 동시에 연결이 가능하도록 한 형태.

      ▸ 소형이다.

  7. MTP Type(Multi-fiber Termination Push On)

    ▸ 기계 및 광학 성능을 위해 설계된 고성능 MPO 인터페이스로 일반 MPO에서 사용할 수 없는 기능과 장점이 있다.

    ▸ Housing을 분리 가능.

MTP Type

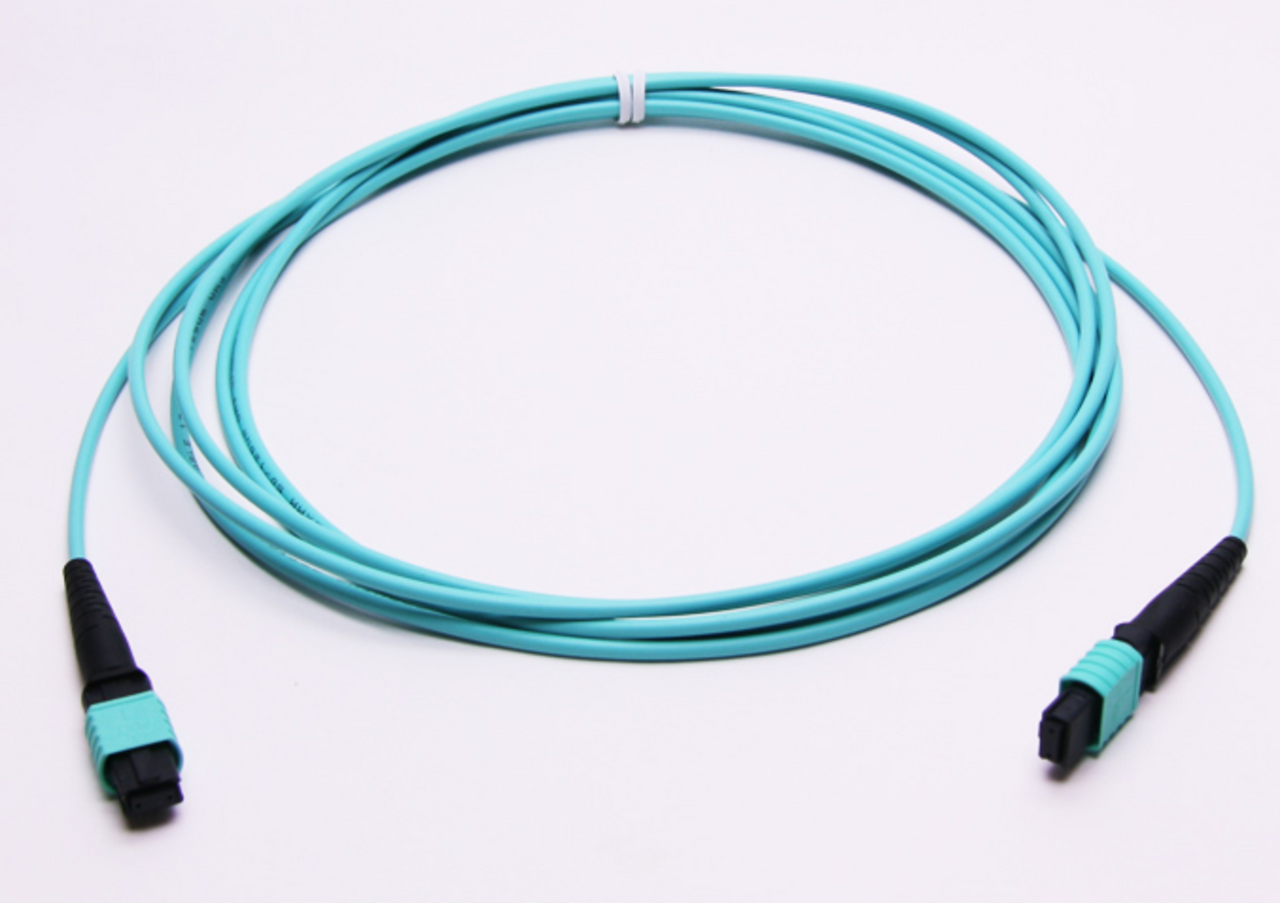

  8. MPO Type(Multi-Path Push On Connector) 40G, 100G

    ▸ 광포트 집적도 향상

    ▸ 관로의 효율성 극대화

    ▸ 부품의 모듈화

    ▸ 광성능 및 신뢰성 향상

    ▸ 장비간 상호 연동성 향상

     ▸ Data Center를 중심으로 광범위 하게 사용

MPO Type
