(친환경자동차)용어를 정리하자_전력변환

인버터, 컨버터, 정류기 뭐가 뭔지 모르겠어

친환경자동차 예들들면 전기자동차, 하이브리드자동차, 플러그인하이브리드자동차는 모두 전력제어가 필요하다

1)고전압배터리에 있는 직류를 모터의 교류로 변경하기 위해서 DC-AC변환이 필요하며

2)상용 교류전압(아파트나 공용 주차장에 있는 충전기)에서 배터리를 충전하기 위해 AC-DC변환이 필요하다

3)그리고 자동차에서 일반적으로 사용되는 12V전압 사용을 위해서 DC-DC변환이 필요하다

이 변환 과정에서 전력변환장치가 필요하며 그 전력 변환 장치에 대해서 공부하던 중 늘 이 단어들에 정확한 개념으로 머리속에 들어오지 않았다. 그래서 이렇게 정리를 해 보는 시간을 가져본다.

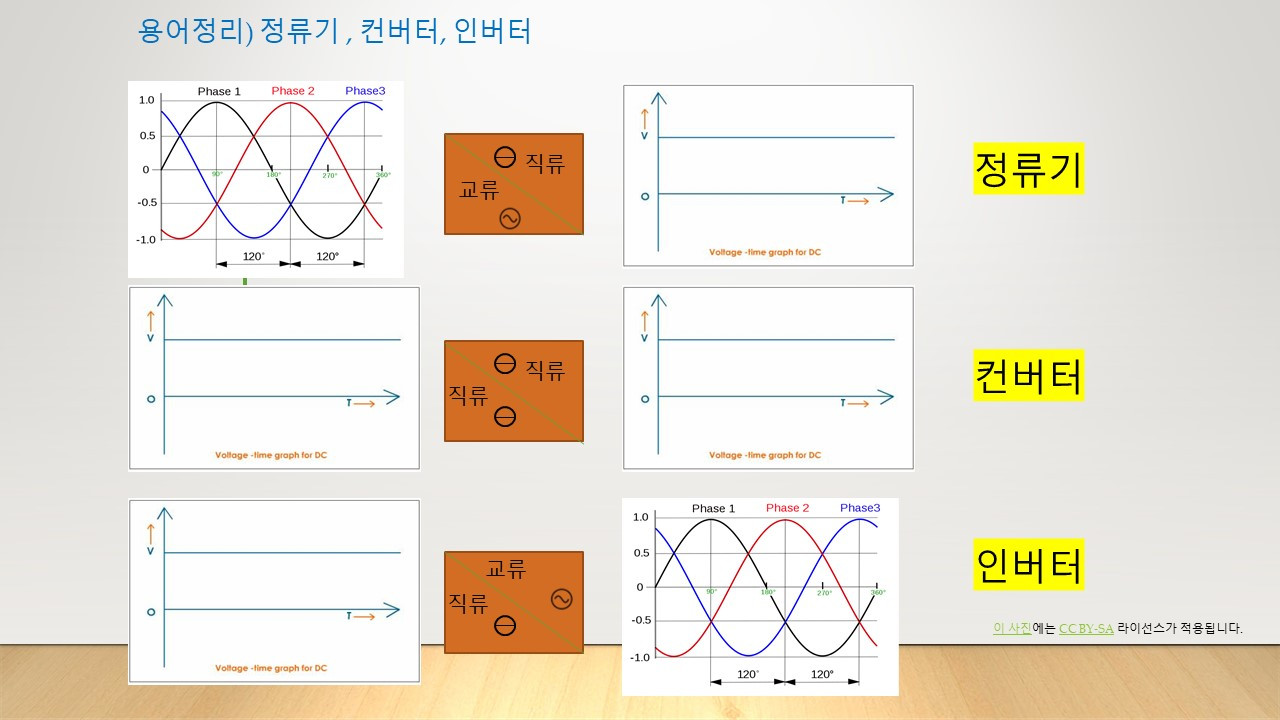

그림으로 간단하게 하나 그려보니 머리속에 정리가 좀더 쉽게 되는 느낌이다.

일반적으로 정류기, 컨버터, 인버터를 모두 컨버터로 언급하기도 한다고 한다. 그렇지만 세부적으로 구분을 해 보면 아래와 같다.

1)직류(DC)->교류(AC) : 인버터

2)교류(AC) -> 직류(DC) : 정류기

3)직류(DC)->직류(DC): 컨버터

가장먼저 외부의 교류 전원을 이용해서 고압배터리를 충전하는 과정을 생각해 보면 그때는 정류기가 동작을 한다. 그리고 12V일반 배터리에 충전하는 과정에서는 컨버터가 사용이 되고 고압배터리에서 PMSM(Permanent Magnet Synchronous Motor)을 구동시키기 위해서는 인버터가 사용된다.
