엔지니어가 쉽게 풀어주는 진공 게이지의 모든 것
여러분, 우리가 먹는 과자 봉지가 빵빵한 이유가 내용물을 외부 충격과 공기로부터 보호하기 위해서인 것처럼, 반도체 칩의 재료인 '웨이퍼'에게도 외부와 완벽하게 차단된 특별한 공간이 필요해요. 그곳이 바로 '챔버(Chamber)'입니다.
반도체 공정에서 공기 중의 작은 입자들은 불청객이나 다름없거든요. 그래서 진공펌프를 이용해 챔버 내부를 텅 빈 진공 상태로 만들어, 웨이퍼가 오염 걱정 없이 안전하게 작업할 수 있는 환경을 만들어주죠.
자, 이제 챔버는 진공이 되었습니다. 하지만 '눈에 보이지 않는 진공' 상태를 우리는 어떻게 믿을 수 있을까요? 진공펌프가 "나 일 잘했어!"라고 말해주는 것도 아닐 텐데 말이죠. 과연 무엇으로 이 텅 빈 공간의 진공 레벨을 측정할 수 있을까요?
이 진공 수준을 측정하는 '눈' 역할을 하는 것이 바로 '진공 게이지(Vacuum Gauge)'입니다.
실제 반도체 장비에서는 딱 한 종류만 쓰지 않고, 여러 종류를 조합해서 사용해요. 왜냐하면 대기압부터 초고진공까지 측정 범위가 너무나도 넓기 때문이죠! 현재 반도체 장비에서 가장 대표적으로 활약하고 있는 진공 게이지 3대장을 소개해 드릴게요!
커패시턴스 다이어프램 게이지 (Capacitance Diaphragm Gauge, CDG)
CDG는 압력에 따라 얇은 금속 막(다이어프램)이 미세하게 휘어지는 정도를 전기적인 용량(Capacitance) 변화로 감지하여 압력을 측정해요. 마치 풍선을 누르면 찌그러지는 것과 비슷한 원리죠.

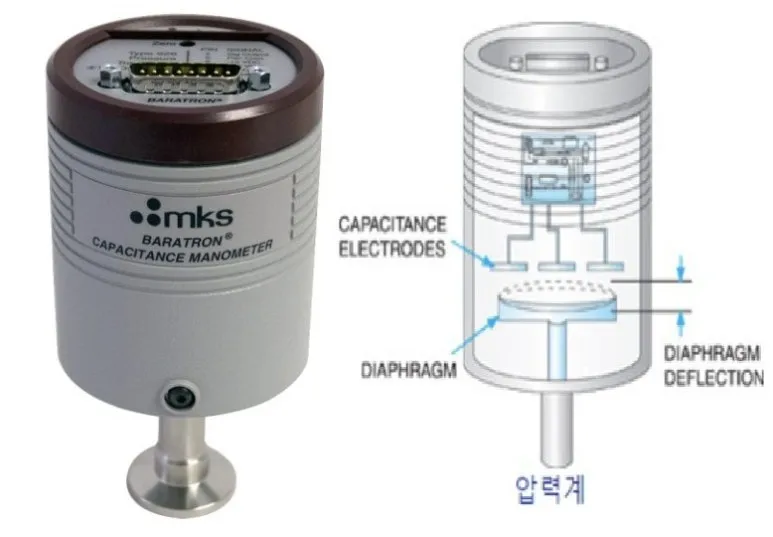

Capacitance Diaphragm Gauge, CDG측정 범위: 중진공 ~ 고진공 영역 (10^3∼10^−5 Torr)
핵심 특징: 기체 종류에 영향을 받지 않아요! (가장 중요한 특징)
매우 정밀하고 재현성이 뛰어나 공정 압력을 제어하는 기준(Reference) 게이지로 사용돼요.
식각(Etch), 증착(CVD) 공정처럼 수 mTorr ~ 수 Torr 단위의 정밀한 압력 제어가 생명인 공정에서 메인으로 사용됩니다. 레시피에 "압력을 50 mTorr로 유지하시오"라고 되어있다면, 바로 이 CDG 게이지를 믿고 제어하는 것이죠.
이온 게이지 (Ion Gauge)
이온 게이지는 기체 분자를 이온화시킨 후, 그 이온의 양을 측정하여 압력을 알아내는 방식이에요. 크게 두 가지로 나뉩니다. (이온화 : 전기적으로 중성이던 원자가 외부의 강한 에너지 (또는 강한 충격)때문에 자신의 전자(-)를 빼앗겨, 전기를 띤 상태로 변하는 현상입니다.)

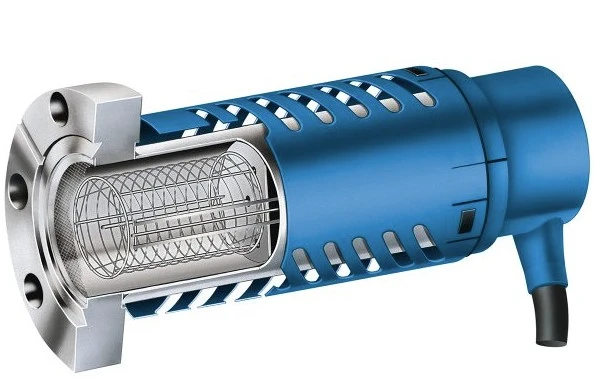

Ion Gauge1. 열음극 이온 게이지 (Hot Cathode Gauge, HCG)
필라멘트를 뜨겁게 달궈서 방출된 전자가 주변 기체 분자와 충돌하여 이온으로 만들어요. 이 이온들을 포집하여 흐르는 전류의 양으로 압력을 환산합니다.
측정 범위: 고진공 ~ 초고진공 영역 (10−3∼10−10 Torr)
핵심 특징: 초고진공 영역에서 매우 높은 정밀도를 자랑해요. 다만, 필라멘트가 있어서 수명이 있고, 특정 가스에 의해 오염될 수 있어요.
물리 기상 증착(PVD, Sputtering), 진공 증착(Evaporation) 등 10−5 Torr 이하의 높은 진공도가 필요한 공정에서 베이스 압력을 측정하는 데 사용돼요.
2. 냉음극 이온 게이지 (Cold Cathode Gauge, CCG / Penning Gauge)
강한 전압을 캐쏘드 걸어 전자를 발생시키고, 강한 자기장을 이용하여 기체 분자와 잘 충돌하게 만들어요.

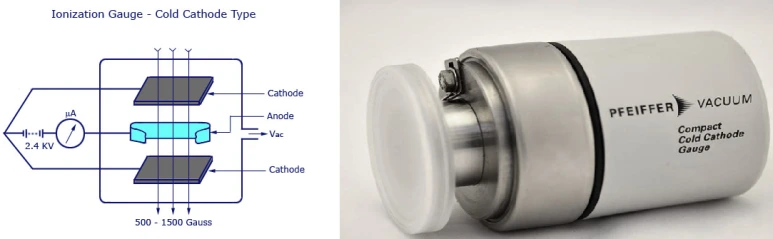

Cold Cathode Gauge, CCG높은 전압과 강력한 자기장을 이용해, 캐쏘드(Cathode)에서 방출된 전자가 곧바로 양극(Anode)으로 흡수되지 못하게 붙잡습니다. 덕분에 전자는 긴 나선형 궤도를 그리며 오랫동안 비행하게 되고, 이 과정에서 얼마 없는 기체 분자(진공 상태이기 때문이죠)와 마주칠 충돌 확률이 극적으로 높아집니다.
이렇게 오랜 시간 비행하던(서성이던) 전자가 마침내 기체 분자와 충돌하면, 기체 분자는 전자를 잃고 양이온(+)으로 변신합니다.
(+) 전하를 띤 양이온들은 자연스럽게 음극(-)으로 끌려가게 되는데, 이 흐름이 바로 '이온 전류'가 됩니다.
진공 챔버 내 기체 분자가 많을수록(압력이 높을수록/진공이 좋지 않을수록) 이온 전류는 강해지므로(충돌이 많아지므로), 게이지는 이 전류 값을 측정해 우리가 보는 압력(Torr) 단위로 환산해 주는 것이죠.
측정 범위: 고진공 영역 (10−2∼10−9 Torr)
핵심 특징: 필라멘트가 없어 구조가 튼튼하고 수명이 길어요. 오염에 비교적 강해서 열음극 게이지를 쓰기 힘든 환경에서도 잘 버텨요.
열음극 게이지와 유사한 고진공 공정이지만, 좀 더 거친 환경이나 장비의 부하(Load-lock) 챔버 등에서 널리 쓰여요.
우리가 매일 사용하는 스마트폰과 컴퓨터, 그 안에는 오늘 살펴본 '진공 게이지'와 같은 수많은 숨은 주역들의 노력이 담겨 있습니다. 눈에 보이지 않는 텅 빈 공간을 측정하는 이 작은 센서들이야말로, 첨단 기술을 떠받치는 가장 단단한 기초가 아닐까요?
오늘은 반도체 세상의 보이지 않는 곳을 지키는 파수꾼, 진공 게이지에 대한 이야기였습니다. 다음에도 흥미로운 반도체 장비 과학 기술 이야기로 찾아뵙겠습니다!
