by Master Seo Nov 23. 2020

 8탄-TGW-TGW-EP-EPS 구성

https://brunch.co.kr/@topasvga/1589

기존 TGW에  TGW를 연동해서  Endpoint 서비스를 이용해보자.


전체 구성

Seoul vpc -----seoul tgw ------us tgw  , endpoint(A account) -----us endpoint service(B account)


결론

잘된다.

Seoul vpc  에서  curl로  endpoint 조회하면   endpoint service 의 웹서버 응답이 온다.

TGW-TGW는 같은  네트워크로 처리가 되어, endpoint로 잘된다.


TGW간 연결은 Attachement 의 피어링 연결기능으로 한다.

Transit Gateway Route Table 을 잡아 줘야 한다.

VPC의 라우팅 테이블에 라우팅 테이블을 추가해 줘야 한다.




<1>  TGW 간 피어링 연결

<2>  설정법

<3> 모니터링 시스템인 데이터독 연동법

<4> EP-EPS 연결법





<1>  TGW 간 피어링 연결


1

구성

A account ------------  B account ------------ C account ------------ D account

vpc---------------------tgw , seoul -------- tgw , us, ep----eps

10.180.0.0/24 -----10.180.2.0/24 --------172.31.0.0/16 ------- 20.0.0.0/8



2

A account

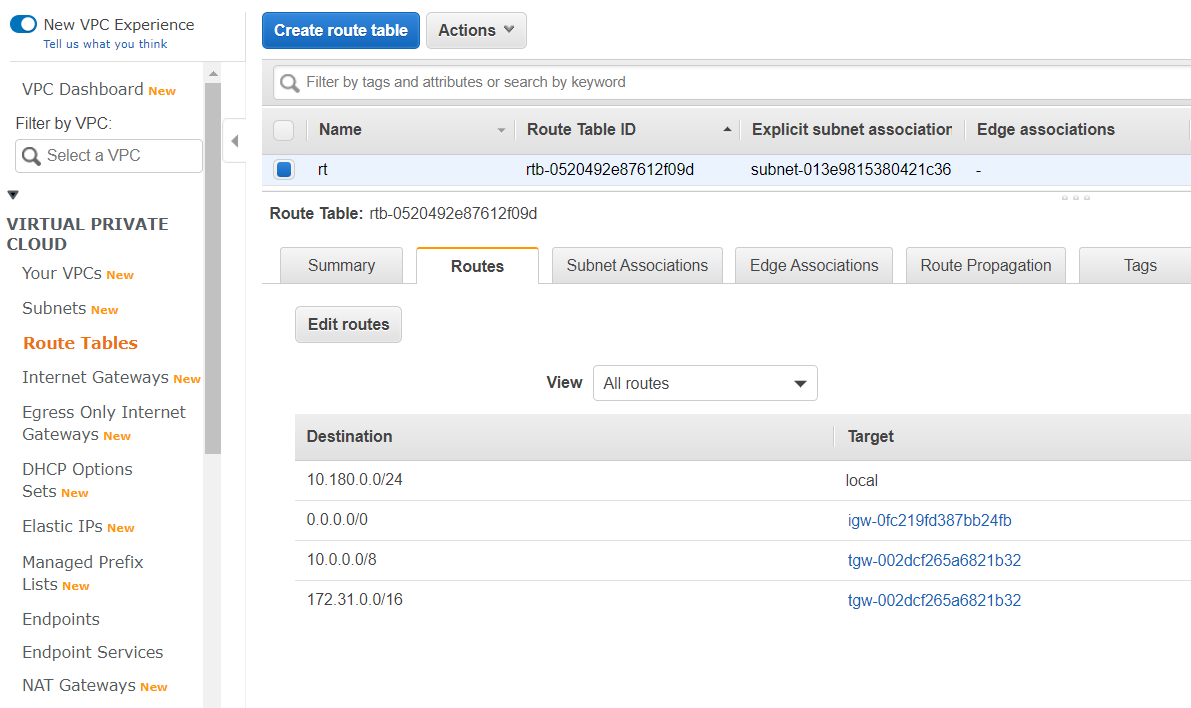

VPC 라우팅 테이블

10.0.0.0/8에 대해  TGW로 던져 준다.

172.31.0.0/16에 대해  TGW로 던져 준다.

모두 다 TGW로 던져주면 된다. ~~

TGW간 Peering을 맺기 때문에   VPC에 Route tables는  TGW로만 던져주면 된다.


3

B account

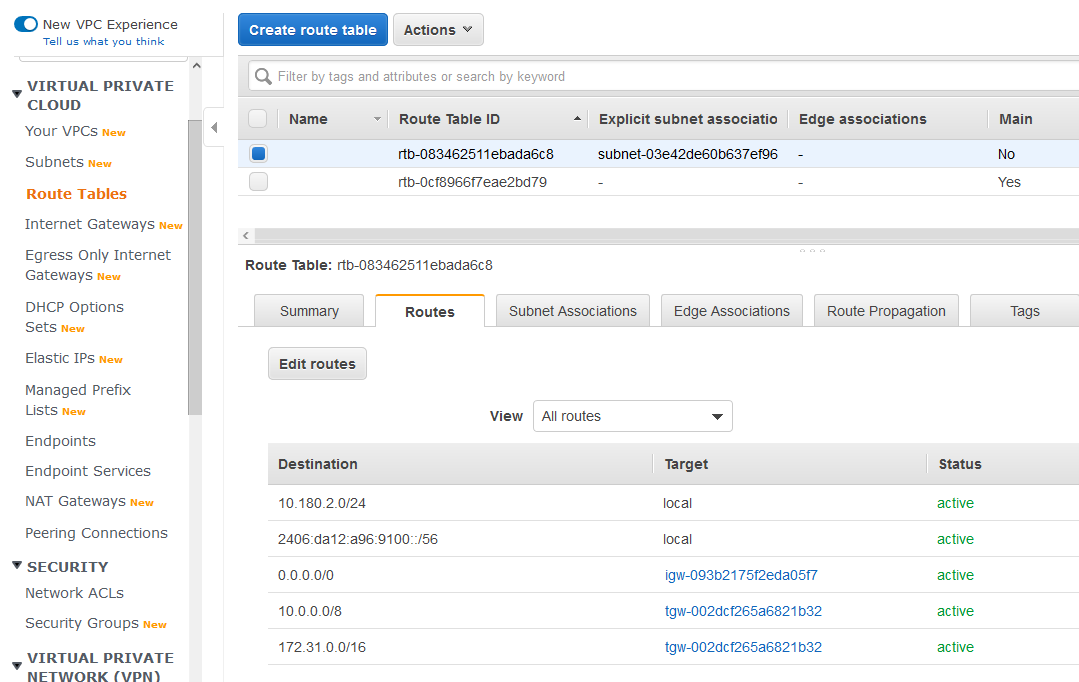

VPC 라우팅 테이블

10.0.0.0/8에 대해  TGW로 던져 준다.

172.31.0.0/16에 대해  TGW로 던져 준다.



4

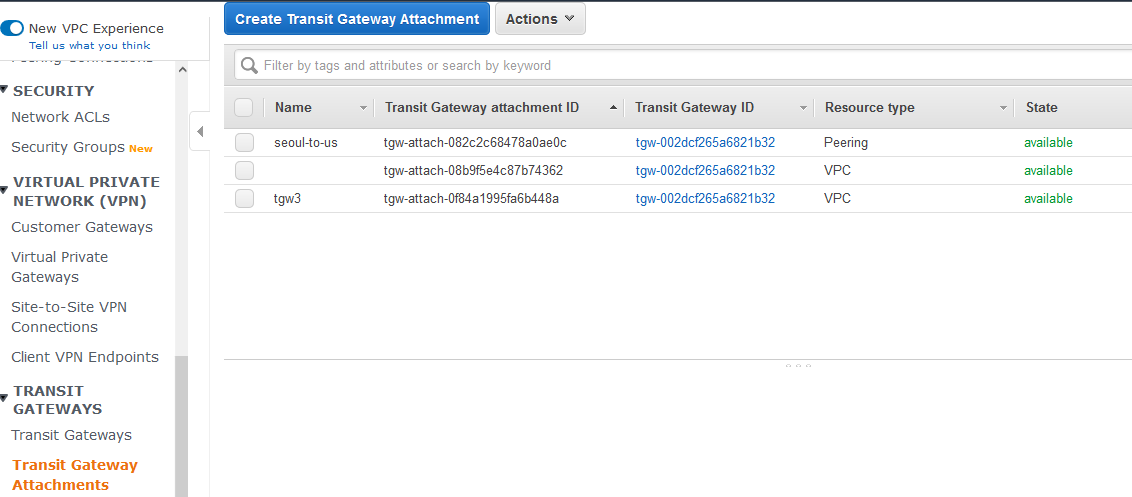

B와 C 간  Attachement로  Peering 으로  연결하기




5

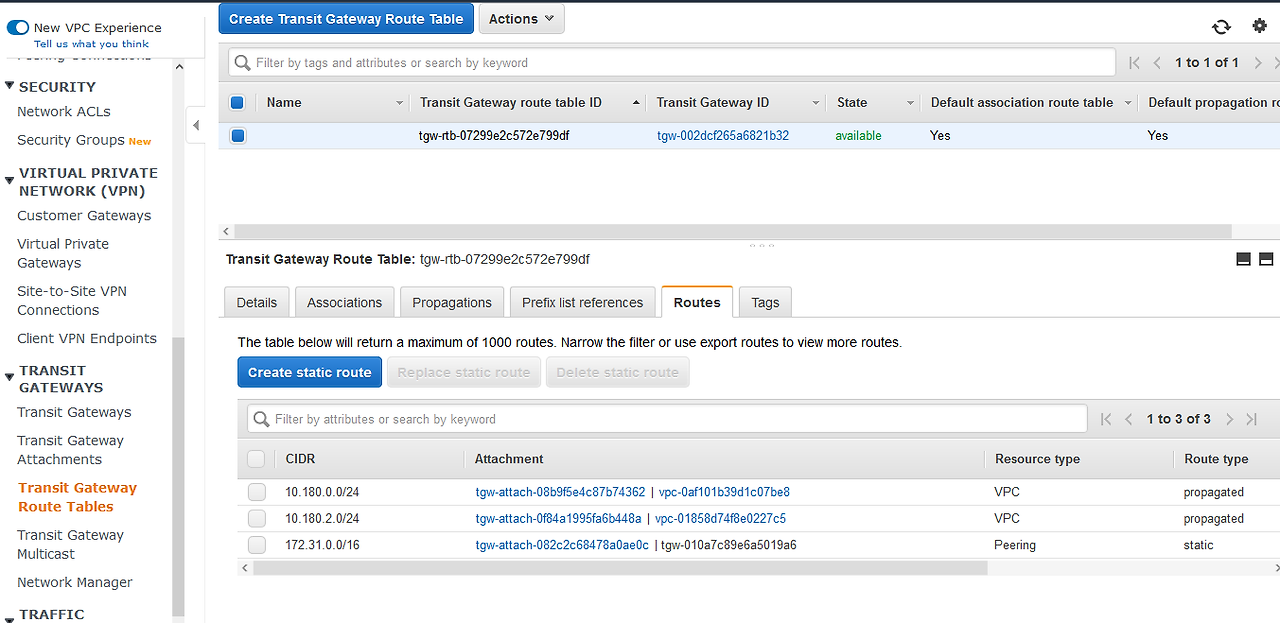

B에  설정한  Transit Gateway Route Table

172.31.0.0/16에 대해 Peering으로 잡아준다.





6

C account

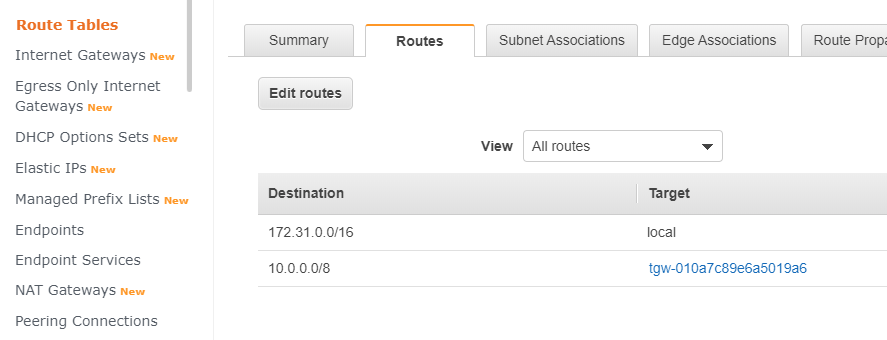

VPC 라우팅 테이블

10.0.0.0/8에 대해  TGW로 던져 준다.



7

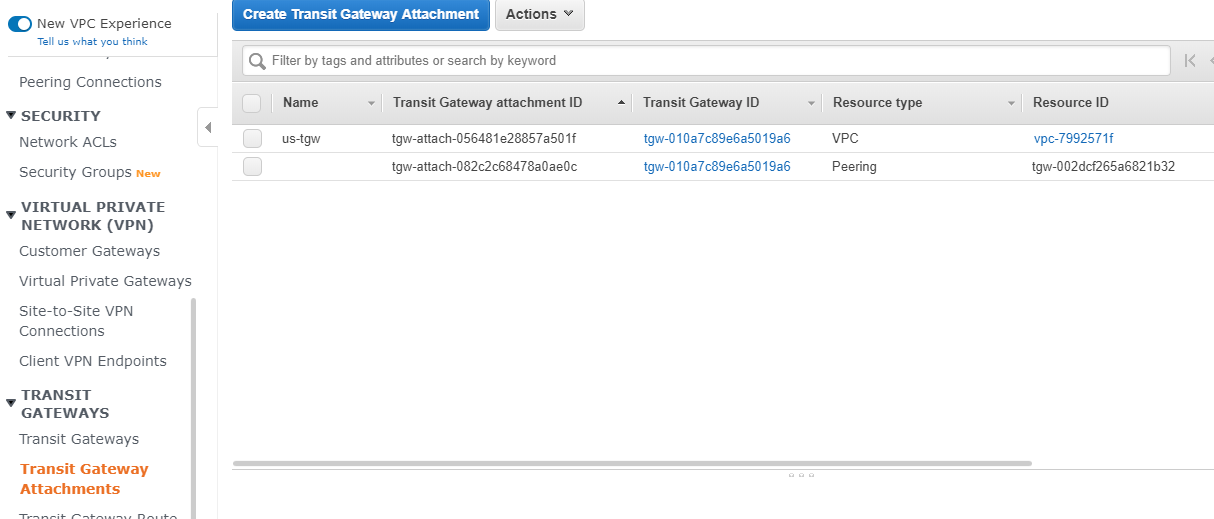

B와 C 간  Attachement로  Peering 연결하기


8

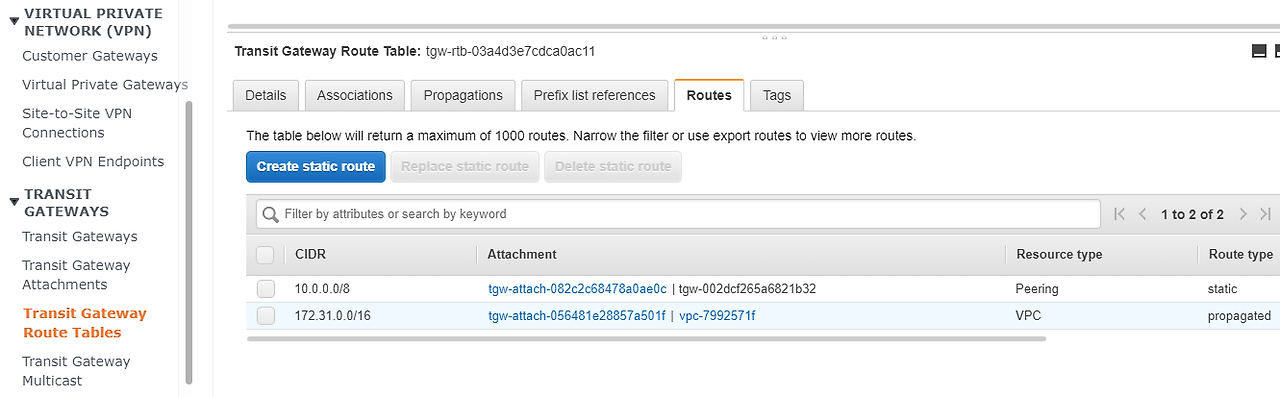

10.0.0.0/8에 대해 Peering으로 잡아준다.




<2>  설정법


https://www.youtube.com/watch?v=RqGp3OwxRtg



1

전체 구성

vpc seoul-----tgw seoul-------tgw us / endpoint((A account) -----us endpoint service(B account)



2

vpc seoul->   tgw us / endpoint((A account)




3

tgw seoul  ->  tgw us / endpoint((A account)



4

https://docs.aws.amazon.com/ko_kr/vpc/latest/tgw/tgw-peering.html




<3> 모니터링 시스템인 데이터독 연동법


1

동일한 구성으로 서비스 가능하다.

Seoul vpc -----seoul tgw ------us tgw  , endpoint(A account) -----us endpoint service(B account)


2

us tgw  , endpoint(A account) -----us endpoint service(B account)  구성은 ?

데이터독은 미국 버지니아에만 있다.

Endpoint Serivce는 데이터독 계정이다.

연결을 위해서는  Endpoint와 Endpoint Serivce는 동일한 리전에 있어야 한다.

따라서, endpoint를 미국 버지니아에 구성한다.


EP-EPS 연결법

https://brunch.co.kr/@topasvga/1339



https://docs.datadoghq.com/agent/guide/private-link/?tab=metrics


3

seoul tgw ------us tgw  , endpoint(A account)  구성은 ?

트랜짓 게이트웨이는 다른 리전과만 연동이 가능하다.

서울 TGW와 US 버지니아 TGW연동 한다.


4

Seoul vpc -----seoul tgw ------us tgw  , endpoint(A account)  구성은 ?

Seoul VPC는 엔터프라이즈 서비스이다.

Seoul VPC -> us TGW Endpoint까지 테스트해서 잘 되는지 확인하면 된다.


5

데이터 독에서 제공하는 도메인들이 Seoul VPC 에서 사설로 보여야 해서, 인터널 Route53서비스가 필요하다.

서비스 계정에서 Internal Route53 설정을 하면 된다.

1개  AWS Account ID이면 이면  서비스 계정에 Internal로 만들어도 좋다.



6

서비스 계정이 여러개 이면  공용 Route53을 만들고, 서비스 계정에서 연결해 사용하자.

https://brunch.co.kr/@topasvga/1589



7

Dynatrace 연동 참고


https://www.dynatrace.com/support/help/technology-support/cloud-platforms/amazon-web-services/configuration/connect-to-dynatrace-using-aws-privatelink/#vpcs-in-different-aws-regions





감사합니다.
