by Master Seo Feb 12. 2021

61. 5주 차 - Azure가용성 집합으로 이중화


Azure 가용성 집합으로 IDC 내에서 서버스 이중화 구성을 해보자.

가용성 집합 (Availability Set), 장애 도메인(Fault Domain , FD) , 업데이트 도메인 (Update Domain, UD)을 알아보자


<1>  장애 도메인(Fault Domain , FD)

<2> 가용성 집합 (Availability Set)

<3> 업데이트 도메인 (Update Domain, UD)

<4> 가용성 집합 (Availability Set) 만들어 보자

<5> 가용성 집합으로 검색해 확인하자



<1>  장애 도메인(Fault Domain , FD)


랙 단위로 이중화한다고 생각하면 된다.

IDC 내에 랙 1을 장애 도메인 1

랙 2를 장애 도메인 2라고 생각하면 된다.

서버 장애 발생 시 이중화로 서비스가 계속 잘되도록 하는 것이다.



<2> 가용성 집합 (Availability Set)


99.95의 가용성 SLA를 제공한다.

랙 1에 서버 1대, 랙 2에 서버 1대를 놓고 이중화한다.

이것을 가용성 집합이라고 생각하면 된다.

아래처럼 만들 수 있다.

WEB서버 가용성 집합 1

WAS 서버 가용성 집합 2

DB서버 가용성 집합 3



<3> 업데이트 도메인 (Update Domain, UD)


서버가 업데이트할 때 사용하는 것이다.

장애 도메인 1안에  업데이트 도메인 0 , 업데이트 도메인 1을 둘 수 있다.

장애 도메인 1안에  업데이트 도메인 2를 둘 수 있다.

서버가 업데이트될 때  다른 도메인으로 라이브 마이그래이션 되는 것이라고 생각하면 된다.



<4> 가용성 집합 (Availability Set) 만들어 보자


서울 리전에서 지원한다.



1

가상 네트워크 만들기



2

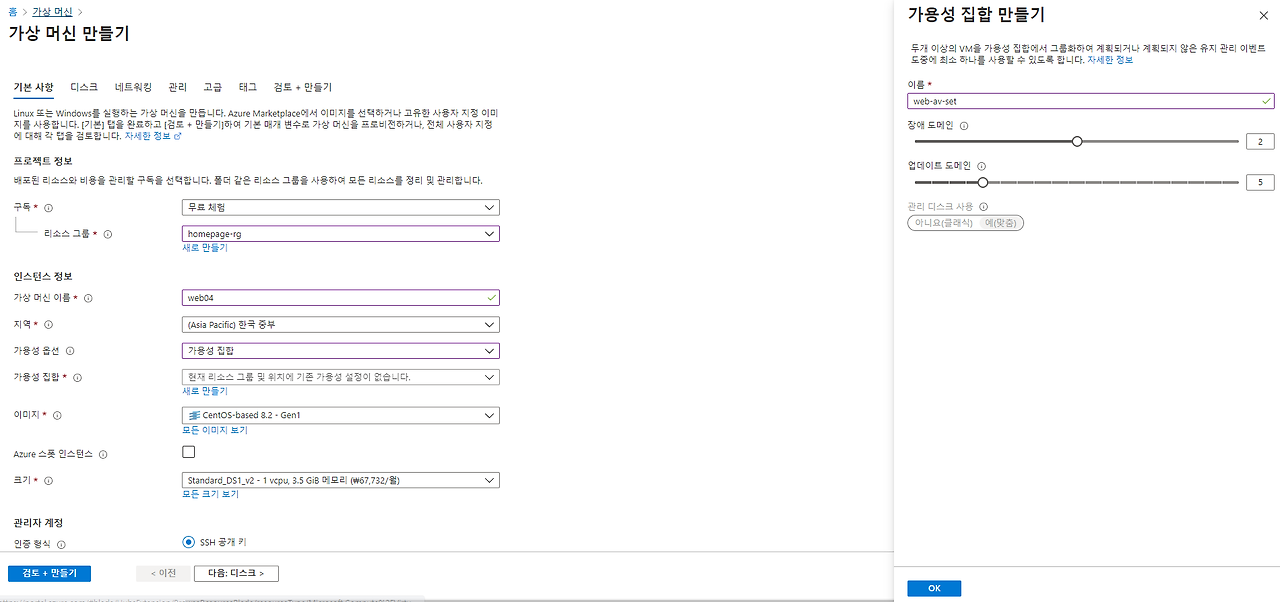

가상 머신 만들기

가용성 옵션 : 새로 만들기

가용성 집합 은  가상 머신 만들 때만 지원한다.


3

디폴트로 새 키를 만들도록 되어 있어 , 기존 키 사용으로 변경한다.


4

검토 + 만들기


5

만들기


6

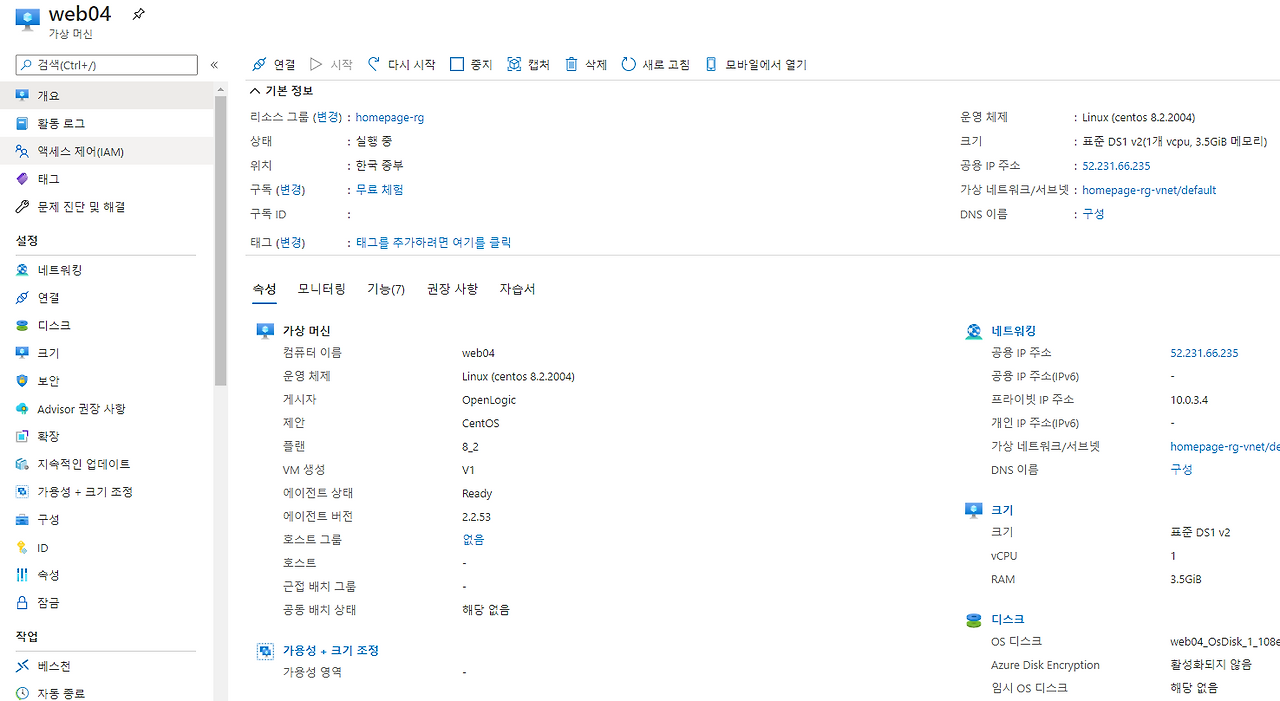

가용성 영역 확인하기

99.95% 가용성 보장




<5> 가용성 집합으로 검색해 확인하자

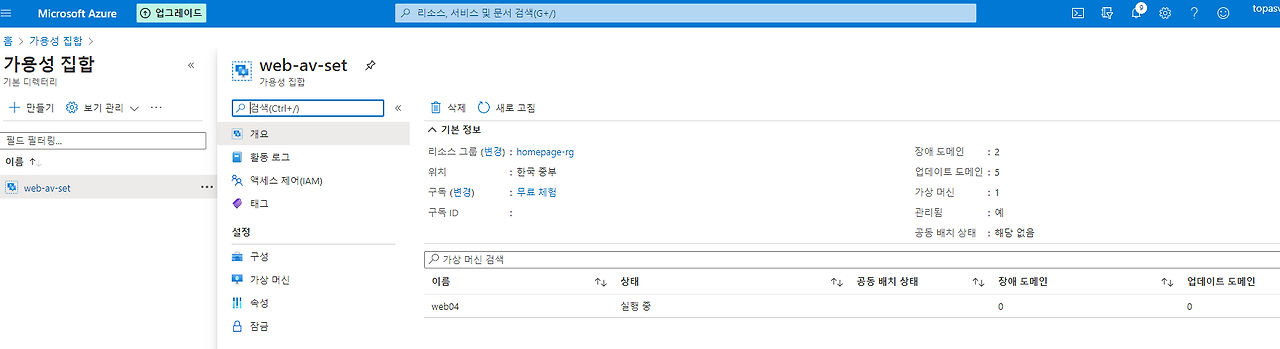

서비스에서  가용성 집합으로 검색




감사합니다.
