목표

CloudFormation으로 실습 환경 한번에 구축하기

pod간 통신은 직접 통신 한다는것을 인지한다.

서버 별로 Pod생성수 제한이 있다는것을 이해한다.

Service (LoadBalancer Controller) 사용.

NLB에 TLS 적용하기

NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

ingress 이해

<1> CloudFormation으로 실습 환경 한번에 구축하기

<2> (선택) Cli로 구축 할때

<3> 정책 추가

<4> Pod 통신

<5> 기본 정보 확인

<6> master node 접속 확인

<7> 워커 노드 SSH 접속

<8> 노드 간 파드 통신

<9> 파드에서 외부 통신

<10> pod 생성수 제한

<11> max-pod 설정

<12> Service (LoadBalancer Controller)

<13> Service (LoadBalancer Controller) 서비스/파드 배포

<14> NLB에 TLS 적용하기

<15> NLB IP Target & Proxy Protocol v2 활성화 : NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

<16> ingress(ALB)

<17> Ingress with ExternalDNS

<18> 정리

<1> CloudFormation으로 실습 환경 한번에 구축하기

콘솔로 로그인

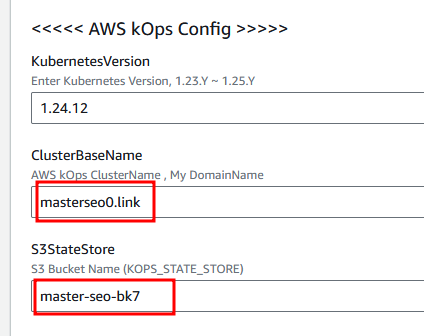

CloudFormation 안에 필요한 EC2 키페어, 키 , 도메인 이름, 버킷명을 넣도록 코드화 하였다.

CloudFormation 한번 돌리면 명령 EC2와 쿠버네티스 클러스터가 생성된다.

CloudFormation을 사용하기 위해 필요한 정보 4가지 생성 (필수)

EC2 > Key pairs

access-key / secret-key

도메인 네임 masterseo0.link (정식으로 구매한 도메인이여야 한다.)

s3 버킷 생성 필요 master-seo-bk7

mykops

kops-oneclick-f1-128.yaml

CloudFormation으로 한번에 구축해보자.

구매한 도메인명 (필수) masterseo0.link

S3 버킷명 입력 (필수) masgter-seo-bk7

oneclick

mykops

c5d.large

kops-ec2 에 로그온해서 master, node 서버들이 만들어지는지 모니터링 하자.

# EC2 인스턴스 모니터링

while true; do aws ec2 describe-instances --query "Reservations[].Instances[].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --output text | sort; echo "------------------------------" ;date; sleep 1; done

kops로 생성 모니터링

kops validate cluster --wait 10m

(15분 걸림)

# 잘 안되면 ec2 로그인 해서 kops로 수동 생성

export AWS_PAGER=""

export REGION=ap-northeast-2

export KOPS_CLUSTER_NAME=masterseo0.link

export KOPS_STATE_STORE=master-seo-bk7

kops create cluster --zones="$REGION"a,"$REGION"c --networking amazonvpc --cloud aws --master-size t3.medium --node-size t3.medium --node-count=2 --network-cidr 172.30.0.0/16 --ssh-public-key ~/.ssh/id_rsa.pub --name=$KOPS_CLUSTER_NAME --kubernetes-version "1.28.0" --dry-run -o yaml > mykops.yaml

오류로 안될때

# kops로 클러스터 삭제

kops delete cluster --yes

# cloudformation 삭제

aws cloudformation delete-stack --stack-name mykops

https://vclock.kr/timer/#countdown=00:14:00&date=2024-01-15T15:56:29&sound=xylophone&loop=1

타이머 온라인 - 타이머 - 온라인 타이머 - Timer - vClock.kr

온라인 타이머. 시, 분, 초를 맞추고, 시작합니다. 특정 시간까지, 또는 특정 시간부터 날짜, 시, 분, 초를 설정해 카운트다운할 수 있습니다.

vclock.kr

콘솔상에서 node들이 생성중인것을 바로 확인하자.

버킷이나 키가 틀리거나 하면 kops-ec2 만 만들어지고, node들은 생성되지 않는다.

버전

1.24.10

아래 클릭하면 파일 다운로드 해서 사용

https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick-f1.yaml

kops-oneclick-f1 (3).yaml

버전

1.28

kops-oneclick-f1-128.yaml

<2> (선택) Cli로 구축 할때

# YAML 파일 다운로드

curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/K8S/kops-oneclick-f1.yaml

aws cloudformation deploy --template-file kops-oneclick-f1.yaml --stack-name mykops --parameter-overrides KeyName=topasvga4-ec2 SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 MyIamUserAccessKeyID=5QV MyIamUserSecretAccessKey='SFCzL' ClusterBaseName='masterseo1.link' S3StateStore='master-seo-bk6' MasterNodeInstanceType=t3.medium WorkerNodeInstanceType=c5d.large --region ap-northeast-2

20 cli.txt

<3> 정책 추가

# CloudFormation 스택 배포 완료 후 kOps EC2 IP 출력

aws cloudformation describe-stacks --stack-name mykops --query 'Stacks[*].Outputs[0].OutputValue' --output text

# 15분 후 작업 EC2에 SSH 접속

ssh -i ~/.ssh/xxxxxxxxx.pem ec2-user@$(aws cloudformation describe-stacks --stack-name mykops --query 'Stacks[*].Outputs[0].OutputValue' --output text)

putty 로 접속

생성 확인

k get nodes

(masterseo0:N/A) [root@kops-ec2 ~]# k get nodes

NAME STATUS ROLES AGE VERSION

i-05810838f3a3914a5 Ready node 61s v1.24.12

i-0b91bbdaf1040a3b2 Ready node 65s v1.24.12

i-0c5057f7ffbf17fd2 Ready control-plane 3m52s v1.24.12

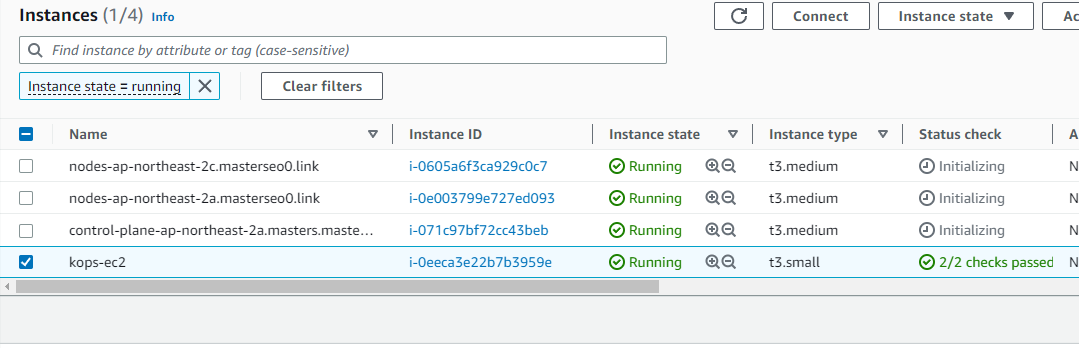

콘솔로 EC2가서 node 가 생성되었는지 확인 = 서버 4대

# ExternalDNS IAM 정책 생성

: 이미 정책이 있다면 Skip~

curl -s -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/AKOS/externaldns/externaldns-aws-r53-policy.json

aws iam create-policy --policy-name AllowExternalDNSUpdates --policy-document file://externaldns-aws-r53-policy.json

# AWSLoadBalancerController IAM 정책 생성

: 이미 정책이 있다면 Pass.

curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.5/docs/install/iam_policy.json

aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json

master node와 work node 서버가 생성된후에 추가 작업

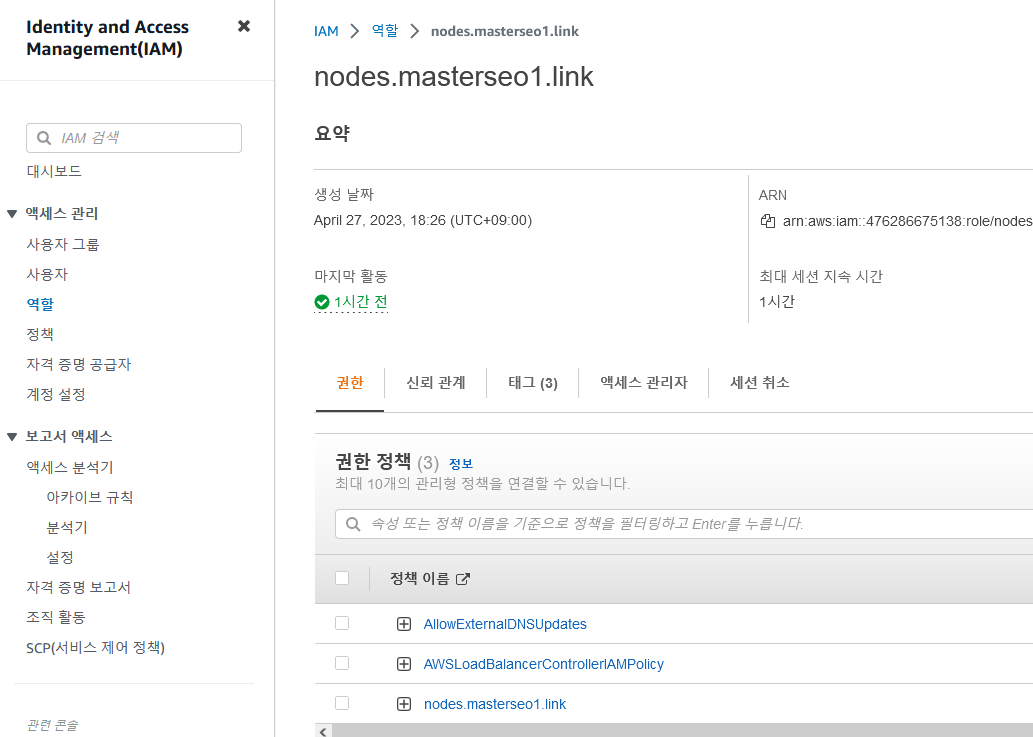

# EC2 instance profiles 에 IAM Policy 추가(attach)

로드밸런서 정책 / dns 업데이트 정책을 마스터 노드에 추가, 워커 노드에 추가.

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name masters.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name nodes.$KOPS_CLUSTER_NAME

30 json.txt

# 메트릭 서버 확인 : 메트릭은 15초 간격으로 cAdvisor를 통하여 가져옴

매트릭 파트 설치시 나옴. top 명령어 가능.

kubectl top node

(masterseo0:N/A) [root@kops-ec2 ~]# kubectl top node

NAME CPU(cores) CPU% MEMORY(bytes) MEMORY%

i-05810838f3a3914a5 43m 2% 967Mi 25%

i-0b91bbdaf1040a3b2 52m 2% 1018Mi 27%

i-0c5057f7ffbf17fd2 175m 8% 2011Mi 53%

(masterseo0:N/A) [root@kops-ec2 ~]# k get nodes

NAME STATUS ROLES AGE VERSION

i-05810838f3a3914a5 Ready node 3m49s v1.24.12

i-0b91bbdaf1040a3b2 Ready node 3m53s v1.24.12

i-0c5057f7ffbf17fd2 Ready control-plane 6m40s v1.24.12

kubectl top pod -A

전체 파드 보기

# (옵션) LimitRanges 기본 정책 삭제

kubectl describe limitranges

# LimitRanges 기본 정책 확인 : 컨테이너는 기본적으로 0.1CPU(=100m vcpu)를 최소 보장(개런티)

Name: limits

Namespace: default

Type Resource Min Max Default Request Default Limit Max Limit/Request Ratio

---- -------- --- --- --------------- ------------- -----------------------

Container cpu - - 100m - -

kubectl delete limitranges limits

// test시 워커 노드에 pod 100개 생성시 제한에 걸려 안되므로 미리 테스트를 위해 해지한다.

kubectl get limitranges

<4> Pod 통신

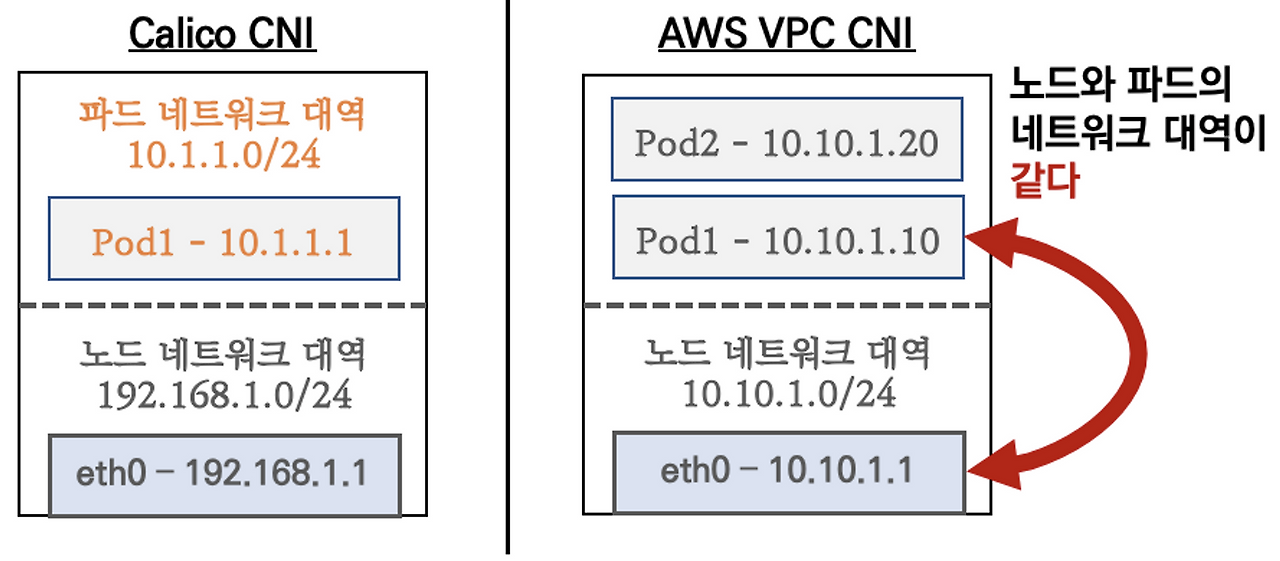

K8S Calico CNI 와 AWS VPC CNI 차이

K8S Calico CNI 는 pod대역과 노드 대역이 다르다.

AWS VPC CNI는 워커 노드와 파드의 네트워크 대역을 동일하다.

네트워크 통신의 최적화(성능, 지연)

kops는 아직 Pod를 위한 보안그룹은 지원하지 않는다. 2023년 4월 현재.

https://reaperes.medium.com/security-group-%EC%9D%84-pod-%EB%8B%A8%EC%9C%84%EB%A1%9C-%ED%95%A0%EB%8B%B9%ED%95%98%EA%B8%B0-bef922065684

파드간 통신 시 ?

AWS VPC CNI는 동일 대역으로 직접 통신을 한다.

일반적으로 K8S CNI는 오버레이(VXLAN, IP-IP 등) 통신을 한다.

실습 목표 ?

Secondary IPv4 addresses : 인스턴스 유형에 최대 ENI 갯수와 할당 가능 IP 수를 조합하여 선정

IPv4 Prefix Delegation : IPv4 28bit 서브넷(prefix)를 위임하여 할당 가능 IP 수와 인스턴스 유형에 권장하는 최대 갯수로 선정

Amazon EC2 노드에 사용 가능한 IP 주소 증량

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/cni-increase-ip-addresses.html

Amazon EC2 노드에 사용 가능한 IP 주소 증량 - Amazon EKS

docs.aws.amazon.com

https://trans.yonghochoi.com/translations/aws_vpc_cni_increase_pods_per_node_limits.ko

Amazon VPC CNI 플러그인으로 노드당 파드수 제한 늘리기

trans.yonghochoi.com

<5> 기본 정보 확인

# CNI 정보 확인

kubectl describe daemonset aws-node --namespace kube-system | grep Image | cut -d "/" -f 2

amazon-k8s-cni-init:v1.12.2

amazon-k8s-cni:v1.12.2

# 노드 IP 확인

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table

node Version 확인?

k get nodes -owide

# 파드 IP 확인

kubectl get pod -n kube-system -o=custom-columns=NAME:.metadata.name,IP:.status.podIP,STATUS:.status.phase

NAME IP STATUS

aws-cloud-controller-manager-4bfjz 172.30.52.252 Running

aws-load-balancer-controller-7f7db58d57-n872d 172.30.52.252 Running

aws-node-bcmgd 172.30.49.133 Running

aws-node-ngjvl 172.30.52.252 Running

aws-node-rlswc 172.30.90.39 Running

# 파드 이름 확인

kubectl get pod -A -o name

# 파드 갯수 확인

kubectl get pod -A -o name | wc -l

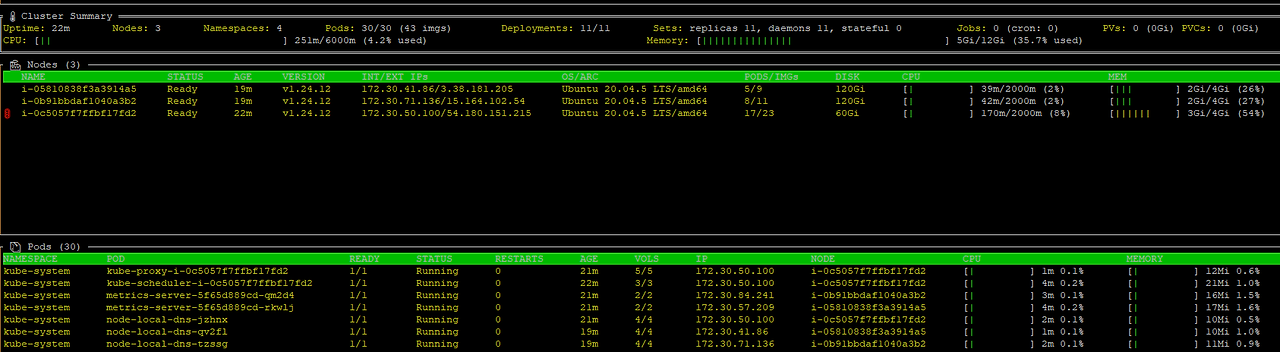

node cpu mem, pod cpu mem 한눈에 보기 ?

kubectl ktop

<6> master node 접속 확인

master node 접속

ssh -i ~/.ssh/id_rsa ubuntu@api.$KOPS_CLUSTER_NAME

master node에 툴 설치

sudo apt install -y tree jq net-tools

exit

<7> 워커 노드 SSH 접속

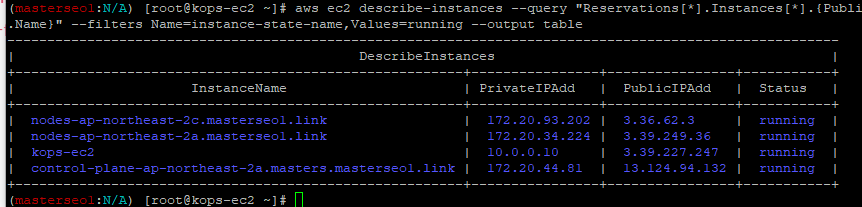

# 워커 노드 Public IP 확인

aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value}" --filters Name=instance-state-name,Values=running --output table

+---------------------------------------------------------+----------------+

| InstanceName | PublicIPAdd |

+---------------------------------------------------------+----------------+

| nodes-ap-northeast-2c.masterseo1.link | 3.36.62.3 |

| nodes-ap-northeast-2a.masterseo1.link | 3.39.249.36 |

| kops-ec2 | 3.39.227.247 |

| control-plane-ap-northeast-2a.masters.masterseo1.link | 13.124.94.132 |

+---------------------------------------------------------+----------------+

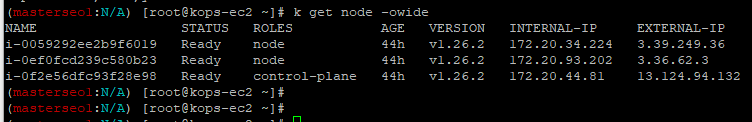

k get nodes -owide

NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME

i-05810838f3a3914a5 Ready node 27m v1.24.12 172.30.41.86 3.38.181.205 Ubuntu 20.04.5 LTS 5.15.0-1031-aws containerd://1.6.18

i-0b91bbdaf1040a3b2 Ready node 27m v1.24.12 172.30.71.136 15.164.102.54 Ubuntu 20.04.5 LTS 5.15.0-1031-aws containerd://1.6.18

i-0c5057f7ffbf17fd2 Ready control-plane 30m v1.24.12 172.30.50.100 54.180.151.215

# 워커 노드 Public IP 변수 지정

W1PIP=<워커 노드 1 Public IP>

W2PIP=<워커 노드 2 Public IP>

W1PIP=3.36.62.3

W2PIP=3.39.249.36

# 별도 터미널 2개 띠우기 - 워커 노드 2곳에 접속 하기

접속 후 아래 툴 설치 등 정보 각각 확인

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP

ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP

# 툴 설치

sudo apt install -y tree jq net-tools

# CNI 정보 확인

ls /var/log/aws-routed-eni

egress-v4-plugin.log ipamd.log plugin.log

cat /var/log/aws-routed-eni/plugin.log | jq

cat /var/log/aws-routed-eni/ipamd.log | jq

# 네트워크 정보 확인

1번

ip -br -c addr

lo UNKNOWN 127.0.0.1/8 ::1/128

ens5 UP 172.30.90.39/19 fe80::887:feff:fe03:ede/64

nodelocaldns DOWN 169.254.20.10/32

2번

ip -br -c addr

Processing triggers for libc-bin (2.31-0ubuntu9.9) ...

ubuntu@i-084961883568b7489:~$ ip -br -c addr

lo UNKNOWN 127.0.0.1/8 ::1/128

ens5 UP 172.30.49.133/19 fe80::fc:36ff:fe8a:ab14/64

nodelocaldns DOWN 169.254.20.10/32

ip -c addr

ip -c route

sudo iptables -t nat -S

sudo iptables -t nat -L -n -v

# 빠져나오기

exit

namespace ?

(masterseo1:N/A) [root@kops-ec2 ~]# k ns default

EBS pod ip 와 work node ip 대역이 같다.

172.30 대역으로 같은 대역이다.

EBS pod ip ?

kubectl get pod -n kube-system -l app=ebs-csi-node -owide

NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES

ebs-csi-node-99b4g 3/3 Running 0 102m 172.30.61.160 i-09d56577f34433283 <none> <none>

ebs-csi-node-d92rr 3/3 Running 0 100m 172.30.84.176 i-04a76bea23f8eadca <none> <none>

ebs-csi-node-rhrph 3/3 Running 0 100m 172.30.55.144 i-084961883568b7489 <none> <none>

(masterseo1:default

work node ip 대역 ?

k get nodes -owide

NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME

i-04a76bea23f8eadca Ready node 102m v1.24.12 172.30.90.39 13.124.203.110 Ubuntu 20.04.5 LTS 5.15.0-1031-aws containerd://1.6.18

i-084961883568b7489 Ready node 102m v1.24.12 172.30.49.133 43.201.148.72 Ubuntu 20.04.5 LTS 5.15.0-1031-aws containerd://1.6.18

i-09d56577f34433283 Ready control-plane 105m v1.24.12 172.30.52.252 54.180.202.81 Ubuntu 20.04.5 LTS 5.15.0-1031-aws containerd://1.6.18

[실습] 테스트용 파드 생성 - nicolaka/netshoot

# [터미널] 워커 노드 1~2 모니터링

ssh -i ~/.ssh/id_rsa ubuntu@$W1PIP

watch -d "ip link | egrep 'ens5|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

ssh -i ~/.ssh/id_rsa ubuntu@$W2PIP

watch -d "ip link | egrep 'ens5|eni' ;echo;echo "[ROUTE TABLE]"; route -n | grep eni"

ec2 서버에서 테스트용 파드 netshoot-pod 2개 생성 해보자.

위에 node 2곳 모니터링에 변화가 생긴다. = 172.30 라우팅 2개가 생긴다.

cat <<EOF | kubectl create -f -

apiVersion: apps/v1

kind: Deployment

metadata:

spec:

replicas: 2

selector:

matchLabels:

app: netshoot-pod

template:

metadata:

labels:

app: netshoot-pod

spec:

containers:

- name: netshoot-pod

image: nicolaka/netshoot

command: ["tail"]

args: ["-f", "/dev/null"]

terminationGracePeriodSeconds: 0

EOF

# 파드 이름 변수 지정

PODNAME1=$(kubectl get pod -l app=netshoot-pod -o jsonpath={.items[0].metadata.name})

PODNAME2=$(kubectl get pod -l app=netshoot-pod -o jsonpath={.items[1].metadata.name})

# 파드 확인

kubectl get pod -o wide

kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

NAME IP

netshoot-pod-7757d5dd99-gxrc9 172.30.84.182

netshoot-pod-7757d5dd99-mfm7q 172.30.55.148

800 test pod.txt

# 테스트용 파드 접속(exec) 후 Shell 실행

kubectl exec -it $PODNAME1 -- zsh

# pod-1 Shell 에서 실행 : 네트워크 정보 확인

----------------------------

ip -c addr

netshoot-pod-7757d5dd99-gxrc9  ~  ip -c addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

3: eth0@if10: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc noqueue state UP group default

link/ether 22:89:ab:17:dc:3d brd ff:ff:ff:ff:ff:ff link-netnsid 0

inet 172.30.84.182/32 scope global eth0

valid_lft forever preferred_lft forever

inet6 fe80::2089:abff:fe17:dc3d/64 scope link

valid_lft forever preferred_lft forever

// 모니터링 하고 있는 워커 노드 서버에서 172.30.84.182 확인 가능하다.

node 1번에서 떠 있는 pod이다.

ip -c route

route -n

ping -c 1 <pod-2 IP>

cat /etc/resolv.conf

exit

----------------------------

# 파드2 Shell 실행

kubectl exec -it $PODNAME2 -- ip -c addr

동일하게 ip정보 확인

ip -c addr

<8> 노드 간 파드 통신

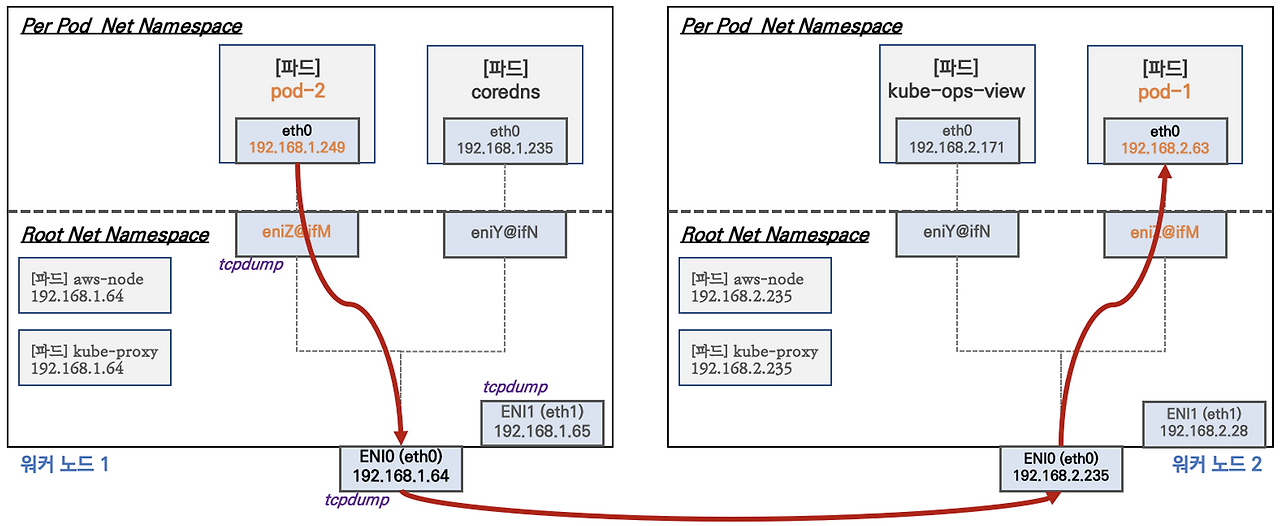

파드간 통신 흐름 : AWS VPC CNI 경우 별도의 오버레이(Overlay) 통신 기술 없이, VPC Native 하게 파드간 직접 통신이 가능하다

1번 node , 2 node 간 pod 통신하자.

원본 IP 패킷이 그대로 날아간다.

파드간 직접 통신이 가능하다

[실습] 파드간 통신 테스트 및 확인

별도의 NAT 동작 없이 통신 가능!

# 파드 IP 변수 지정

PODIP1=$(kubectl get pod -l app=netshoot-pod -o jsonpath={.items[0].status.podIP})

PODIP2=$(kubectl get pod -l app=netshoot-pod -o jsonpath={.items[1].status.podIP})

# 파드1 에서 파드2로 ping 테스트

kubectl exec -it $PODNAME1 -- ping -c 2 $PODIP2

# 파드2 에서 파드1로 ping 테스트

kubectl exec -it $PODNAME2 -- ping -c 2 $PODIP1

# 워커 노드에서

: TCPDUMP 확인

ip -c addr

ens5나 6 에서 패킷 덤프 확인이 되나요?

sudo tcpdump -i any -nn icmp

sudo tcpdump -i ens5 -nn icmp

sudo tcpdump -i ens6 -nn icmp

POD IP가 찍힌다 !!!!

<9> 파드에서 외부 통신

파드에서 외부 통신 흐름 : iptable 에 SNAT 을 통하여 노드의 eth0 IP로 변경되어서 외부와 통신됨

VPC CNI 의 External source network address translation (SNAT) 설정에 따라, 외부(인터넷) 통신 시 SNAT 하거나 혹은 SNAT 없이 통신을 할 수 있다

[실습] 파드에서 외부 통신 테스트 및 확인

파드에서 외부 통신 테스트 및 확인

# 작업용 EC2

pod-1 에서 외부로 ping

kubectl exec -it $PODNAME1 -- ping -c 1 www.google.com

kubectl exec -it $PODNAME1 -- ping -i 0.1 www.google.com

# 워커 노드 EC2 에서 확인

: 퍼블릭IP 확인, TCPDUMP 확인

curl -s ipinfo.io/ip ; echo

sudo tcpdump -i any -nn icmp

sudo tcpdump -i ens5 -nn icmp

# 작업용 EC2 에서 확인

: pod-1 Shell 에서 외부 접속 확인 - 공인IP는 어떤 주소인가?

pod 가 외부 통신 할때, work node의 첫번째 외부 인터넷 ip를 가지고 나간다.

콘솔에서 work node 공인 ip 확인해보자

Pod가 외부 인터넷 된다.

## The right way to check the weather - 링크

kubectl exec -it $PODNAME1 -- curl -s ipinfo.io/ip ; echo

명령어로 날씨 보는 것

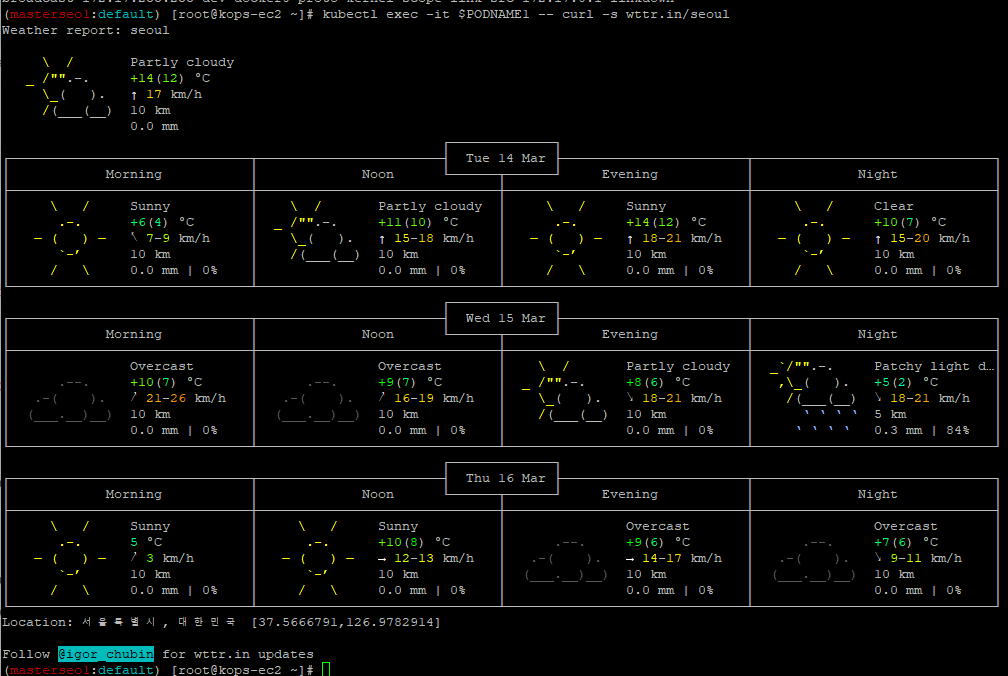

kubectl exec -it $PODNAME1 -- curl -s wttr.in/seoul

kubectl exec -it $PODNAME1 -- curl -s wttr.in/seoul?format=3

kubectl exec -it $PODNAME1 -- curl -s wttr.in/Moon

kubectl exec -it $PODNAME1 -- curl -s wttr.in/:help

# 워커 노드 EC2

## 출력된 결과를 보고 어떻게 빠져나가는지 고민해보자!

ip rule

ip route show table main

sudo iptables -L -n -v -t nat

sudo iptables -t nat -S

# 파드가 외부와 통신시에는 아래 처럼 'AWS-SNAT-CHAIN-0, AWS-SNAT-CHAIN-1' 룰(rule)에 의해서 SNAT 되어서 외부와 통신!

# 참고로 뒤 IP는 eth0(ENI 첫번째)의 IP 주소이다

kubectl delete deploy netshoot-pod

<10> pod 생성수 제한

# t3 타입의 정보(필터) 확인

aws ec2 describe-instance-types --filters Name=instance-type,Values=t3.* --query "InstanceTypes[].{Type: InstanceType, MaxENI: NetworkInfo.MaximumNetworkInterfaces, IPv4addr: NetworkInfo.Ipv4AddressesPerInterface}" --output table

--------------------------------------

| DescribeInstanceTypes |

+----------+----------+--------------+

| IPv4addr | MaxENI | Type |

+----------+----------+--------------+

| 15 | 4 | t3.xlarge |

| 15 | 4 | t3.2xlarge |

| 12 | 3 | t3.large |

| 2 | 2 | t3.nano |

| 6 | 3 | t3.medium |

| 4 | 3 | t3.small |

| 2 | 2 | t3.micro |

+----------+----------+--------------+

# 파드 사용 가능 계산 예시 : aws-node 와 kube-proxy 파드는 host-networking 사용으로 IP 2개 남음

((MaxENI * (IPv4addr-1)) + 2)

t3.medium 경우 : ((3 * (6 - 1) + 2 ) = 17개 >> aws-node 와 kube-proxy 2개 제외하면 15개

# 워커노드 상세 정보 확인 : 노드 상세 정보의 Allocatable 에 pods 에 17개 정보 확인

kubectl describe node | grep Allocatable: -A6

Allocatable:

cpu: 2

ephemeral-storage: 59763732382

hugepages-1Gi: 0

hugepages-2Mi: 0

memory: 3854320Ki

pods: 17

# 워커 노드 EC2 - 모니터링

watch -d "ip link | egrep 'ens|eni'"

while true; do ip -br -c addr show && echo "--------------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

# 작업용 EC2 - 터미널1

watch -d 'kubectl get pods -o wide'

# 작업용 EC2 - 터미널2

# 디플로이먼트 생성

cat ~/pkos/2/nginx-dp.yaml | yh

kubectl apply -f ~/pkos/2/nginx-dp.yaml

# 파드 확인

kubectl get pod -o wide

kubectl get pod -o=custom-columns=NAME:.metadata.name,IP:.status.podIP

kubectl ktop

watch -d kubectl get pod

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인

kubectl scale deployment nginx-deployment --replicas=8

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 >> 어떤일이 벌어졌는가?

kubectl scale deployment nginx-deployment --replicas=10

# 파드 증가 테스트 >> 파드 정상 생성 확인, 워커 노드에서 eth, eni 갯수 확인 >> 어떤일이 벌어졌는가?

kubectl scale deployment nginx-deployment --replicas=100

# 파드 생성 실패!

kubectl get pods | grep Pending

nginx-deployment-7fb7fd49b4-d4bk9 0/1 Pending 0 3m37s

nginx-deployment-7fb7fd49b4-qpqbm 0/1 Pending 0 3m37s

...

kubectl describe pod <Pending 파드> | grep Events: -A5

Events:

Type Reason Age From Message

---- ------ ---- ---- -------

Warning FailedScheduling 45s default-scheduler 0/3 nodes are available: 1 node(s) had untolerated taint {node-role.kubernetes.io/control-plane: }, 2 Too many pods. preemption: 0/3 nodes are available: 1 Preemption is not helpful for scheduling, 2 No preemption victims found for incoming pod.

# 디플로이먼트 삭제

kubectl delete deploy nginx-deployment

<11> max-pod 설정

# 파드 갯수 모니터링

watch "kubectl get pod | grep -v NAME | wc -l"

# 파드 60개 , 100개 배포

kubectl apply -f ~/pkos/2/nginx-dp.yaml

kubectl scale deployment nginx-deployment --replicas=60

kubectl scale deployment nginx-deployment --replicas=100

# Nitro 인스턴스 유형 확인

aws ec2 describe-instance-types --filters Name=hypervisor,Values=nitro --query "InstanceTypes[*].[InstanceType]" --output text | sort | egrep 't3\.|c5\.|c5d\.'

c5.12xlarge

c5.18xlarge

c5.24xlarge

c5.2xlarge

c5.4xlarge

c5.9xlarge

c5d.12xlarge

c5d.18xlarge

# 노드 인스턴스 타입 확인

kubectl describe nodes | grep "node.kubernetes.io/instance-type"

node.kubernetes.io/instance-type=t3.medium

# 노드 상세 정보 확인 : 노드 상세 정보의 Allocatable 에 노드별 최대 생성 가능한 pods 정보 확인 - 각각 마스터 노드, 워커 노드

kubectl describe node | grep Allocatable: -A6

Allocatable:

cpu: 2

ephemeral-storage: 119703055367

hugepages-1Gi: 0

hugepages-2Mi: 0

memory: 3854328Ki

pods: 100

# 파드 배포 확인

kubectl get pod

kubectl get pod | grep -v NAME | wc -l

100

kubectl get replicasets

# LimitRanges 기본 정책 확인

kubectl describe limitranges

# 수정 전 env 정보 확인

kubectl describe ds -n kube-system aws-node | grep ADDITIONAL_ENI_TAGS: -A22

수정후

kubectl describe daemonsets.apps -n kube-system aws-node | egrep 'ENABLE_PREFIX_DELEGATION|WARM_PREFIX_TARGET'

ENABLE_PREFIX_DELEGATION: true

WARM_PREFIX_TARGET: 1

해결 내용

kops edit cluster

...

kubelet:

anonymousAuth: false

maxPods: 110

...

networking:

amazonvpc:

env:

- name: ENABLE_PREFIX_DELEGATION

value: "true"

참고

https://trans.yonghochoi.com/translations/aws_vpc_cni_increase_pods_per_node_limits.ko

Amazon VPC CNI 플러그인으로 노드당 파드수 제한 늘리기

trans.yonghochoi.com

<12> Service (LoadBalancer Controller)

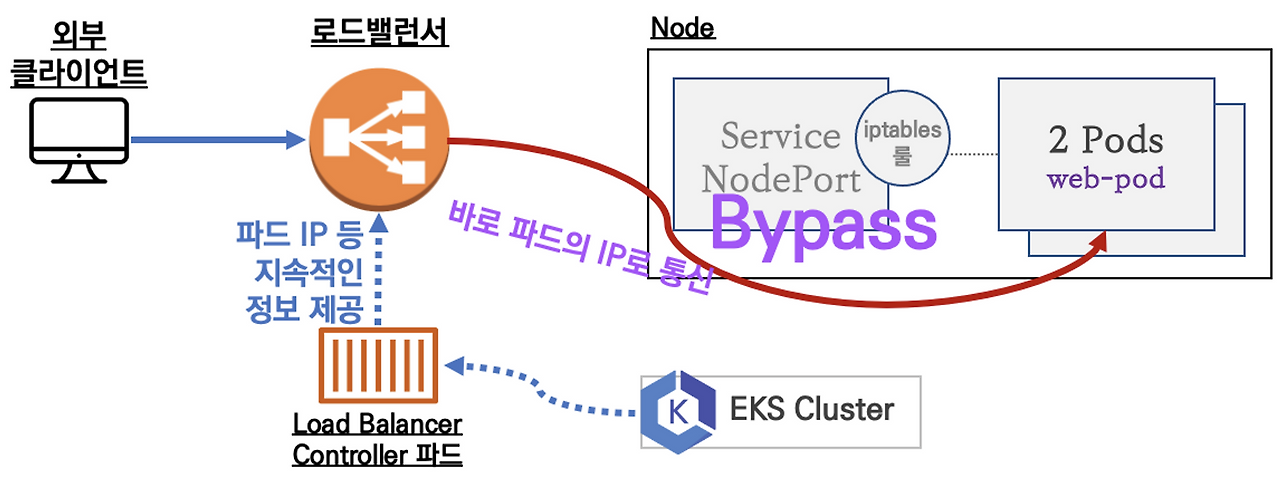

외부에서 로드 밸런서로 가면 바로 Pod로 간다.

iptables를 사용하지 않는다.

동적으로 변하는 Pod의 정보를 알아야 한다.

Load Balancer Controller 파드가 그 정보를 알아서 지속적인 정보제공을 로드밸런서에 한다.

"대상 타겟에 pod 추가로 생겼어~ " "Pod삭제 되었네, NLB나 ALB에서 제외하자~"

Load Balancer Controller 파드가 워커 노드에 생성된다.

워커 노드에 로드밸런서를 변경할수 있는 권한을 부여하여 권한 문제를 해결하자.

설정시 반드시 IP유형이여야 한다.

AWS Load Balancer Controller 파드 및 정책 설정이 필요하다.

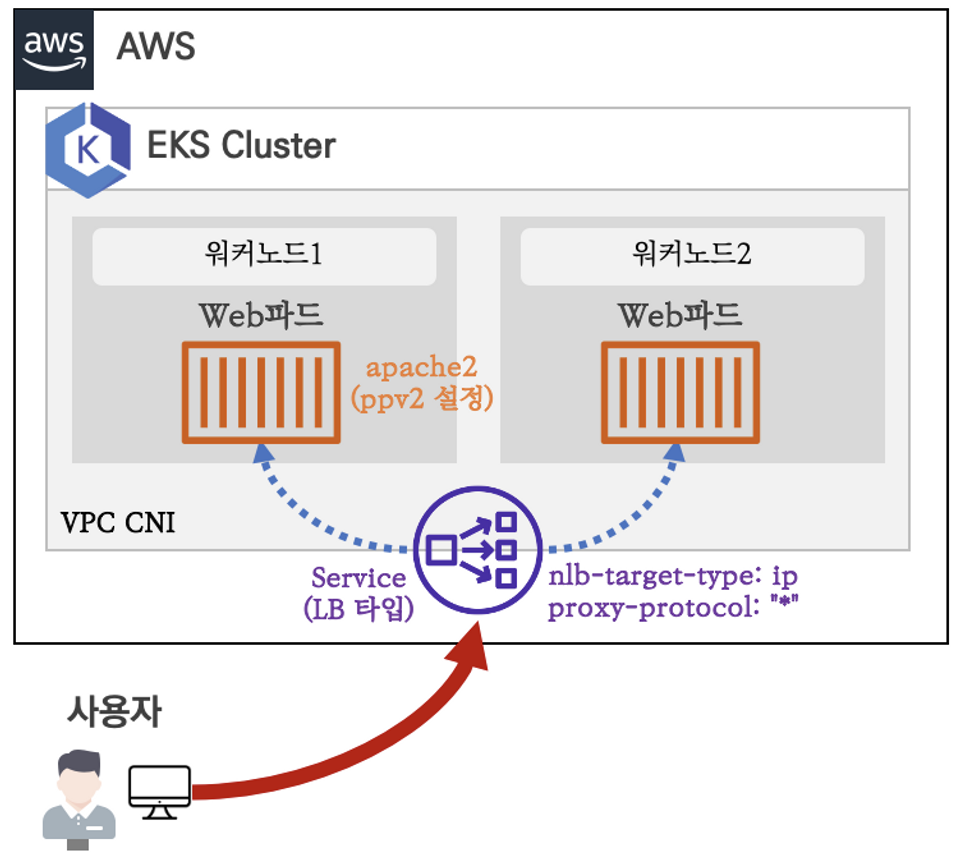

Proxy Protocol v2 비활성화 = NLB에서 바로 파드로 인입, 단, 클라이언트IP가 NLB로 SNAT되어 Client IP확인 불가능

Proxy Protocol v2 활성화 = NLB에서 바로 파드로 인입 및 클라이언트IP 확인 가능, 단, PPv2를 애플리케이션이 인지할수 있도록 설정이 필요하다.

설정법

https://gasidaseo.notion.site/AWS-NLB-Client-IP-Proxy-protocol-57827e2c83fc474992b37e65db81f669

기타 - 인스턴스 유형으로 하면 비효율적인 처리가 된다.

명령 ec2에서 로그온해 권한 확인하자.

# 기본 EC2 profile 권한 확인

aws elbv2 describe-load-balancers

{

"LoadBalancers": []

}

# 마스터/워커 노드에 EC2 IAM Role 에 Policy (AWSLoadBalancerControllerIAMPolicy) 추가

# IAM Policy 정책 생성

curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.1/docs/install/iam_policy.json

curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.5/docs/install/iam_policy.json

aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json

# 계정 Account ID 변수 지정

ACCOUNT_ID=`aws sts get-caller-identity --query 'Account' --output text`

echo $ACCOUNT_ID

# 생성된 IAM Policy Arn 확인

aws iam list-policies --scope Local

aws iam get-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy

aws iam get-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --query 'Policy.Arn'

"arn:aws:iam::911283464785:policy/AWSLoadBalancerControllerIAMPolicy"

# EC2 instance profiles 이름 확인

aws iam list-instance-profiles

aws iam list-instance-profiles --query 'InstanceProfiles[*].InstanceProfileName'

[

"masters.masterseo1.link",

"nodes.masterseo1.link"

]

# EC2 instance profiles 에 IAM Policy 추가(attach)

#aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.<My Domain Name>

#aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.<My Domain Name>

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

# kOps 클러스터 편집 : 아래 내용 추가

## 인증서 구성을 웹훅에 삽입할 수 있도록 cert-manager를 설치합니다.

## Cert-manager는 쿠버네티스 클러스터 내에서 TLS인증서를 자동으로 프로비저닝 및 관리하는 오픈 소스입니다

kops edit cluster --name ${KOPS_CLUSTER_NAME}

-----

spec:

certManager:

enabled: true

awsLoadBalancerController:

enabled: true

-----

# 업데이트 적용 : 적용이 안될 경우 한번 더 아래 명령 실행

kops update cluster --yes && echo && sleep 5 && kops rolling-update cluster

# aws-load-balancer-controller 파드 확인 : 서비스 정상 상태로 변경까지 대략 2분 30초 정도 소요

watch kubectl get pod -A

# 버전 확인 : v2.4.3

kubectl describe deploy -n kube-system aws-load-balancer-controller | grep Image | cut -d "/" -f 2

aws-alb-ingress-controller:v2.4.5@sha256:46029f2e2d48c55064b9eef48388bb6f5ec3390e6bf58790dd6b8d350e57ac90

위 내용은 이미 적용되어 있다.

콘솔에서 확인하자.

master, work node 서버에 모두 AWSLoadBalancerControllerIAMPolicy가 들어가 있다.

# crds 확인

kubectl get crd

NAME CREATED AT

certificaterequests.cert-manager.io 2023-03-14T08:58:24Z

certificates.cert-manager.io 2023-03-14T08:58:24Z

challenges.acme.cert-manager.io 2023-03-14T08:58:24Z

clusterissuers.cert-manager.io 2023-03-14T08:58:24Z

eniconfigs.crd.k8s.amazonaws.com 2023-03-12T10:46:28Z

ingressclassparams.elbv2.k8s.aws 2023-03-14T08:58:43Z

issuers.cert-manager.io 2023-03-14T08:58:24Z

orders.acme.cert-manager.io 2023-03-14T08:58:24Z

targetgroupbindings.elbv2.k8s.aws 2023-03-14T08:58:43Z

// targetgroupbindings = 로드밸런서의 타켓 그룹

<13> Service (LoadBalancer Controller) 서비스/파드 배포

다른 터미널에서 모니터링

watch -d 'kubectl get deploy,svc,ep,ingress,pods'

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE

service/svc-nlb-ip-type LoadBalancer 100.66.221.167 k8s-default-svcnlbip-d5b51418f3-ecc992ff25d85192.elb.ap-northeast-2.amazonaws.com 80:30494/TCP 5m14s

실습

# 작업용 EC2 - 디플로이먼트 & 서비스 생성

cat ~/pkos/2/echo-service-nlb.yaml | yh

kubectl apply -f ~/pkos/2/echo-service-nlb.yaml

내용 확인

ip 타입이다.

NLB이다.

service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip

loadBalancerClass: service.k8s.aws/nlb

apiVersion: apps/v1

kind: Deployment

metadata:

spec:

replicas: 2

selector:

matchLabels:

app: deploy-websrv

template:

metadata:

labels:

app: deploy-websrv

spec:

terminationGracePeriodSeconds: 0

containers:

- name: akos-websrv

image: k8s.gcr.io/echoserver:1.5

ports:

- containerPort: 8080

---

apiVersion: v1

kind: Service

metadata:

annotations:

service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip

service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing

service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"

service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"

spec:

ports:

- port: 80

targetPort: 8080

protocol: TCP

type: LoadBalancer

loadBalancerClass: service.k8s.aws/nlb

selector:

app: deploy-websrv

# 확인

kubectl get deploy,pod,svc

kubectl get crd

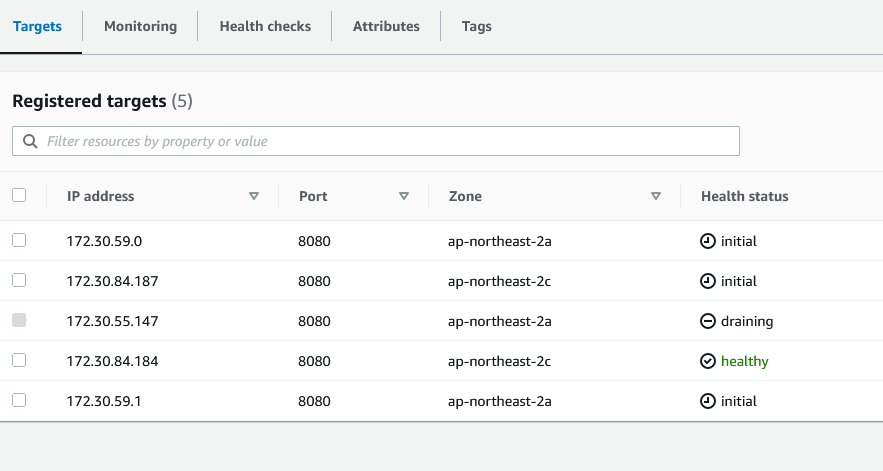

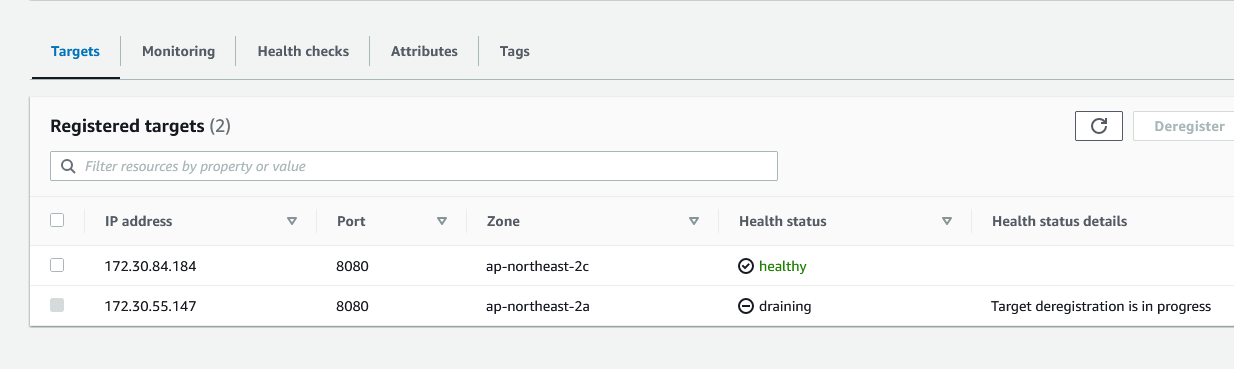

kubectl get svc,ep,ingressclassparams,targetgroupbindings

kubectl get targetgroupbindings -o json | jq

# AWS ELB(NLB) 정보 확인

aws elbv2 describe-load-balancers | jq

aws elbv2 describe-load-balancers --query 'LoadBalancers[*].State.Code' --output text

# 웹 접속 주소 확인

kubectl get svc svc-nlb-ip-type -o jsonpath={.status.loadBalancer.ingress[0].hostname} | awk '{ print "Pod Web URL = http://"$1 }'

------------------------------

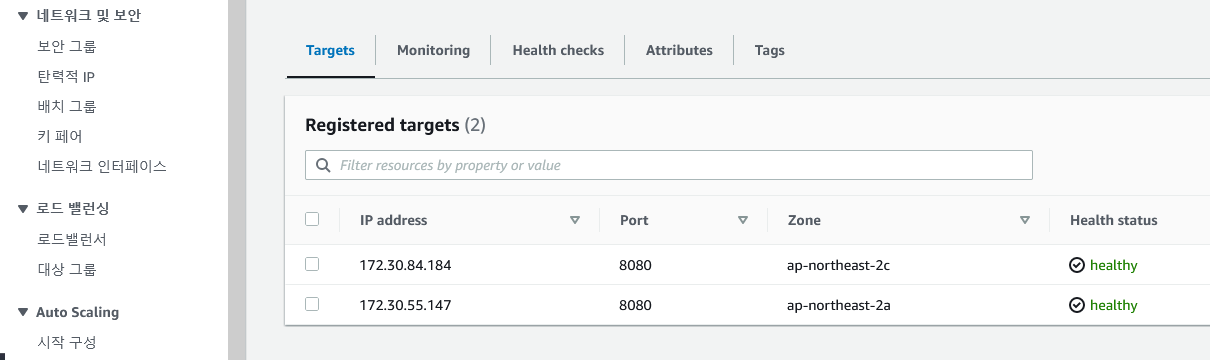

Pod Web URL = http://k8s-default-svcnlbip-d5b51418f3-ecc992ff25d85192.elb.ap-northeast-2.amazonaws.com

EP 가 Pod 정보 이다.

watch -d 'kubectl get deploy,svc,ep,ingress,pods'

Every 2.0s: kubectl get deploy,svc,ep,ingress,pods Fri Apr 28 05:16:23 2023

NAME READY UP-TO-DATE AVAILABLE AGE

deployment.apps/deploy-echo 2/2 2 2 20m

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE

service/kubernetes ClusterIP 100.64.0.1 <none> 443/TCP 10h

service/svc-nlb-ip-type LoadBalancer 100.66.221.167 k8s-default-svcnlbip-d5b51418f3-ecc992ff25d85192.elb.ap-northeast-2.amazonaws.com 80:30494/TCP 20m

NAME ENDPOINTS AGE

endpoints/kubernetes 172.30.52.252:443 10h

endpoints/svc-nlb-ip-type 172.30.55.147:8080,172.30.84.184:8080 20m

NAME READY STATUS RESTARTS AGE

pod/deploy-echo-5c4856dfd6-r4bht 1/1 Running 0 20m

pod/deploy-echo-5c4856dfd6-r6dqh 1/1 Running 0 5m36s

k get pods -owide

(masterseo1:default) [root@kops-ec2 ~]# k get pods -owide

NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES

deploy-echo-5c4856dfd6-r4bht 1/1 Running 0 42m 172.30.84.184 i-04a76bea23f8eadca <none> <none>

deploy-echo-5c4856dfd6-r6dqh 1/1 Running 0 28m 172.30.55.147 i-084961883568b7489 <none> <none>

콘솔 로드밸런서의 타켓 그룹에 가서 확인하자.

kubectl get deploy,svc,ep,pods,ingressclassparams,targetgroupbindings

NAME READY UP-TO-DATE AVAILABLE AGE

deployment.apps/deploy-echo 2/2 2 2 24m

NAME TYPE CLUSTER-IP EXTERNAL-IP

PORT(S) AGE

service/kubernetes ClusterIP 100.64.0.1 <none>

443/TCP 10h

service/svc-nlb-ip-type LoadBalancer 100.66.221.167 k8s-default-svcnlbip-d5b51418f3-ecc992ff25d85192.elb.ap-northeast-2.amazo

naws.com 80:30494/TCP 24m

NAME ENDPOINTS AGE

endpoints/kubernetes 172.30.52.252:443 10h

endpoints/svc-nlb-ip-type 172.30.55.147:8080,172.30.84.184:8080 24m

NAME READY STATUS RESTARTS AGE

pod/deploy-echo-5c4856dfd6-r4bht 1/1 Running 0 24m

pod/deploy-echo-5c4856dfd6-r6dqh 1/1 Running 0 10m

NAME GROUP-NAME SCHEME IP-ADDRESS-TYPE AGE

ingressclassparams.elbv2.k8s.aws/alb 10h

NAME SERVICE-NAME SERVICE-PORT TARGET-TYPE AGE

targetgroupbinding.elbv2.k8s.aws/k8s-default-svcnlbip-75b3c4aa04 svc-nlb-ip-type 80 ip 24m

# CLB에 ExternanDNS 로 도메인 연결

kubectl annotate service svc-nlb-ip-type "external-dns.alpha.kubernetes.io/hostname=nginx.$KOPS_CLUSTER_NAME"

# 확인

dig +short nginx.$KOPS_CLUSTER_NAME

15.164.183.41

3.37.252.151

kubectl logs -n kube-system -l k8s-app=external-dns

# 웹 접속 주소 확인 및 접속

echo -e "Nginx Web URL = http://nginx.$KOPS_CLUSTER_NAME"

------------------------------

Nginx Web URL = http://nginx.masterseo1.link

# 파드 로깅 모니터링

kubectl logs -l app=deploy-websrv -f

# 분산 접속 확인

NLB=$(kubectl get svc svc-nlb-ip-type -o jsonpath={.status.loadBalancer.ingress[0].hostname})

echo $NLB

------------------------------

k8s-default-svcnlbip-d5b51418f3-ecc992ff25d85192.elb.ap-northeast-2.amazonaws.com

curl -s $NLB

for i in {1..100}; do curl -s $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

------------------------------

52 Hostname: deploy-echo-55456fc798-2w65p

48 Hostname: deploy-echo-55456fc798-cxl7z

# 지속적인 접속 시도 : 아래 상세 동작 확인 시 유용(로깅시 확인 패킷 덤프 등)

while true; do curl -s --connect-timeout 1 $NLB | egrep 'Hostname|client_address'; echo "----------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

# 작업용 EC2 - 파드 1개로 설정을 변경한다.

kubectl scale deployment deploy-echo --replicas=1

콘솔 확인!

자동으로 서버 1대가 healthy -> draining으로 빠진다.

# 확인

kubectl get deploy,pod,svc,ep

curl -s nginx.$KOPS_CLUSTER_NAME

curl -s $NLB

for i in {1..100}; do curl -s --connect-timeout 1 nginx.$KOPS_CLUSTER_NAME | grep Hostname ; done | sort | uniq -c | sort -nr

100 Hostname: deploy-echo-5c4856dfd6-r4bht

for i in {1..100}; do curl -s --connect-timeout 1 $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

# 작업용 EC2 - 파드 4개 설정

kubectl scale deployment deploy-echo --replicas=4

자동으로 Pod가 추가 된다.

# 확인

curl -s nginx.$KOPS_CLUSTER_NAME

curl -s $NLB

for i in {1..100}; do curl -s --connect-timeout 1 nginx.$KOPS_CLUSTER_NAME | grep Hostname ; done | sort | uniq -c | sort -nr

for i in {1..100}; do curl -s --connect-timeout 1 $NLB | grep Hostname ; done | sort | uniq -c | sort -nr

2가지가 필요하다.

AWS에서도 권한이 필요하고, 쿠버네티스에서도 role이 필요하다.

Load Balancer Controller파드가 EKS Cluster를 찔러서 Pod정보를 가져와야 함.

# [AWS LB Ctrl] 클러스터 롤 바인딩 정보 확인

kubectl describe clusterrolebindings.rbac.authorization.k8s.io aws-load-balancer-controller-rolebinding

Name: aws-load-balancer-controller-rolebinding

Labels: addon.kops.k8s.io/name=aws-load-balancer-controller.addons.k8s.io

app.kubernetes.io/managed-by=kops

app.kubernetes.io/name=aws-load-balancer-controller

k8s-addon=aws-load-balancer-controller.addons.k8s.io

Annotations: <none>

Role:

Kind: ClusterRole

Name: aws-load-balancer-controller-role

Subjects:

Kind Name Namespace

---- ---- ---------

ServiceAccount aws-load-balancer-controller kube-system

# [AWS LB Ctrl] 클러스터롤이 필요하다. 확인

kubectl describe clusterroles.rbac.authorization.k8s.io aws-load-balancer-controller-role

(masterseo1:default) [root@kops-ec2 ~]# kubectl describe clusterroles.rbac.authorization.k8s.io aws-load-balancer-controller-role

Name: aws-load-balancer-controller-role

Labels: addon.kops.k8s.io/name=aws-load-balancer-controller.addons.k8s.io

app.kubernetes.io/managed-by=kops

app.kubernetes.io/name=aws-load-balancer-controller

k8s-addon=aws-load-balancer-controller.addons.k8s.io

Annotations: <none>

PolicyRule:

Resources Non-Resource URLs Resource Names Verbs

--------- ----------------- -------------- -----

targetgroupbindings.elbv2.k8s.aws [] [] [create delete get list patch update watch]

events [] [] [create patch]

services [] [] [get list patch update watch]

ingresses.extensions [] [] [get list patch update watch]

ingresses.networking.k8s.io [] [] [get list patch update watch]

endpoints [] [] [get list watch]

namespaces [] [] [get list watch]

nodes [] [] [get list watch]

pods [] [] [get list watch]

endpointslices.discovery.k8s.io [] [] [get list watch]

ingressclassparams.elbv2.k8s.aws [] [] [get list watch]

ingressclasses.networking.k8s.io [] [] [get list watch]

pods/status [] [] [patch update]

services/status [] [] [patch update]

targetgroupbindings.elbv2.k8s.aws/status [] [] [patch update]

ingresses.extensions/status [] [] [patch update]

ingresses.networking.k8s.io/status [] [] [patch update]

(masterseo1:default) [root@kops-ec2 ~]#

한가지 더 ?

NLB에 대상에 넣고 빼는 권한 할수 있는게 필요하다.

위에서 EC2 인스턴스 프로파일에 ELB를 조작할수 있는 권한을 붙였다.

NLB TLS사용해보자.

HTTPS 사용.

AWS에서 인증서 발급받자.

삭제

kubectl delete deploy deploy-echo; kubectl delete svc svc-nlb-ip-type

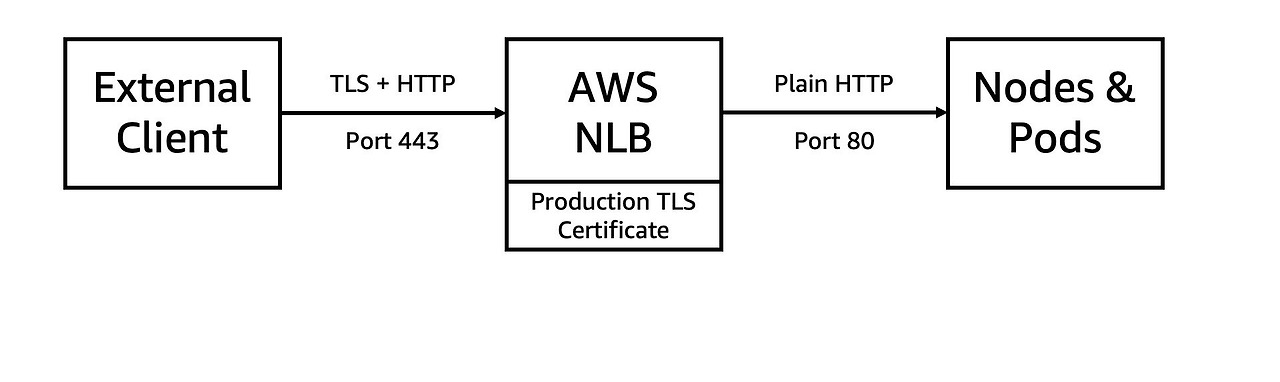

<14> NLB에 TLS 적용하기

https://kubernetes-sigs.github.io/aws-load-balancer-controller/v2.4/guide/use_cases/nlb_tls_termination/

TLS Termination with Network Load Balancer - AWS Load Balancer Controller

kubernetes-sigs.github.io

# 사전 준비 : 공인도메인 소유, AWS Route53 도메인등록 상태, NLB 가 위치한 리전(서울)의 인증서 요청/발급 완료상태, ExternalDNS 준비완료상태

인증서 발급은 cert manager 가서 한다. *.도메인

dns에서 cname으로 위임해 줘야 한다. 승인되는데 10분 걸린다.

# 클러스터 네임 확인

echo $KOPS_CLUSTER_NAME

watch -d kubectl get deploy,rs,svc,ep,pods

# 사용 리전의 인증서 ARN 확인

aws acm list-certificates

aws acm list-certificates --max-items 10

aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text

CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`

echo $CERT_ARN

# 자신의 도메인 변수 지정

MyDomain=<자신의 도메인>

MyDomain=websrv.$KOPS_CLUSTER_NAME

echo $MyDomain

# 생성

cat <<EOF | kubectl create -f -

apiVersion: apps/v1

kind: Deployment

metadata:

spec:

replicas: 2

selector:

matchLabels:

app: deploy-websrv

template:

metadata:

labels:

app: deploy-websrv

spec:

terminationGracePeriodSeconds: 0

containers:

- name: akos-websrv

image: k8s.gcr.io/echoserver:1.5

ports:

- containerPort: 8080

---

apiVersion: v1

kind: Service

metadata:

annotations:

external-dns.alpha.kubernetes.io/hostname: "${MyDomain}"

service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip

service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing

service.beta.kubernetes.io/aws-load-balancer-healthcheck-port: "8080"

service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"

service.beta.kubernetes.io/aws-load-balancer-ssl-ports: "https"

service.beta.kubernetes.io/aws-load-balancer-ssl-cert: ${CERT_ARN}

service.beta.kubernetes.io/aws-load-balancer-backend-protocol: "http"

spec:

ports:

- port: 80

targetPort: 8080

protocol: TCP

- port: 443

targetPort: 8080

protocol: TCP

type: LoadBalancer

loadBalancerClass: service.k8s.aws/nlb

selector:

app: deploy-websrv

EOF

# 확인

kubectl get svc,ep

kubectl describe svc svc-nlb-ip-type

kubectl describe svc svc-nlb-ip-type | grep Annotations: -A8

# (외부) 접속 테스트

curl -s http://<접속 도메인 주소> | grep Hostname

curl -s -k https://<접속 도메인 주소> | grep Hostname

...

curl -s -k http://$MyDomain | grep Hostname

curl -s -k https://$MyDomain | grep Hostname

Hostname: deploy-echo-55456fc798-5m5ps

# 삭제

kubectl delete deploy deploy-echo; kubectl delete svc svc-nlb-ip-type

<15> NLB IP Target & Proxy Protocol v2 활성화 : NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

기본적으로 외부에서 접속하면 사용자 IP가 안보인다.

Client IP를 확인할수 있도록 미리 만들어놓은 이미지 , apache에 proxy 프로토콜로 들어오면 ip를 확인할수 있도록 미리 만들어놓은 이미지 사용한다.

로그 보자.

참고

https://gasidaseo.notion.site/AWS-NLB-Client-IP-Proxy-protocol-57827e2c83fc474992b37e65db81f669#a599aa7f26774fecb73bbd1f42c5e52a

AWS NLB - Client IP 확인 & Proxy protocol

참고 링크

gasidaseo.notion.site

https://canaryrelease.tistory.com/42

PKOS 스터디 2주차: 쿠버네티스 네트워크

지난 1월부터 가시다님이 운영하시는 쿠버네티스 스터디에 참여하게 되었는데, 스터디 2주차의 내용은 쿠버네티스 네트워크에 대해 실습을 통해 알아보는 것이다. 1. AWS VPC CNI CNI(Container Network In

canaryrelease.tistory.com

1

# 생성

cat <<EOF | kubectl create -f -

apiVersion: apps/v1

kind: Deployment

metadata:

spec:

replicas: 1

selector:

matchLabels:

app: gasida-web

template:

metadata:

labels:

app: gasida-web

spec:

terminationGracePeriodSeconds: 0

containers:

- name: gasida-web

image: gasida/httpd:pp

ports:

- containerPort: 80

---

apiVersion: v1

kind: Service

metadata:

annotations:

service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip

service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing

service.beta.kubernetes.io/aws-load-balancer-cross-zone-load-balancing-enabled: "true"

service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"

spec:

ports:

- port: 80

targetPort: 80

protocol: TCP

type: LoadBalancer

loadBalancerClass: service.k8s.aws/nlb

selector:

app: gasida-web

EOF

500 lb ip.txt

NLB생성에 5분 걸림.

watch -d 'kubectl get pods,svc,deploy '

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE

service/kubernetes ClusterIP 172.20.0.1 <none> 443/TCP 47h

service/svc-nlb-ip-type-pp LoadBalancer 172.20.1.80 <pending> 80:30453/TCP 5m59s

# 확인

kubectl get svc,ep

kubectl describe svc svc-nlb-ip-type-pp

kubectl describe svc svc-nlb-ip-type-pp | grep Annotations: -A5

# apache에 proxy protocol 활성화 확인

kubectl exec deploy/gasida-web -- apachectl -t -D DUMP_MODULES

kubectl exec deploy/gasida-web -- cat /usr/local/apache2/conf/httpd.conf

# 접속 확인

NLB=$(kubectl get svc svc-nlb-ip-type-pp -o jsonpath={.status.loadBalancer.ingress[0].hostname})

curl -s $NLB

# 지속적인 접속 시도 : 아래 상세 동작 확인 시 유용(패킷 덤프 등)

while true; do curl -s --connect-timeout 1 $NLB; echo "----------" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; done

# 로그 확인

kubectl logs -l app=gasida-web -f

3.38.213.98 - - [27/Apr/2023:21:14:06 +0000] "GET / HTTP/1.1" 200 45

3.38.213.98 - - [27/Apr/2023:21:14:07 +0000] "GET / HTTP/1.1" 200 45

[Thu Apr 27 21:14:07.681768 2023] [remoteip:error] [pid 10:tid 140571888822016] [client 172.30.52.231:45576] AH03507: RemoteIPProxyProtocol: unsupported command 20

3.38.213.98 - - [27/Apr/2023:21:14:08 +0000] "GET / HTTP/1.1" 200 45

3.38.213.98 - - [27/Apr/2023:21:14:09 +0000] "GET / HTTP/1.1" 200 45

# 삭제

kubectl delete deploy gasida-web; kubectl delete svc svc-nlb-ip-type-pp

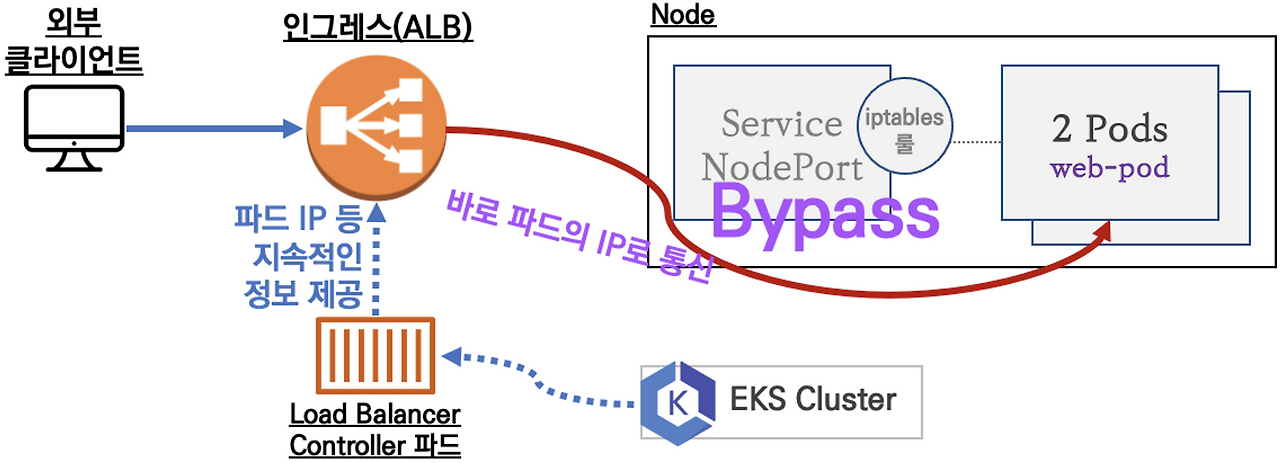

<16> ingress(ALB)

Load Balancer Controller는 위의 NLB나 ingress 모두 처리한다.

EC2 instance profiles 설정 및 AWS LoadBalancer 배포 & ExternalDNS 설치 및 배포 ← 이미 설정 되어 있음

# 마스터/워커 노드에 EC2 IAM Role 에 Policy (AWSLoadBalancerControllerIAMPolicy) 추가

## IAM Policy 정책 생성 : 2주차에서 IAM Policy 를 미리 만들어두었으니 Skip

curl -o iam_policy.json https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.5/docs/install/iam_policy.json

aws iam create-policy --policy-name AWSLoadBalancerControllerIAMPolicy --policy-document file://iam_policy.json

# EC2 instance profiles 에 IAM Policy 추가(attach)

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME

# IAM Policy 정책 생성 : 2주차에서 IAM Policy 를 미리 만들어두었으니 Skip

curl -s -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/AKOS/externaldns/externaldns-aws-r53-policy.json

aws iam create-policy --policy-name AllowExternalDNSUpdates --policy-document file://externaldns-aws-r53-policy.json

# EC2 instance profiles 에 IAM Policy 추가(attach)

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name masters.$KOPS_CLUSTER_NAME

aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name nodes.$KOPS_CLUSTER_NAME

add온으로 작업할때는 아래 추가 필요하다.

여기서는 원클릭으로 설치해서 따로 설정할 필요는 없다.

아래 9.서비스/파드 배포 테스트 부터 하면 된다.

# kOps 클러스터 편집 : 아래 내용 추가

kops edit cluster

-----

spec:

certManager:

enabled: true

awsLoadBalancerController:

enabled: true

externalDns:

provider: external-dns

-----

# 업데이트 적용

kops update cluster --yes && echo && sleep 3 && kops rolling-update cluster

서비스/파드 배포 테스트 with Ingress(ALB)

모니터링

watch -d kubectl get deploy,rs,svc,ep,ingress,pods

# 게임 파드와 Service, Ingress 배포

cat ~/pkos/3/ingress1.yaml | yh

kubectl apply -f ~/pkos/3/ingress1.yaml

인터넷 , IP 타입으로 생성한다.

alb.ingress.kubernetes.io/scheme: internet-facing

alb.ingress.kubernetes.io/target-type: ip

파일 내용

apiVersion: v1

kind: Namespace

metadata:

---

apiVersion: apps/v1

kind: Deployment

metadata:

namespace: game-2048

spec:

selector:

matchLabels:

app.kubernetes.io/name: app-2048

replicas: 2

template:

metadata:

labels:

app.kubernetes.io/name: app-2048

spec:

containers:

- image: public.ecr.aws/l6m2t8p7/docker-2048:latest

imagePullPolicy: Always

ports:

- containerPort: 80

---

apiVersion: v1

kind: Service

metadata:

namespace: game-2048

spec:

ports:

- port: 80

targetPort: 80

protocol: TCP

type: NodePort

selector:

app.kubernetes.io/name: app-2048

---

apiVersion: networking.k8s.io/v1

kind: Ingress

metadata:

namespace: game-2048

annotations:

alb.ingress.kubernetes.io/scheme: internet-facing

alb.ingress.kubernetes.io/target-type: ip

spec:

ingressClassName: alb

rules:

- http:

paths:

- path: /

pathType: Prefix

backend:

service:

port:

number: 80

# 생성 확인

k ns game-2048

kubectl get-all -n game-2048

kubectl get ingress,svc,ep,pod -n game-2048

kubectl get targetgroupbindings -n game-2048

NAME SERVICE-NAME SERVICE-PORT TARGET-TYPE AGE

k8s-game2048-service2-e48050abac service-2048 80 ip 87s

# Ingress 확인

kubectl describe ingress -n game-2048 ingress-2048

# 게임 접속 : ALB 주소로 웹 접속

kubectl get ingress -n game-2048 ingress-2048 -o jsonpath={.status.loadBalancer.ingress[0].hostname} | awk '{ print "Game URL = http://"$1 }'

kubectl get logs -n game-2048 -l app=game-2048

# 파드 IP 확인

kubectl get pod -n game-2048 -owide

NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES

deployment-2048-6bc9fd6bf5-42v9n 1/1 Running 0 6m36s 172.30.88.130 i-07fac859b8896addd <none> <none>

deployment-2048-6bc9fd6bf5-8p7pq 1/1 Running 0 6m36s 172.30.47.18 i-05f82825145ee0009 <none> <none>

콘솔에서 확인하자

AWS 로드밸런서에서 POD IP 확인하자.

# 터미널1

watch kubectl get pod -n game-2048

# 터미널2 : 파드 3개로 증가

kubectl scale deployment -n game-2048 deployment-2048 --replicas 3

# 터미널2 : 파드 1개로 감소

kubectl scale deployment -n game-2048 deployment-2048 --replicas 1

삭제

kubectl delete ingress ingress-2048 -n game-2048

kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

<17> Ingress with ExternalDNS

# 변수 지정 - 자신의 full 도메인

WEBDOMAIN=<각자편한웹서버도메인>

WEBDOMAIN=albweb.$KOPS_CLUSTER_NAME

# 게임 파드와 Service, Ingress 배포

cat ~/pkos/3/ingress2.yaml | yh

WEBDOMAIN=$WEBDOMAIN envsubst < ~/pkos/3/ingress2.yaml | kubectl apply -f -

# 확인

kubectl get ingress,svc,ep,pod -n game-2048

# AWS R53 적용 확인

dig +short $WEBDOMAIN

dig +short $WEBDOMAIN @8.8.8.8

# 외부단말(집PC 등)에서 접속 확인 : curl or 웹브라우저

# 로그 확인

kubectl logs -n kube-system -f $(kubectl get po -n kube-system | egrep -o 'external-dns[A-Za-z0-9-]+')

콘솔 route53에서 도메인 등록된것을 확인하자.

숙제

ingress에서 /tetris /mario에 따라 1개 로드밸런서로 서비스 되도록 해보자.

구글에서 aws kops pkos ingress 검색해서 자료 확인

# 삭제

kubectl delete ingress ingress-2048 -n game-2048

kubectl delete svc service-2048 -n game-2048 && kubectl delete deploy deployment-2048 -n game-2048 && kubectl delete ns game-2048

msa sample

https://www.notion.so/gasidaseo/MSA-13-382799b72d5d49a9a15dcafd123c1aa8

<18> 정리

CloudFormation으로 실습 환경 한번에 구축하기

pod간 통신은 직접 통신 한다는것을 인지한다.

서버 별로 Pod생성수 제한이 있다는것을 이해한다.

Pod생성수 제한 해결법을 실습한다.

Service (LoadBalancer Controller) 사용해본다.

NLB에 TLS 적용하기

NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

ingress 이해

다음과정

https://brunch.co.kr/@topasvga/3108

3. K8S - 스토리지

목표 3 가지를 이해 하자 1 . 파드 내부의 데이터는 파드가 정지되면 모두 삭제됨 2 . 데이터베이스(파드)처럼 데이터 보존이 필요 로컬 볼륨(hostPath) ⇒ 퍼시스턴트 볼륨(Persistent Volume, PV) - 어느

brunch.co.kr/@topasvga/3108

https://brunch.co.kr/@topasvga/3144

<4> 4탄 - 쿠버네티스 스터디 - 2023

아래 내용은 24단계 실습으로 정복하는 쿠버네티스 책 (이정훈 님 지음)과 [CloudNet@] Production Kubernetes Online Study (=PKOS) 2기 스터디 내용을 테스트해서 작성되었습니다. 1 https://brunch.co.kr/@topasvga/3096 2

brunch.co.kr/@topasvga/3144

감사합니다.

keyword

Master Seo 소속 클라우드전문가카페 직업 엔지니어

(전) 네이버 엔지니어 7년 , 네이버 클라우드 마스터, PRO , AWS 아키프로, Google프로아키, Azure어드민, CCNP, 맛집,여행 전문가, 좋은 기운을 주는사람

구독자 2,433

매거진의 이전글 쿠버4탄-1. K8S-kOps로 쿠버네티스설치-2023 쿠버4탄-3. K8S - 스토리지 매거진의 다음글

작품 선택

키워드 선택 0 / 3 0

댓글여부

댓글 쓰기 허용 afliean

브런치는 최신 브라우저에 최적화 되어있습니다. IE chrome safari

brunch

쿠버4탄-2. K8S - 네트워크

본 내용은 CloudNet 에서 진행하는 주말 스터디에 참여하여 해당 내용을 참고로 작성되었습니다.https://gasidaseo.notion.site/gasidaseo/CloudNet-Blog-c9dfa44a27ff431dafdd2edacc8a1863

목표

<1> CloudFormation으로 실습 환경 한번에 구축하기

<2> (선택) Cli로 구축 할때

<3> 정책 추가

<4> Pod 통신

<5> 기본 정보 확인

<6> master node 접속 확인

<7> 워커 노드 SSH 접속

<8> 노드 간 파드 통신

<9> 파드에서 외부 통신

<10> pod 생성수 제한

<11> max-pod 설정

<12> Service (LoadBalancer Controller)

<13> Service (LoadBalancer Controller) 서비스/파드 배포

<14> NLB에 TLS 적용하기

<15> NLB IP Target & Proxy Protocol v2 활성화 : NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

<16> ingress(ALB)

<17> Ingress with ExternalDNS

<18> 정리

<1> CloudFormation으로 실습 환경 한번에 구축하기

c5d.large

# EC2 인스턴스 모니터링

while true; do aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --output text | sort; echo "------------------------------" ;date; sleep 1; done

kops validate cluster --wait 10m

# kops로 클러스터 삭제

kops delete cluster --yes

# cloudformation 삭제

aws cloudformation delete-stack --stack-name mykops

<2> (선택) Cli로 구축 할때

<3> 정책 추가

<4> Pod 통신

<5> 기본 정보 확인

<6> master node 접속 확인

<7> 워커 노드 SSH 접속

<8> 노드 간 파드 통신

원본 IP 패킷이 그대로 날아간다.

<9> 파드에서 외부 통신

pod 가 외부 통신 할때, work node의 첫번째 외부 인터넷 ip를 가지고 나간다.

<10> pod 생성수 제한

<11> max-pod 설정

<12> Service (LoadBalancer Controller)

<13> Service (LoadBalancer Controller) 서비스/파드 배포

<14> NLB에 TLS 적용하기

<15> NLB IP Target & Proxy Protocol v2 활성화 : NLB에서 바로 파드로 인입 및 ClientIP 확인 설정

1

<16> ingress(ALB)

<17> Ingress with ExternalDNS

<18> 정리

다음과정

작품 선택

댓글여부

본 내용은 CloudNet 에서 진행하는 주말 스터디에 참여하여 해당 내용을 참고로 작성되었습니다.
https://gasidaseo.notion.site/gasidaseo/CloudNet-Blog-c9dfa44a27ff431dafdd2edacc8a1863

while true; do aws ec2 describe-instances --query "Reservations[].Instances[].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --output text | sort; echo "------------------------------" ;date; sleep 1; done
