16탄-2.테라폼-네이버 클라우드 쿠버네티스 네트워크1

by Master Seo

Jan 4. 2024

# 테라폼으로 네트워크 VPC 만들어보자.

cd /root/terraform-provider-ncloud-main/examples/vpc/scenario01

<1> 명령서버 1대 만들기

<2> VPC 1, Pub Subnet1 만들어보자

<3> 네트워크, 서버 1대 생성

<1> 명령서버 1대 만들기

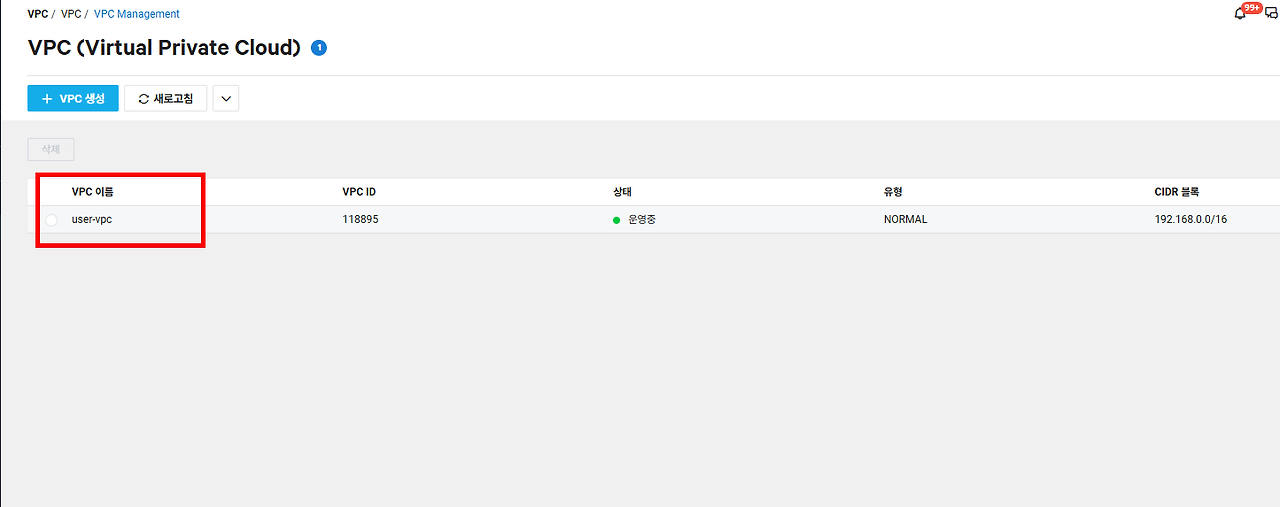

# 현재 VPC 수 확인하자. 콘솔 , 3개까지 생성 가능

# 없거나 최소 1개만 있어야 한다. 테라폼으로 2개 VPC는 더 만들어야 한다.

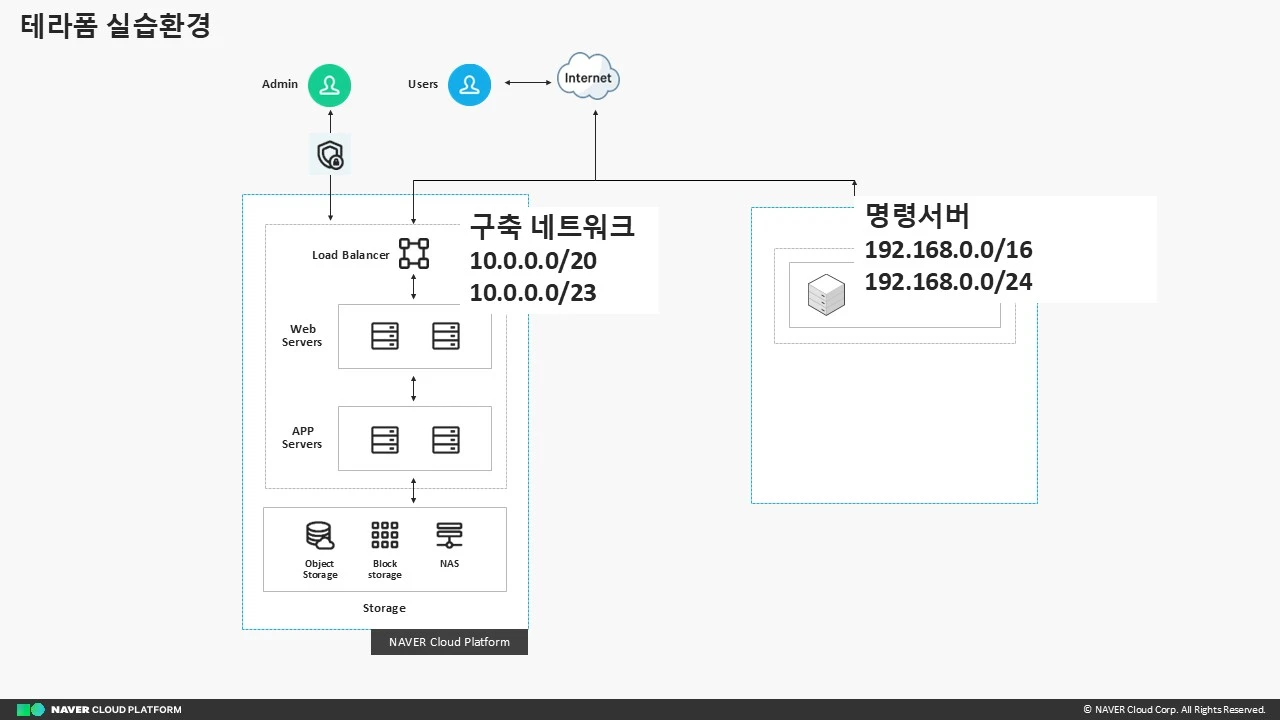

명령서버 네트워크 만들기

192.168.0.0/16

192.168.0.0/24

ncloud CLI

# ncloud CLI 다운로드

wget https://www.ncloud.com/api/support/download/files/cli/CLI_1.1.25_20250717.zip

unzip CLI_1.1.25_20250717.zip

cd CLI_1.1.25_20250717

cd cli_linux/

cp ncloud /usr/bin

ncloud help

또는

wget https://www.ncloud.com/api/support/download/files/cli/CLI_1.1.19_20240321.zip

unzip CLI_1.1.19_20240321.zip

cd CLI_1.1.19_20240321/

cd cli_linux/

cp ncloud /usr/bin

ncloud help

# 네이버 클라우드 리소스 만들수 있도록 권한 받기

# Access키, 시크릿키로 권한 받기

ncloud configure

권한 부여 확인

ncloud vserver getRegionList

테라폼 설치 ?

로키 리눅스의 경우 - 아마존 리눅스 버전 설치하면 동작 한다.

# 로키 리눅스 = Amazon Linux 영 사용

sudo yum install -y yum-utils shadow-utils

sudo yum-config-manager --add-repo https://rpm.releases.hashicorp.com/AmazonLinux/hashicorp.repo

sudo yum -y install terraform

terraform -version

# 쿠버네티스 API에 명령을 내리는 kubectl 명령어 설치

curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"

sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl

kubectl version

# TF 소스 받기

# 네트워크, 서버

# 쿠버네티스 클러스터

wget https://github.com/NaverCloudPlatform/terraform-provider-ncloud/archive/refs/heads/master.zip

unzip master.zip

cd /root/terraform-provider-ncloud-main/examples/vpc/scenario01

cd /root/terraform-provider-ncloud-main/examples/nks

네이버 쿠버네티스 서비스의 권한을 받기 위한 툴 설치

# ncp-iam-authenticator 설치

curl -o ncp-iam-authenticator -L https://github.com/NaverCloudPlatform/ncp-iam-authenticator/releases/latest/download/ncp-iam-authenticator_linux_amd64

chmod +x ./ncp-iam-authenticator

mkdir -p $HOME/bin && cp ./ncp-iam-authenticator $HOME/bin/ncp-iam-authenticator &&

export PATH=$PATH:$HOME/bin

echo 'export PATH=$PATH:$HOME/bin' >> ~/.bash_profile

ncp-iam-authenticator help

# 메뉴얼

https://guide.ncloud-docs.com/docs/k8s-iam-auth-ncp-iam-authenticator

# 인증 = 쿠버네티스 생성후에 가능하다. = UUID 확인 필요.

ncp-iam-authenticator create-kubeconfig --region KR --clusterUuid a2143bde-4e6f-44d8-bfaf-075ede2a452f --output kubeconfig.yaml

테라폼으로 네트워크 생성해보자.

쿠버네티스 생성해 보자

아래 3과정을 거친다.

terraform init

terraform plan

terraform apply -auto-approve

terraform destroy --auto-approve

<2> VPC 1, Pub Subnet1 만들어보자

다운로드

wget https://github.com/NaverCloudPlatform/terraform-provider-ncloud/archive/refs/heads/master.zip

unzip master.zip

cd /root/terraform-provider-ncloud-main/examples/vpc/scenario01

# ls

main.tf variables.tf versions.tf

파일 3개

메인, 변수, 버전

포털 > 마이페이지 > 계정 관리 > 인증키 관리에서 키 확인에서

access_key와 secret_key를 확인해 복사해 놓는다.

테라폼 파일 내용 확인

첫번째 파일 ~~~~~~~~

vi main.tf

dd로 삭제

: wq!

mkdir backjup

cp * backjup/

시나리오1에서 네트워크 구성만 할거라 서버 부분은 삭제하자

[root@quick1 scenario01]# vi main.tf

# VPC > User scenario > Scenario 1. Single Public Subnet

# https://docs.ncloud.com/ko/networking/vpc/vpc_userscenario1.html

provider "ncloud" {

support_vpc = true

region = "KR"

access_key = var.access_key

secret_key = var.secret_key

}

~~resource "ncloud_login_key" "key_scn_01" {~~

~~key_name = var.name_scn01~~

}

resource "ncloud_vpc" "vpc_scn_01" {

name = var.name_scn01

ipv4_cidr_block = "10.0.0.0/16"

}

resource "ncloud_subnet" "subnet_scn_01" {

name = var.name_scn01

vpc_no = ncloud_vpc.vpc_scn_01.id

subnet = cidrsubnet(ncloud_vpc.vpc_scn_01.ipv4_cidr_block, 8, 1)

// 10.0.1.0/24

zone = "KR-2"

network_acl_no = ncloud_vpc.vpc_scn_01.default_network_acl_no

subnet_type = "PUBLIC"

// PUBLIC(Public) | PRIVATE(Private)

}

~~resource "ncloud_server" "server_scn_01" {~~

~~subnet_no = ncloud_subnet.subnet_scn_01.id~~

~~name = var.name_scn01~~

~~server_image_product_code = "SW.VSVR.OS.LNX64.CNTOS.0703.B050"~~

~~login_key_name = ncloud_login_key.key_scn_01.key_name~~

}

~~resource "ncloud_public_ip" "public_ip_scn_01" {~~

~~server_instance_no = ncloud_server.server_scn_01.id~~

~~description = "for ${var.name_scn01}"~~

}

locals {

scn01_inbound = [

[1, "TCP", "0.0.0.0/0", "80", "ALLOW"],

[2, "TCP", "0.0.0.0/0", "443", "ALLOW"],

[3, "TCP", "${var.client_ip}/32", "22", "ALLOW"],

[4, "TCP", "${var.client_ip}/32", "3389", "ALLOW"],

[5, "TCP", "0.0.0.0/0", "32768-65535", "ALLOW"],

[197, "TCP", "0.0.0.0/0", "1-65535", "DROP"],

[198, "UDP", "0.0.0.0/0", "1-65535", "DROP"],

[199, "ICMP", "0.0.0.0/0", null, "DROP"],

]

scn01_outbound = [

[1, "TCP", "0.0.0.0/0", "80", "ALLOW"],

[2, "TCP", "0.0.0.0/0", "443", "ALLOW"],

[3, "TCP", "${var.client_ip}/32", "1000-65535", "ALLOW"],

[197, "TCP", "0.0.0.0/0", "1-65535", "DROP"],

[198, "UDP", "0.0.0.0/0", "1-65535", "DROP"],

[199, "ICMP", "0.0.0.0/0", null, "DROP"]

]

}

resource "ncloud_network_acl_rule" "network_acl_01_rule" {

network_acl_no = ncloud_vpc.vpc_scn_01.default_network_acl_no

dynamic "inbound" {

for_each = local.scn01_inbound

content {

priority = inbound.value[0]

protocol = inbound.value[1]

ip_block = inbound.value[2]

port_range = inbound.value[3]

rule_action = inbound.value[4]

description = "for ${var.name_scn01}"

}

dynamic "outbound" {

for_each = local.scn01_outbound

content {

priority = outbound.value[0]

protocol = outbound.value[1]

ip_block = outbound.value[2]

port_range = outbound.value[3]

rule_action = outbound.value[4]

description = "for ${var.name_scn01}"

}

# 변수 파일에 값을 넣어야 한다!!!!

curl ifconfig.me

[root@quick1 scenario01]# curl ifconfig.me

211.188.49.233[root@quick1 scenario01]#

211.188.49.233

vi variables.tf

variable name_scn01 {

default = "tf-scn01"

}

variable client_ip {

default = "211.188.49.233"

}

variable access_key {

default = "YOUR_ACCESS_KEY"

}

variable secret_key {

default = "YOUR_SECRET_KEY"

}

실행

terraform init

terraform plan

terraform apply -auto-approve

terraform destroy --auto-approve

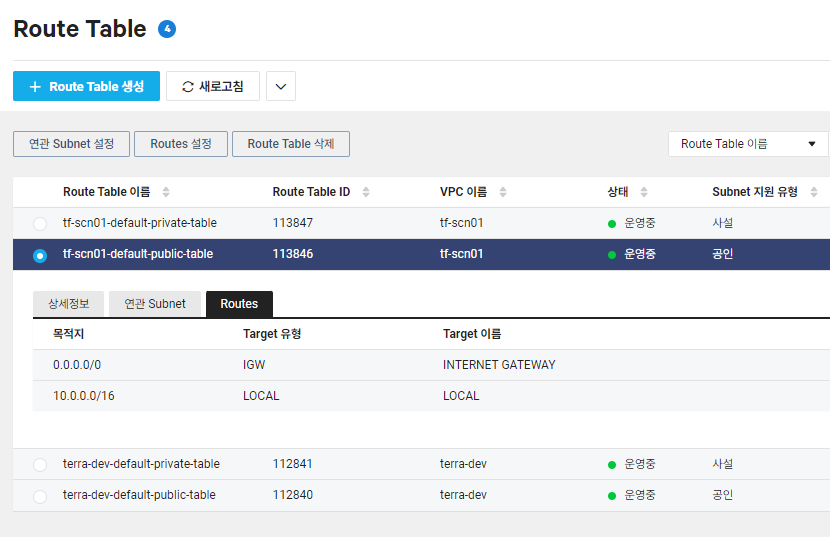

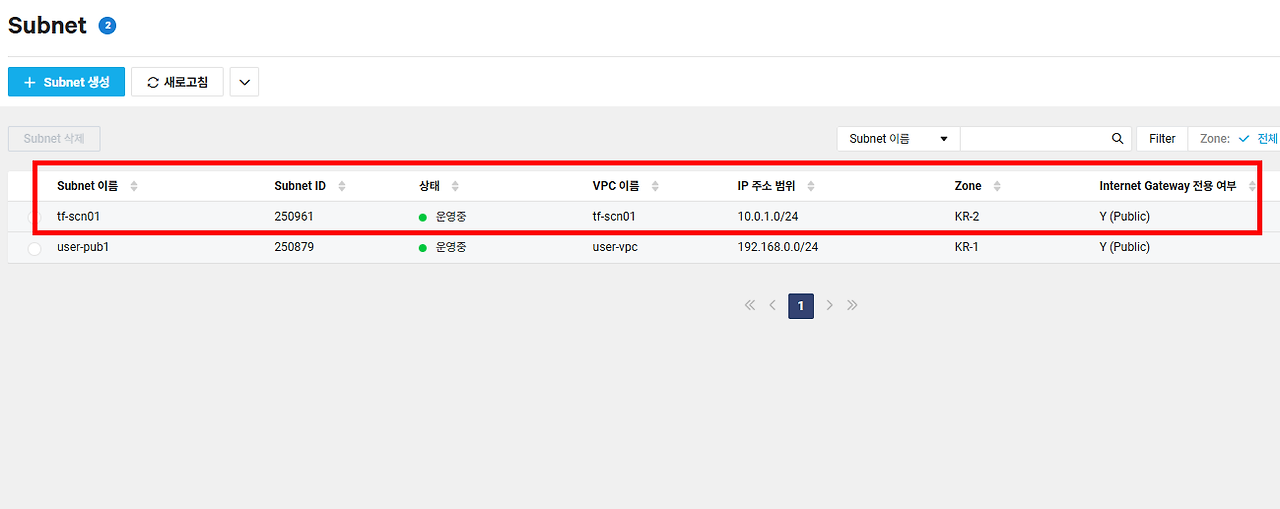

콘솔에서 생성 확인!!

# 삭제

terraform destroy --auto-approve

<3> 네트워크, 서버 1대 생성

cd /root/terraform-provider-ncloud-main/examples/vpc/scenario02

[root@quick1 scenario02]# more main.tf

# VPC > User scenario > Scenario 2. Public and Private Subnet

# https://docs.ncloud.com/ko/networking/vpc/vpc_userscenario2.html

provider "ncloud" {

support_vpc = true

region = "KR"

access_key = var.access_key

secret_key = var.secret_key

}

// resource "ncloud_login_key" "key_scn_02" {

// key_name = var.name_scn02

// }

login_key_name = "ncp-web-2025-0807"

# VPC

resource "ncloud_vpc" "vpc_scn_02" {

name = var.name_scn02

ipv4_cidr_block = "10.0.0.0/16"

}

# Subnet

resource "ncloud_subnet" "subnet_scn_02_public" {

name = "${var.name_scn02}-public"

vpc_no = ncloud_vpc.vpc_scn_02.id

subnet = cidrsubnet(ncloud_vpc.vpc_scn_02.ipv4_cidr_block, 8, 0)

// "10.0.0.0/24"

zone = "KR-2"

network_acl_no = ncloud_network_acl.network_acl_02_public.id

subnet_type = "PUBLIC"

// PUBLIC(Public)

}

resource "ncloud_subnet" "subnet_scn_02_private" {

name = "${var.name_scn02}-private"

vpc_no = ncloud_vpc.vpc_scn_02.id

subnet = cidrsubnet(ncloud_vpc.vpc_scn_02.ipv4_cidr_block, 8, 1)

// "10.0.1.0/24"

zone = "KR-2"

network_acl_no = ncloud_network_acl.network_acl_02_private.id

subnet_type = "PRIVATE"

// PRIVATE(Private)

}

resource "ncloud_subnet" "subnet_scn_02_public_natgw" {

vpc_no = ncloud_vpc.vpc_scn_02.id

subnet = cidrsubnet(ncloud_vpc.vpc_scn_02.ipv4_cidr_block, 8, 2)

// "10.0.2.0/24"

zone = "KR-2"

network_acl_no = ncloud_network_acl.network_acl_02_public.id

subnet_type = "PUBLIC"

usage_type = "NATGW"

}

# Network ACL

resource "ncloud_network_acl" "network_acl_02_public" {

vpc_no = ncloud_vpc.vpc_scn_02.id

name = "${var.name_scn02}-public"

}

resource "ncloud_network_acl" "network_acl_02_private" {

vpc_no = ncloud_vpc.vpc_scn_02.id

name = "${var.name_scn02}-private"

}

# Server

resource "ncloud_server" "server_scn_02_public" {

subnet_no = ncloud_subnet.subnet_scn_02_public.id

name = "${var.name_scn02}-public"

server_image_product_code = "SW.VSVR.OS.LNX64.CNTOS.0703.B050"

login_key_name = ncloud_login_key.key_scn_02.key_name

//server_product_code = "SVR.VSVR.STAND.C002.M008.NET.SSD.B050.G002"

}

resource "ncloud_server" "server_scn_02_private" {

subnet_no = ncloud_subnet.subnet_scn_02_private.id

name = "${var.name_scn02}-private"

server_image_product_code = "SW.VSVR.OS.LNX64.CNTOS.0703.B050"

login_key_name = ncloud_login_key.key_scn_02.key_name

//server_product_code = "SVR.VSVR.STAND.C002.M008.NET.SSD.B050.G002"

}

# Public IP

resource "ncloud_public_ip" "public_ip_scn_02" {

server_instance_no = ncloud_server.server_scn_02_public.id

description = "for ${var.name_scn02}"

}

# NAT Gateway

resource "ncloud_nat_gateway" "nat_gateway_scn_02" {

vpc_no = ncloud_vpc.vpc_scn_02.id

subnet_no = ncloud_subnet.subnet_scn_02_public_natgw.id

zone = "KR-2"

name = var.name_scn02

}

# Route Table

resource "ncloud_route" "route_scn_02_nat" {

route_table_no = ncloud_vpc.vpc_scn_02.default_private_route_table_no

destination_cidr_block = "0.0.0.0/0"

target_type = "NATGW"

// NATGW (NAT Gateway) | VPCPEERING (VPC Peering) | VGW (Virtual Private Gateway).

target_name = ncloud_nat_gateway.nat_gateway_scn_02.name

target_no = ncloud_nat_gateway.nat_gateway_scn_02.id

}

data "ncloud_root_password" "scn_02_root_password" {

server_instance_no = ncloud_server.server_scn_02_public.id

private_key = ncloud_login_key.key_scn_02.private_key

}

resource "null_resource" "ls-al" {

connection {

type = "ssh"

host = ncloud_public_ip.public_ip_scn_02.public_ip

user = "root"

port = "22"

password = data.ncloud_root_password.scn_02_root_password.root_password

}

provisioner "remote-exec" {

inline = [

"ls -al",

]

}

depends_on = [

ncloud_public_ip.public_ip_scn_02,

ncloud_server.server_scn_02_public

]

}

# You can add ACG rules remove comment If you want

locals {

default_acg_rules_inbound = [

["TCP", "0.0.0.0/0", "80"],

["TCP", "0.0.0.0/0", "443"],

["TCP", "${var.client_ip}/32", "22"],

["TCP", "${var.client_ip}/32", "3389"],

]

default_acg_rules_outbound = [

["TCP", "0.0.0.0/0", "1-65535"],

["UDP", "0.0.0.0/0", "1-65534"],

["ICMP", "0.0.0.0/0", null]

]

}

resource "ncloud_access_control_group" "acg_scn_02" {

description = "for acc test"

vpc_no = ncloud_vpc.vpc_scn_02.id

}

resource "ncloud_access_control_group_rule" "acg_rule_scn_02" {

access_control_group_no = ncloud_access_control_group.acg_scn_02.id

dynamic "inbound" {

for_each = local.default_acg_rules_inbound

content {

protocol = inbound.value[0]

ip_block = inbound.value[1]

port_range = inbound.value[2]

}

dynamic "outbound" {

for_each = local.default_acg_rules_outbound

content {

protocol = outbound.value[0]

ip_block = outbound.value[1]

port_range = outbound.value[2]

}

[root@quick1 scenario02]#

╵

╷

│ Error: Unsupported argument

│

│ on main.tf line 15:

│ 15: login_key_name = "ncp-web-2025-0807"

│

│ An argument named "login_key_name" is not expected here.

╵

╷

│ Error: Unsupported argument

│

│ on main.tf line 15:

│ 15: login_key_name = "ncp-web-2025-0807"

│

│ An argument named "login_key_name" is not expected here.

│

│ on main.tf line 20, in resource "ncloud_vpc" "vpc_scn_02":

│ 20: name = var.name_scn02

│

│ An input variable with the name "name_scn02" has not been declared. Did you mean "name_scn01"?

╵

│

│ on main.tf line 74, in resource "ncloud_server" "server_scn_02_public":

│ 74: login_key_name = ncloud_login_key.key_scn_02.key_name

│

│ A managed resource "ncloud_login_key" "key_scn_02" has not been declared in the root module.

╵

╷

│ Error: Reference to undeclared resource

│

│ on main.tf line 82, in resource "ncloud_server" "server_scn_02_private":

│ 82: login_key_name = ncloud_login_key.key_scn_02.key_name

│

│ A managed resource "ncloud_login_key" "key_scn_02" has not been declared in the root module.

╵

기존 인증키 사용하여 서버 로그인하기

Mian.tf 에서 로그인 키 생성은 삭제한다.

기존 존재하는 인증키 키로 사용한다.

콘솔에서 서버 클릭하여 인증키 이름 확인

ncp-web-2025-0807

변경전

~~# resource "ncloud_login_key" "loginkey" {~~

~~# key_name = var.login_key~~

~~# }~~

변경전

login_key_name = ncloud_login_key.loginkey.key_name

변경후

인증키 이름

login_key_name = “ncp-web-2025-0807”

cd /root/terraform-provider-ncloud-main/examples/vpc/scenario01

terraform init

terraform plan

terraform apply -auto-approve

terraform destroy --auto-approve

https://brunch.co.kr/@topasvga/3595

16탄-3.테라폼-네이버클라우드-쿠버네티스-네트워크2

<1> 시나리오2 = VPC , Subnet, Server <2> 시나리오2 에서 Server 삭제 <1> 시나리오2 = VPC , Subnet, Server 1 cd /root/terraform-provider-ncloud-main/examples/vpc/scenario02 vi variables.tf 2 [root@sssssss sce

https://brunch.co.kr/@topasvga/3595

감사합니다.

keyword

서버

Master Seo 소속 클라우드전문가카페 직업 엔지니어

전) 네이버 엔지니어 7년, 네이버 클라우드 공인강사,마스터, PRO , AWS아키프로, Google프로아키, Azure어드민, CCNP, 맛집,여행 전문가, 좋은 기운을 주는사람

구독자 2,546

매거진의 이전글16탄-1.테라폼-네이버 클라우드 쿠버네티스 명령서버16탄-3.테라폼-네이버클라우드 쿠버네티스 네트워크2매거진의 다음글
