by Master Seo Jan 20. 2024

AWS 45탄-3. VPC와 온프레미스 네트워크

AWS VPC와 SITE-TO-SITE VPN , Transit Gateway 를 알아보자.



<1> AWS VPC = 클라우드 가상 네트워크

<2> AWS네트워크와 On-premise - SITE-TO-SITE VPN

<3> AWS네트워크와 On-premise - Transit Gateway

<4> AWS네트워크와 On-premise - Direct Connect (DX) 전용선

<5> Global Hybrid Network Service

<6> 같이 보면 좋을 자료



<1> AWS VPC = 클라우드 가상 네트워크


1

리전 > VPC > 가용 영역(여러 개)으로 구성된다.

가용 영역 = 데이터 센터를 의미한다.

VPC는 더 작은 네트워크로 나눈다  = 서브넷이라 한다.

서브넷은 퍼블릭 서브넷과 프라이빗 서브넷으로 나눌 수 있다.


2

퍼블릭 서브넷은 인터넷인 되는 영역이다.

퍼블릭은 인터넷 게이트웨이를 통해 외부와 통신한다.


3

프라이빗 서브넷은 기본적으로는 인터넷이 되지 않는 영역이다.

프라이빗은 라우팅 테이블로 인터넷이 되게 하는 서브넷과 안되게 하는 서브넷으로 나눌 수 있다.

프라이빗이 인터넷이 되게 하려면 퍼블릭을 통해 통신이 가능하다..

퍼블릭에 NATGW를 놓고 외부와 통신이 가능하다.

프라이빗에 따로 라우팅테이블을 추가하지 않으면, 외부와 통신이 불가능한 프라이빗 네트워크가 된다.



4

개인 정리?


퍼블릿 서브넷

프라이빗 서브넷 - NATGW를 통해 인터넷이 되는 서브넷

프라이빗 DB 서브넷  - 인터넷이 되지 않는 서브넷



5

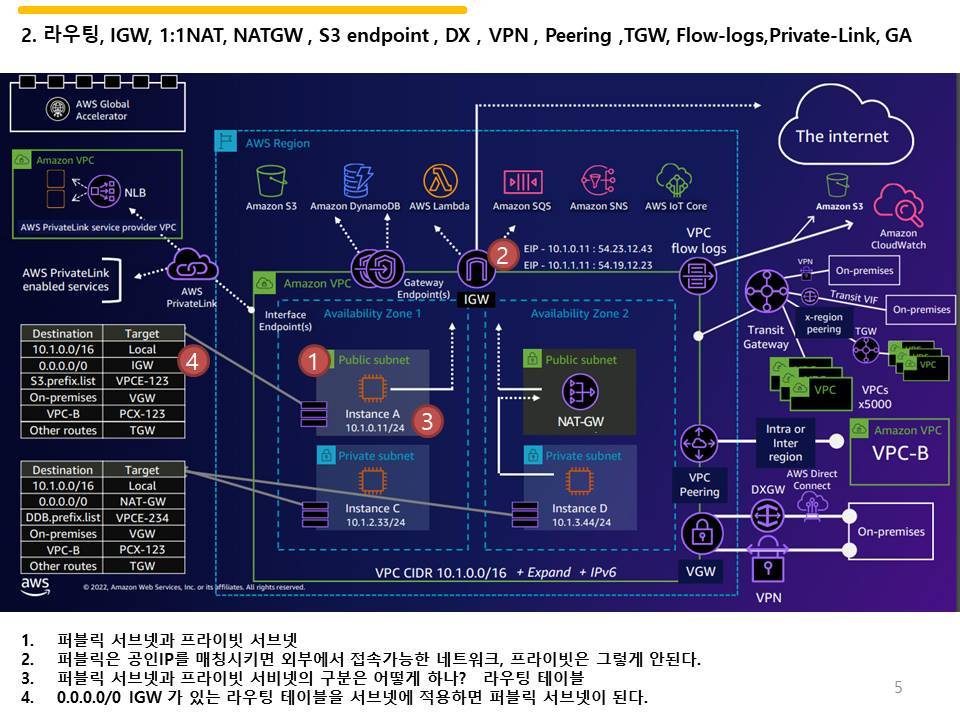

전체 구성도




<2> AWS네트워크와 On-premise - SITE-TO-SITE VPN



1

VGW (Virtual Private Gateway)는 사설 연결을 지원한다.

AWS네트워크와 온프라미스와의 통신은 VGW (Virtual Private Gateway)를 통하게 된다.



AWS네트워크와 온프라미스와 연결하는 방식을 2가지가 있다.

SITE-TO-SITE VPN

DIRECT CONNECT (DX) 전용선



연결해야 하는 VPC가 많은 경우 TRANSIT GATEWAY를 사용한다.

단일 리전이 아닌 글로벌 네트워크를 손쉽게 구축과 관리를 위한 CLOUD WAN이 있다.



2

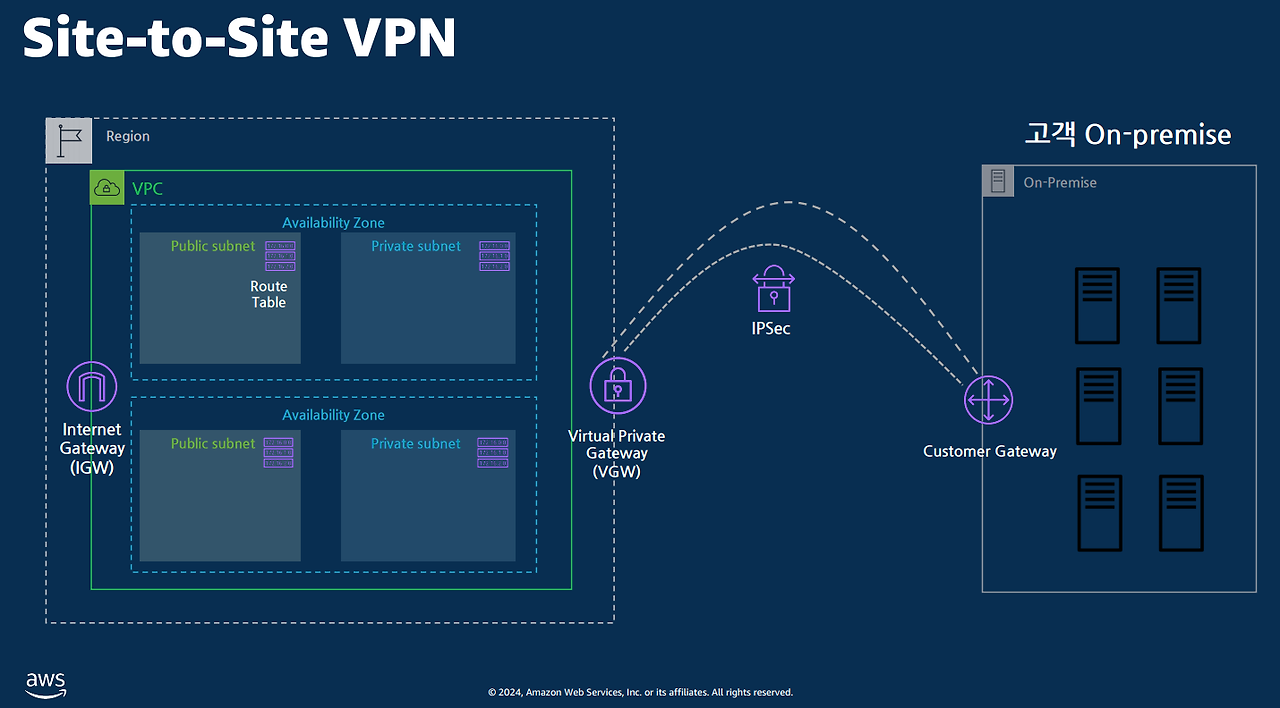

SITE-TO-SITE VPN

AWS에는 VGW (Virtual Private Gateway) 존재

온프라미스에는 CUSTOMER GATEWAY존재.

CUSTOMER GATEWAY는 VPN장비(포티넷등)의 공인 IP를 주로 사용한다.



3

1.25 Gbps  대역폭을 제공한다.



4

VPN은 2개가 연결이 된다.

연결은 하나는 주로 사용한다. 하나는 대기상태로 연결이 되어 있다.

연결 프로토콜은 스테틱과 BGP를 지원한다.

이중화 시 동적 라우팅을 위해 BGP프로토콜을 사용한다.






<3> AWS네트워크와 On-premise - Transit Gateway



1

Transit Gateway는 VPC와 온프라미스 네트워크를 연결하는 가상 라우터이다.



2

리전 기반 서비스이다.

나는 서울 리전을 사용한다.

동일 리전 안에 여러 VPC를 연결한다.


여러 VPC를 연결하기 위한 것이 트랜짓 게이트웨이이다.

VPC를 연결하는 허브라고 보면 된다.



3

다른 리전 간 피어링을 지원한다.

실무에서는 데이터독 사용할  경우 사용한다. 데이터 독은 다른 리전에 있다. 이럴 때 피어링을 사용한다.

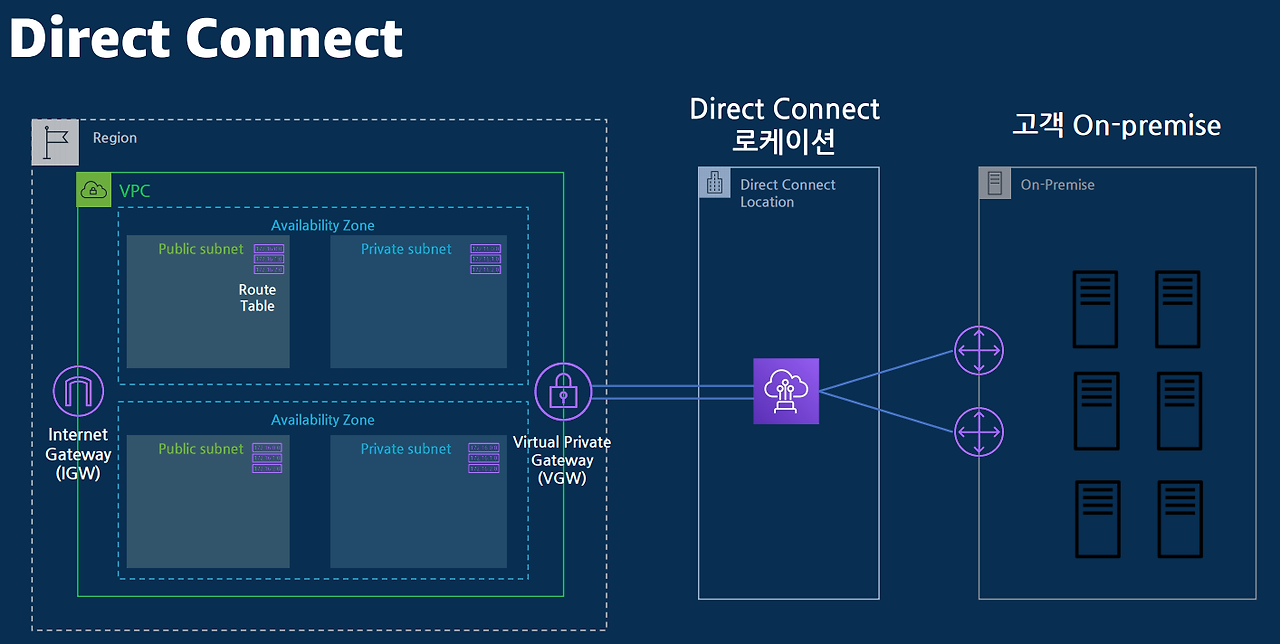

<4> AWS네트워크와 On-premise - Direct Connect (DX) 전용선




1

DX Location과 고객의 온프라미스 네트워크를 전용선으로 연결하는 것이다.



2

가산, 평촌, 상암  세 곳의 DX Location이 있다.



3

Direct Connect (DX) 눈 BGP 라우팅만 지원한다.

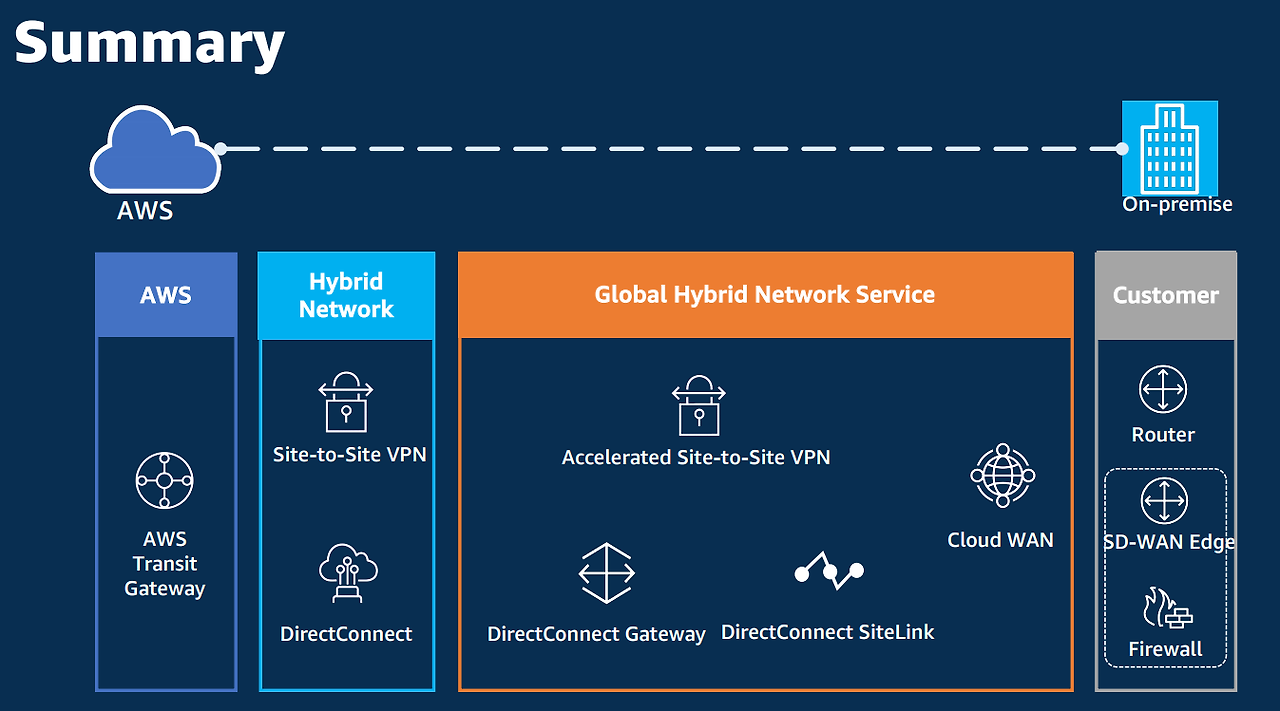

<5> Global Hybrid Network Service



1

DirectConnet Gateway ?

여러 리전으로 접근을 가능하게 한다.

가용성 최대화 할 수 있다.



2

Direct Connect SiteLinK?

온프레미스 리전이 여러 리전에 있을 경우, 이를 연결해야 하는 경우 Direct Connect SiteLinK사용하자.

서울과 도쿄 리전이 있는 경우, 서울과 도쿄 리전이 직접 통신이 가능하다.

비용이 줄어들 수 있디. 50 Mbps~ 제공 가능하다.



3

Cloud WAN?

관리포인트가 많아지는 경우 관리형 글로벌 광역 네트워크 서비스.

Network Manager로 관리를 한다.
