by Master Seo Feb 06. 2024

카카오 클라우드 4탄-9. 트랜짓 게이트웨이

VPC 간 연결을 하는 트랜짓 게이트웨이 사용을 해보자.

VPC 간 내부 통신을 해서 보안을 강화할 수 있다.



<1> VPC 2개 만들기

<2> 트랜짓 게이트웨이 만들기

<3> 상대 IP블록에 대해 라우팅 설정하기

<4> vpc-a와 vpc-b에 서버 1대씩 만들어 사설 ip로 ping 확인하기

<5> 삭제 = VM, 트렌짓게이트웨이  어테치, VPC , 트렌짓게이트웨이 삭제

<6> 참고 사이트





<1> VPC 2개 만들기


vpc-a 10.1.0.0/16


vpc-b 10.2.0.0/16

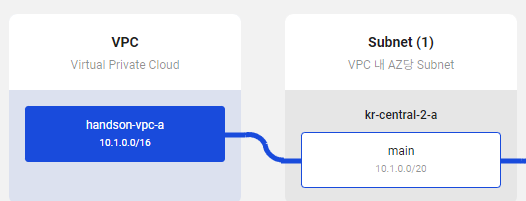

// 카카오 클라우드 특징 = VPC 만들면 /20 퍼블릭 서브넷이 자동으로 같이 하나 만들어 진다.

예)

vpc-a 10.1.0.0/16 생성   =   10.1.0.0/20  퍼블릭 서브넷이 하나 자동 생성된다. 서브넷 1개는 필수.


vpc-a 10.1.0.0/16


vpc-b 10.2.0.0/16




<2> 트랜짓 게이트웨이 만들기


1

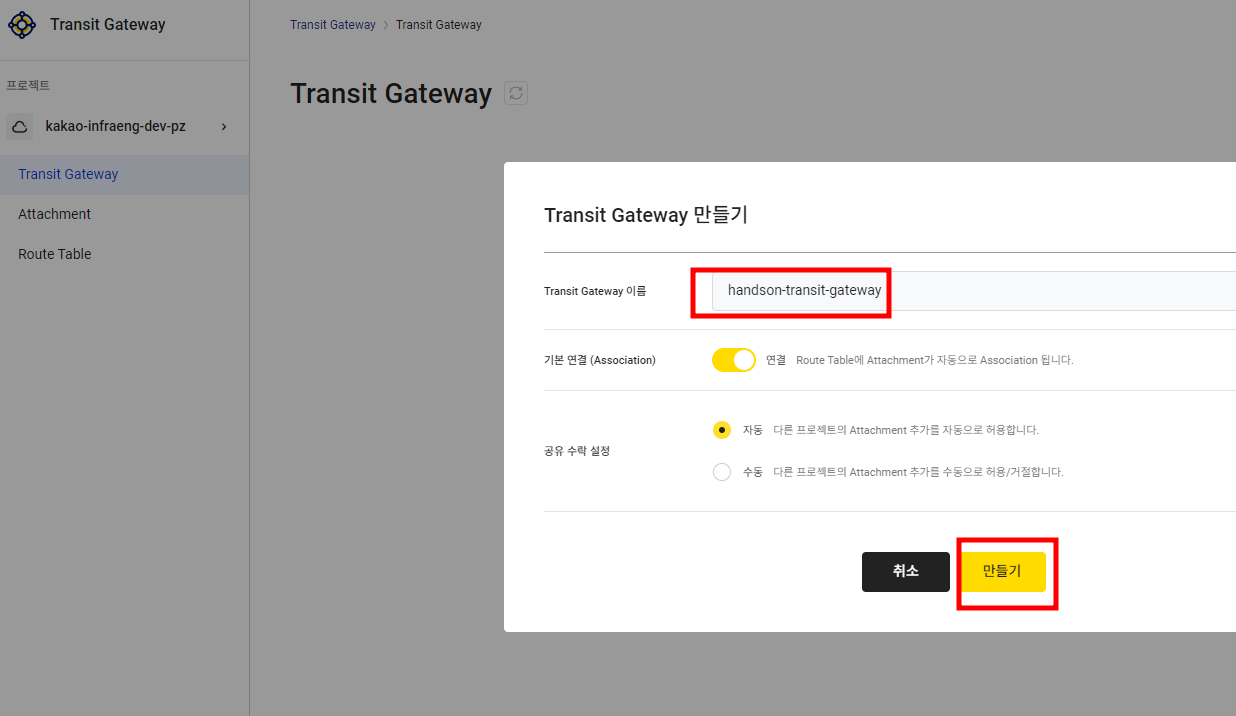

트랜짓 게이트웨이 만들기



2

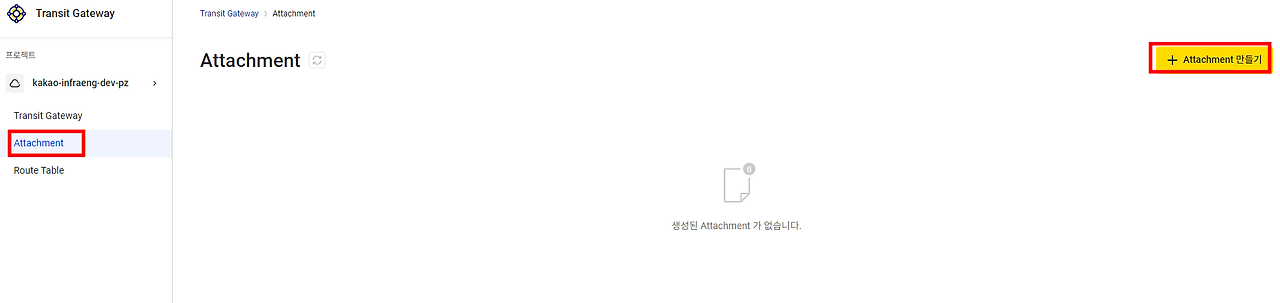

Attachment 메뉴 >  Attachment 만들기 클릭



3

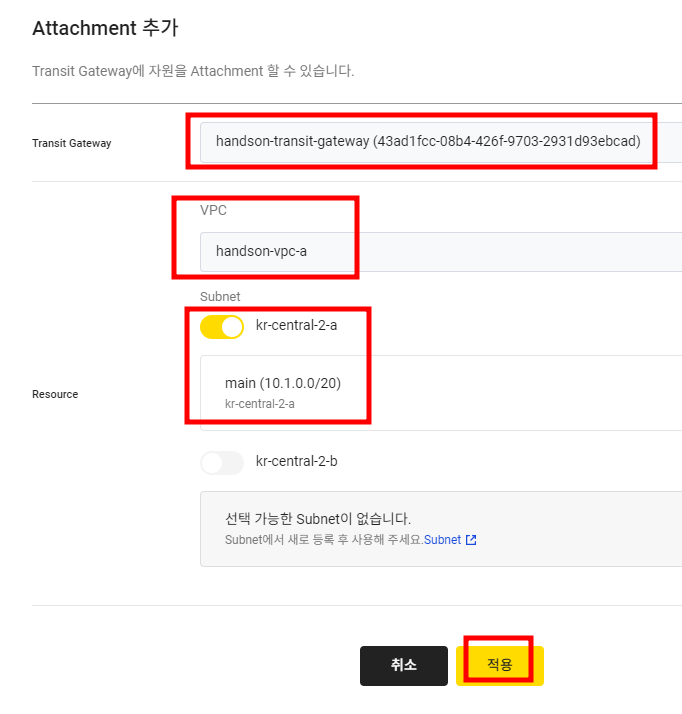

만들어 놓은 트랫진 게이웨이와 VPC-a와 연결(Attachment)

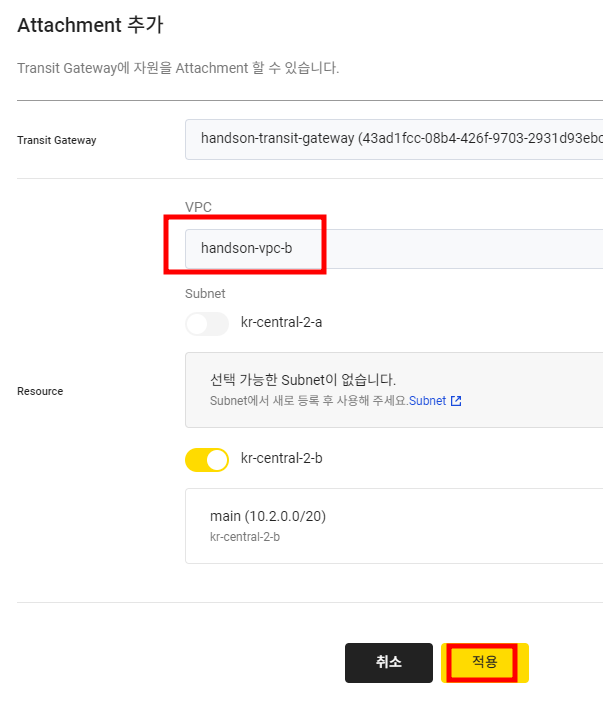

만들어 놓은 트랜짓 게이웨이와 VPC-b와 연결(Attachment)




5

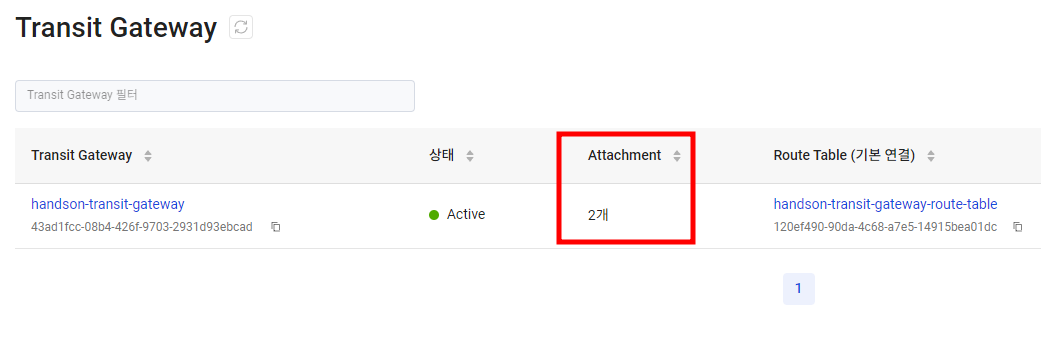

연결 확인




<3> 상대 IP블록에 대해 라우팅 설정하기


1

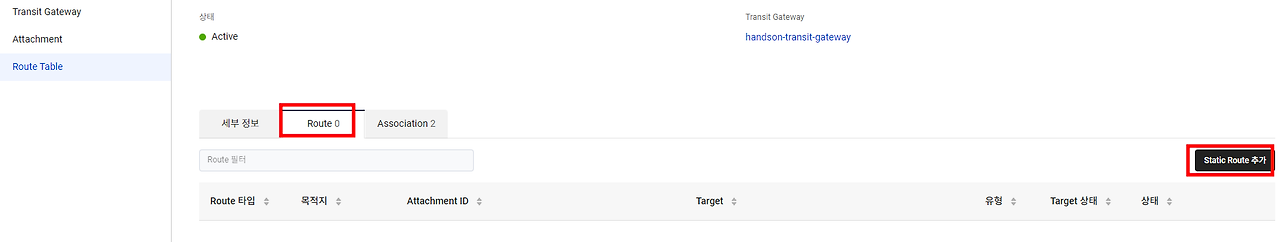

트랜짓 게이트웨이에서 라우팅 테이블 추가

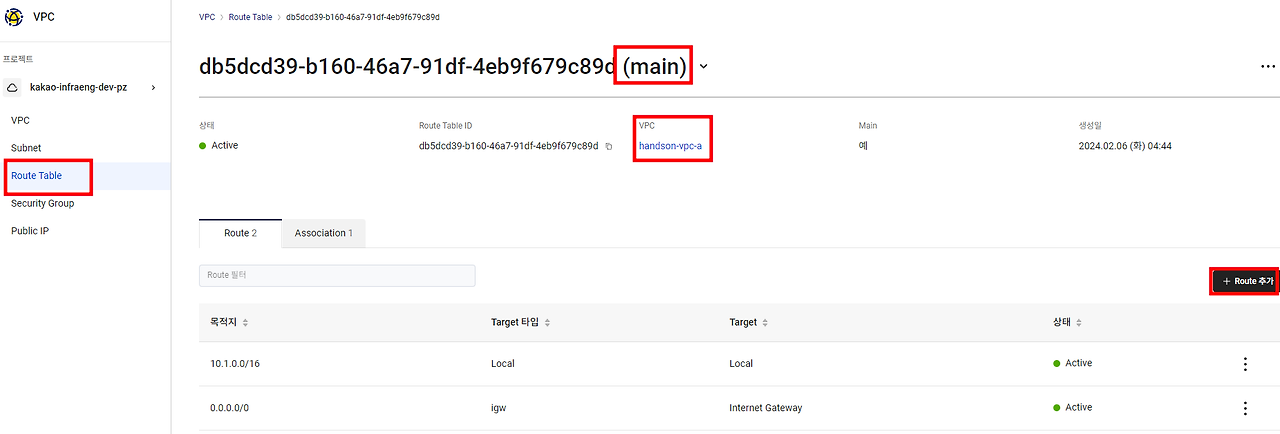

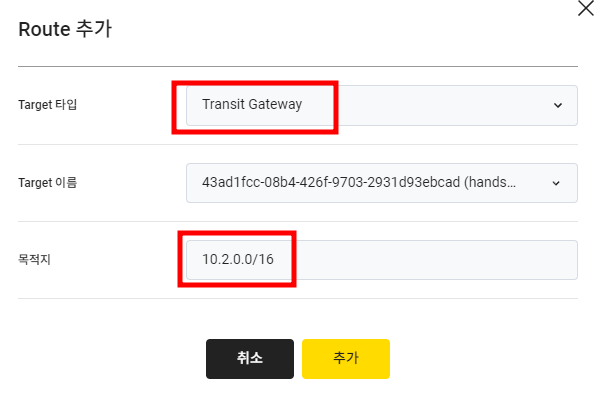

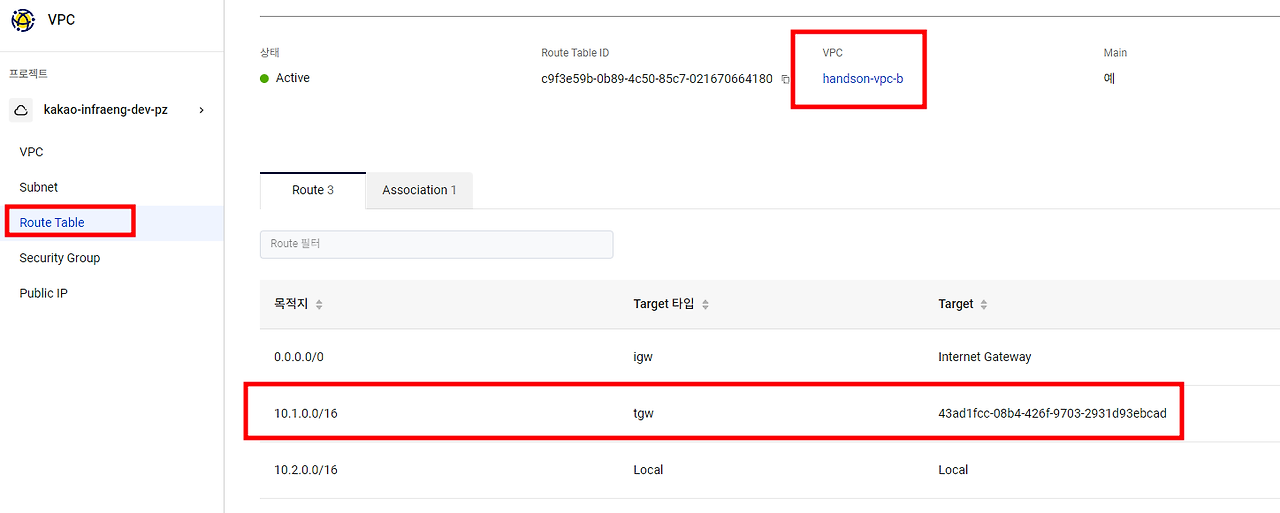

서로 상대 블록에 대해 트랜짓 게이트웨이로 가도록 라우팅 설정이 필요하다.

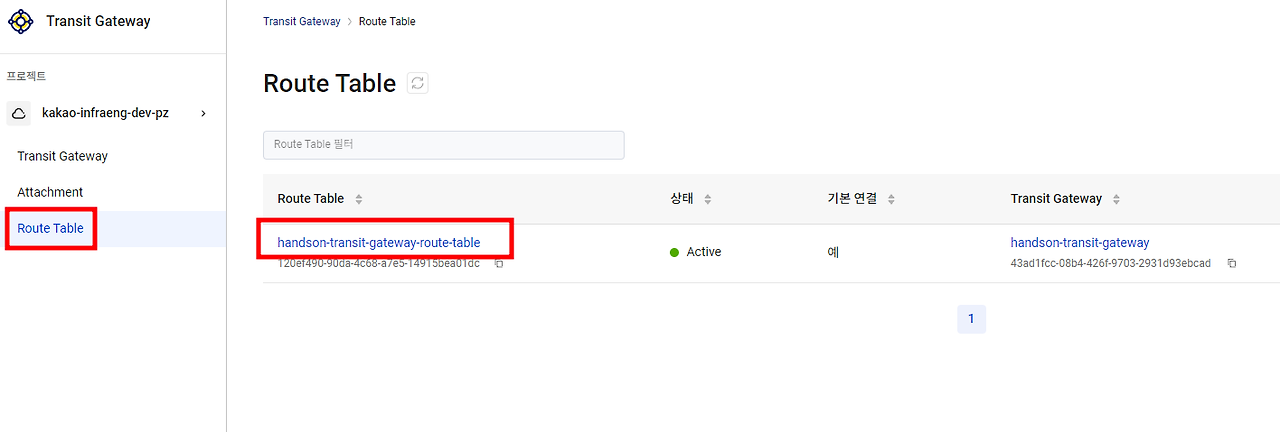

Route Table 메뉴

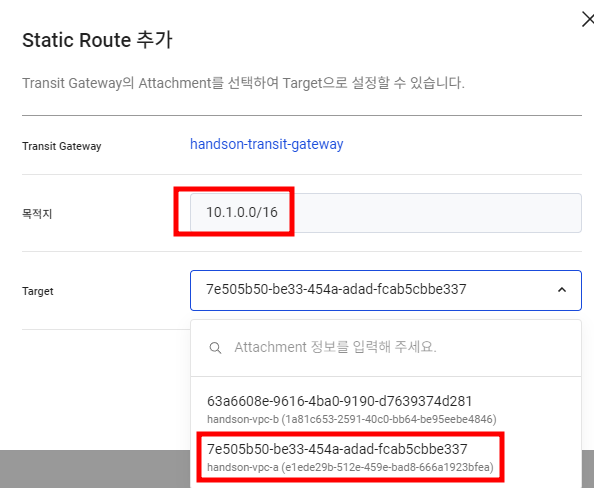

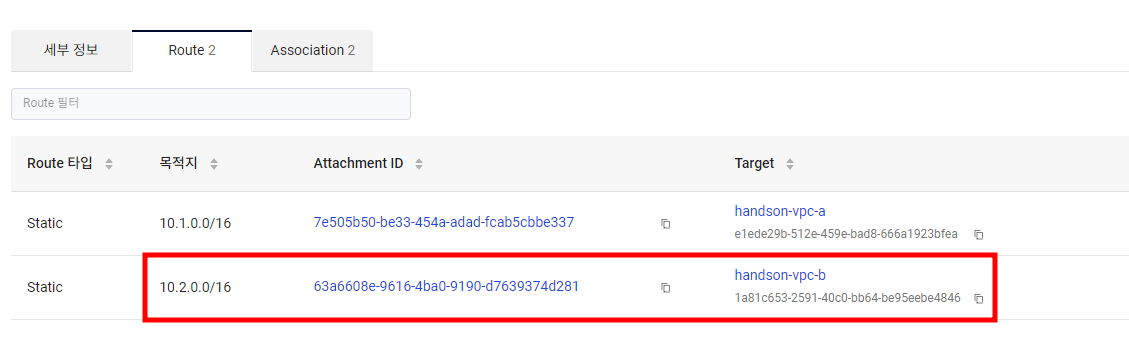

10.1.0.0/16 은 vpc-a로 가도록 라우팅 테이블 추가한다.

10.2.0.0/16 은 vpc-b로 가도록 라우팅 테이블 추가한다.






2

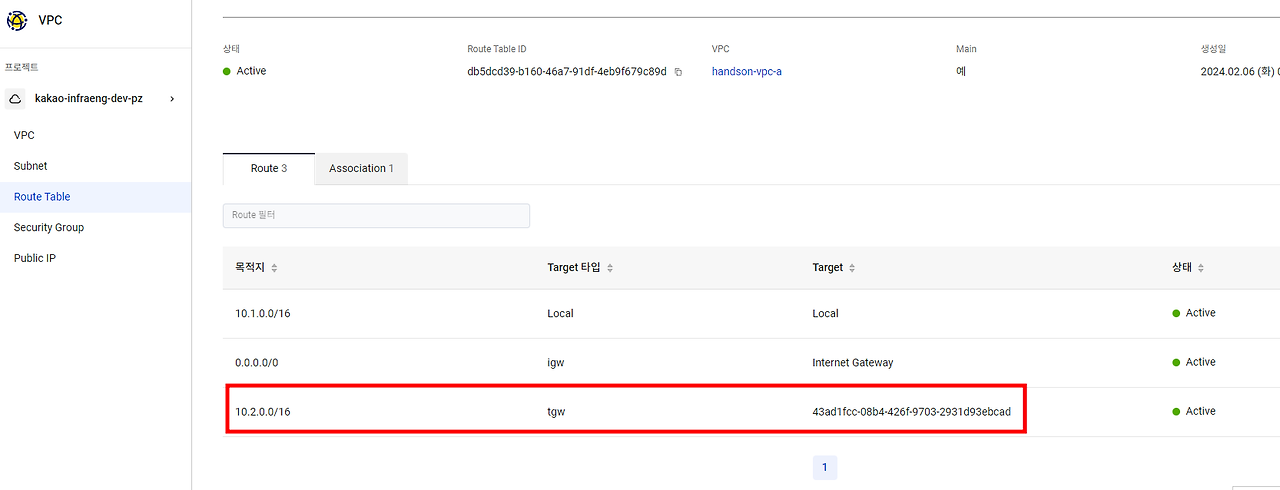

라우팅 테이블 추가 된 거 확인





<4> vpc-a와 vpc-b에 서버 1대씩 만들어 사설 ip로 ping 확인하기



1

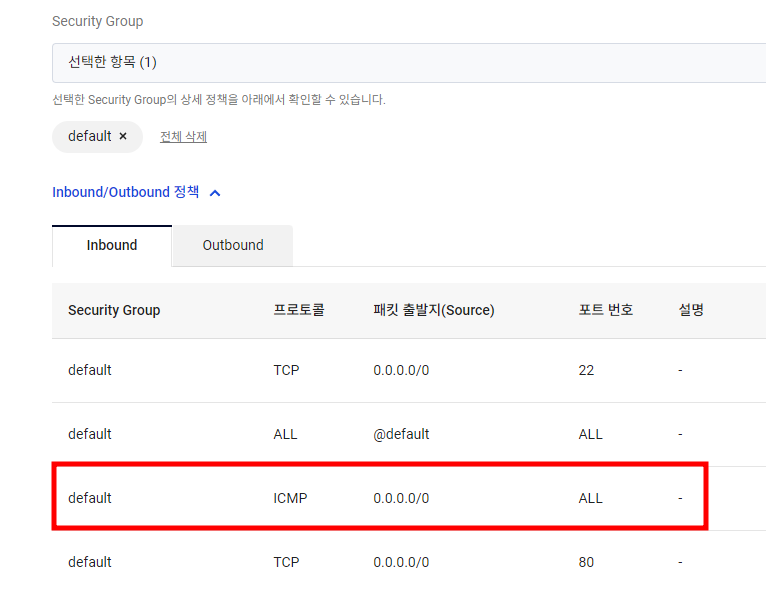

보안 그룹에서 icmp 허용 필요



2

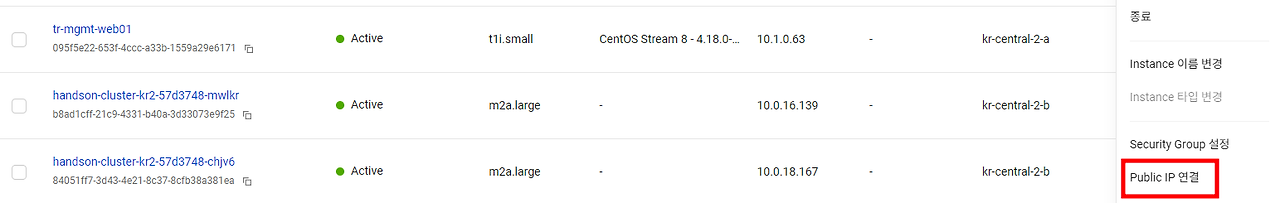

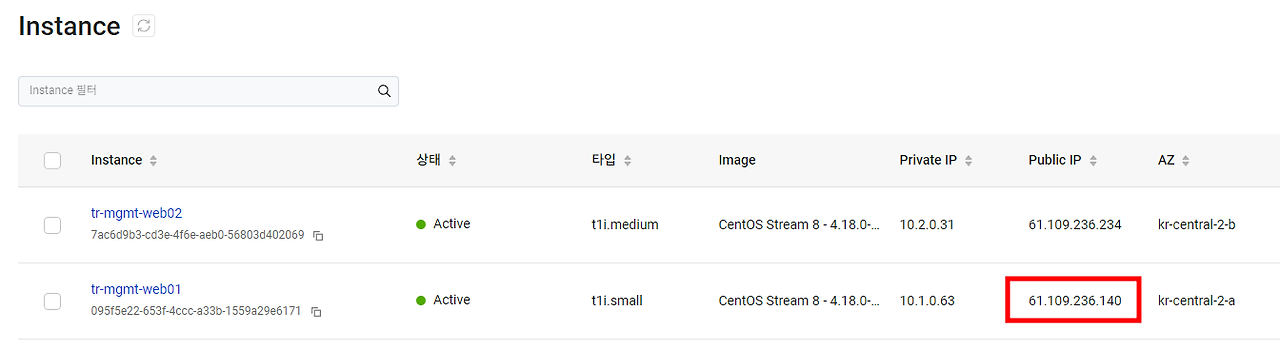

서버 만들고 각 서버에 Public IP 할당해 접속한다.




3

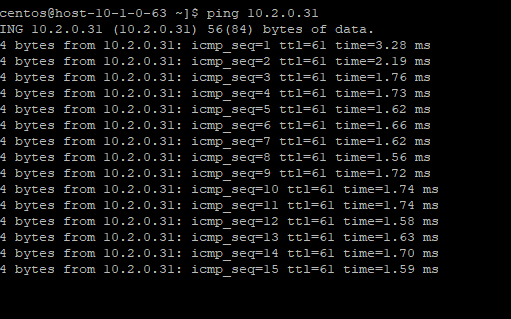

서버 1에 접속해서 2번 사설 ip로 ping 확인

잘 된다.

사설로 통신이 되는 것이다.




<5> 삭제 = VM, 트렌짓게이트웨이  어테치, VPC , 트렌짓게이트웨이 삭제


1

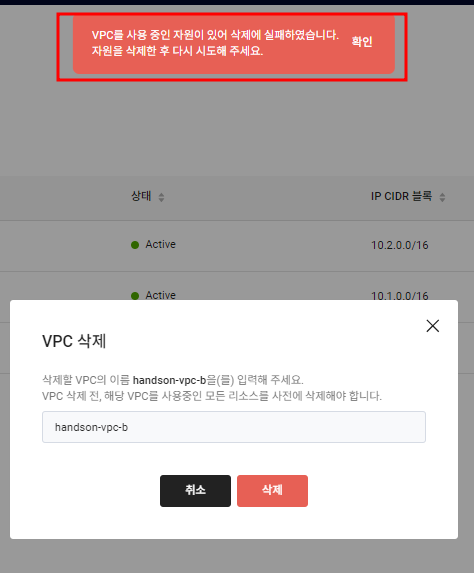

VPC 삭제시도

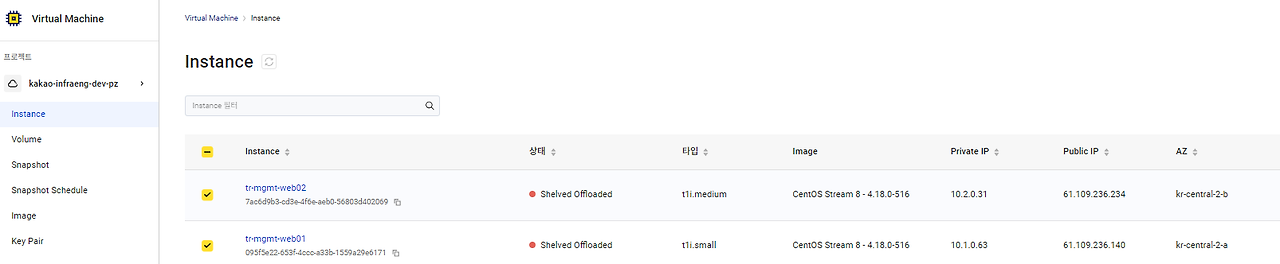

VM삭제하기



2

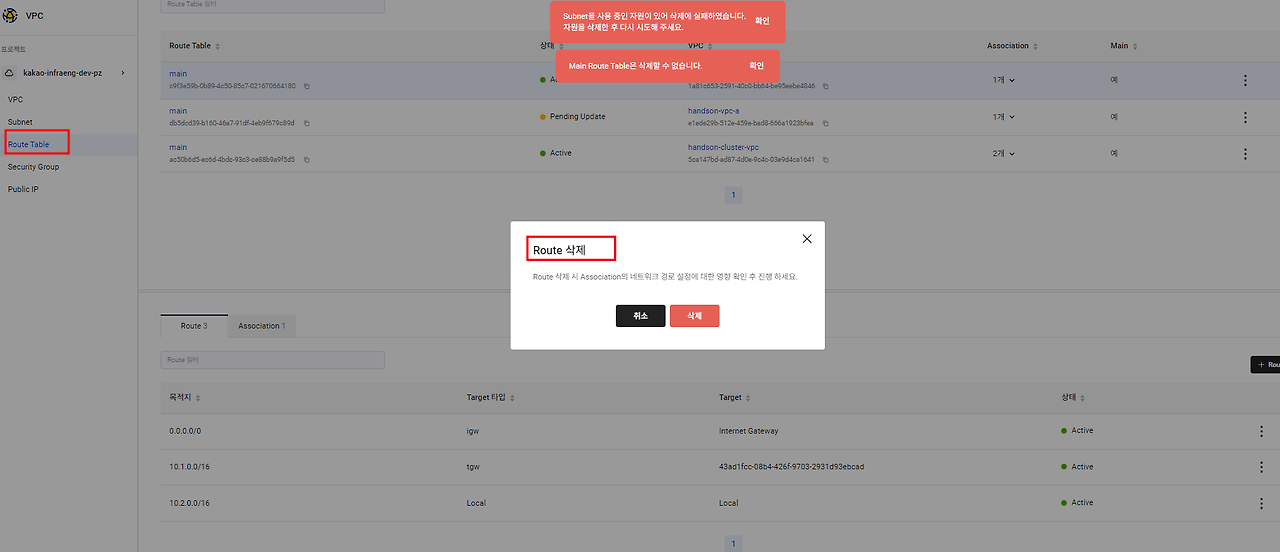

라우트 테이블 삭제하기

트랫짓 게이트웨이 관련 라우트 테이블을 삭제한다.



3

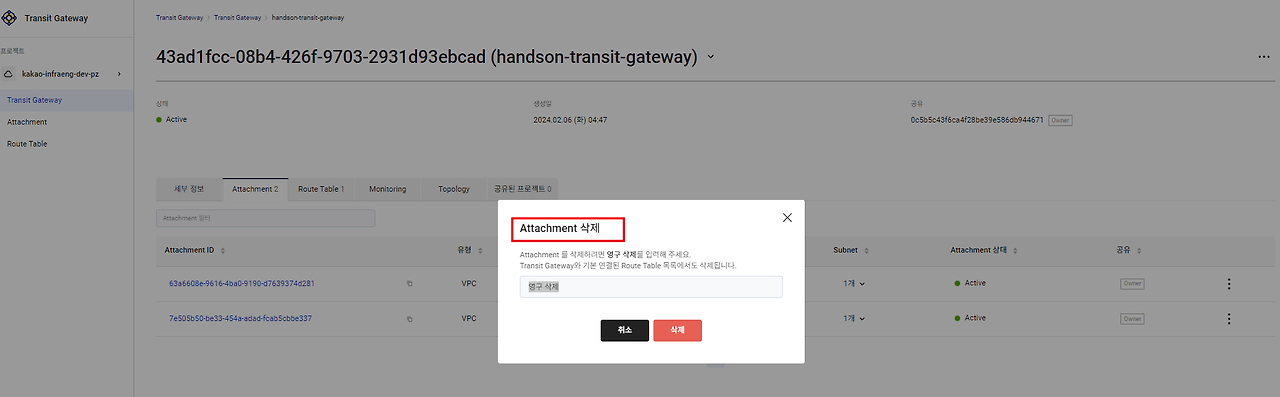

트랜짓 게이트웨어 어테치 삭제



4

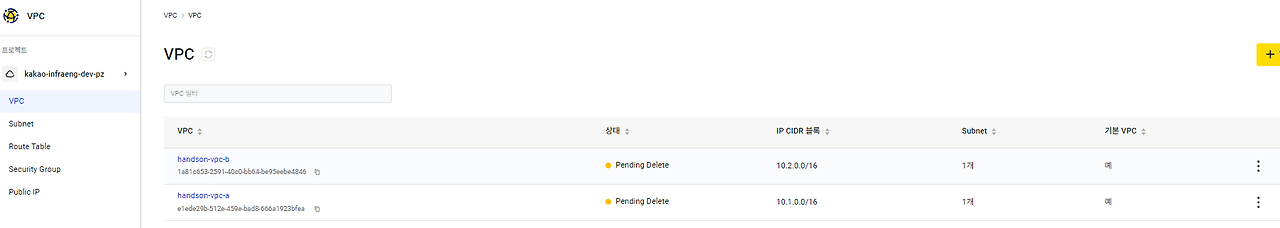

VPC 삭제하기



5

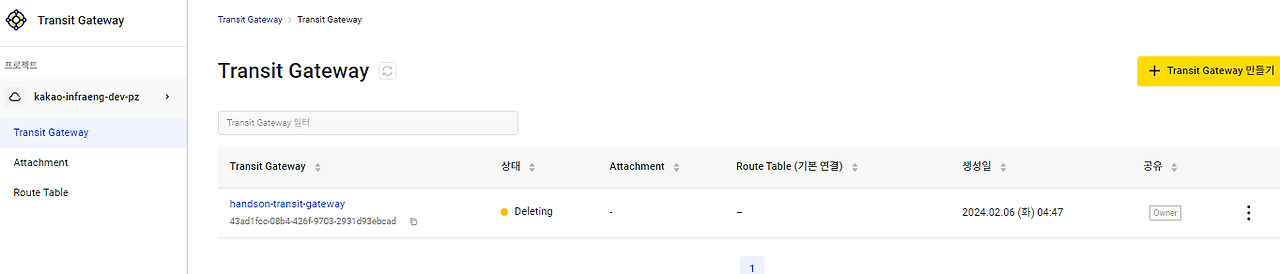

트랜짓 게이트웨이 삭제




<6> 참고 사이트


https://docs.kakaocloud.com/tutorial/fundamentals/tgw-vpc
