by 클라우드 엔지니어 Mar 03. 2019

3.아두이노 교육용RC카 만들기,앱제어-2/3

목차

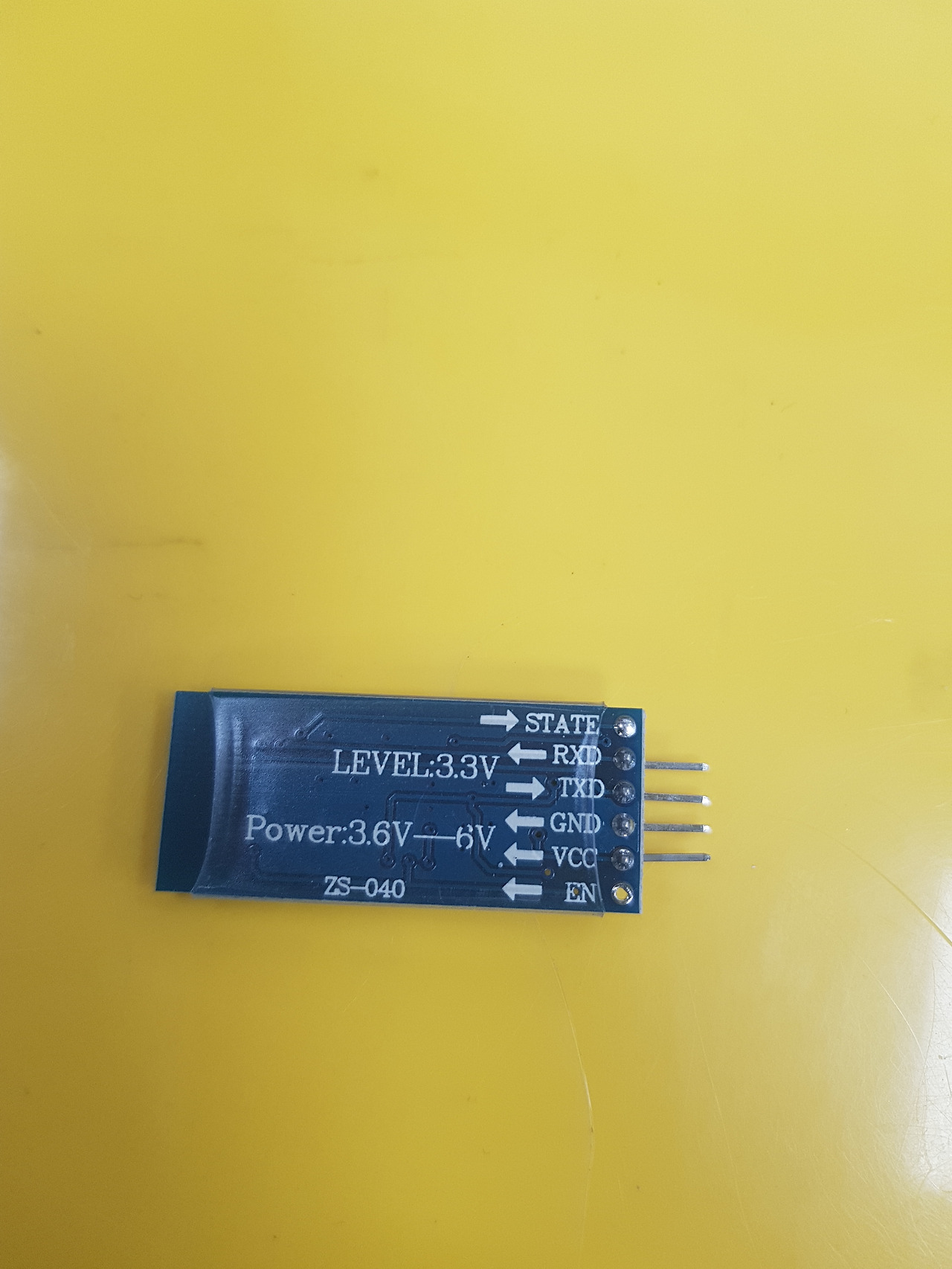

<4> 블루투스 모듈 점검하기, 연결

<5> 소프트웨어 업로드

<6> 앱인벤터로 나만의 앱만들어 보기 -안드로이드




<4> 블루투스 모듈 점검하기,연결


1.케이블과 모듈 연결하기

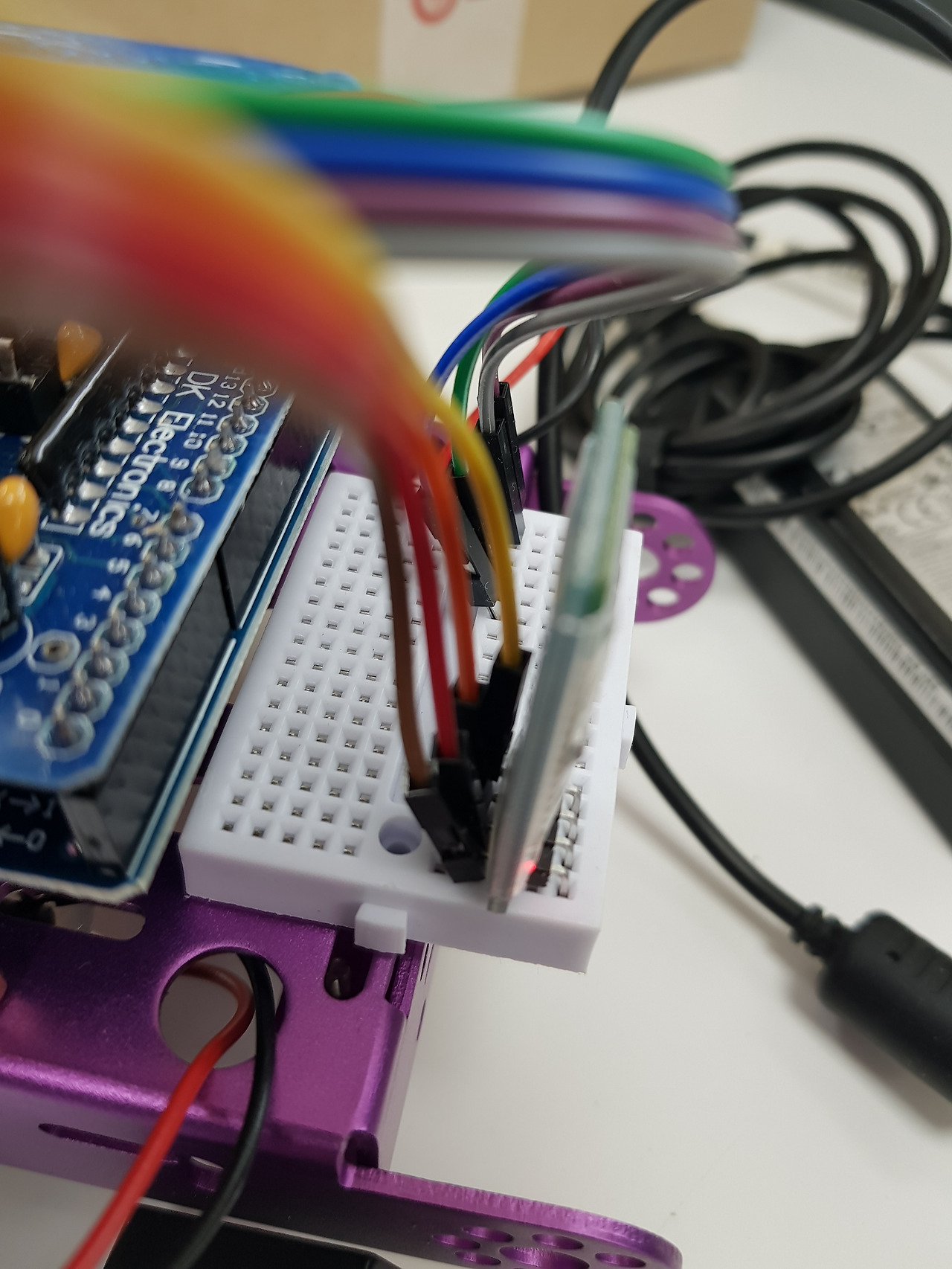

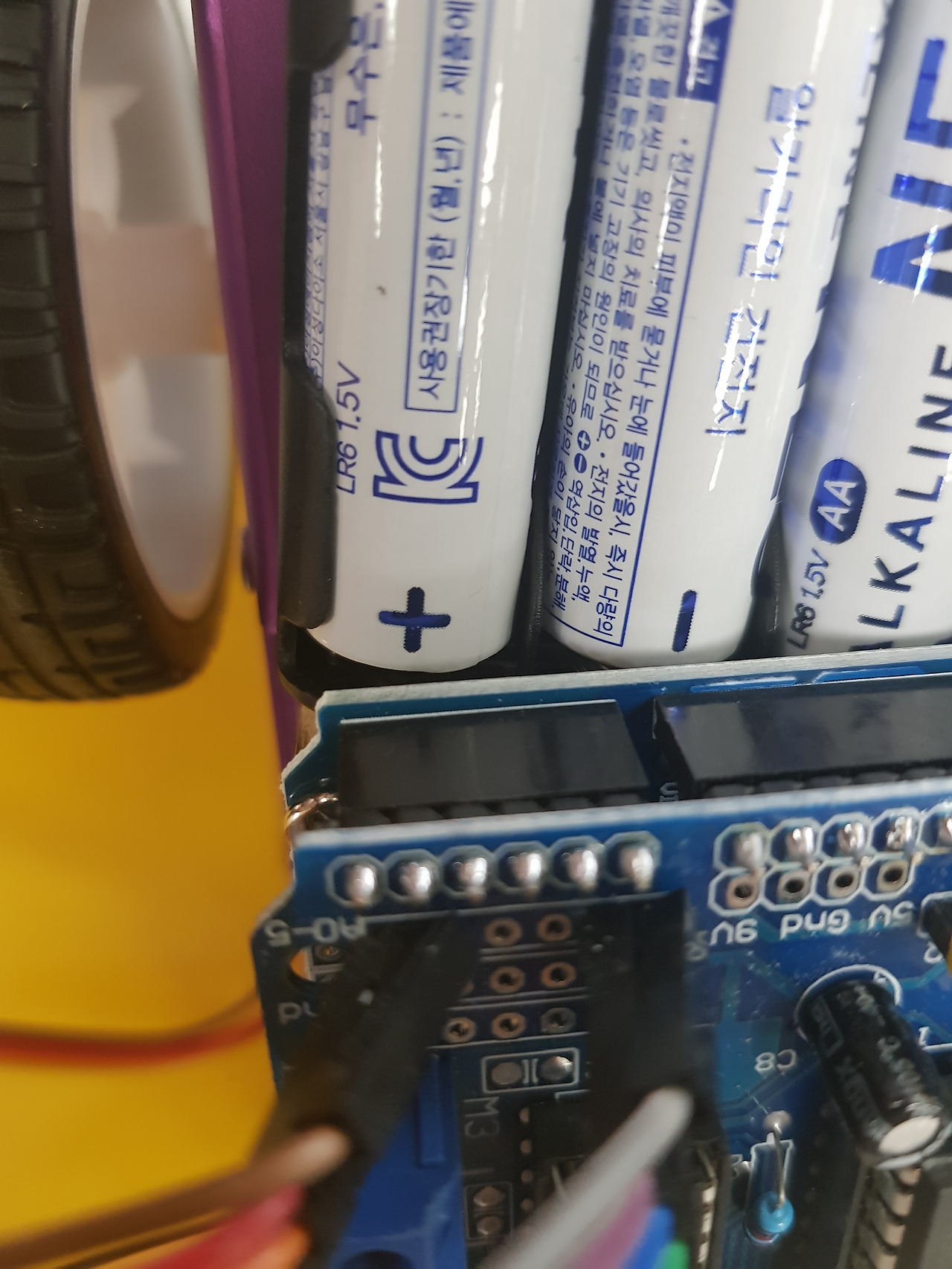

2. 현재 연결된 케이블 상태 확인

1) 갈색(18번)

2) 빨간색 (19번)

3) 주황색(그라운드)

4) 노란색(VCC 전원)

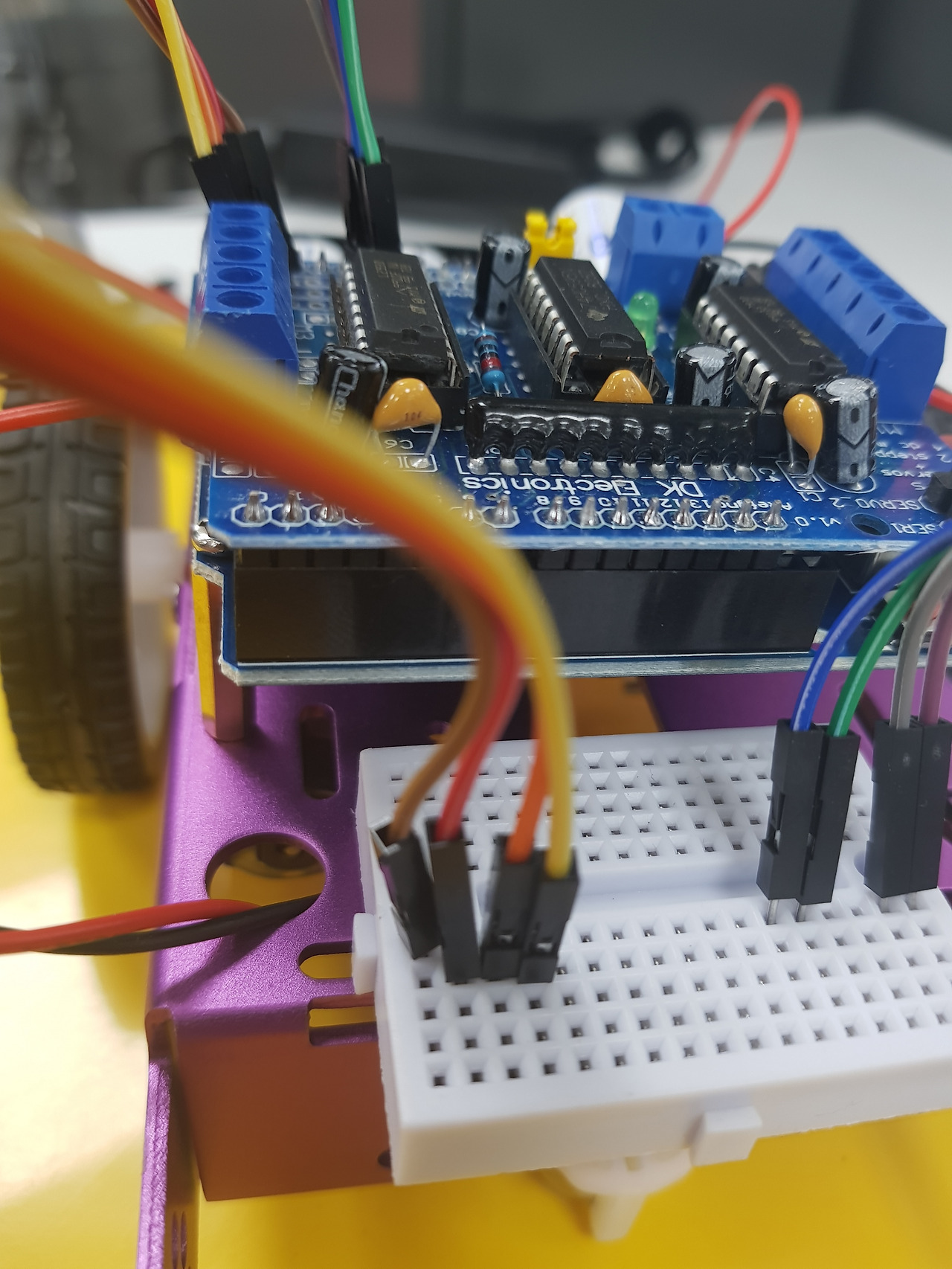

3. 브레드보드에 연결하기


갈색- 빨간색- 주황색 - 노란색

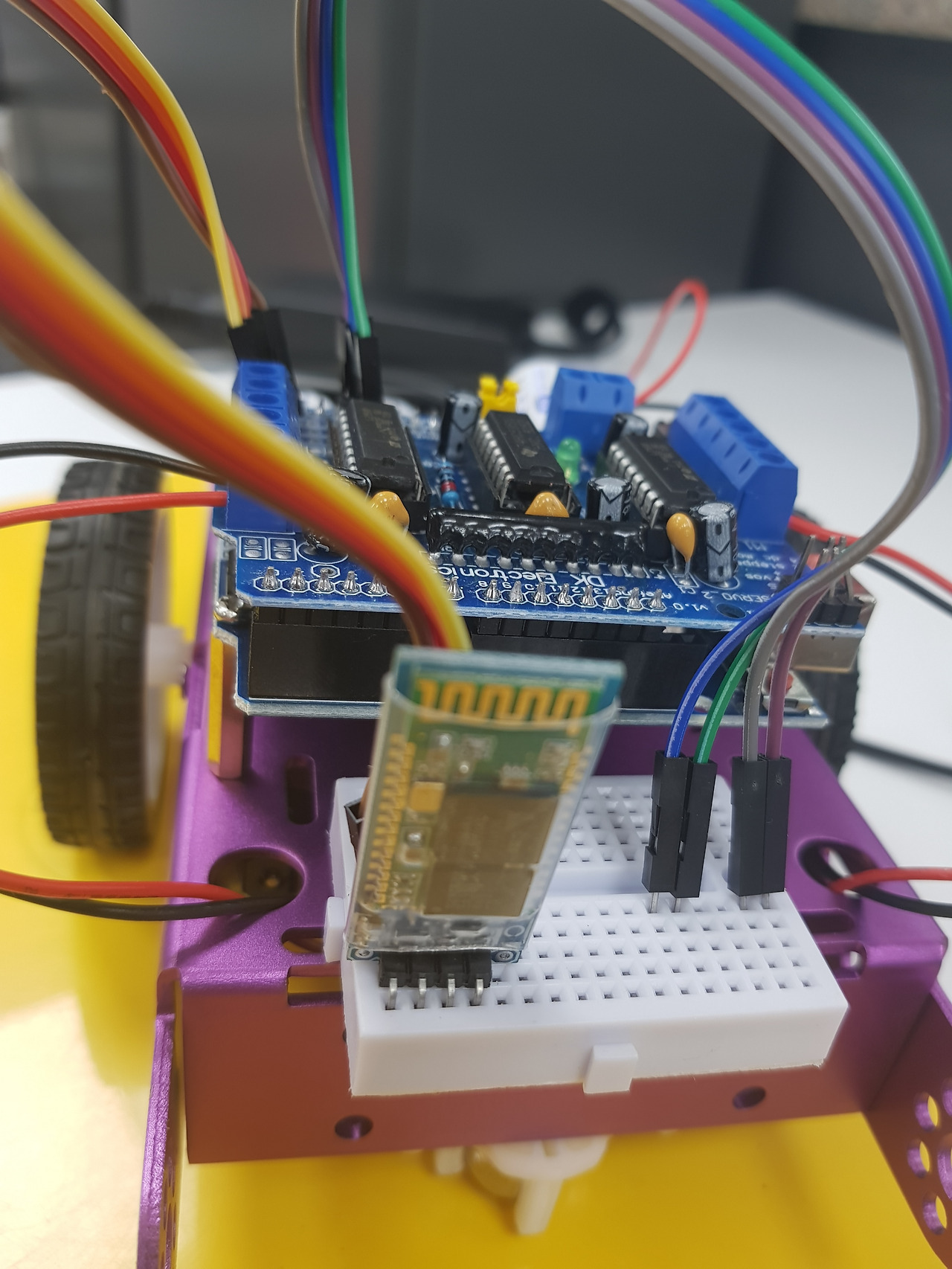

4. 불루투스 모듈 연결하기






<5> 소프트웨어 업로드


1. 블루투스 테스트


통합 IDC 실행


소스 컴파일, 업로드

#include <SoftwareSerial.h>

SoftwareSerial Bluetooth(19, 18); // HC-06(TXD), HC-06(RXD)

void setup()

{

  // Open serial communications and wait for port to open:

  Serial.begin(19200);

  Serial.println("Ready..");

  // set the data rate for the SoftwareSerial port

  Bluetooth.begin(9600);

//  Bluetooth.println("AT");  // Test Module

}

void loop() // run over and over

{

  if (Bluetooth.available())

    Serial.write(Bluetooth.read());

  if (Serial.available())

    Bluetooth.write(Serial.read());

}




2. 블루투스  이름 바꾸기

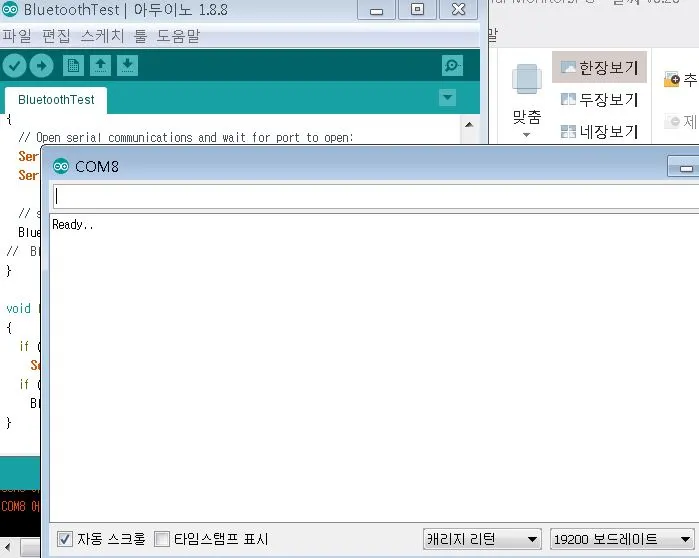

시리얼 모니터 띠워서 블루투스 이름 변경하기


돋보기 처럼 생긴 시리얼 모니터 띠우기

19200으로 연결 속도 바꾸기 - Ready 뜨는지 확인


AT+NAMESEO1

<- 블루투스 이름을 SEO1으로 변경하기.




SEO1으로 변경한다.

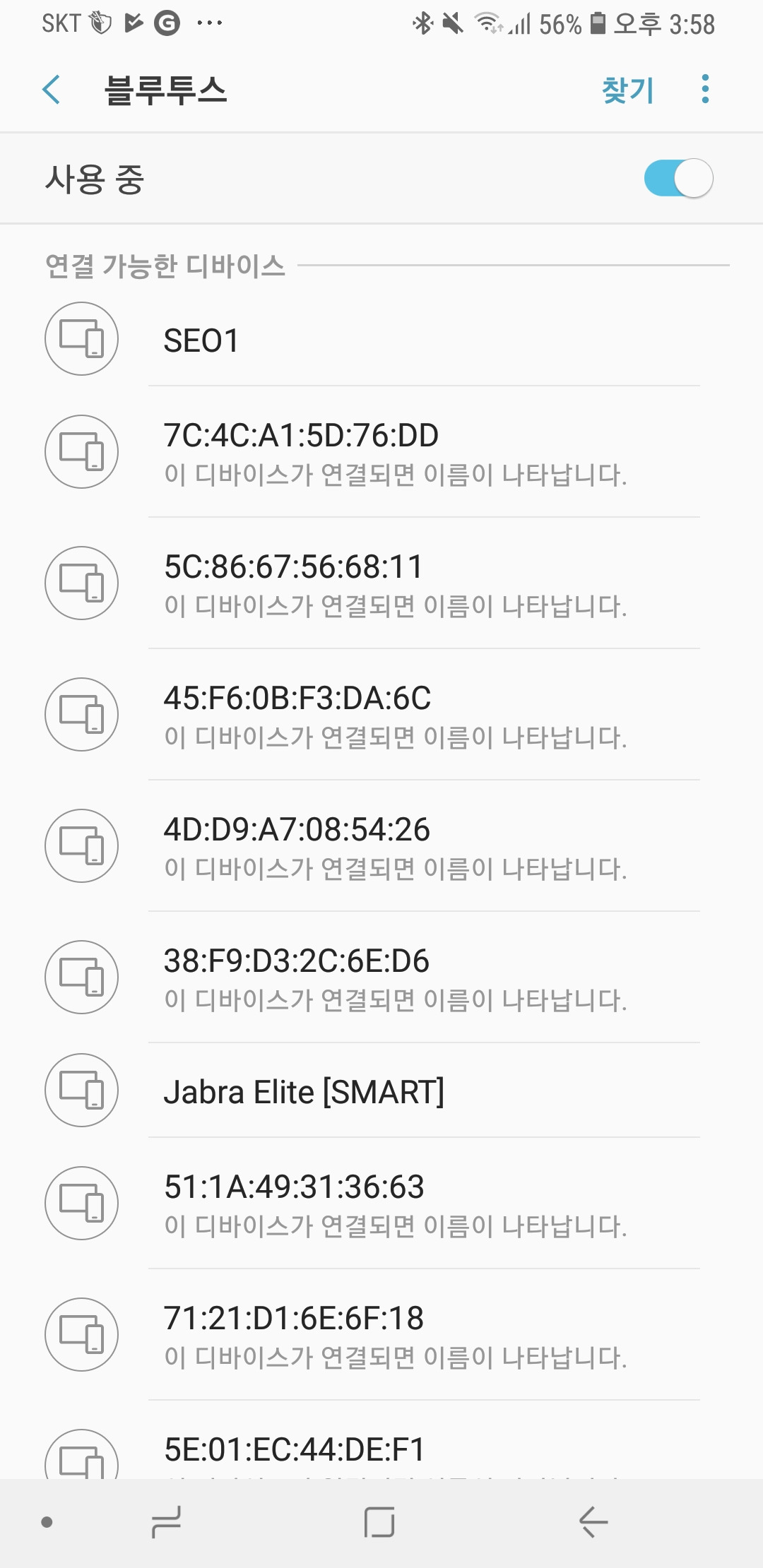

3. 스마트폰에서 블루투스 되는지 확인 . SEO1 이 있다 ^^







<6> 앱인벤터로 나만의 앱만들어 보기 -안드로이드


1. 앱인벤터 접속하여 앱 만들기 http://appinventor.mit.edu/explore/

앱인벤터 가입하기









다음은


앱 연동하기 https://brunch.co.kr/@topasvga/479



감사합니다.
