by Master Seo Jul 30. 2019

144.AWS와 IDC간 VPN 연결하기

<1>   AWS와 IDC간  VPN 연결의 이해

<2> 구성도

<3>  VPC  Wizard로  VPC와 VPN연결 같이 만들기

<4>  VPC 만들어진 상태에서 VPN만  연결 하기

<5>  BGP 설정을  권장한다.

<6> VPN은 1달에 22분 다운될수 있다.




<1>   AWS와 IDC간  VPN 연결의 이해

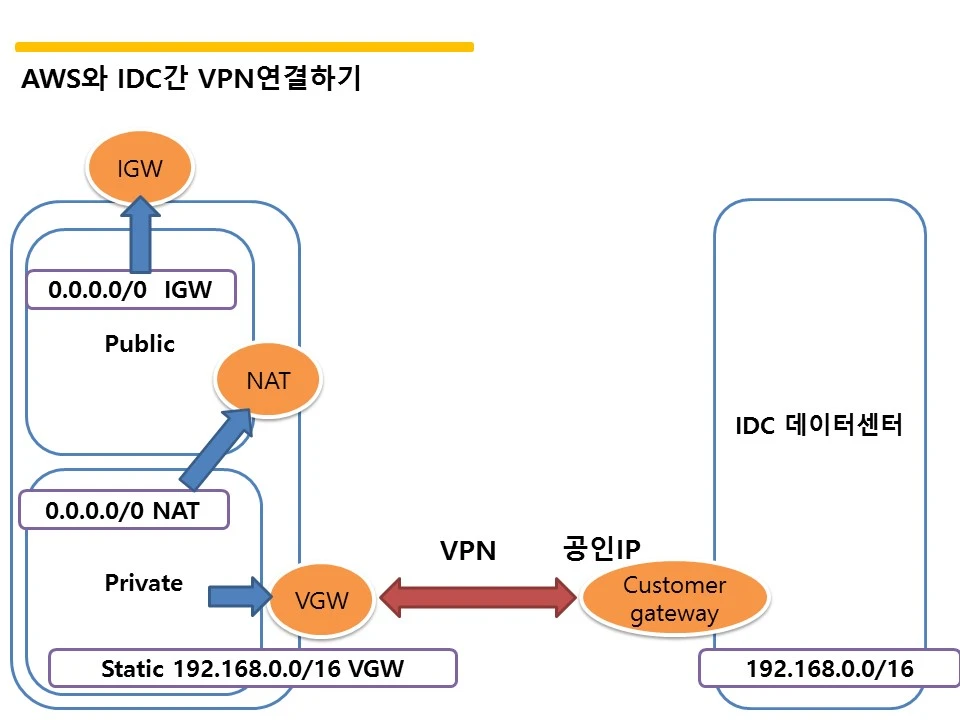

<2> 구성도


사전 조건

Customer gateway는 공인IP이여야 한다.

해당 IP는 IDC 데이터센터에서 할당 받아야 한다.

보통 방화벽의 VIP를 사용한다.




<3>  VPC  Wizard로  VPC와 VPN연결 같이 만들기

기존 네트워크(VPC)가 있는경우는 VPN을 만들면 된다.

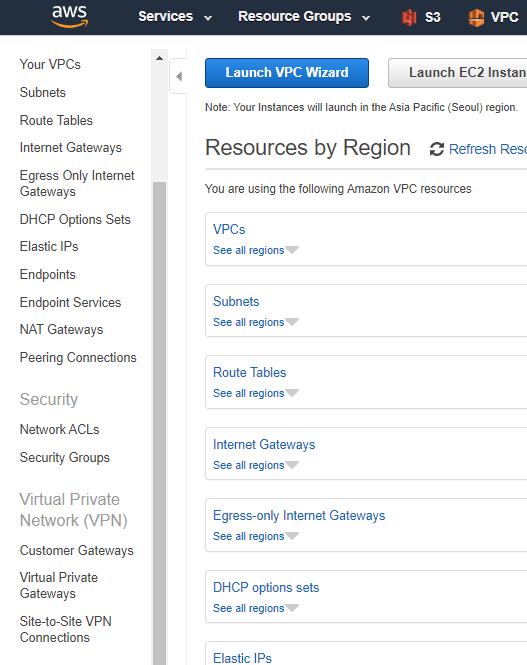

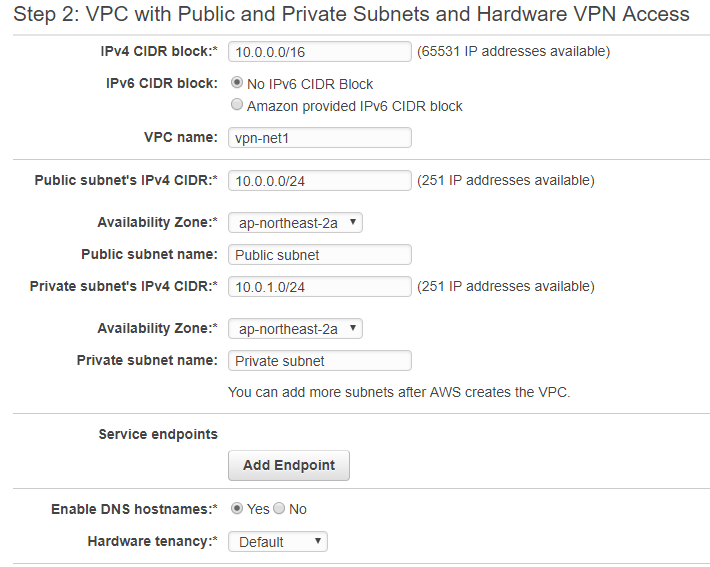

1.  VPC 마법사로  기본 네트워크  생성한다.

Public  +  Private  + VPN  구성을 한다.

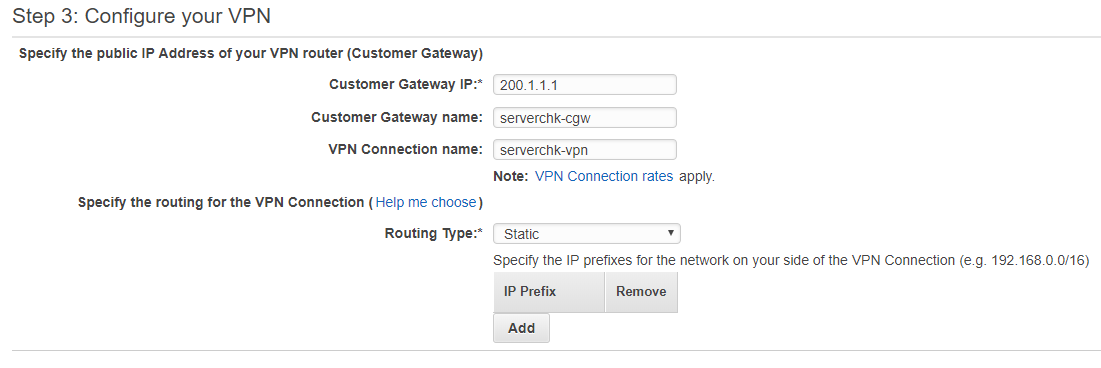

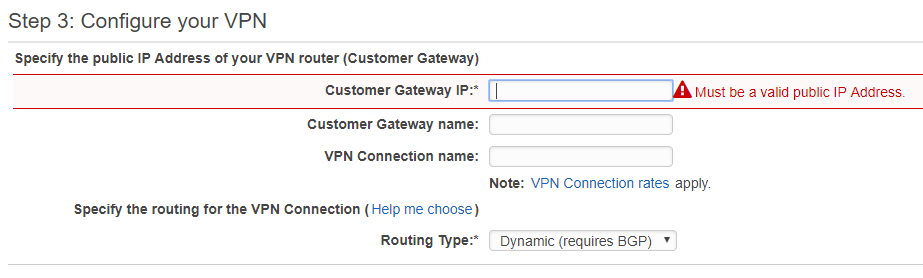

2. VPN 연결 설정을 한다.

CGW 를 공인IP로 설정한다.


Routing 타입을 Staic으로 설정한다.

다이나믹 라우팅인 BGP로 해도 되나 복잡하다.


3. 네트워크가 생성되는데  15분 걸린다.



4. 생성된 네트워크를  확인 해보자

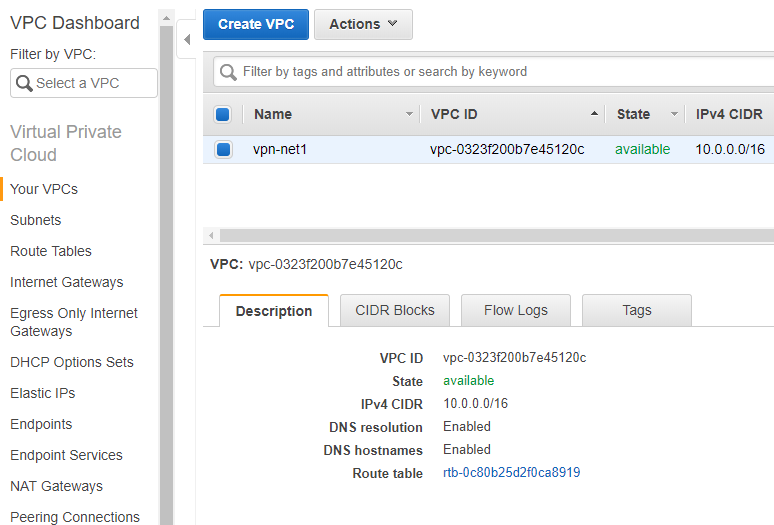

VPC 네트워크  10.0.0.0/16 으로 되어 있다.

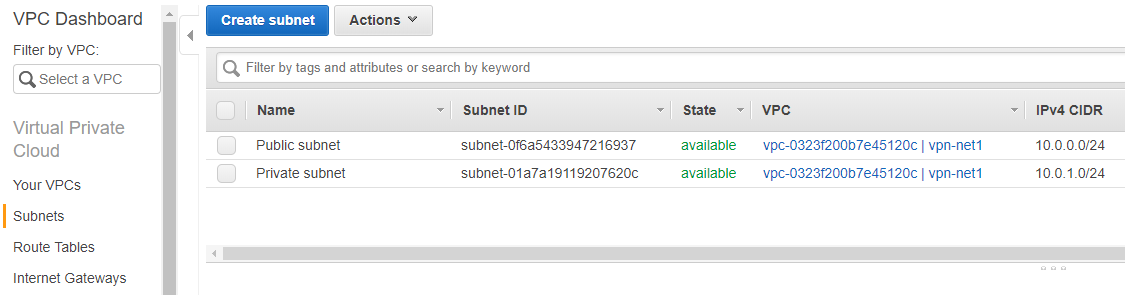

서브넷은 Public과 Private로 되어 있다.

Public (10.0.0.0/24 ) Private(10.0.1.0/24)되어 있다.

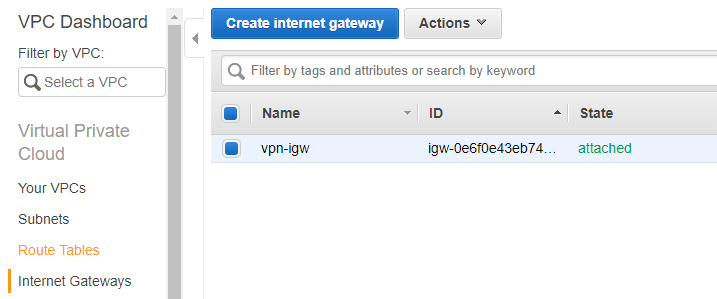

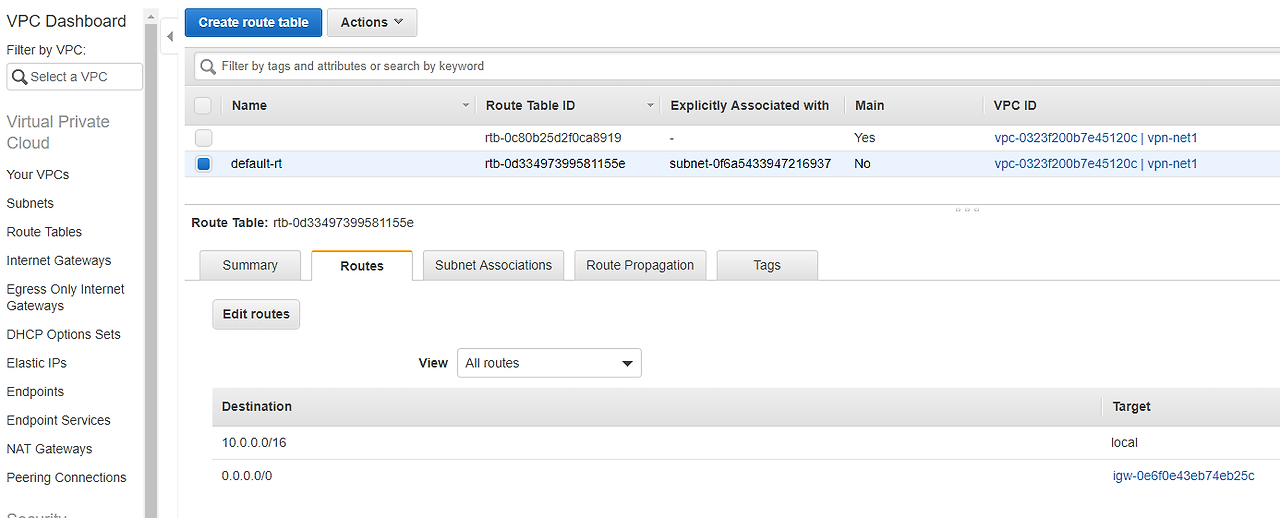

디폴트라우팅은  IGW로 잡혀있다.

defaut-rt

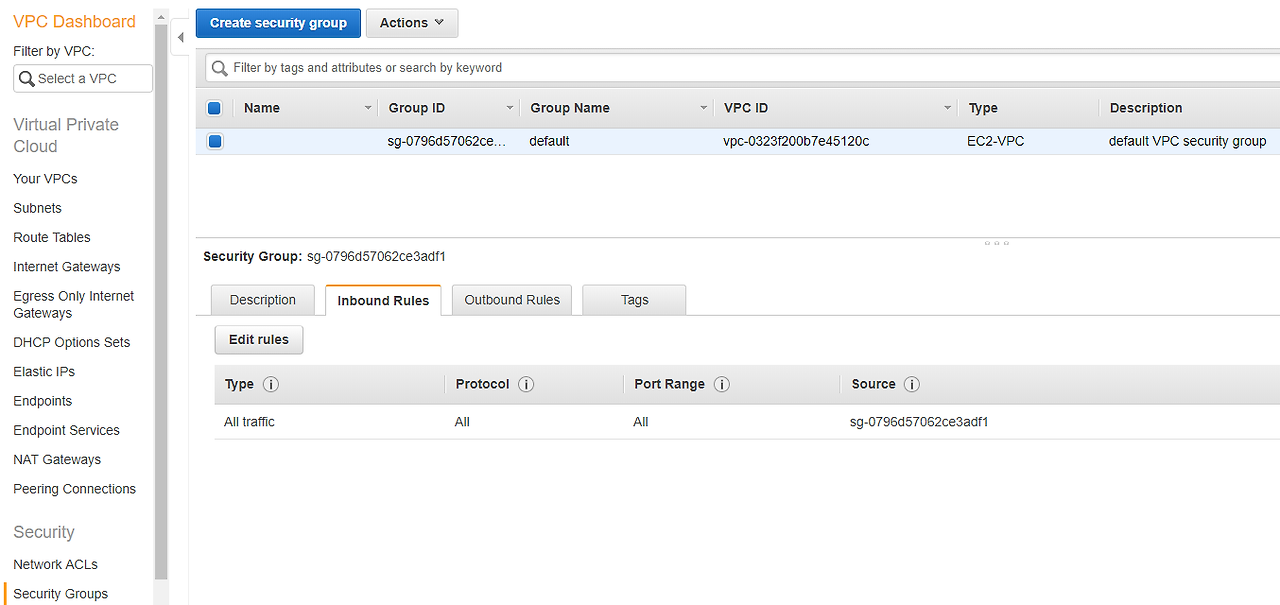

디폴트 보안그룹은 모두 허용되어 있다.

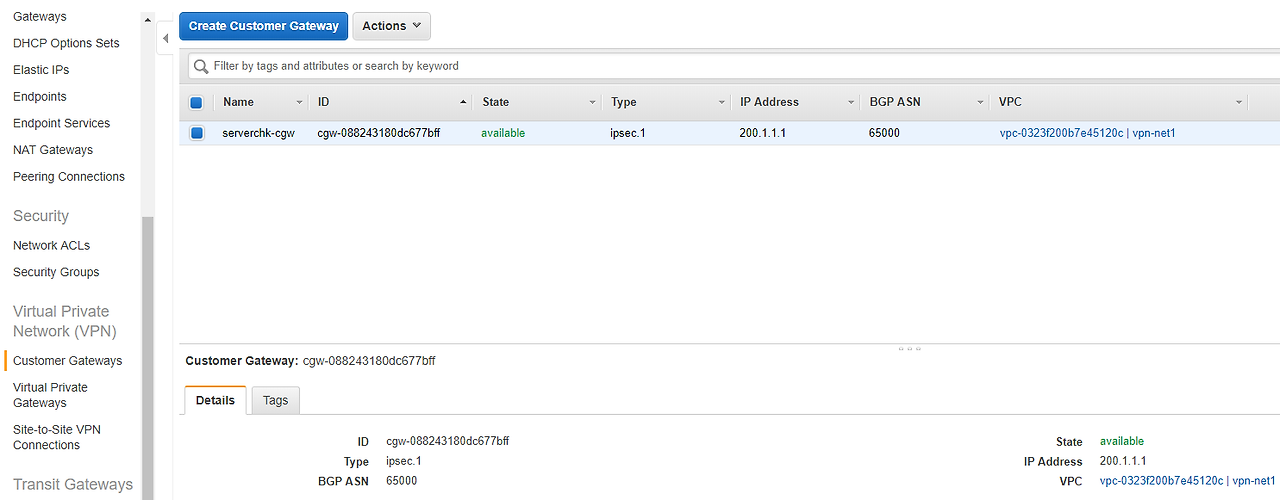

IDC쪽의 커스텀 게이트웨이 CGW도 생성 되어 있다.

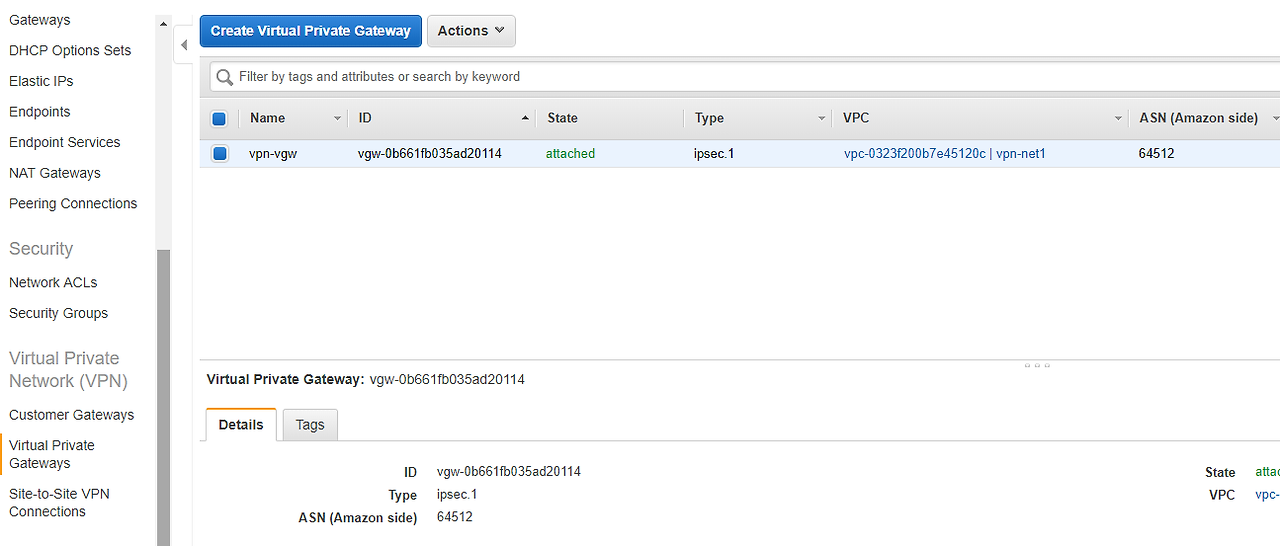

AWS 쪽 네트워크에도 게이트웨이인  VGW가  생성 되어 있다.

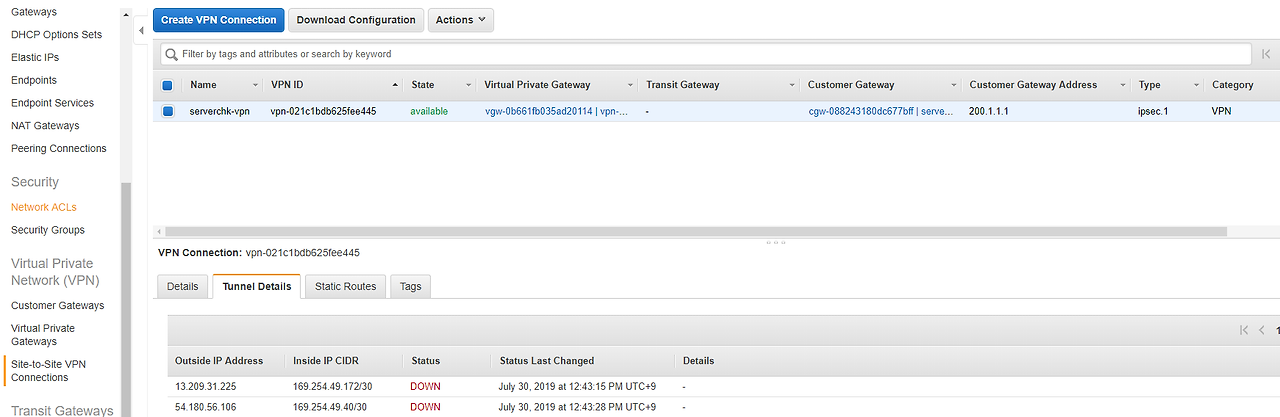

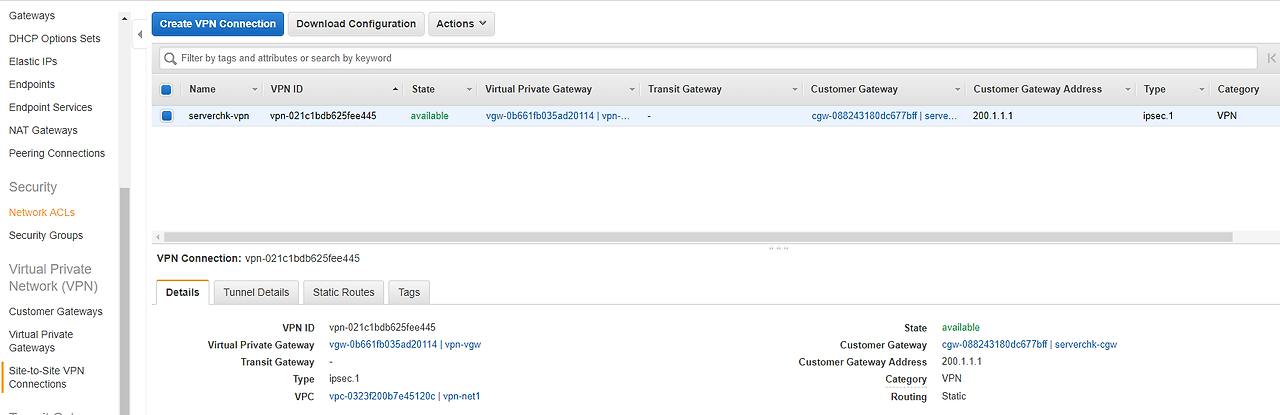

VPN 연결확인


Site-to-Site  VPN Connection > Tunnel Details 에서 VPN연결 상태를 확인한다.




5. 설정 Config를  다운 받을수 있다.

Download Configuration  >  Download에서 환경 설정 결과를 다운로드 할수 있다.


Inside IP CIDR 169.254.49.172/30 일때 ,

일반적으로

AWS 홀수 169.254.49.173

VPN 짝수  169.254.49.174

IDC  VPN 장비에서 169.254.49.173 로 라우팅을 잡아야 한다.



6.  Route Tables 에서   Route Propagation  Yes로 변경

https://docs.aws.amazon.com/vpn/latest/s2svpn/SetUpVPNConnections.html



7. 테스트후  삭제 필수

VPC > VPN  , 커스터머 게이트웨이 , VPN게이트웨에 3개 반드시 Delete !!!



<4>  VPC 만들어진 상태에서 VPN만  연결 하기


1. Customer Gateways 생성

2. Virtual Private Gateway 생성

4.  Route Tables 에서   Route Propagation  Yes로 변경

https://docs.aws.amazon.com/vpn/latest/s2svpn/SetUpVPNConnections.html

5. Site-to-Site VPN Connections  생성



특이 사항

# J사  VPN장비 연동시  : 세션2개 연결됨.  정상 서비스 됨.

# C사  VPN장비 연동시  : 세션 1개만 연결되는 현상,  기존 연결된 VPN세션들 끊겨 장애 발생.



<5>  BGP 설정을  권장한다.

VPN연동은 BGP 설정을 권장한다.

장비간 연동 네트워크인 /30은 별도로 관리해서 할당한다.




# 참고1

https://docs.aws.amazon.com/ko_kr/vpn/latest/s2svpn/VPNTunnels.html


#참고2

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/VPC_Scenario3.html

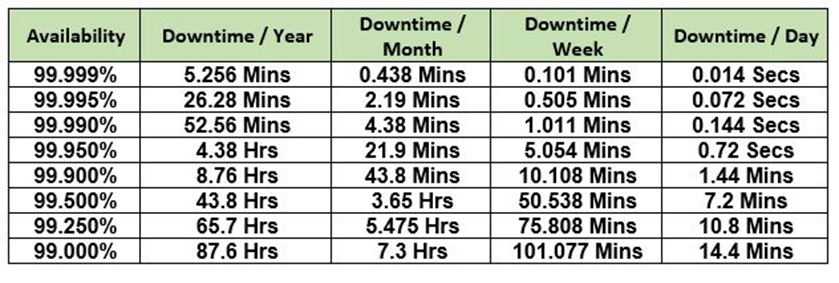

<6> VPN은 1달에 22분 다운될수 있다.


SLA가 99.95% 이다.

정기점검등으로 다운 될수 있다.

민감한 금융서비스는 VPN으로 서비스하지 않도록 해야 한다.

전용선을 연결해야 한다.





감사합니다.
