by Master Seo Feb 26. 2020

12.아두이노에 블루투스 연결하기

​빨----주------노--초 연결법

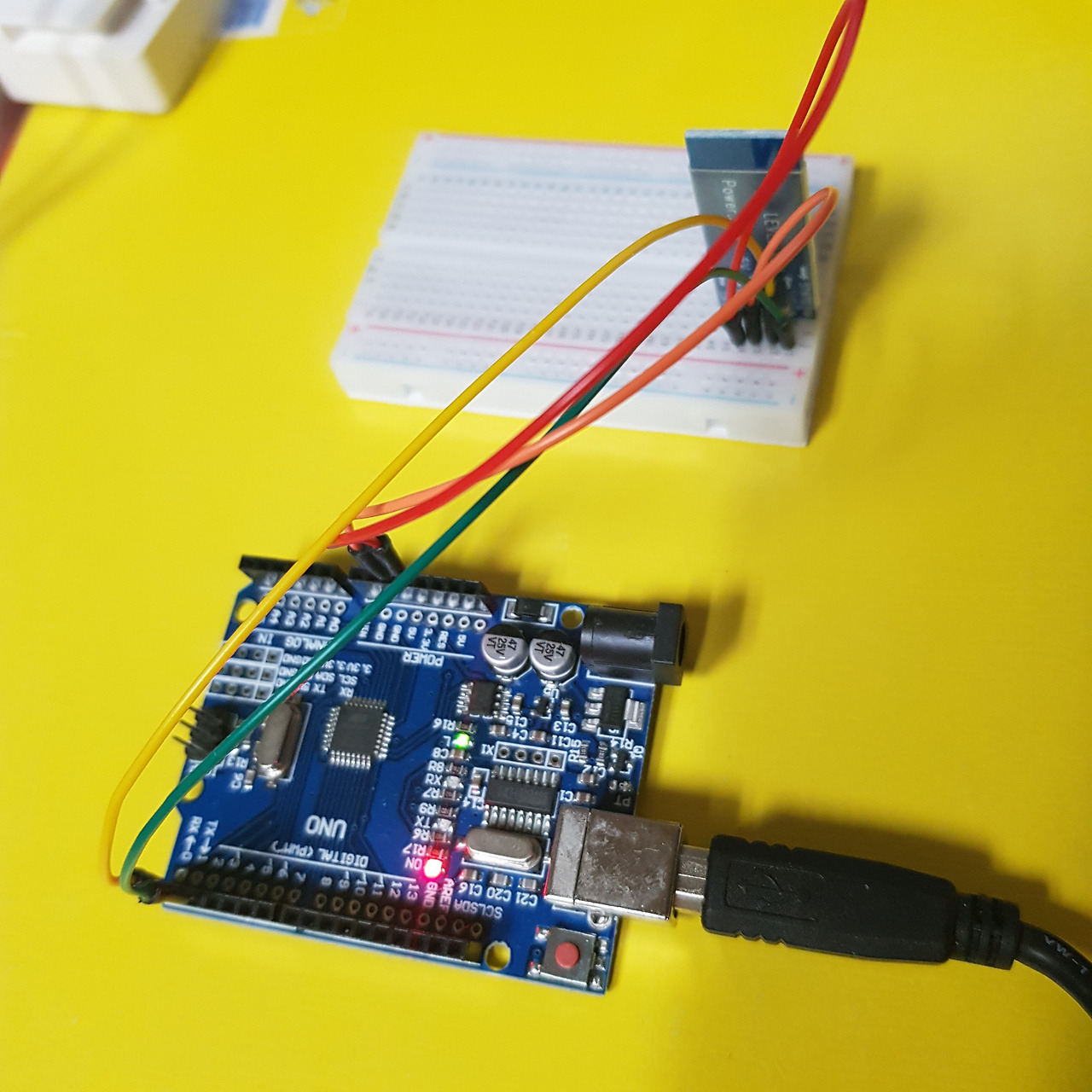

아두이노에 블루투스 연결하기



1. 블루투스 모듈(HC-06)연결 하기


VCC - GND --- TX-RX

전원-- 그라운드- 발신-수신

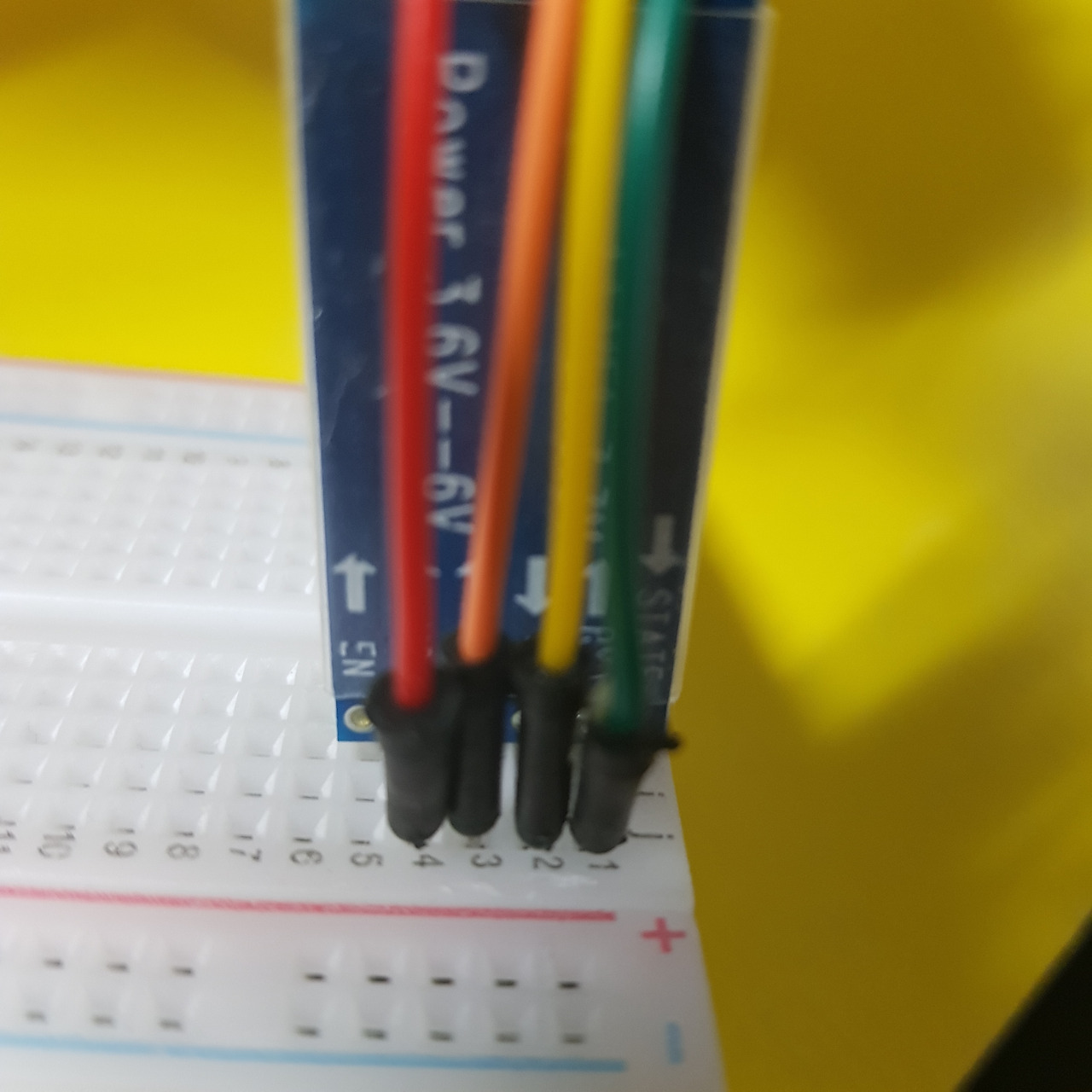

빨----주------노--초 연결법





빨 --- 주 ----- 노--- 초

VCC -그라운드-발신 - 수신

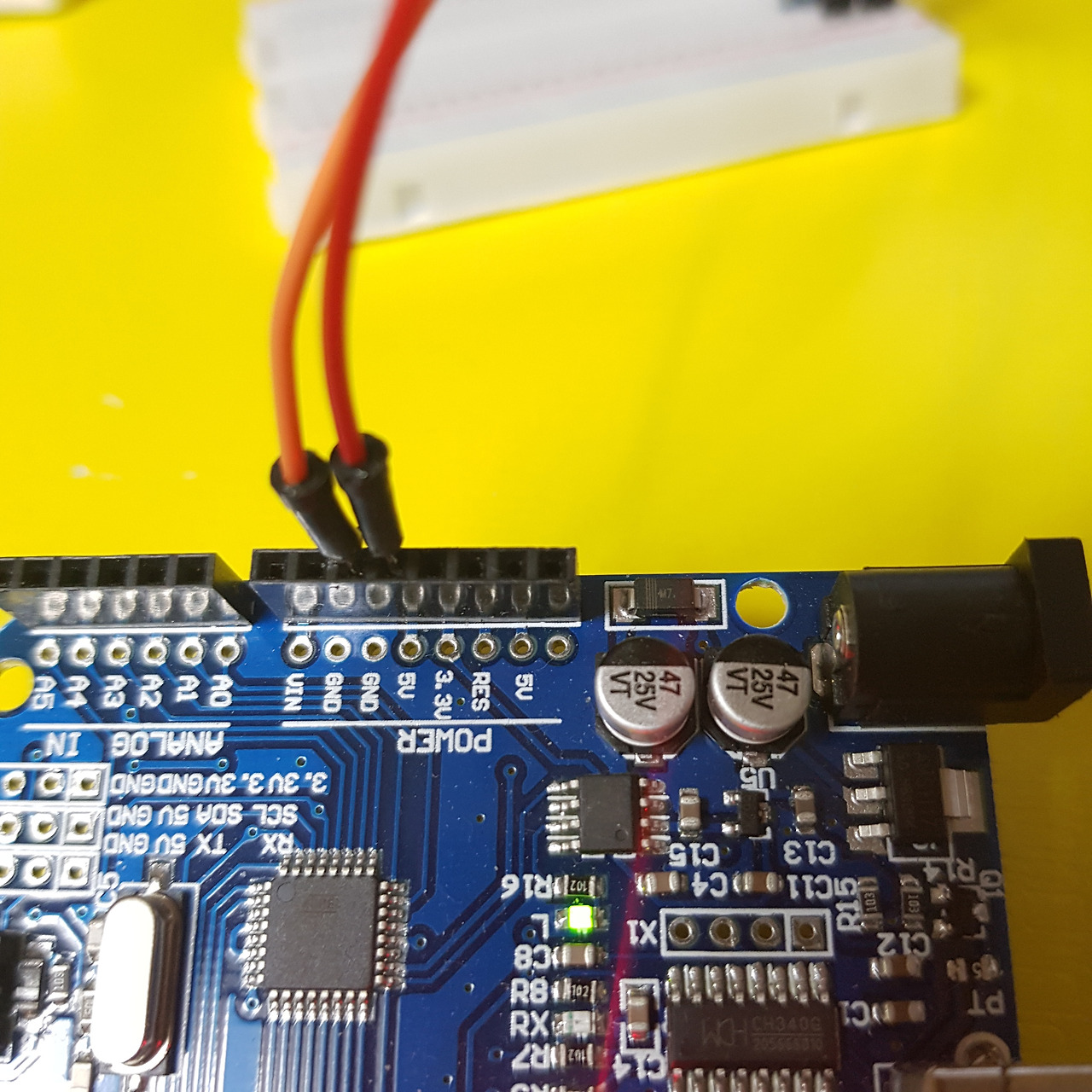

빨간 = 5V

주황 = GND

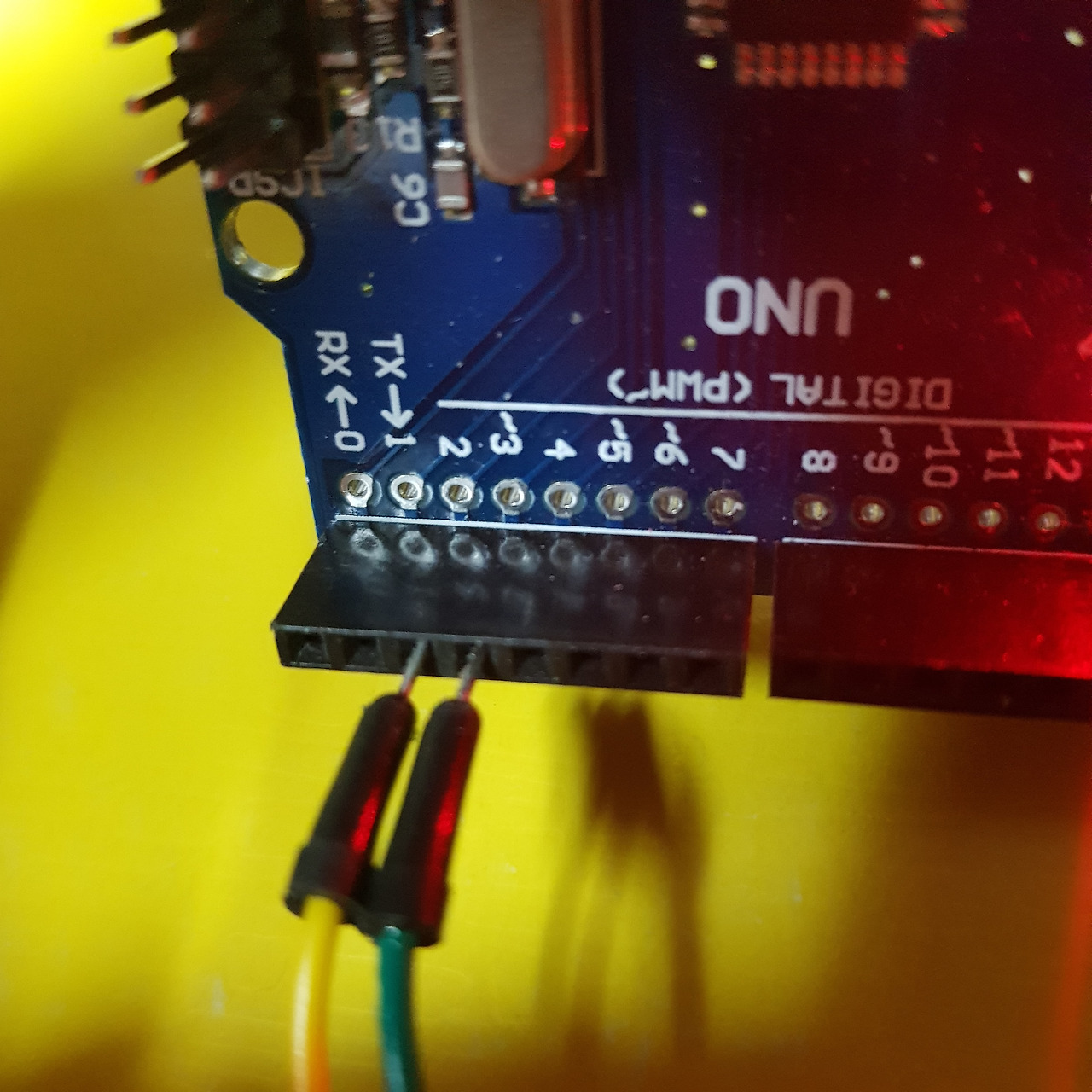

노란 = 2번

초록 = 3번 연결




#include <SoftwareSerial.h>

SoftwareSerial Bluetooth(3, 2); // HC-06(TXD), HC-06(RXD)

void setup()

{

  // Open serial communications and wait for port to open:

  Serial.begin(19200);

  Serial.println("Ready..");

  // set the data rate for the SoftwareSerial port

  Bluetooth.begin(9600);

//  Bluetooth.println("AT");  // Test Module

}

void loop() // run over and over

{

  if (Bluetooth.available())

    Serial.write(Bluetooth.read());

  if (Serial.available())

    Bluetooth.write(Serial.read());

}

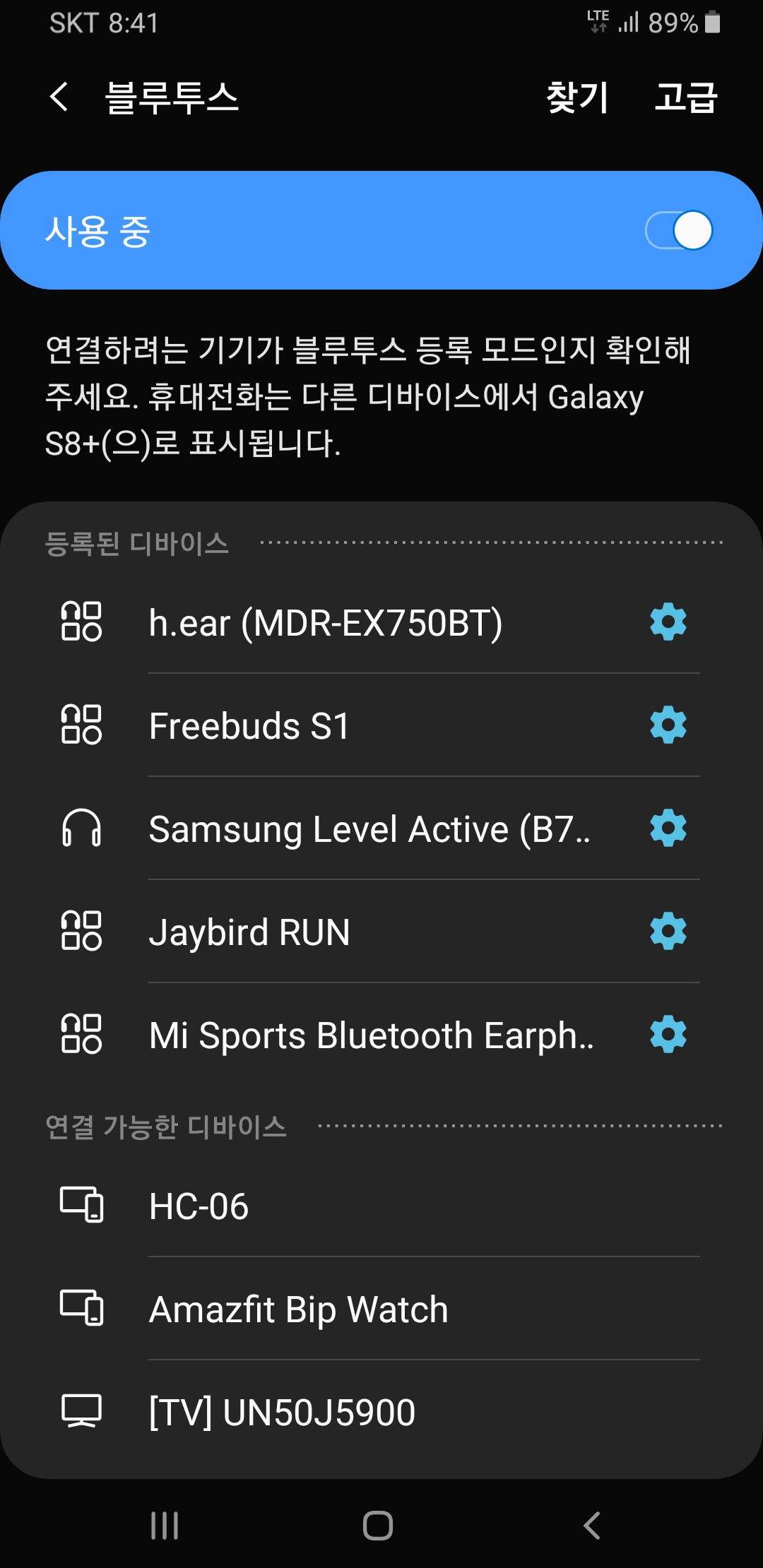

스마트폰에서 연결

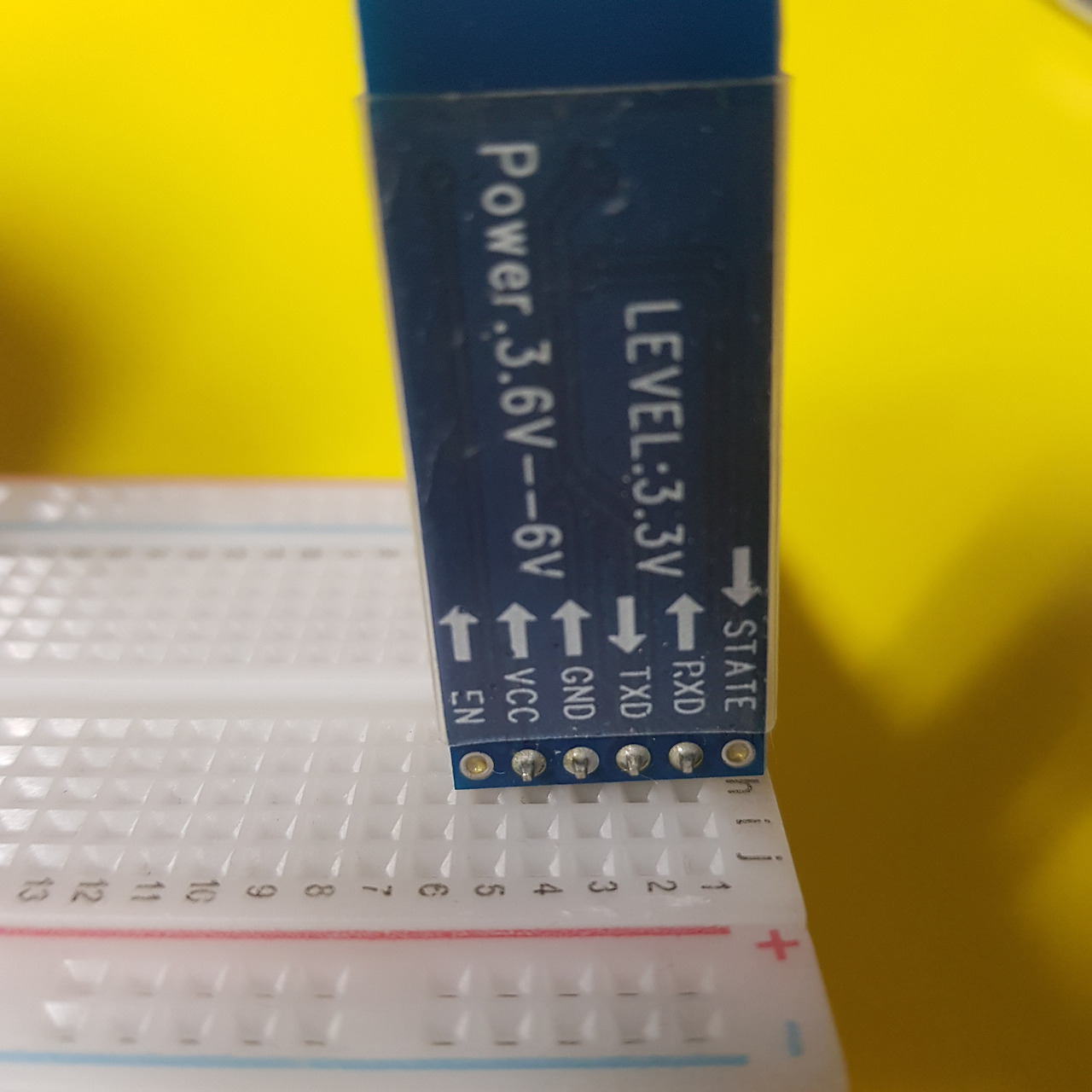

블루투스 모듈 (HC-06)







감사합니다.
