막대그래프 디자인 레시피

Do. Don't - 01

커버 이미지는 오늘날 사용되는 막대, 선, 파이 차트의 원형을 발명한 윌리엄플레이페어의 저서에 수록된 도판 중 하나이다.

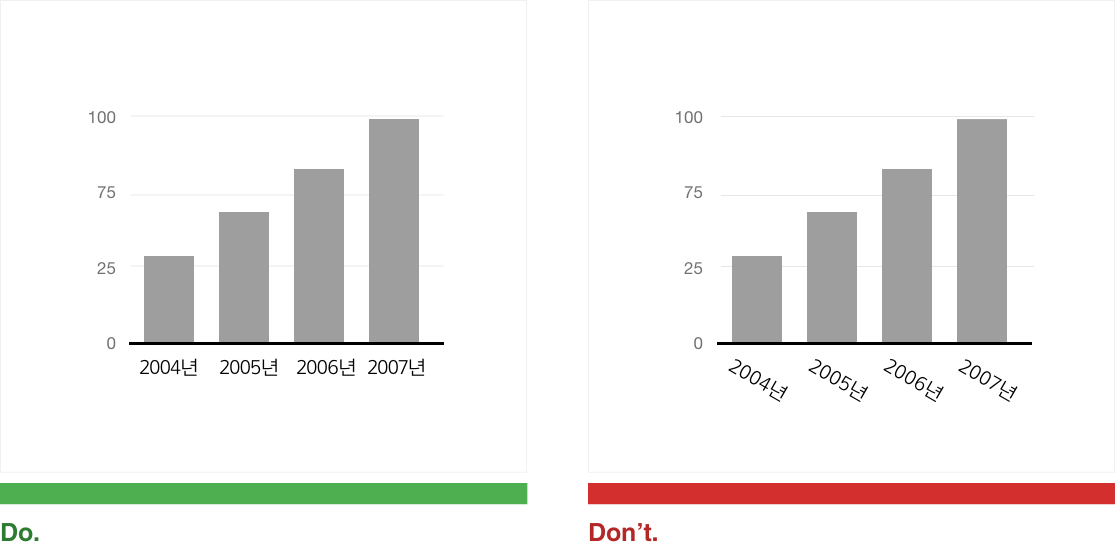

1. 가로(항목)축 글자를 기울여서 표시하지 않는다

글자가 옆으로 기울어져 있으면 가독성이 떨어지기 때문에 가로(항목)축 글자는 수평하게 표시해야한다.

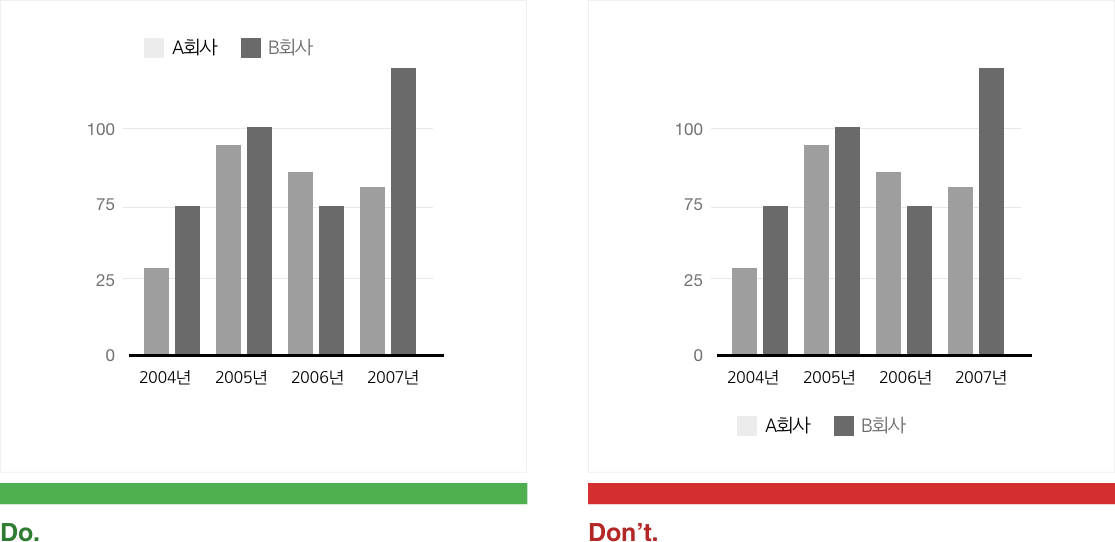

2. 범례는 위쪽에 표시한다

시각적 요소는 식별 대상에 가까울수록 알아보기 쉽기 때문이다.

(참고로 MS Office의 막대차트 범례 위치 기본 설정은 그래프의 아래다)

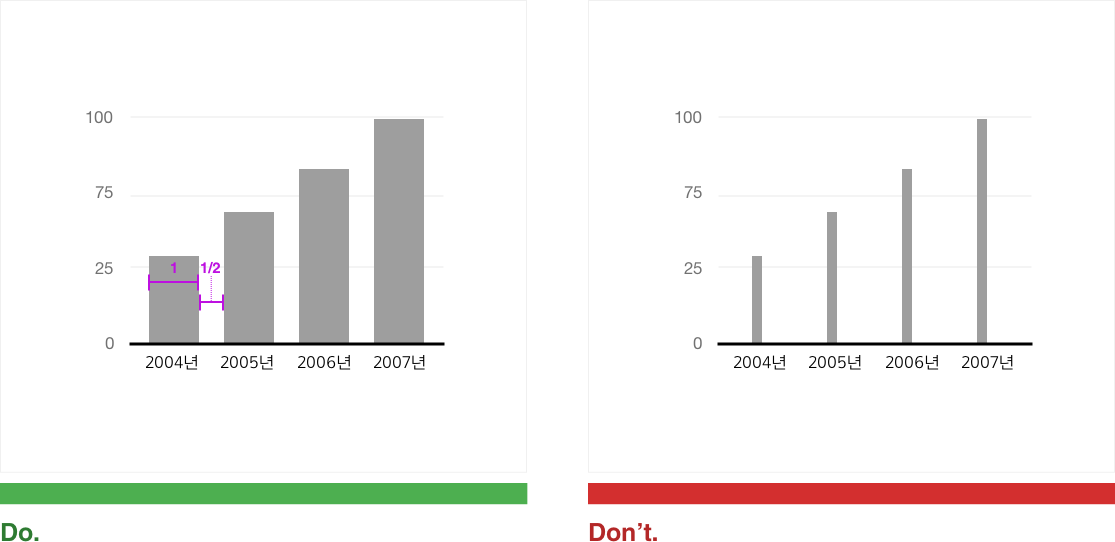

3. 막대 사이의 공간이 너무 좁으면 안된다

막대 사이의 공간이 막대의 폭보다 넓으면 시선이 여백에 집중된다. 여백에는 아무런 데이터가 없지 않는가?




4. 기준선(0)을 잘라내지 않는다

세로(값)축의 최소값은 언제나 0이어야한다. 값이 변경되면 막대들 간의 관계가 왜곡된다.

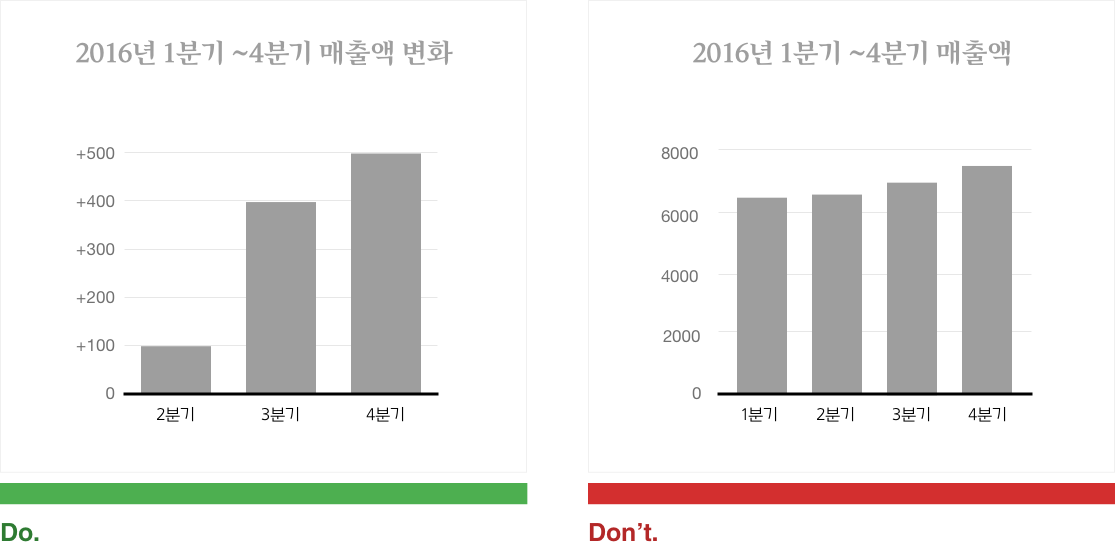

4-1. 차이값이나 증감률을 나타낸다

수직막대 그래프로 값을 비교하기 어려우면 차이값이나 증감률로 나타낸다.

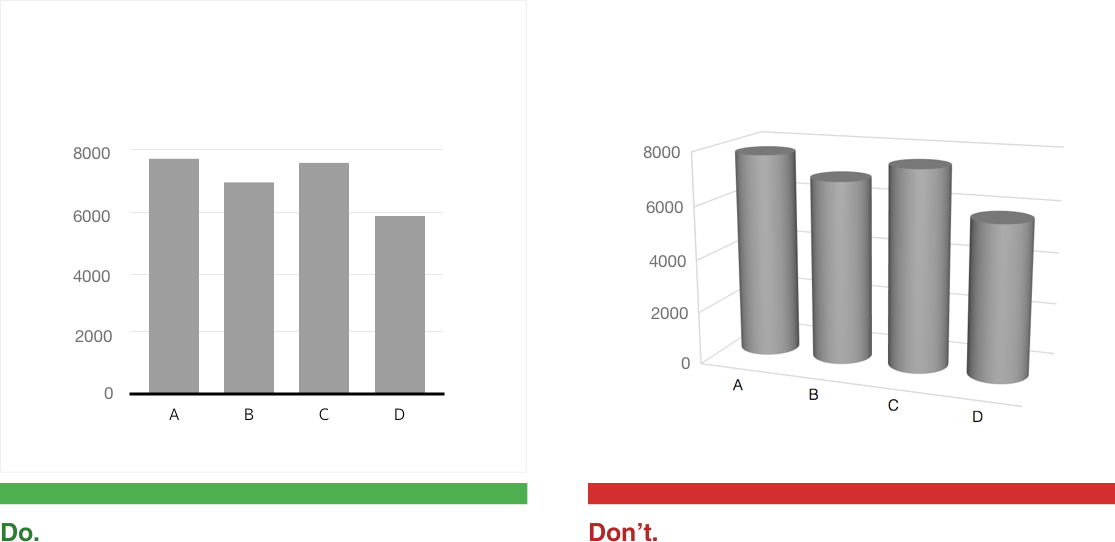

5. 3D 그래프를 그리지 않는다

2차원 데이터를 3차원에 나타내면 값을 정확히 비교하기 어렵다.

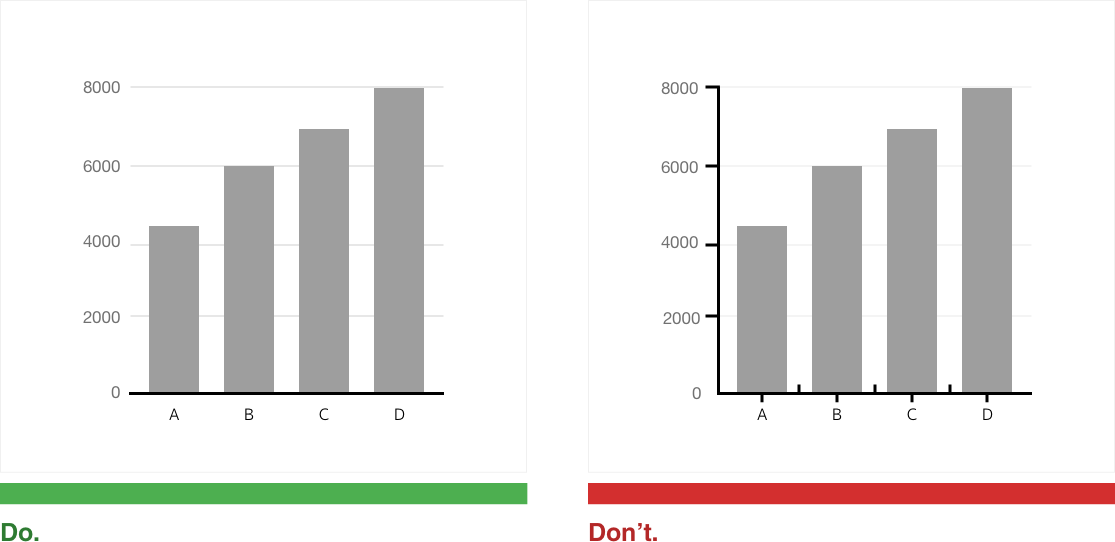

6. 축 눈금과 세로축 선을 표시하지 않는다

축 눈금과 세로축 선을 삭제해도 값을 비교하는데 아무런 문제가 되지 않는다.







작년 가을 디자이너가 아닌 사람을 디자인 레시피와 관련된 글을 꾸준히 쓰겠다고 다짐하며 브런치에 프롤로그를 올렸는데 그놈의 먹고사니즘이라 쓰고 귀차니즘이라 읽음 때문에 이제서야 첫 글을 올리네요.



앞으로 일주일에 한 번(목요일) 차트, 그래프, 다이어그램 디자인 시 주의할 점, 배색의 기본, 레이아웃, 이미지 활용, 문자와 서체 디자인과 같은 그래픽 디자인의 기본 원리를 Do. Don't 형태로 심플하게 풀어서 연재해 볼 생각입니다. 부디 10회는 채울 수 있기를 바라며..


작성: 2016.12.28.
