by Youjin Shin ㅣ 신유진 Aug 06. 2024

면적차트(Area chart) 사용법

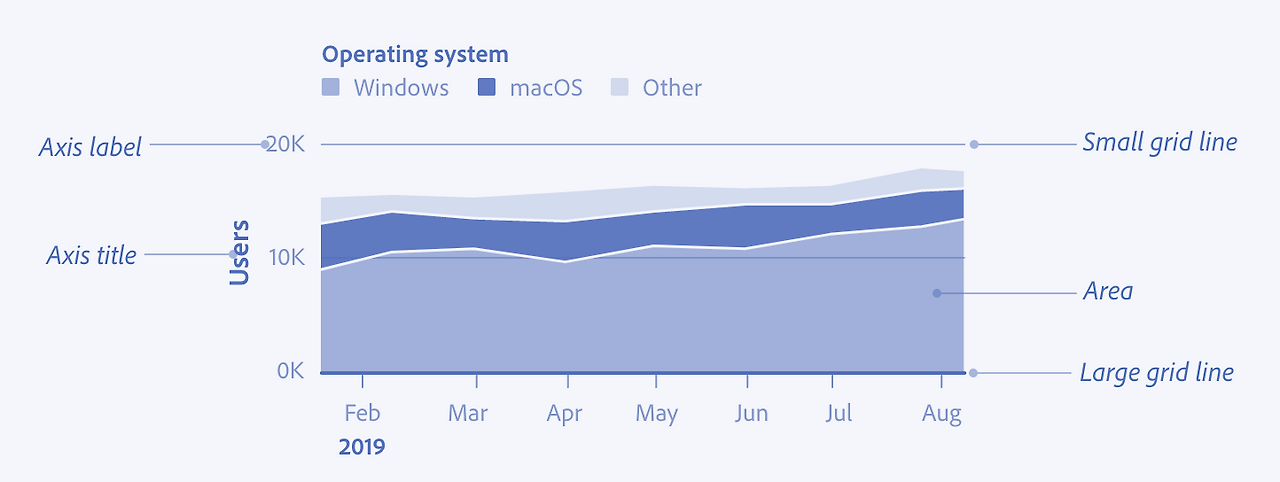

면적차트는 시간에 따른 데이터의 변화를 보여줄 수 있는 시각화입니다. 라인차트와 비슷하지만, 아래와 같이 라인 아래의 면적이 영역이 채워져 있어서 그 면적으로도 정보를 전달합니다.


출처: Adobe




0점에서 시작하기!

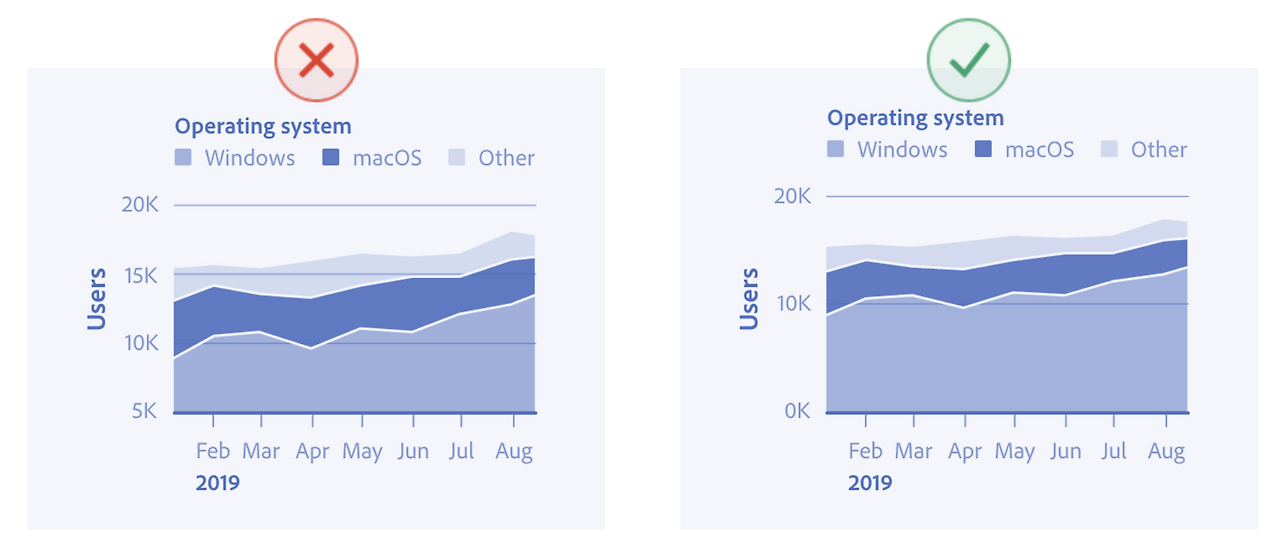

라인차트와 다르게 면적차트는 꼭 0점에서 시작해야 합니다. 그 이유는 라인 아래 부분이 채워지는 순간 우리는 그 면적을 데이터 값으로 인식하기 때문이에요.


출처: Adobe

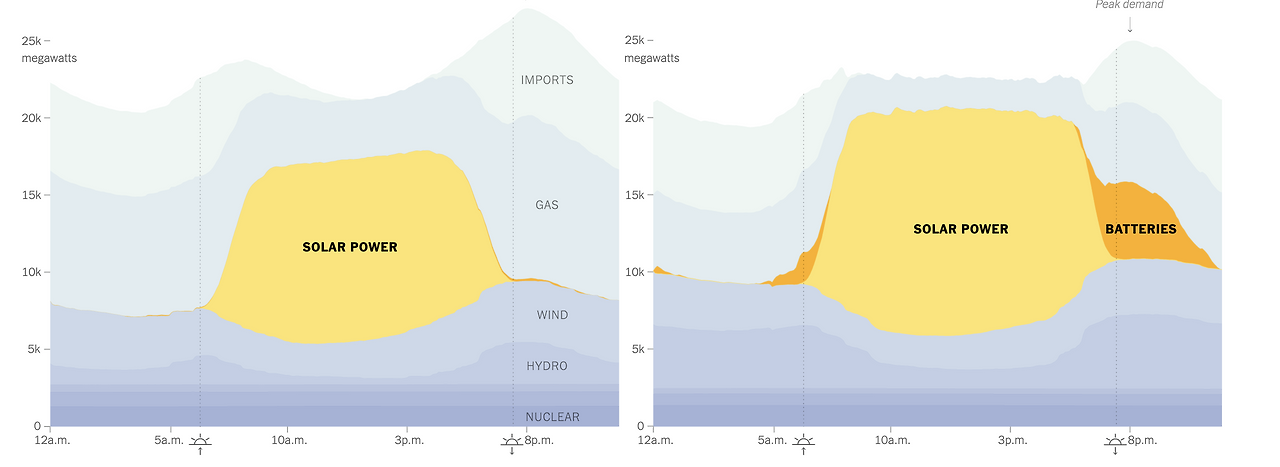

캘리포니아는 태양열을 이용한 전력을 많이 사용하는데, 이는 면적 차트로 쉽게 시각화할 수 있습니다. 하루 24시간 동안 캘리포니아의 전력원에 따른 전력 사용량을 면적으로 나타내어 그 변화를 직관적으로 확인할 수 있습니다.


출처: New York Times (batteries)





면적이 겹치지 않게!

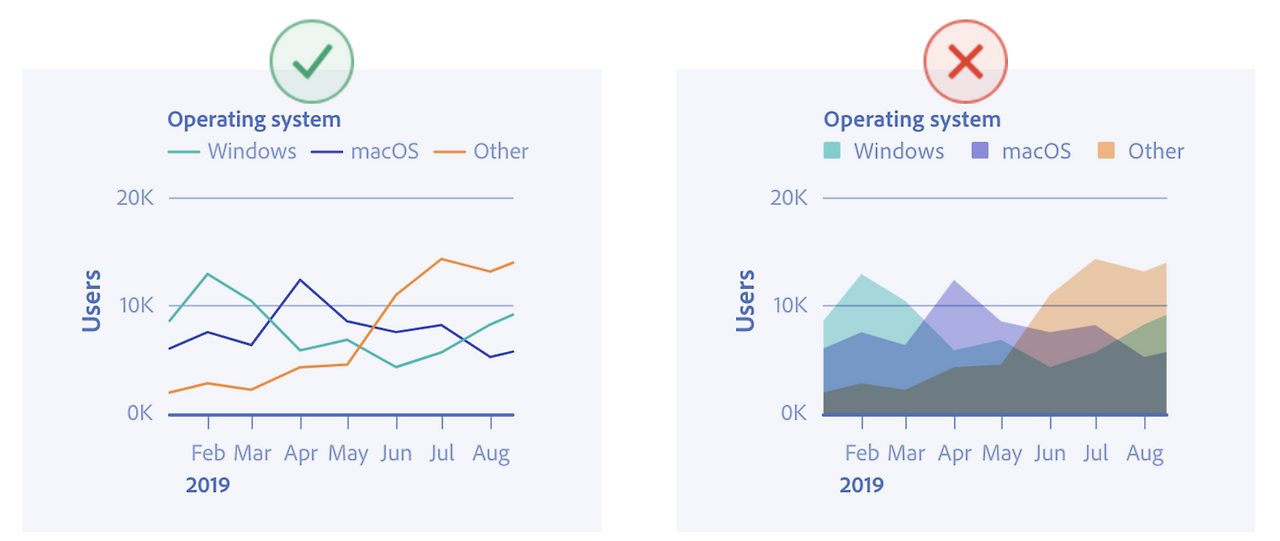

면적 차트는 각각의 면적이 데이터의 값으로 인식되기 때문에 면적을 겹치지 않도록 주의해야 합니다. 겹쳐서 나타내면 어떤 데이터 값인지 확인하기 어렵습니다.


출처: Adobe

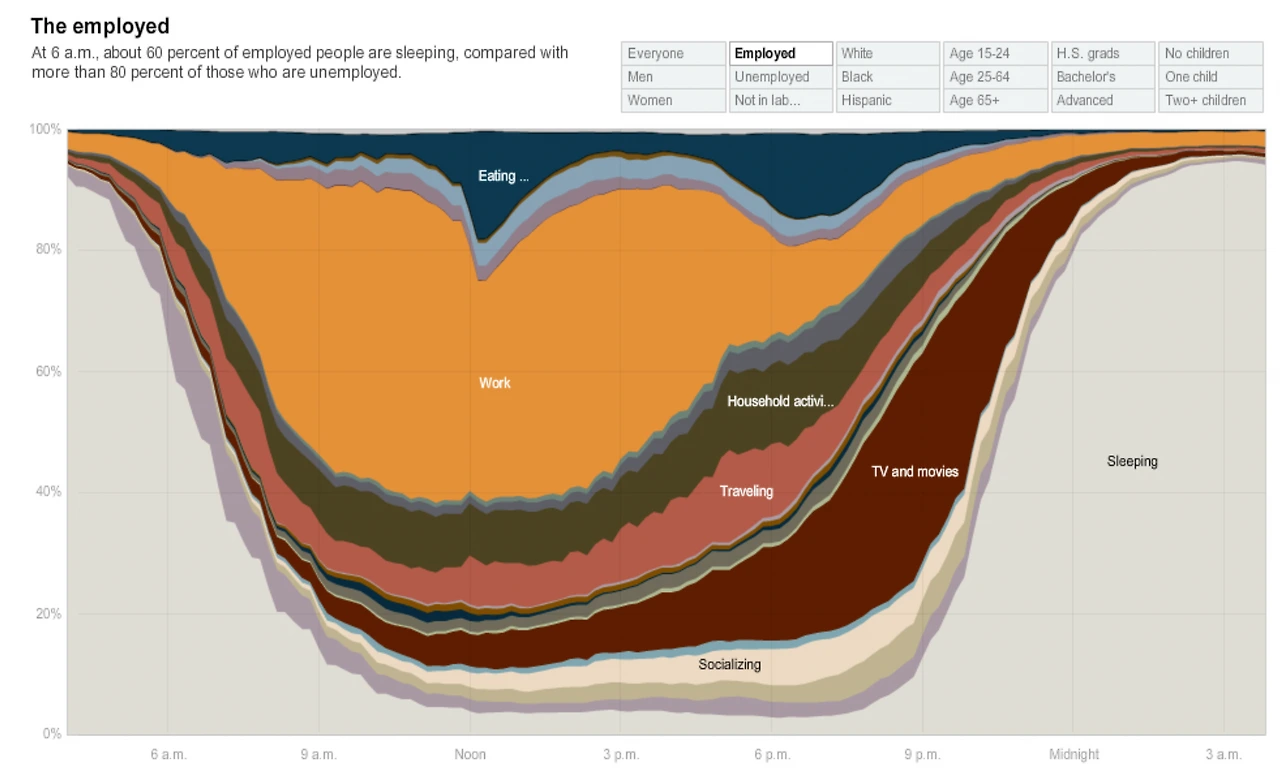

면적 차트는 아래와 같이 겹치지 않게 쌓아서 보여주는 것이 좋습니다. 미국인들이 하루를 어떻게 보내는지를 면적으로 표현한 차트인데요. 각 카테고리별 활동 시간을 시각적으로 잘 보여줍니다. 취업인구의 경우, 하루 중 일이 차지하는 비중이 많고, 식사 시간이 규칙적이라는 사실을 직관적으로 확인할 수 있습니다.


출처: New York Times





쉽게 면적차트 만드는 법

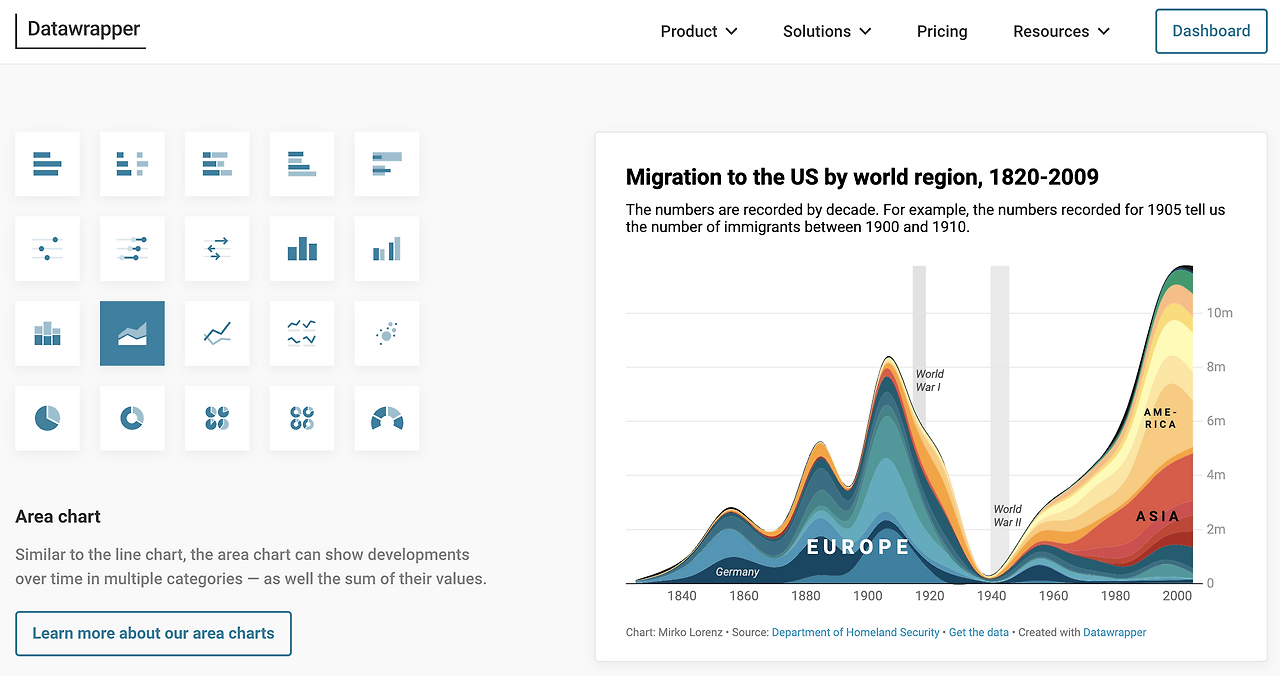

복잡한 코딩 없이 면적 차트를 만드는 법이 있습니다. 바로 Datawrapper를 이용하는 방법인데요. 데이터를 업로드하고, 아래와 같이 Area Chart를 선택하면 됩니다. 이 외에도 RawGraphs 혹은 Flourish라는 노코드 데이터 시각화 툴을 이용해서 면적차트를 쉽게 만들 수 있습니다.


출처: Datawrapper





출처

. Adobe: https://spectrum.adobe.com/page/area-chart/

. New York Times (How People in America Spend Their Day): https://flowingdata.com/2009/08/10/how-people-in-america-spend-their-day/

. New York Times (Batteries): https://www.nytimes.com/interactive/2024/05/07/climate/battery-electricity-solar-california-texas.html

. New York Times (Summers Are Getting Hotter): https://www.nytimes.com/interactive/2023/climate/extreme-summer-heat.html

. Datawrapper: https://www.datawrapper.de/charts
