소형 중목구조로 목조 전원주택, 설계미팅

중목구조 현장 이야기, 1

청주시 상당구 낭성면
소형 중목구조 전원주택 설계 미팅은 어떻게 할까?

안녕하세요. 오늘은 우드선이 건축주 분들과 설계 미팅을 어떻게 하는지 포스팅을 해보려고 합니다.

전원생활을 위해 땅을 수입하고 전원주택을 짓는 과정에서 시공사 선정을 위해 인터넷을 검색을 하다가 우드선을 알게 되었다고 하셨습니다.

청주시 상당구 낭성면에 예비 건축주 분은, 전원주택은 목조주택으로 많이 지어지는데 우리나라에서 지진이 일어나기 전까지는 지진 이후에 안전에 관심이 높아지면서 중목구조 주택에 대해 알게 되었고, 우드선은 그 이전부터 중목구조를 시공해 왔다는 것에 신뢰를 하셔서 상담을 진행하게 되었습니다.

식구가 많지 않아 20평 내외로 소형 평수를 원하셨고, 자연스러운 목재에 노출과 나무에 따뜻함과 안락함을 느낄 수 있는 중목구조 였으면 하신다고 하셨습니다.

도면 작성에 꼭 필요한 프로그램 AUTOCAD

집을 짓기 위해서는 도면이 필요합니다.

도면 작성에 필요한 컴퓨터 프로그램이라고 하면 필수 프로그램이 AUTOCAD 라 할 수 있습니다. 유사한 프로그램들이 많지만 전 세계적으로 독보적인 프로그램이죠.

기존 우드선 중목구조 목조 전원주택 현장 도면

위에 도면처럼 AUTOCAD 2D 프로그램은 전체적인 구성.. 즉, 1층에 방이 몇 개인지, 화장실은 어디인지 현관은 어디 있는지 큰 그림에 느낌은 알 수 있지만, 전문가나 2D 도면에 익숙한 분이 아니시라면 감이 안 오는 부분도 많이 있을 수 있습니다.

입체감을 느낄 수 있는 3D 프로그램 Chief Architect

입체적인 공간감을 이해하기 위해 목조주택 전용 프로그램인 Chief Architect라는 프로그램을 사용합니다.

3D 프로그램이 종류가 많지만 목조주택 전용 프로그램이라는 장점도 있고 미팅하면서 바로바로 변경되는 모습을 볼 수 있기 때문에 즐겨 사용하고 있죠.

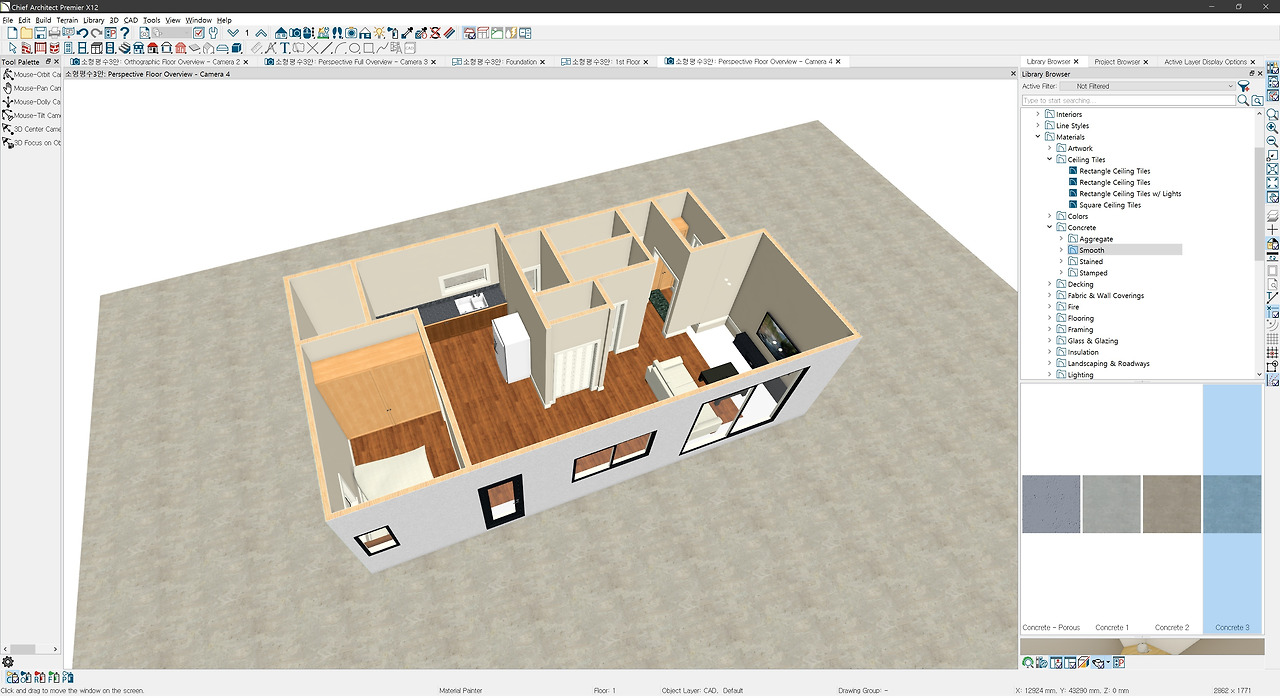

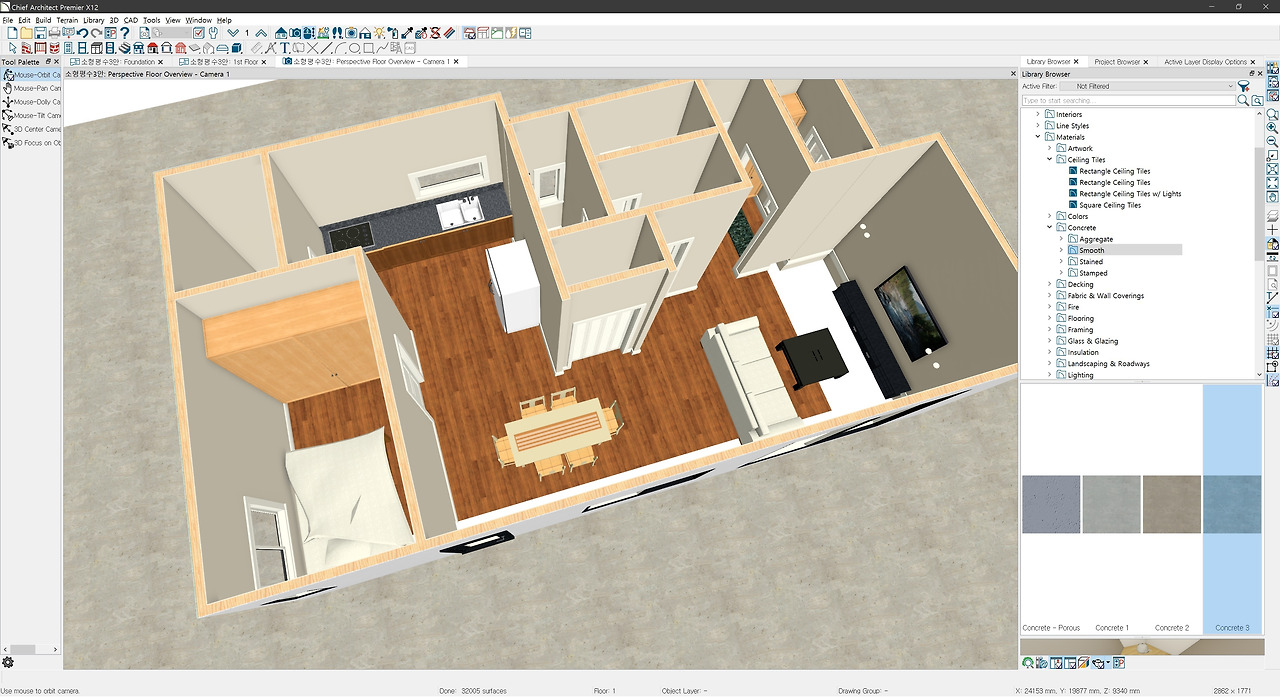

위에 이미지와 같이 미팅 시 원하는 공간별 구성별로 바로바로 작업하여 어떻게 실내가 구성되는지 알아볼 수 있고, 그만큼 공간감이 2D 도면으로 얘기할 때보다 이해가 되기 쉽습니다.

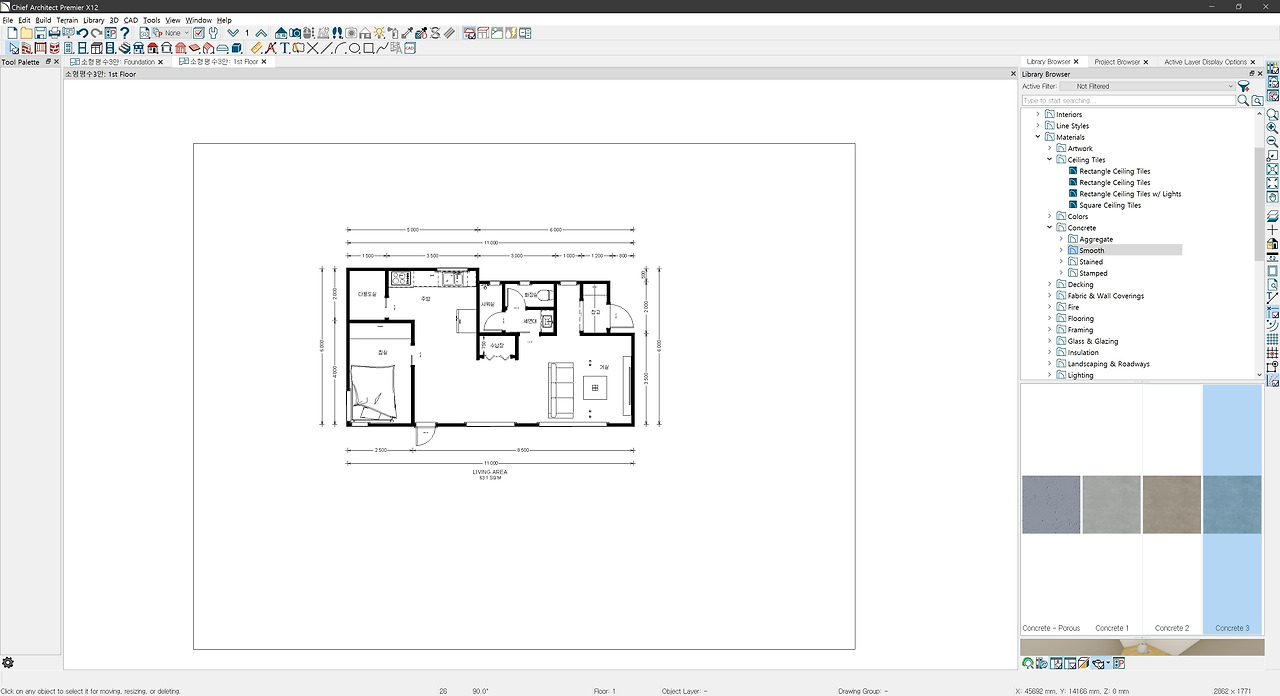

Chief Architect 프로그램 자체에서도 2D 도면을 볼 수 있습니다. AUTOCAD 와 다르게 자체 기능으로 2D, 3D 화면을 전환할 수 있으며, 그때그때 상황에 맡게 건축주분들에게 이해를 돕습니다

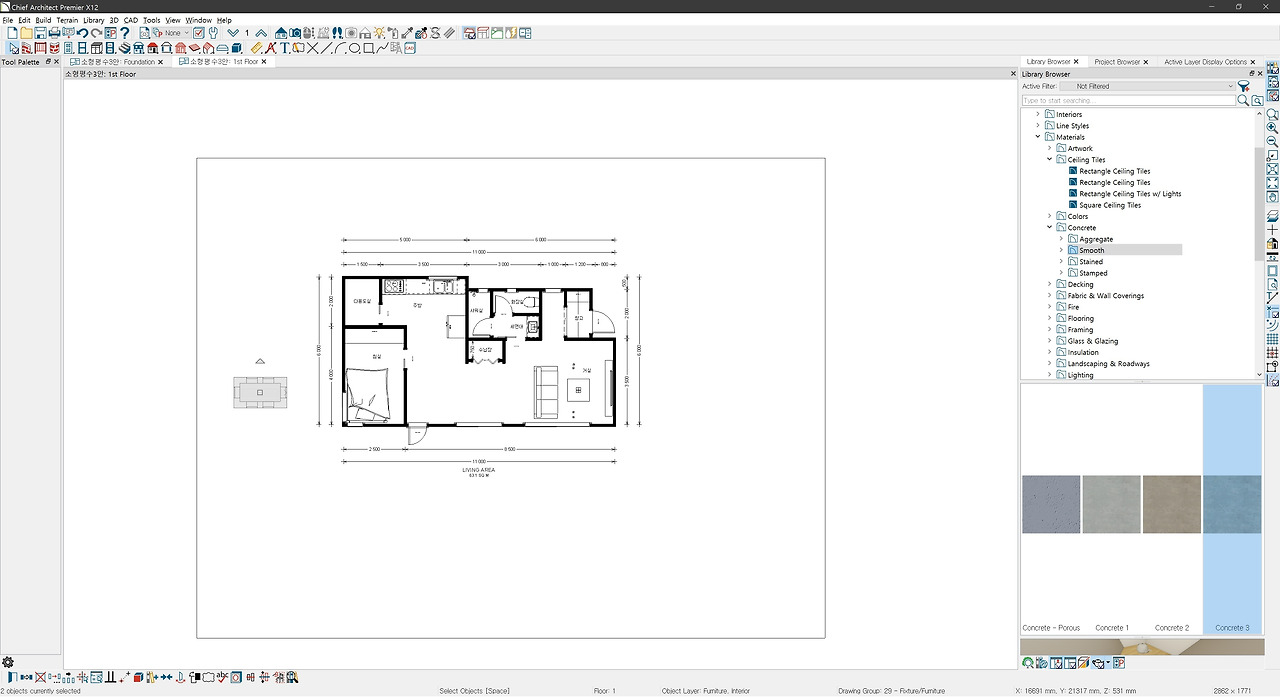

2D 도면에서 각 객체별로 움직일 수 있으며, 2D에서 수정된 객체들은 3D에서도 연동되어 적용되어 있습니다.

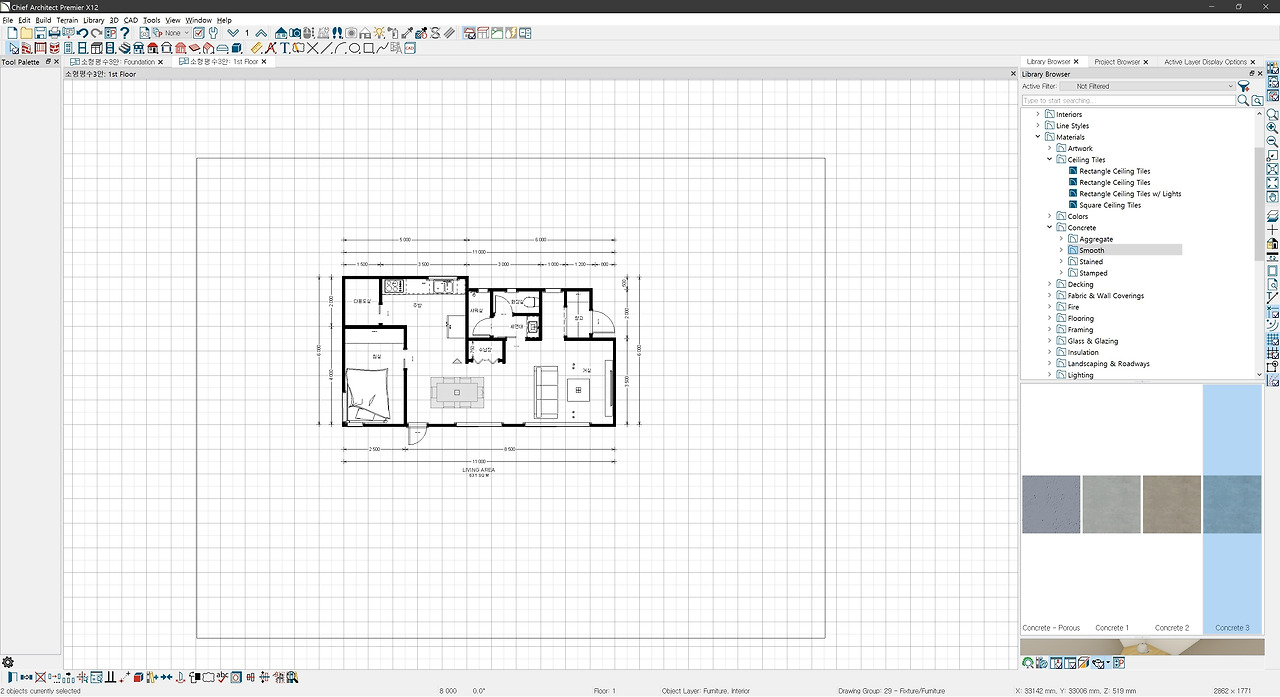

정확하게 움직이기 위해서 GRID 설정을 할 수가 있고, 이를 통해 좀 더 정확하게 움직이는 게 가능합니다.

위에 이미지에 보이듯이 2D에서 움직인 식탁이 3D로 전환 시 움직여 있는 모습이 보입니다. 물론 3D 상에서도 객체들을 움직일 수 있습니다. 작업자에 선호도에 따라 2D 작업 3D 작업을 하여 건축주 분들께 보여드릴 수 있습니다.

실 내부가 어느 정도 준비가 되었다면 지붕 모양도 적용시켜 전반적인 집에 모양을 보여드립니다.

우드선이 미팅 시 3D 화면을 보여드리는 이유는 말로만 또는 2D 도면으로만 하는 미팅시, 생각하는 방향이랑 실제 집이 지어졌을 때 원하는 느낌이 나오지 않을 수 있기 때문에 서로 이해를 돕고, 건축주분들과 시공사와 미리 완공되는 모습을 시뮬레이션 하여 원활한 공사를 위한 첫 번째 단계라 할 수 있습니다.

그러나
Chief Architect는
만능이 아니다!

그러나 Chief Architect 단점도 있습니다. 3D로 고화질 렌더링에서는 타 프로그램에 비해 품질이 떨어지기 때문에 건축주분 들과 미팅 시 이해를 돕는 용도로만 사용하고 홈페이지나 블로그에 업데이트하는 설계 사례에는 3D MAX 또는 Skechup 을 사용하고 있습니다.
