Linux: iptables
iptasbles traffic mirroring service;
리눅스의 아이피테이블(iptable)을 활용한
트래픽 미러링(Traffic Mirroring)에 대한 이야기.
AWS, Azure, On-premise 환경 등에서 VM or VPC를 통한
서비스를 운영하고 있다고 가정.
각 엔드 포인트(End-point)에서 발생하는 하나 하나의 트래픽에는
이유와 의미와 연관성이 존재.
예를 들어,
철수가 구매한 500원 짜리 아이스크림과
철수가 구매한 100원 짜리 티슈에 대한 트래픽 발생은
그 이유와 의미(더워서?), 그리고 연관성(아이스크림을 흘림?)이
존재함.
이런 것들을 알 수 있게끔,
우리는 우선 데이터를 한 곳으로 잘 모아서,
DB에 쌓고,
가공 / 분석하고,
인사이트(Insight)를 도출 해야함.
그러려면,
가정 첫번째로 데이터를 모으려고 하는데
환경적인 요인 때문에, 혹은 개발에 익숙하지 않아서
어려움을 겪을 수 있음.
iptables 서비스를 활용해서
VM, VPC, On-premise 에서 운영 중인 서비스의
네트워크 트래픽을 받아 볼 수 있음.
자동화 스크립트로 만들어서 활용 중.
우선,
기본적인 명령어 주입을 통해서 받아 볼 수 있는데

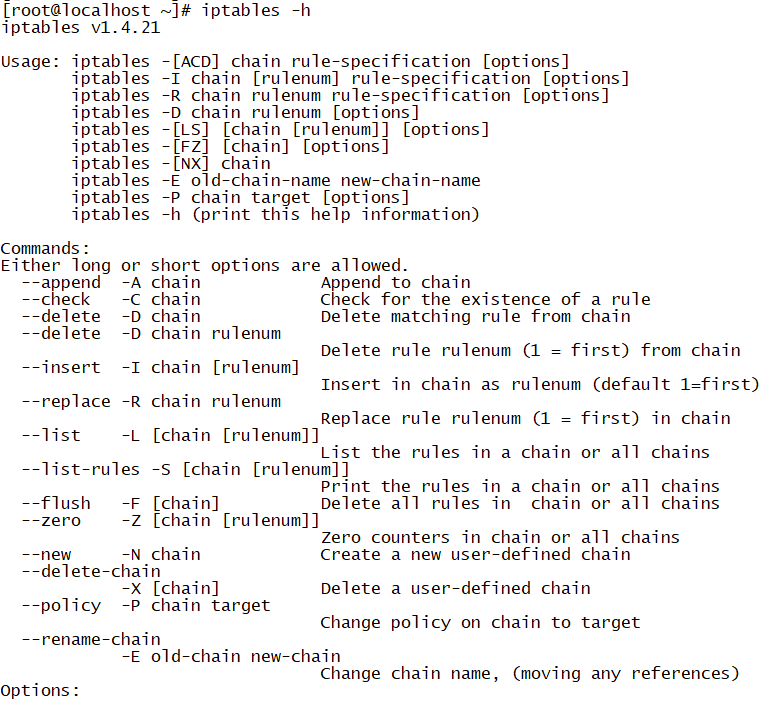

>> iptables -h
위와 같은 정보가 보이지 않고, 에러 내용이 보인다면
yum 을 이용해서 iptables 를 설치할 수 있음.
다음으로,
보내고자 하는 곳의 IP를 알아야 함.
예를 들어,
X.X.1.10 으로 들어오는 패킷에 대해서
X.X.1.11 로 넘기는 상황을 보면
>> iptables -A PREROUTING -t mangle -i <INTERFACE> ! -d <YOUR_LAPTOP_DEVICE_IP> -j TEE --gateway <TRAFFIC_DATA_RECEIVE_DEVICE_IP>
>> iptables -A POSTROUTING -t mangle -o <INTERFACE> ! -s <YOUR_LAPTOP_DEVICE_IP> -j TEE --gateway <TRAFFIC_DATA_RECEIVE_DEVICE_IP>
만약,
위의 설정을 저장하고 싶다면
>> service iptables save
그냥 (다) 지우고 싶다면
>> iptables -t mangle -F
이제 신기하게,
X.X.1.10 으로 보내는 정보를
X.X.1.11 에서 확인 할 수 있음.
WireShark 로 확인.
정확한 시나리오는
192.168.2.12 로 향하는 트래픽을 192.168.2.11 로 향하도록
iptables 설정을 한 후,
192.168.20.198 노트북에서 192.168.2.12 로 PING을 보내고,
192.168.2.12에서는 TCPDUMP를 통해서 확인하고,
192.168.2.11 에서는 Wireshark 를 통해서 확인.
'seq 번호', 'IP' 에 주목.

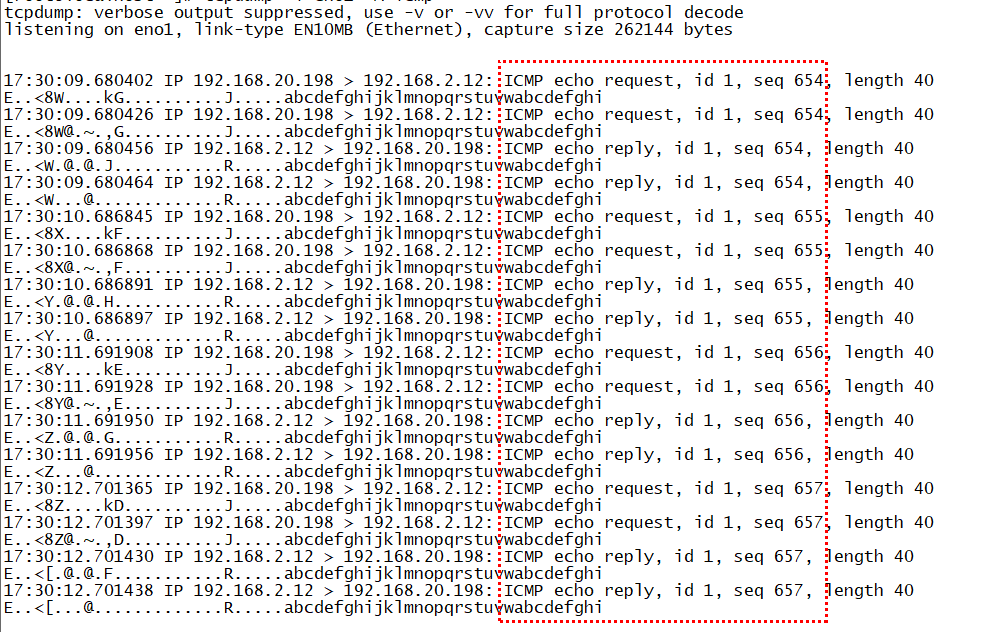

192.168.2.12 에서 확인 한 결과임.

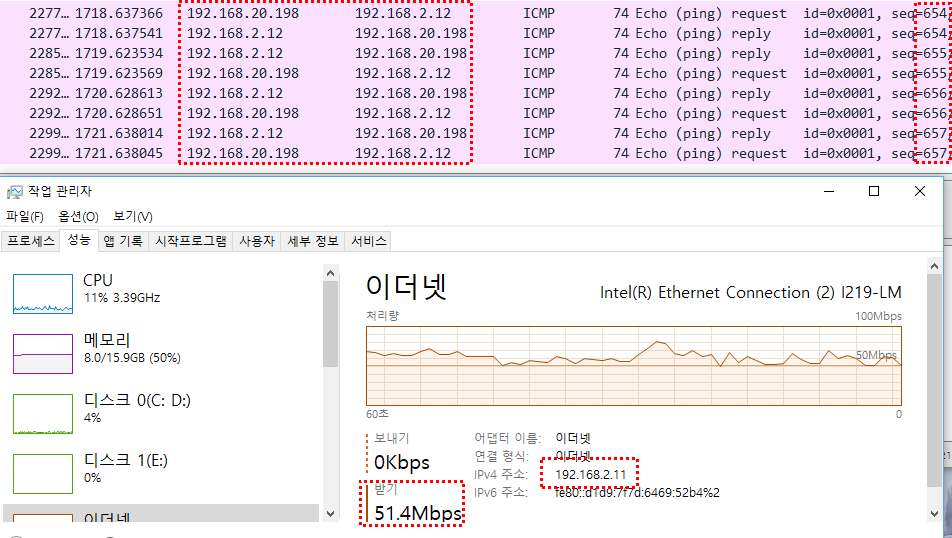

192.168.2.11 에서도 같은 결과를 확인 할 수 있음.
