내 멋대로 스툴 만들기

목공일기 #6

Mar 31. 2025

2월 한 달간 틈틈이 만들어 완성시킨 좌충우돌 + 내 멋대로 스툴 제작기를 써보겠다.

선생님께서 서바이벌 목공(=가사에 필요한, 필요하진 않더라도 적어도 도움이 되는 가구를 제작해 가정의 평화를 지키고, 지속가능한 목공이 될 수 있도록 하기 위한 목공)으로 뭔가를 만들 때가 됐다고 하셨고 이래저래 스툴을 만들게 되었다.

1. 디자인 고르기

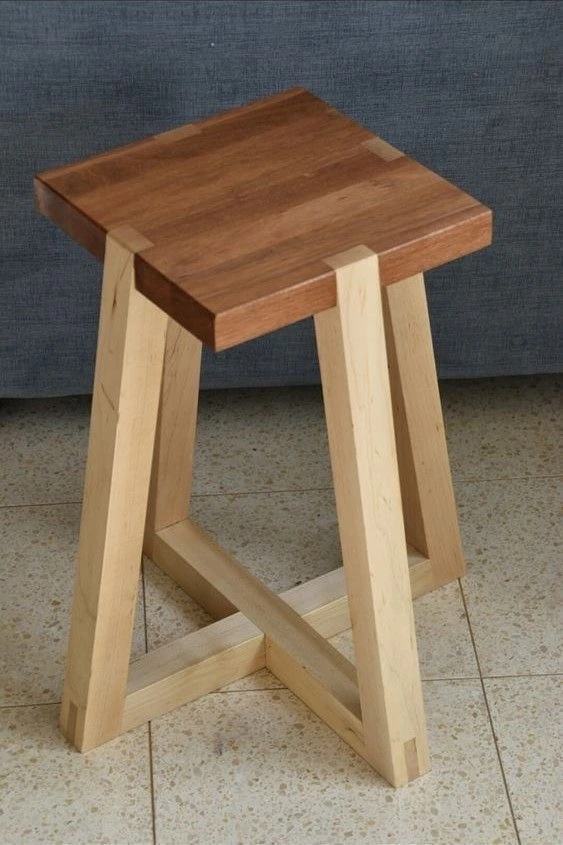

핀터레스트에서 맘에 드는 스툴 디자인을 찾다가 이것으로 골랐다.

출처: 핀터레스트

이유는,

- 예뻐보였고(금자씨가 그랬다, ‘예뻐야 해 뭐든지’)

- 그동안 배운 여러 가지 맞춤을 써먹을 수 있고

- 상판과 다리의 결합이 특이해서(반턱맞춤 같으면서도 사선으로 튀어나온 특이한 결합)

그래서 한번 해보면 재밌을 것 같았다.

~~(그때는 그랬다…)~~

2. (내 멋대로) 도면 그리기

디자인을 골랐으나, 정해진 치수가 없으니 완성된 스툴을 상상하며 대략적인 사이즈를 정하고 거꾸로 각 부재들의 크기나 세부사항을 대충 그려보았다. (이때의 ‘대충’이 나중에 큰 재앙이 되었다ㅎ)

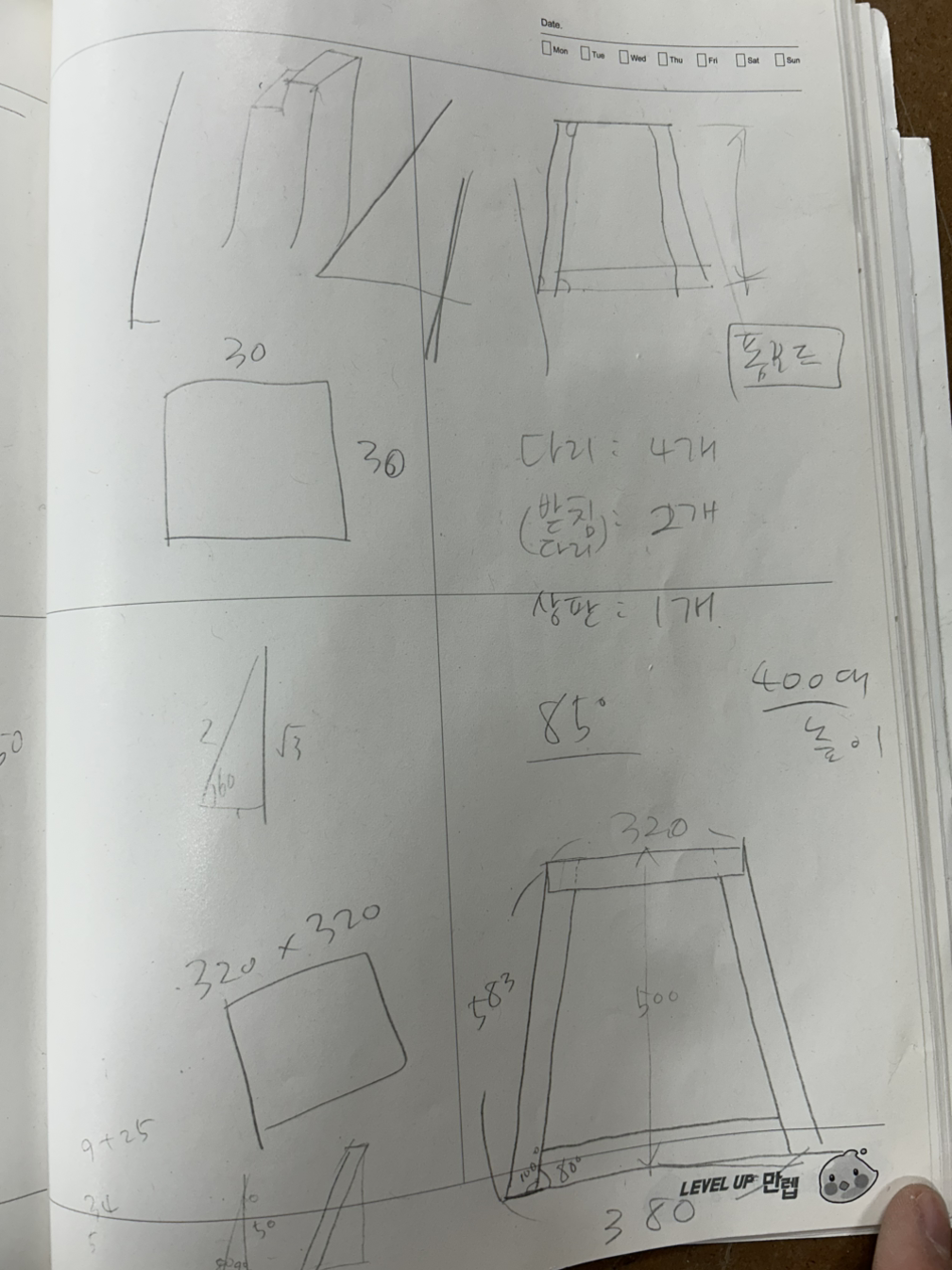

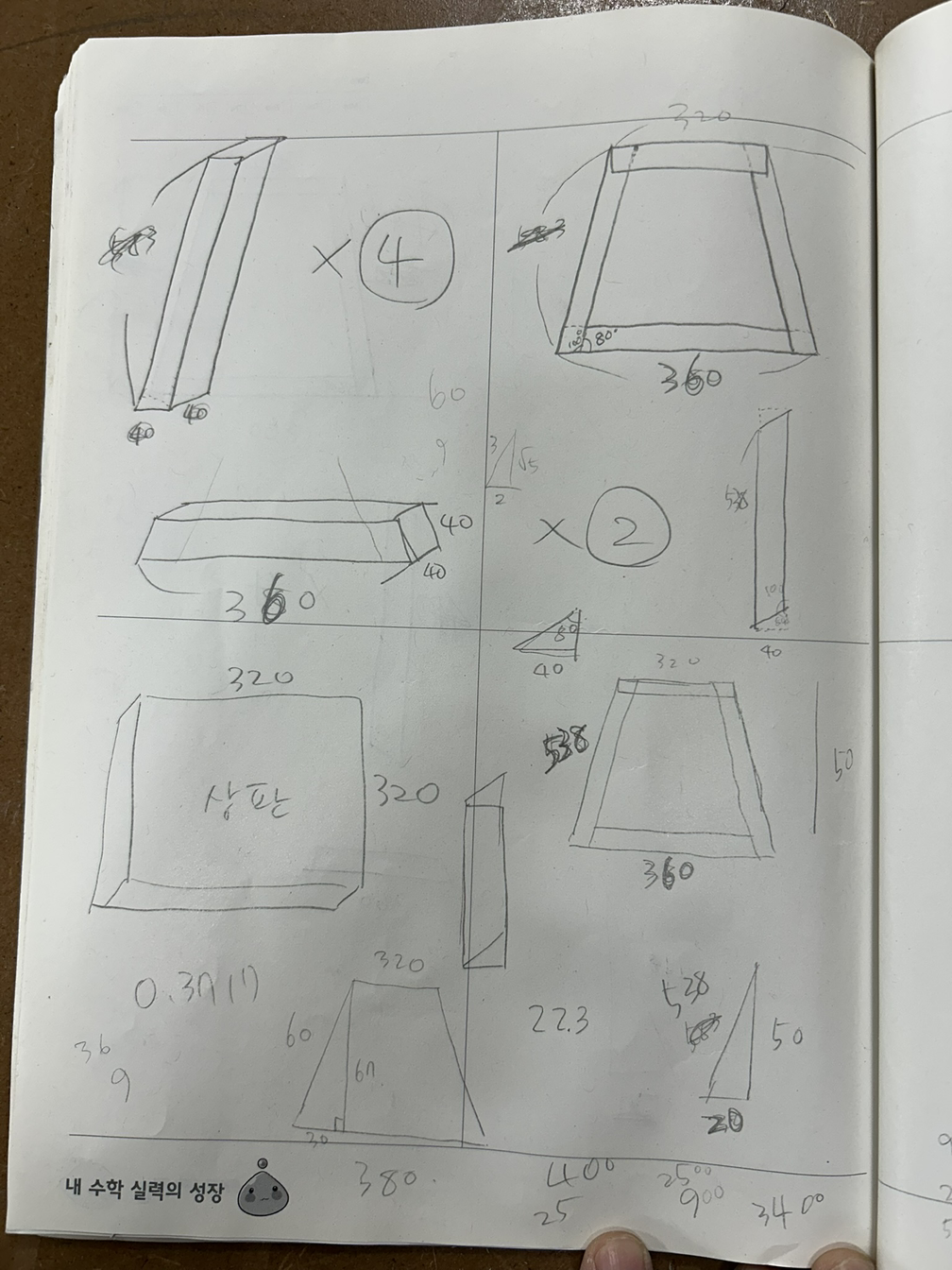

내멋대로 스툴 도면 (좌 하단 ‘내 수학 실력의 성장’과의 싱크로율)

문제는 스툴의 다리가 수직이 아닌 사선이라서 다리의 각도나 길이에 따라 상판의 크기가 달라진다는 점이다. 그래서 몇십 년 만에 피타고라스의 정리를 써서 직각 삼각형의 빗면인 스툴 다리의 적당한 길이를 구해보았다.

온갖 잡 수학 지식이 다동원됐다

상판의 크기와 하단 받침 크기, 상판까지의 수직 높이를 적당하게 정했으니 그걸로 빗면의 길이를 피타고라스 정리로 구할 수 있었다.

근데 빗면의 각도를 정확하게 구하지 않은 게 뒤에 가서 재밌는(?) 결과를 가져오게 됐다.

3. 부재 준비

여차저차 도면(?)의 치수대로 부재를 재단했다. 여기서도 우여곡절이 많았던 게 각재를 정사각형으로 재단해야 하는데 자동대패를 많이 써보질 않아 잘 못하고 그래서 도움을 받으며 여차저차 깎고 또 깎고 하다 보니 원래 생각했던 40mm 두께보다 한참 얇아진 30mm가 됐다.

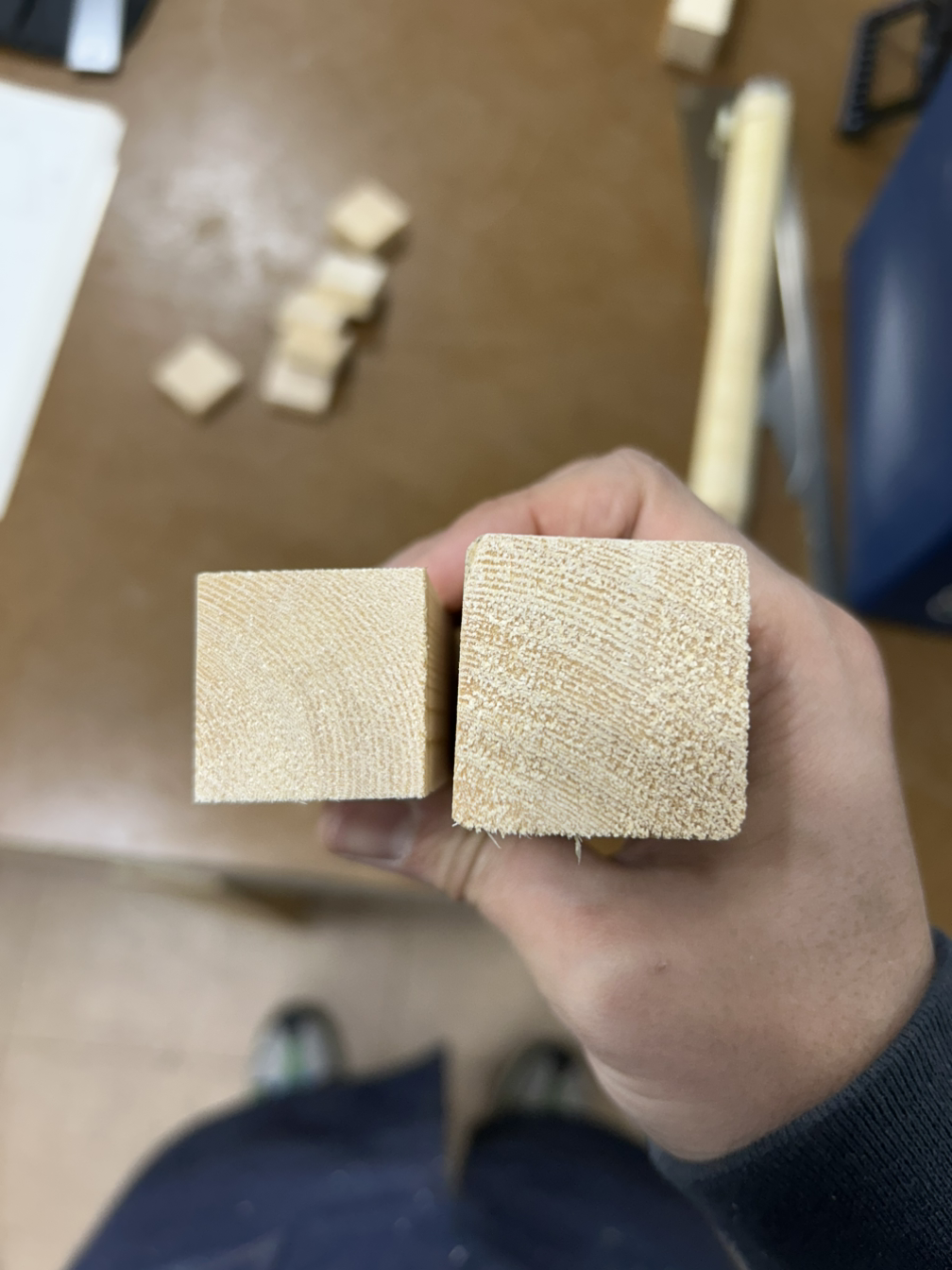

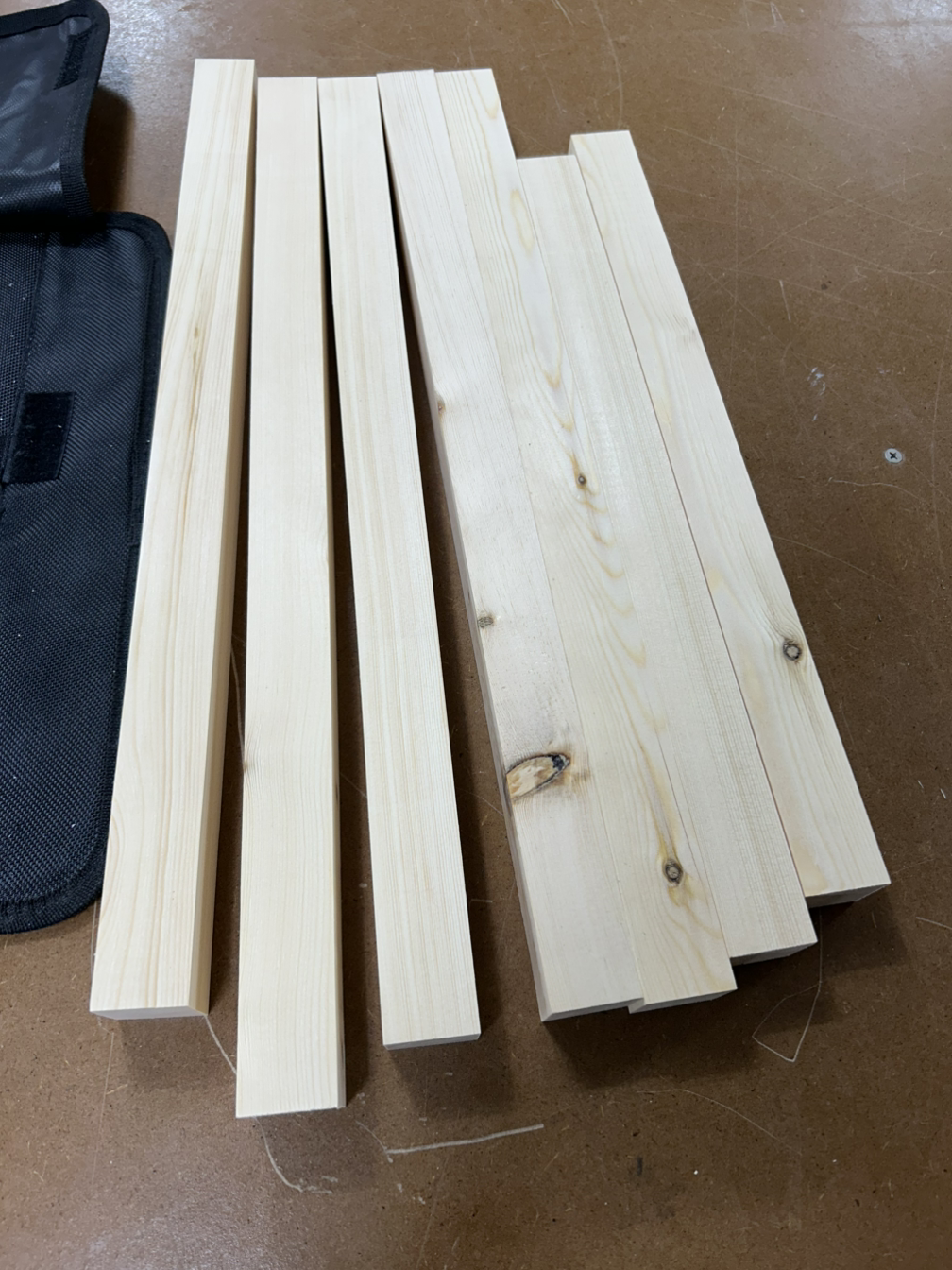

왼쪽이 재단을 마친 다리용 각재

부재 준비도 쉬운게 없다

4. 마름질

이제부터 조립을 위해 각 부재에 금을 긋고 가공을 해

나가야 한다. 먼저 금 긋기인데, 가장 핵심은 다리의 빗면이다. (85도였는지 80도였는지 기억이 안 나지만…) 자유자를 이용해 균일하게 빗면의 각도로 마킹을 하고 필요한 곳에는 칼금을 넣었다.

다리와 밑 부분 받침이 만나는 빗면 각도가 가장 핵심이다

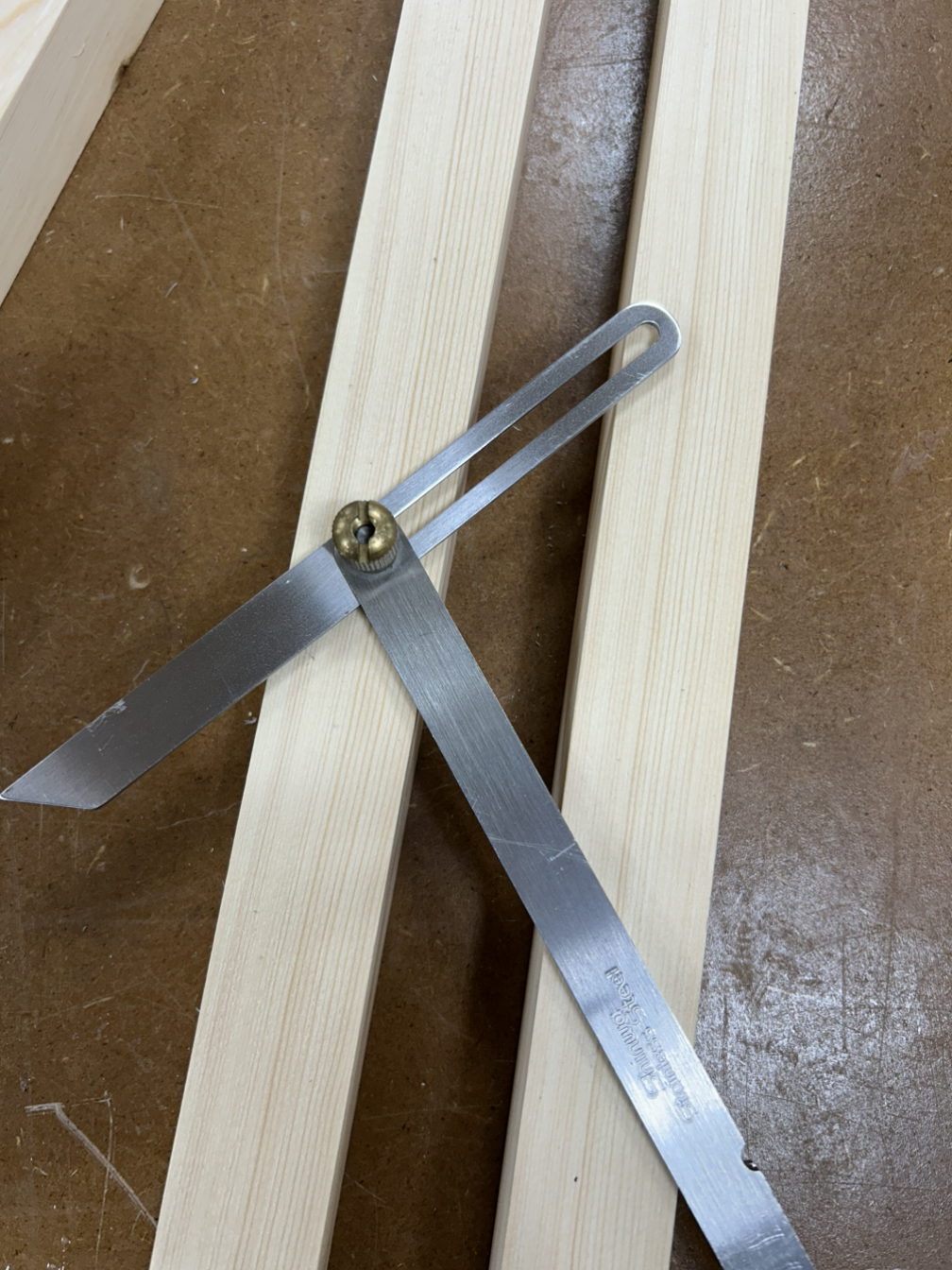

자유자로 각도를 고정해 부재마다 각을 복사해 옮긴다

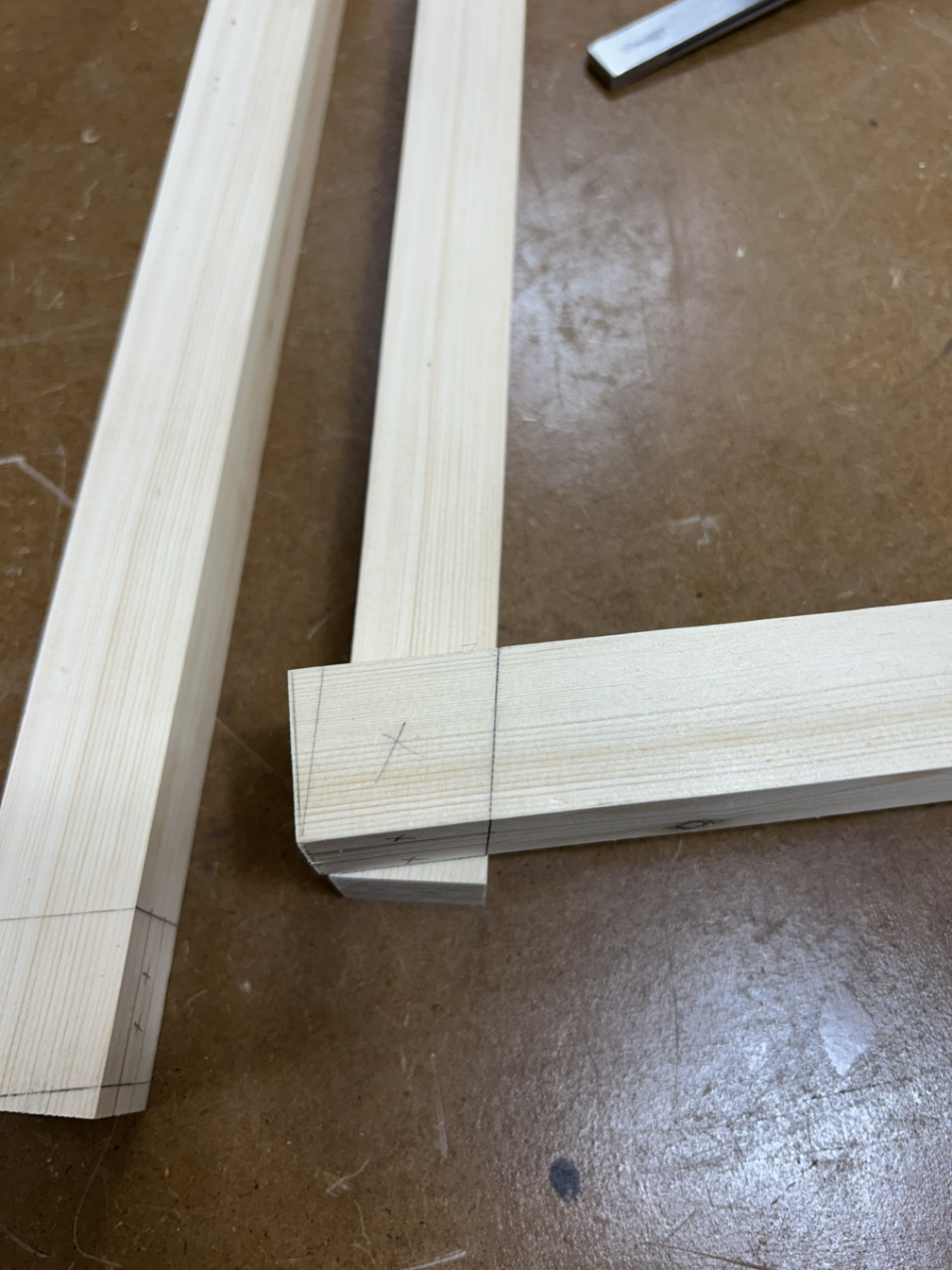

마킹을 하고 칼금까지 넣은 상태

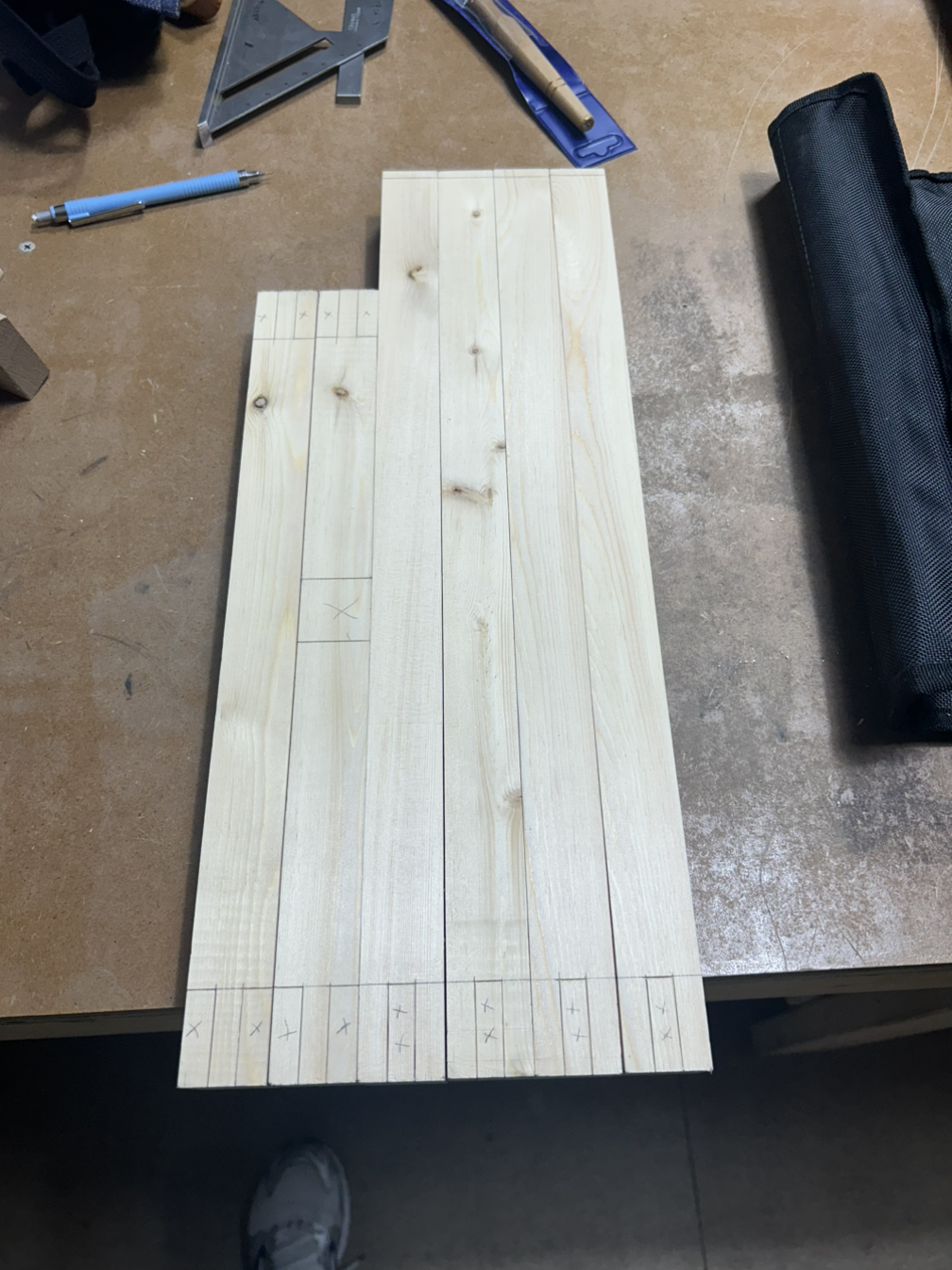

다리 네개, 하단 받침 두개 마킹 완료

4. 가공

우선 이 스툴은

- 하단부(+자로 만나는) : 반턱맞춤

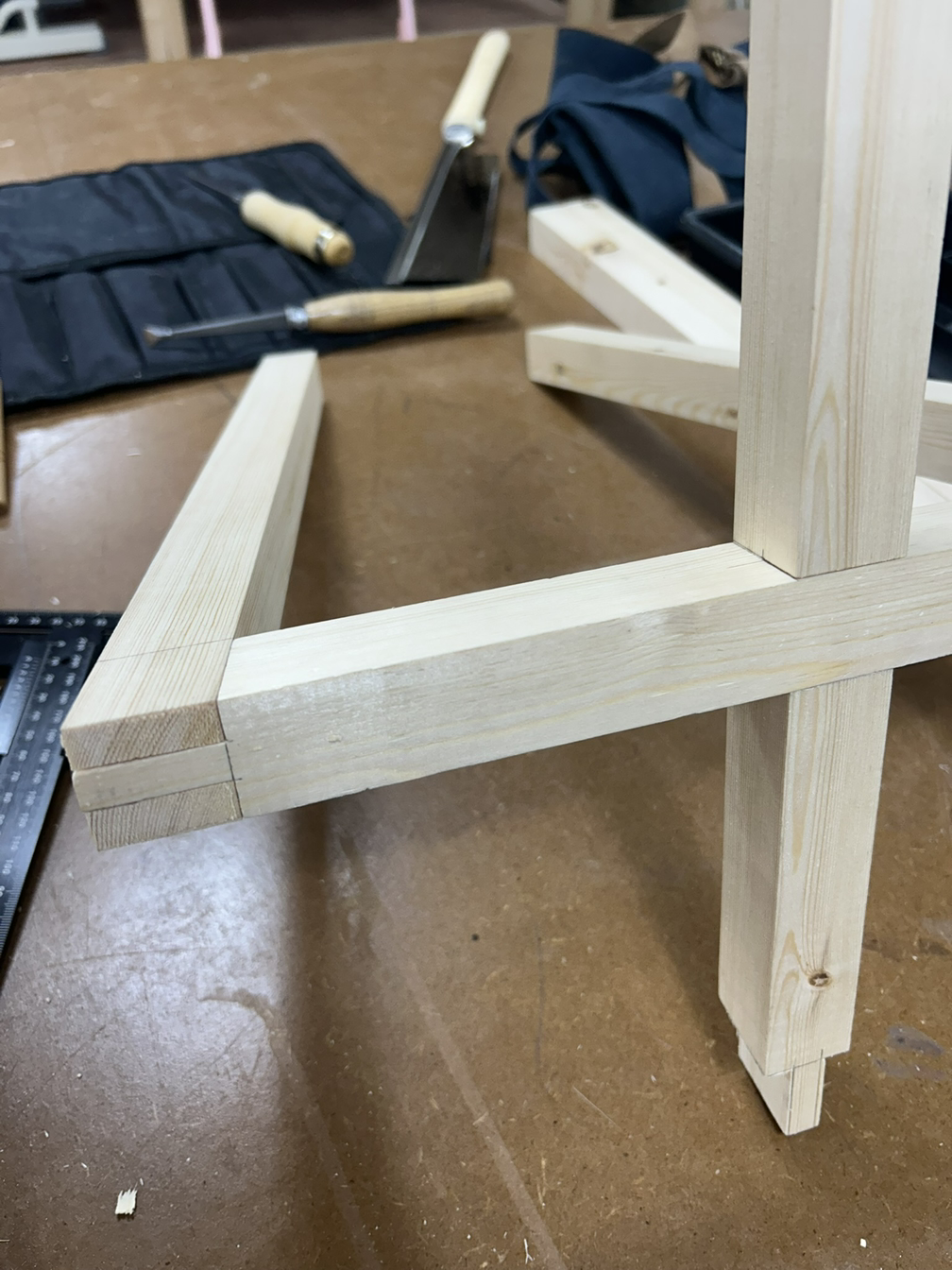

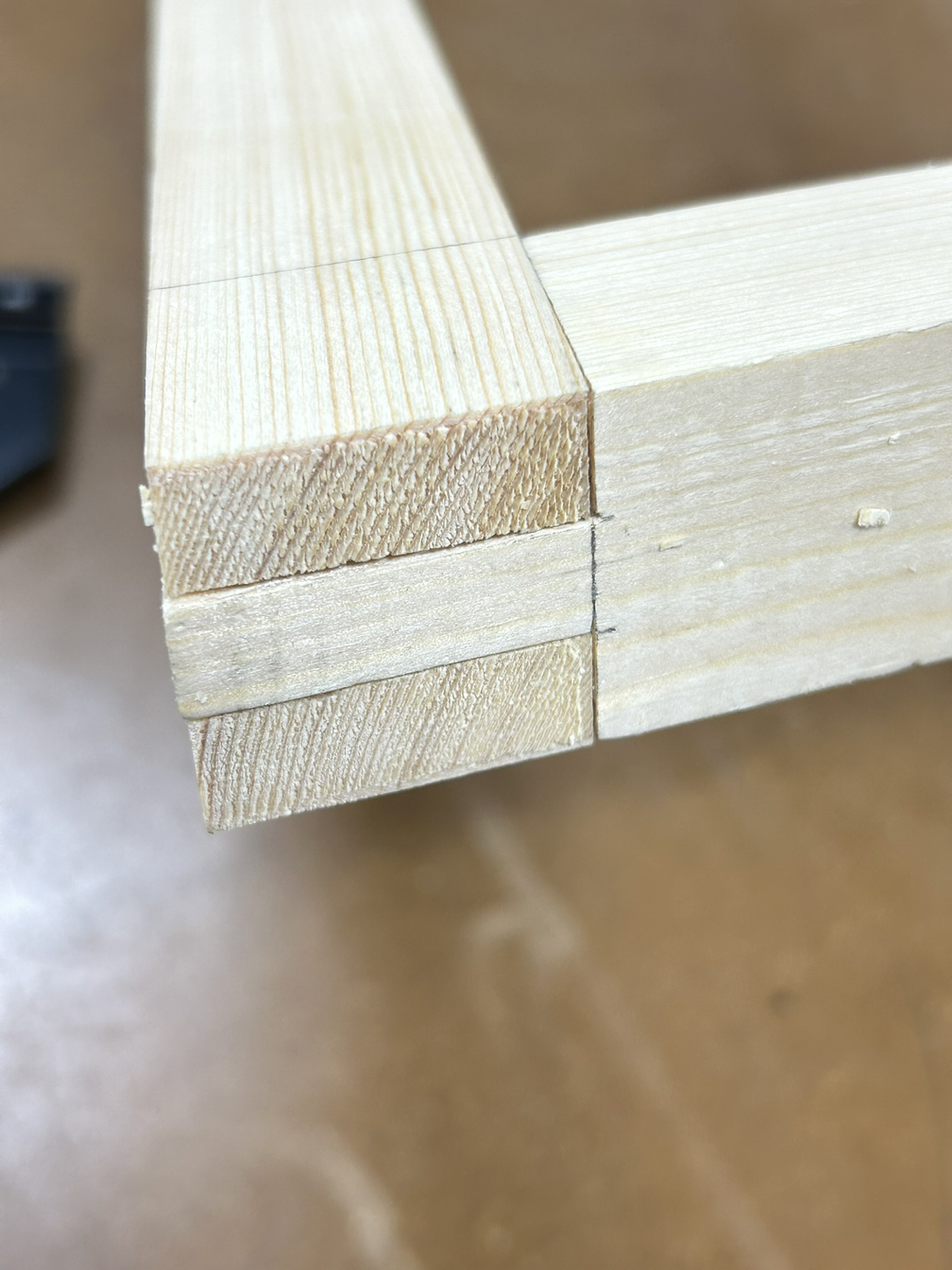

- 다리와 하단부 결합 : 브라이들(bridle) 조인트

- 다리와 상판 결합 : 반턱맞춤 비스무리한(?) 조인트

세 가지 정도의 조인트, 결구법을 사용해 조립/결합을 해야 한다.

1) 하단부

먼저 하단부는 +자 모양은 반턱맞춤으로, 양 끝은 다리와 결합을 위해 브라이들 조인트 촉으로 가공해야 한다. 먼저 테이블쏘로 반턱을 날리고 끌로 마무리를 했다.

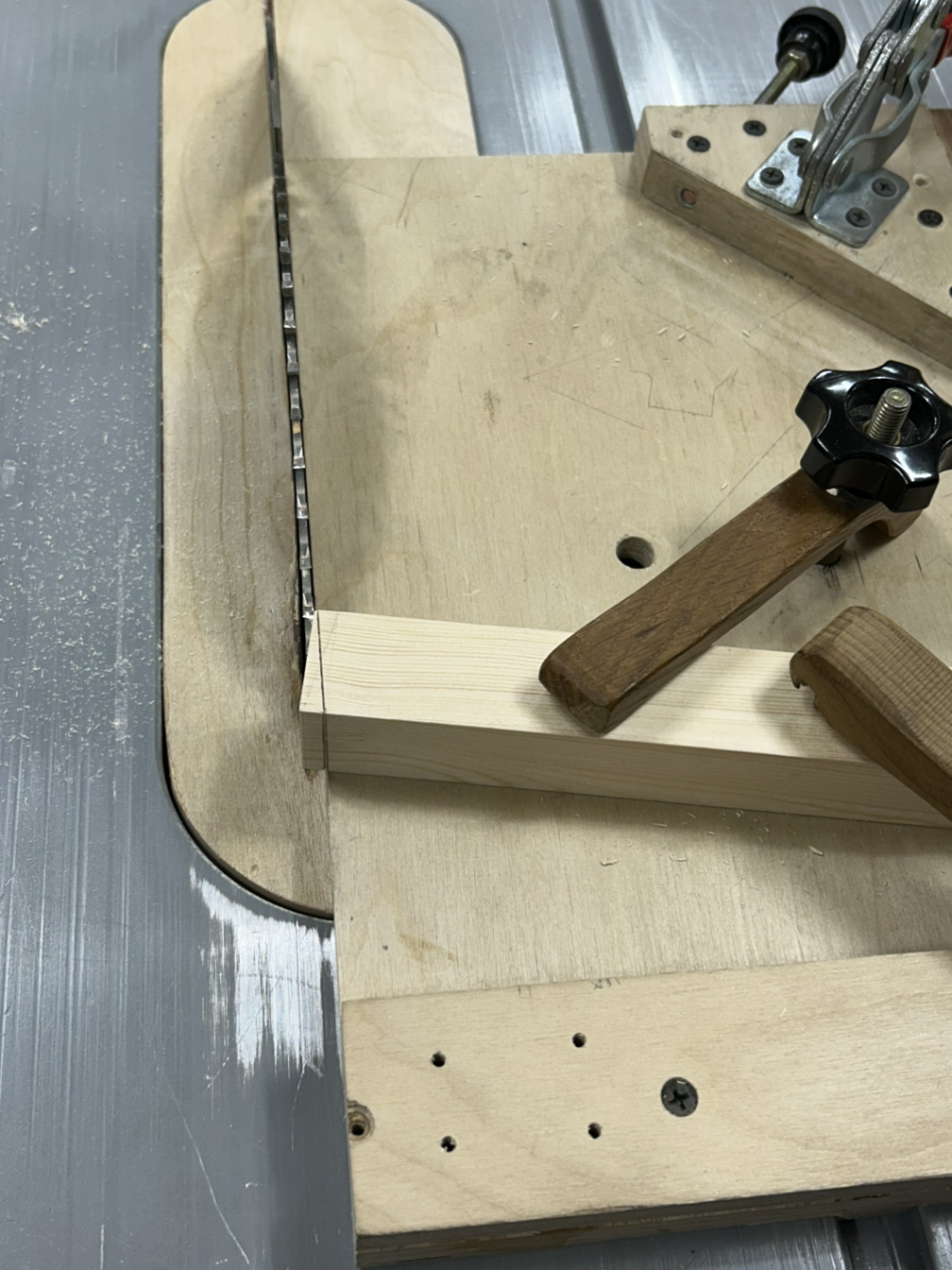

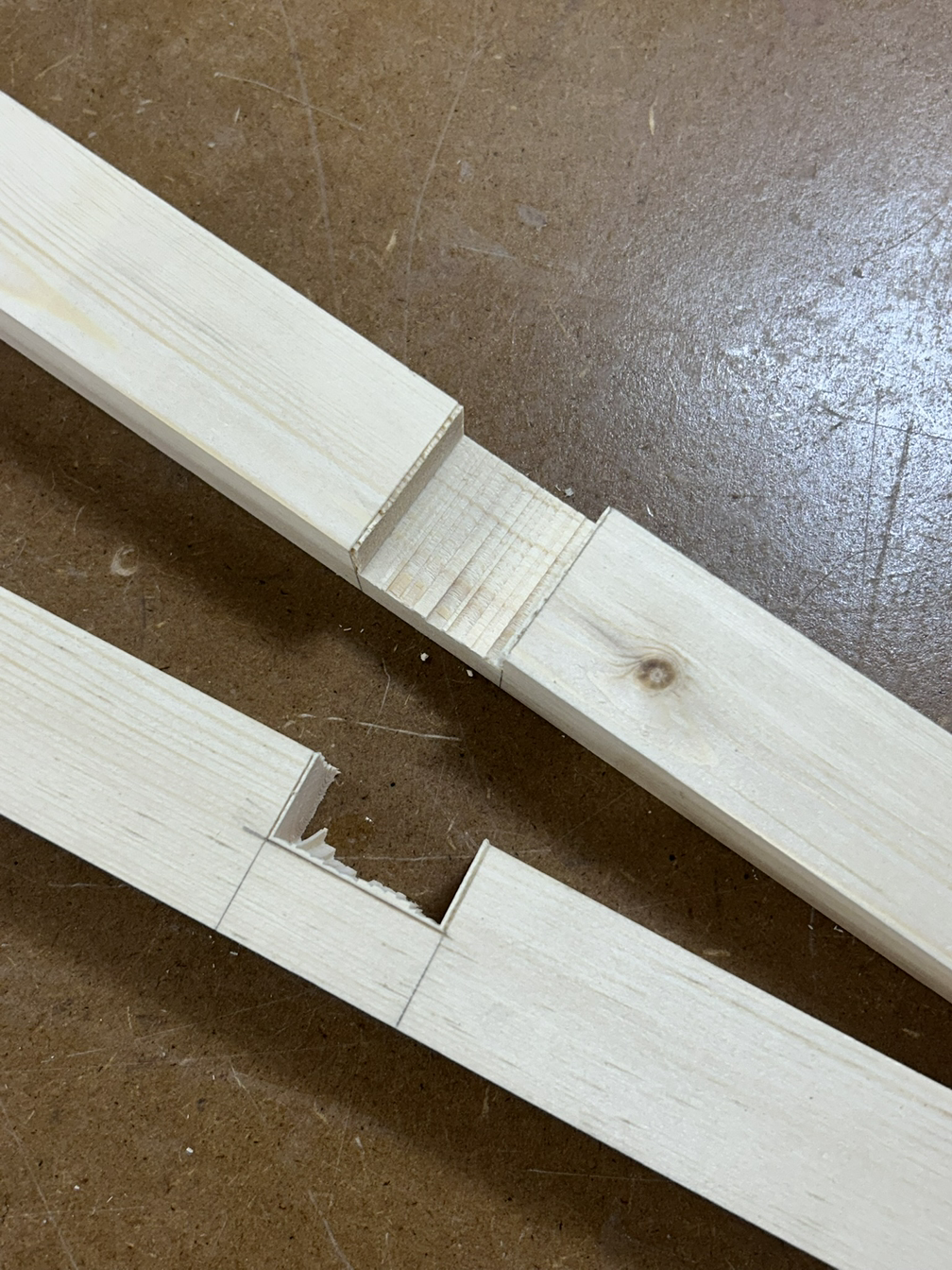

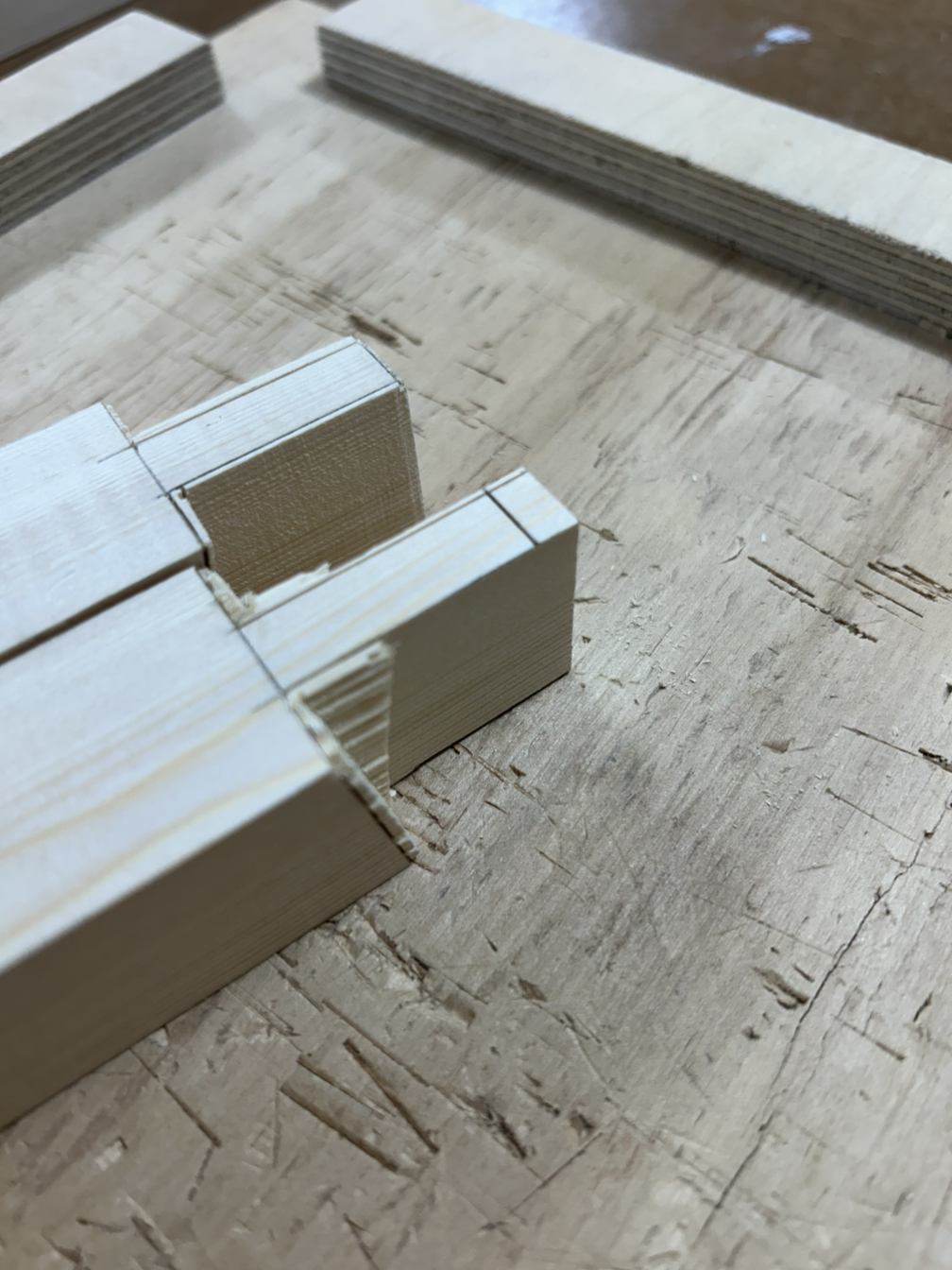

테이블쏘(썰매 지그)로 따낸 반턱

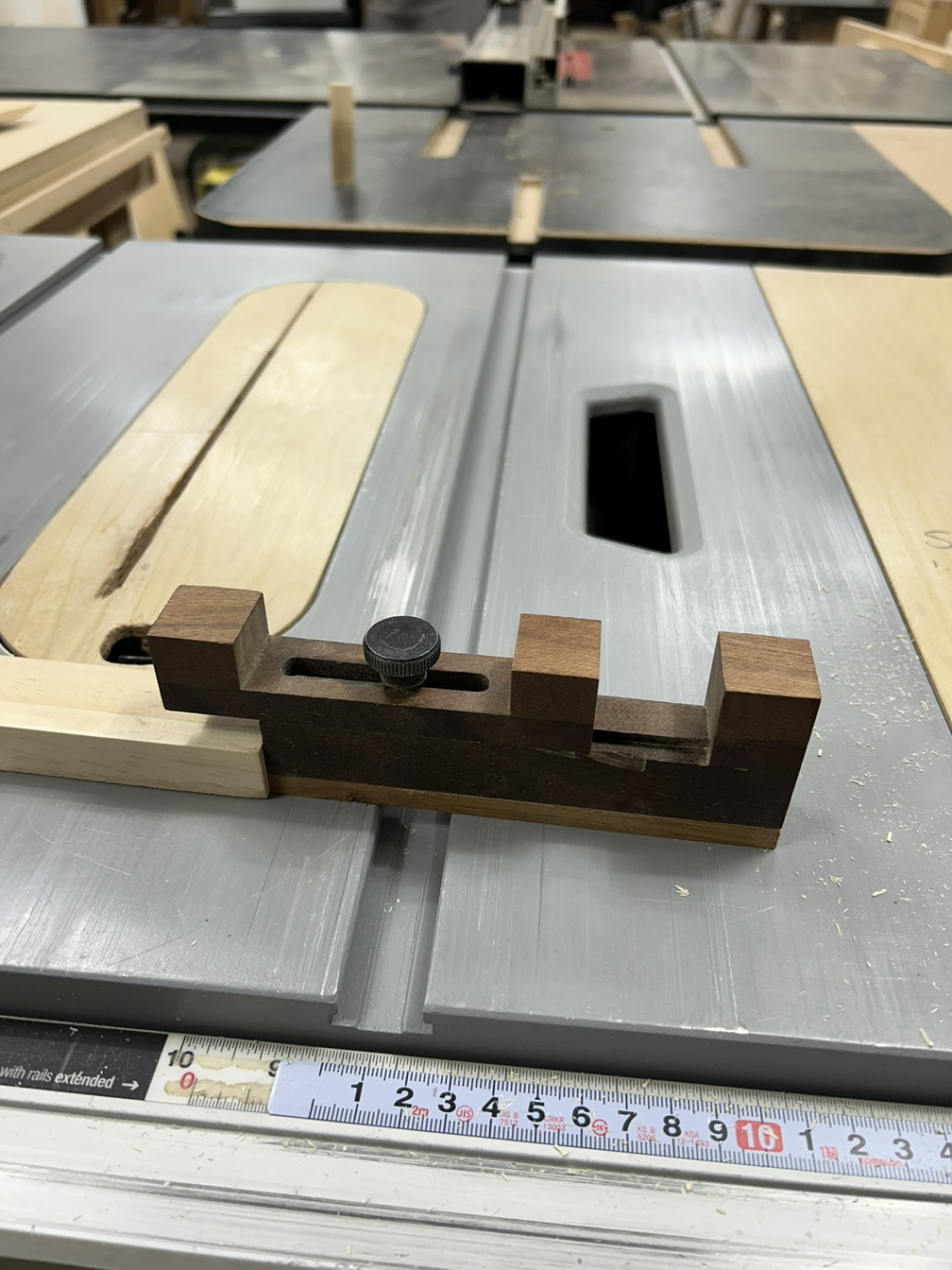

공방 실장님이 ‘반턱용 지그 왜 안쓰셨어요?’ 라고 물어보셔서 ‘그게 뭐예요?’ 알고보니 배웠던거다ㅠ 안쓰면 까먹어…

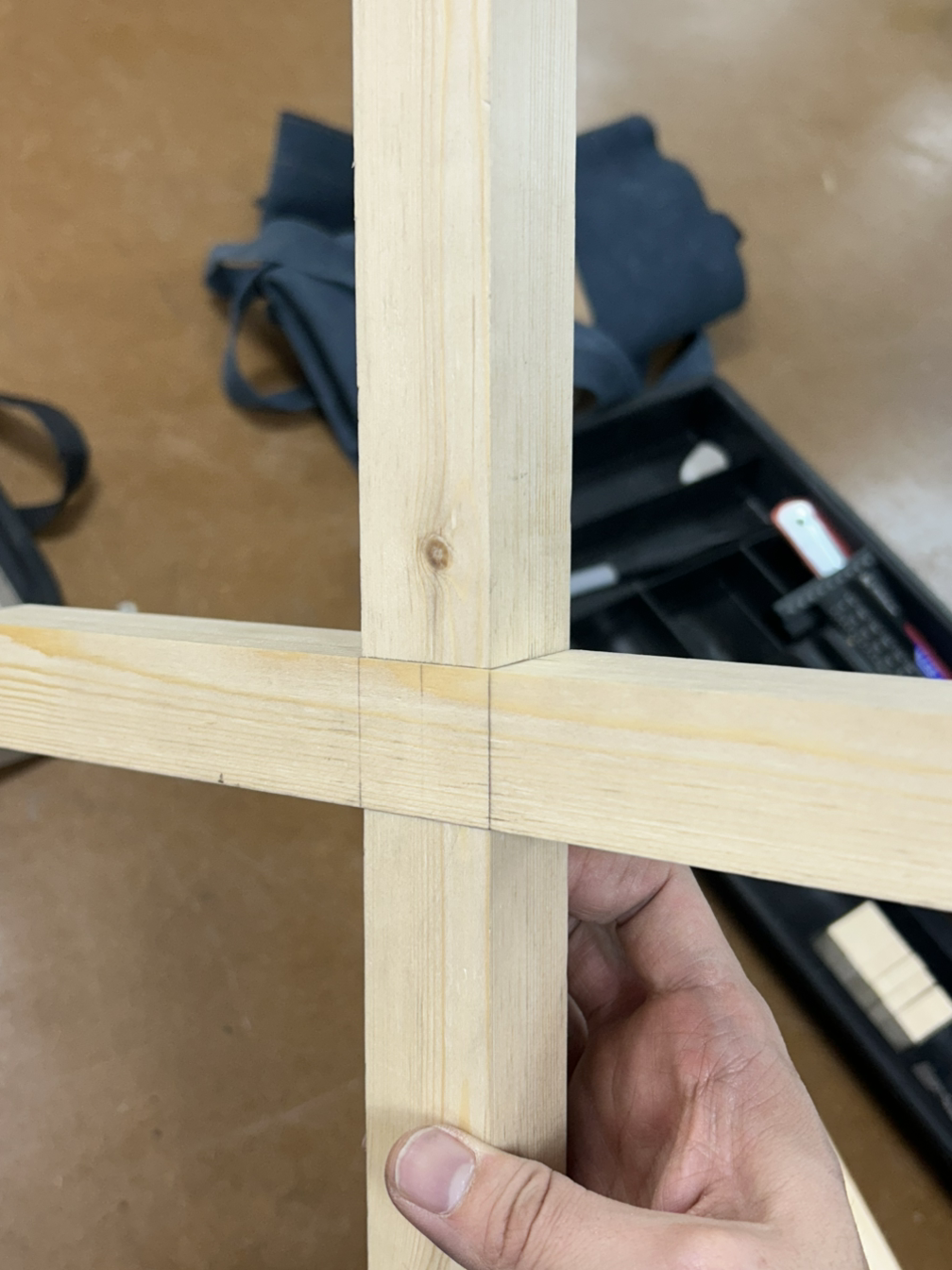

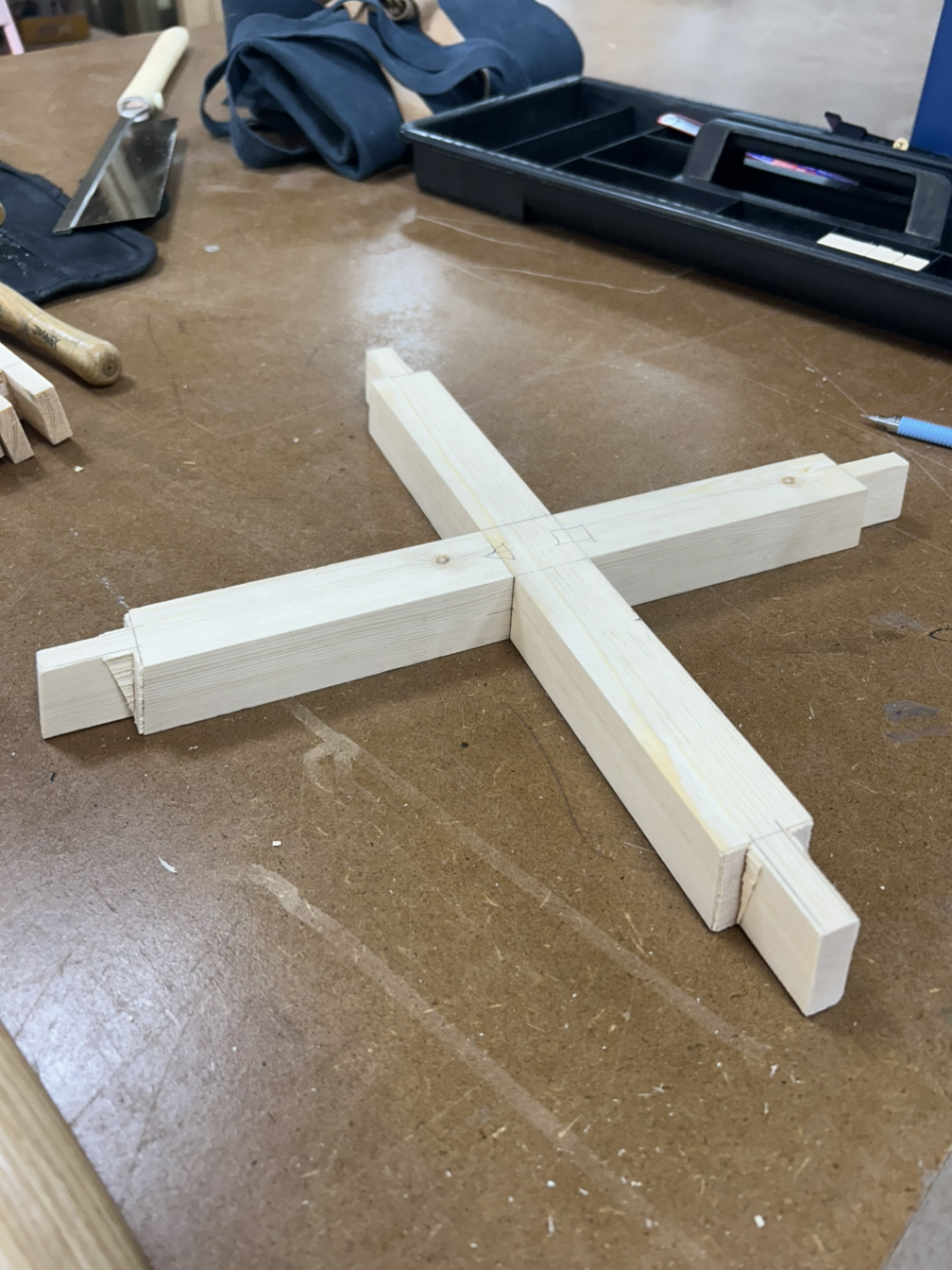

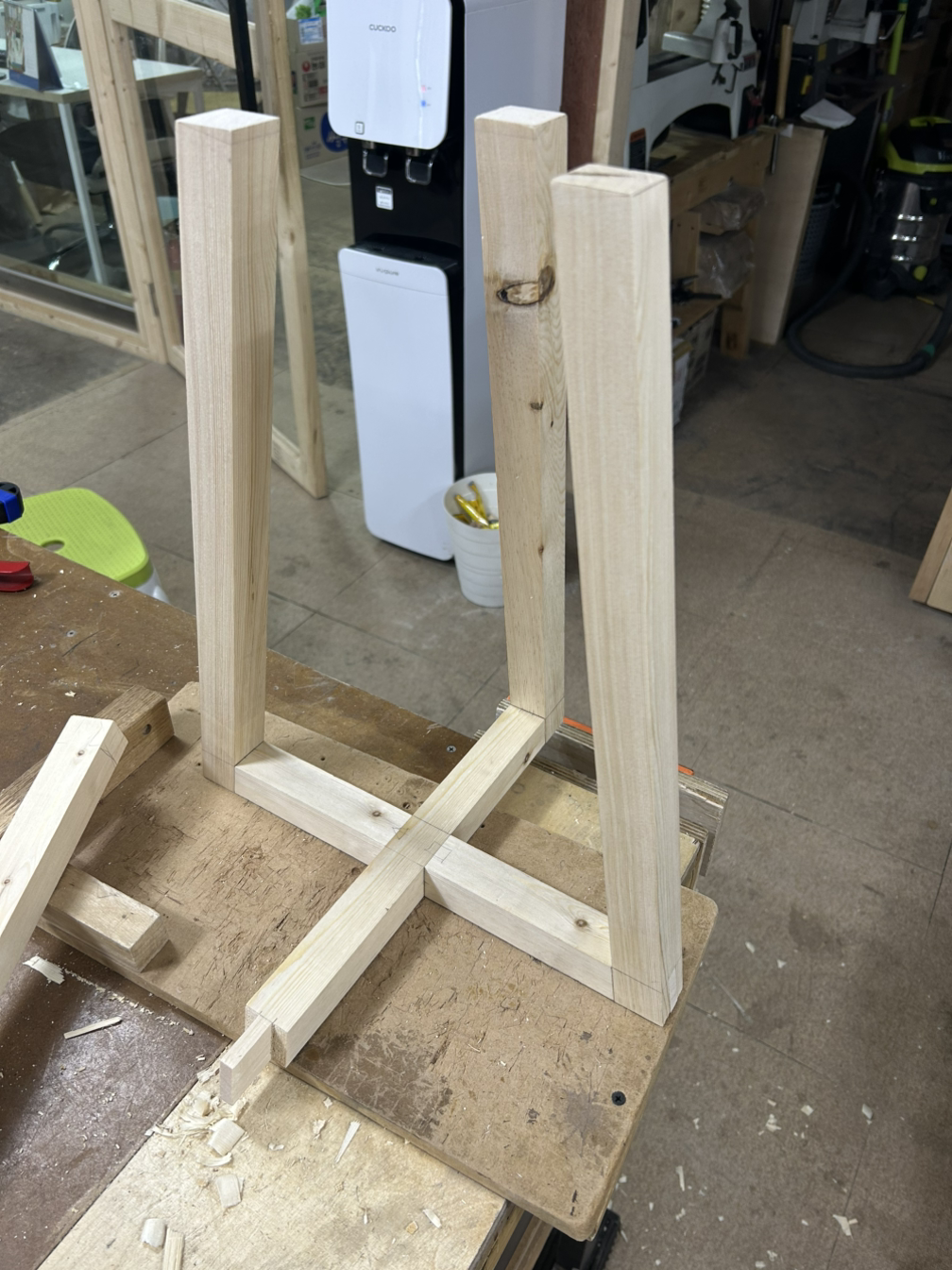

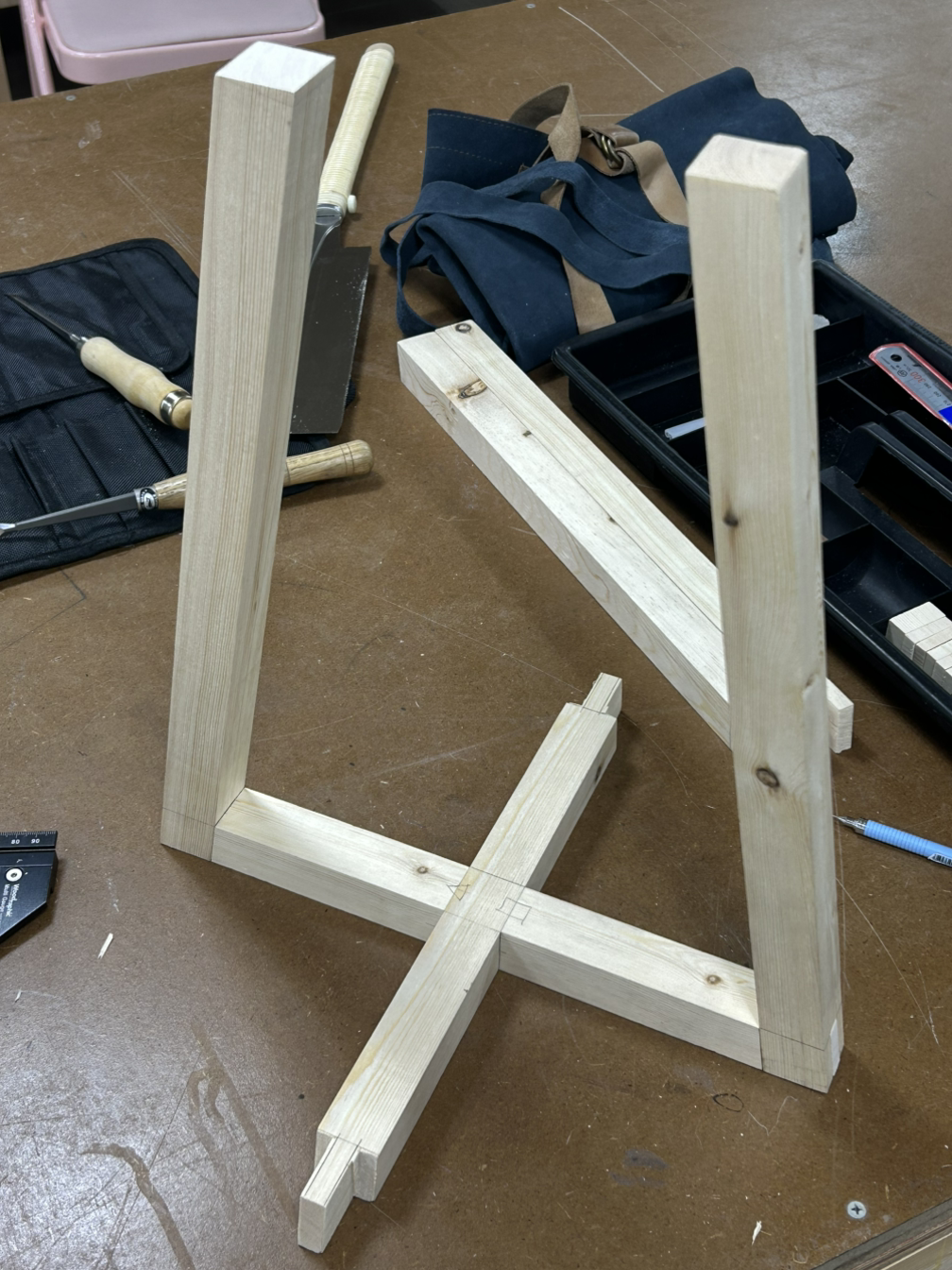

반턱 가공후 결합. 꽤 잘 맞았다.

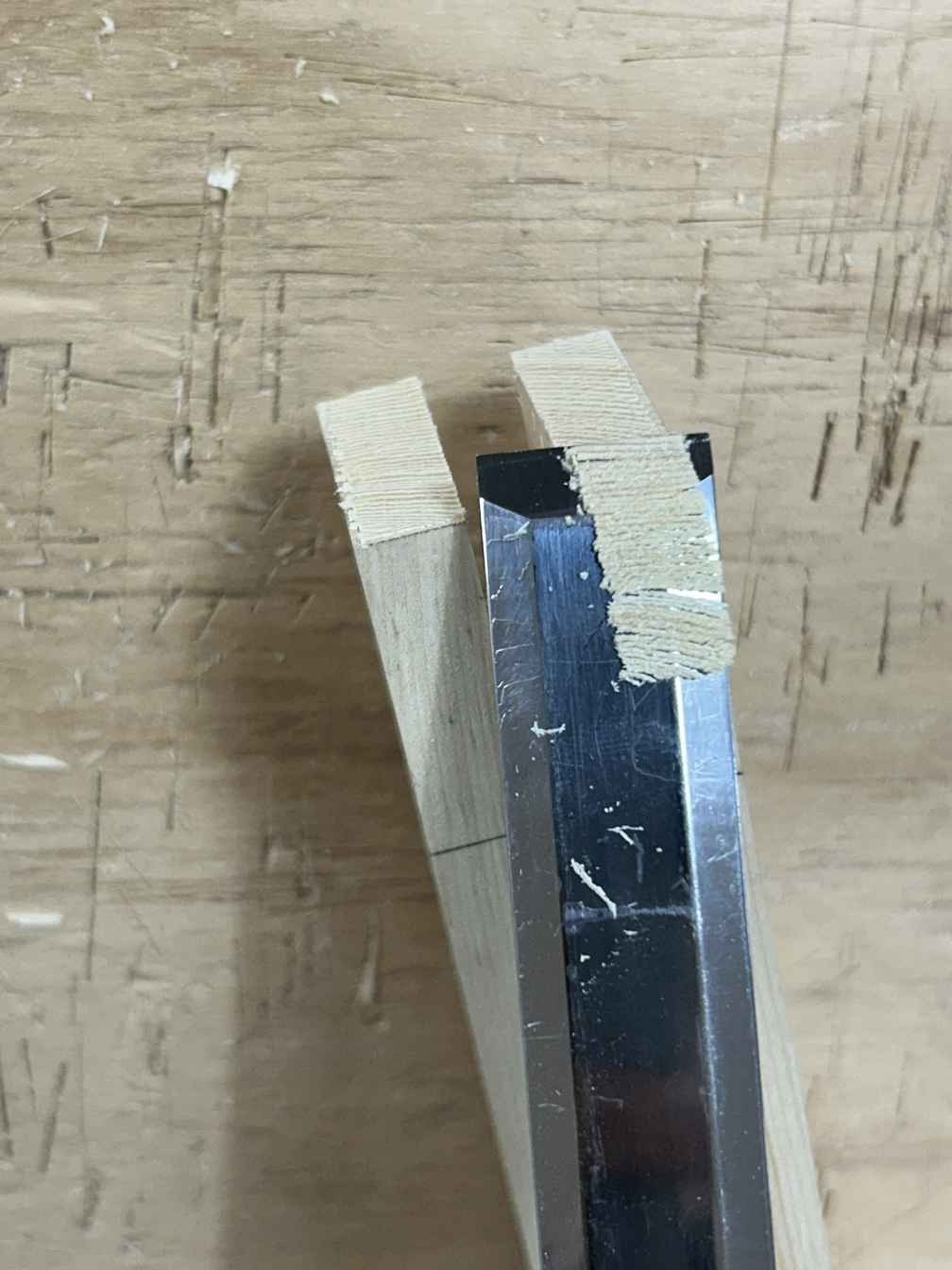

반턱맞춤은 크게 어렵지 않고 또 끌로 잘 마감할 수 있다는 나름의 자신감(?)이 있어서 잘 해냈다.

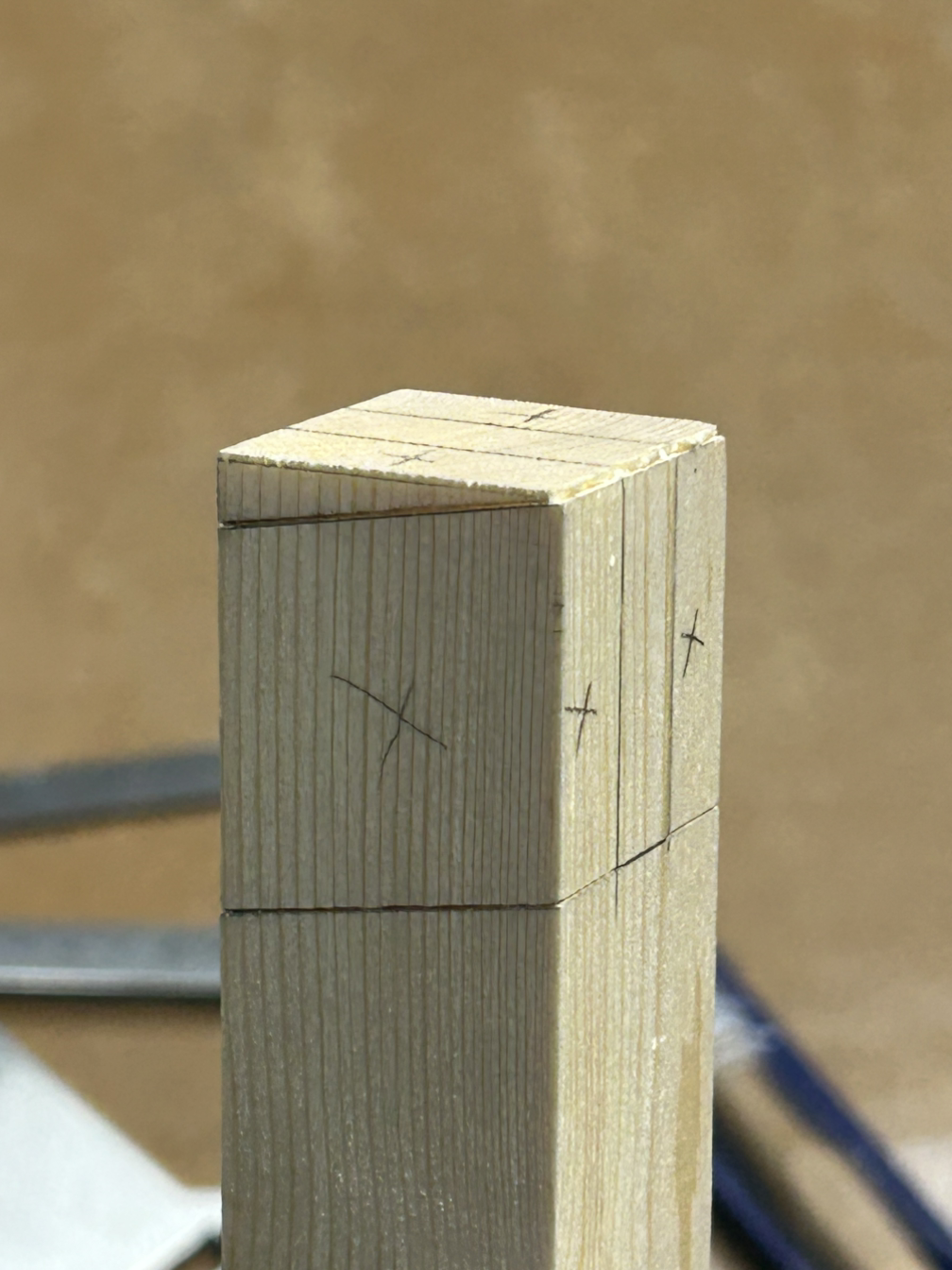

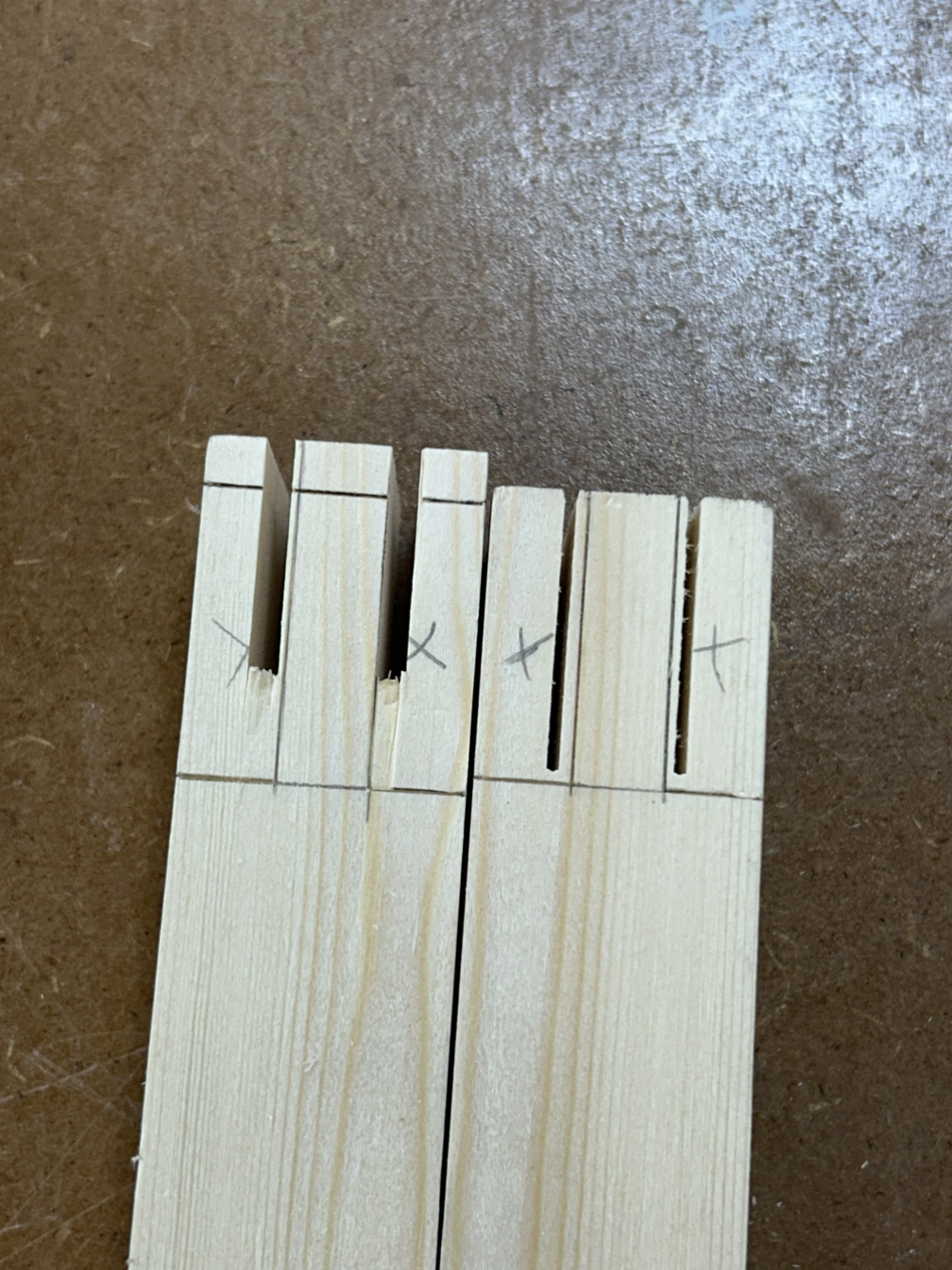

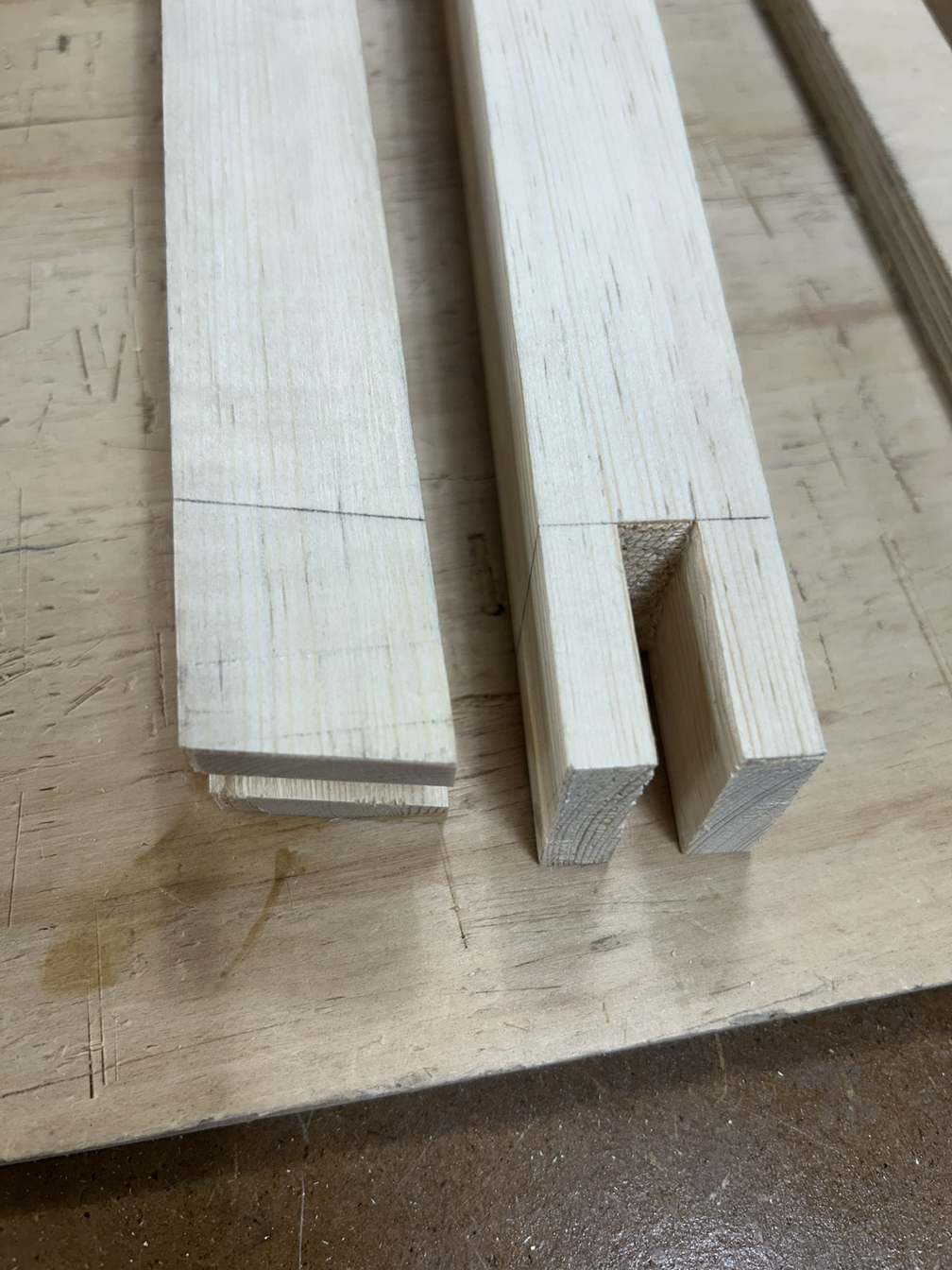

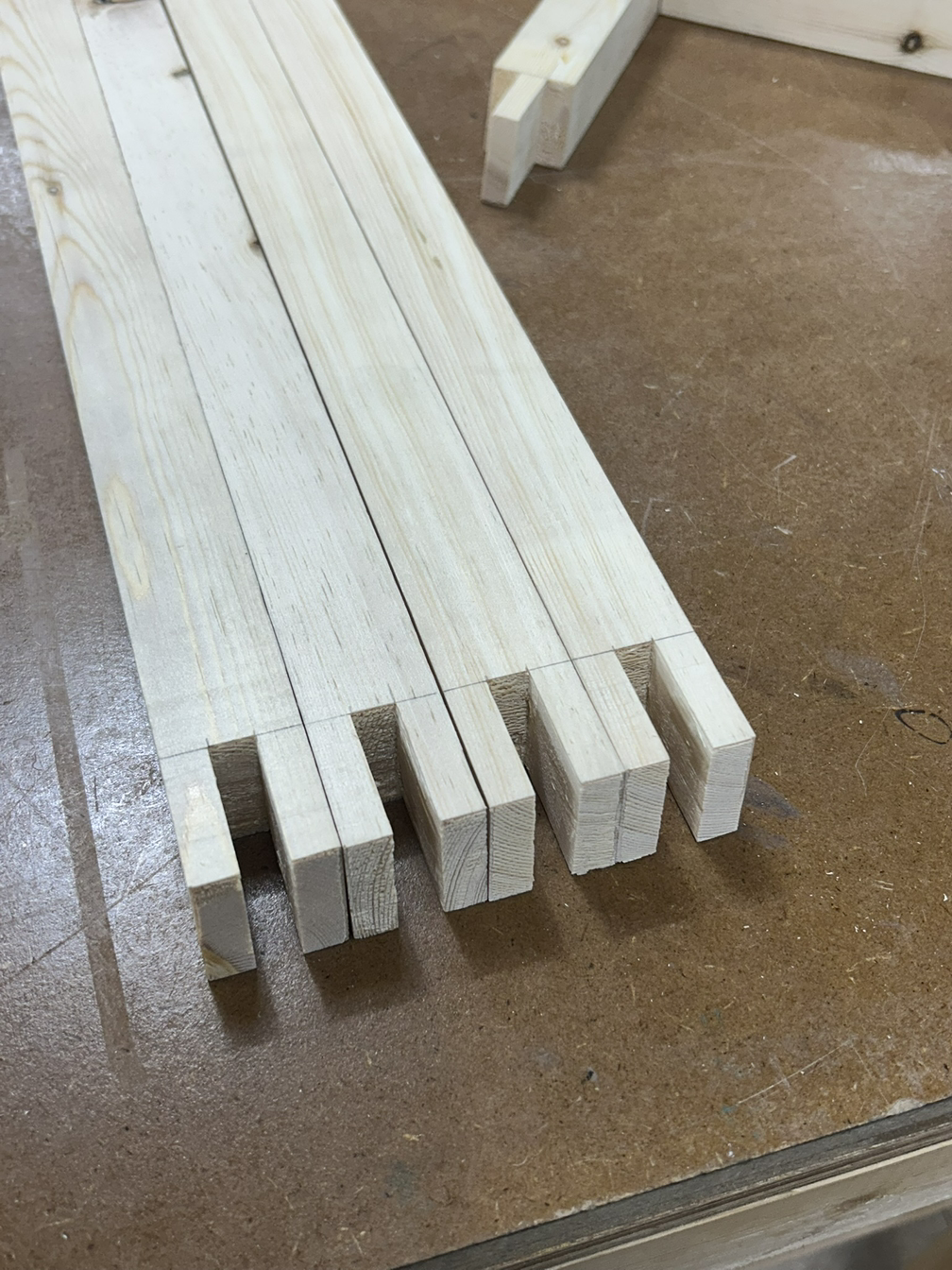

문제는 양쪽 끝의 브라이들 조인트의 촉(튀어나오게 남기는 부분) 가공인데, 30mm 각재라 10mm로 3등분해서 가운데만 남기고 양쪽을 날린다. 날릴 때 테이블쏘도 써보고 밴드쏘도 써서 가공해 봤다. 어차피 마무리는 끌로 해야 하지만, 여러 방법을 다 해보는 건 너무 좋은 것 같다.
