설계의 시작

계획설계 초안

건축사무소 조율에서 설계 초안을 정리하여 보내왔다. 계획 설계에 해당하는 도면으로 토지의 모양에 따라 건물의 평면을 앉힌 것으로 주차의 배치와 각 층의 규모, 방과 욕실의 구조 등을 그린 것이다. 우선 주차의 배치를 북측 전면 도로 평행주차로 두는 안과 직각주차로 두는 안으로 나누고, 거기에 더해 1층에 방 1개와 주방과 거실, 욕실, 2층에 방 1개와 주방, 거실 , 3층 전체에 거실과 방 2개, 4층에 멀티룸 1개를 배치하여, 방이 총 5개, 화장실 4개, 주방 겸 거실이 2개인 구조다. 평행주차 구조에서는 폭 4.6m, 길이 11.9m로 출입구를 전면과 측면 2곳으로 나누고 1층은 출입구를 2곳으로 하고 측면의 건물 주출입구와 계단을 통해 각 층으로 이어지는 구조다. 주차가 1대만 가능하다는 한계가 있으나 방과 화장실의 개수가 많고 옥상 마당의 공간이 폭 4.6mX길이 5.7m와 통로 폭 1.8mX7.1m로 널찍하다는 특징이 있다.

[22년 11월의 계획 설계_1층 2가지 안]

[22년 11월의 계획설계_2층 3가지 안]

[22년 11월의 계획설계_3층 안]

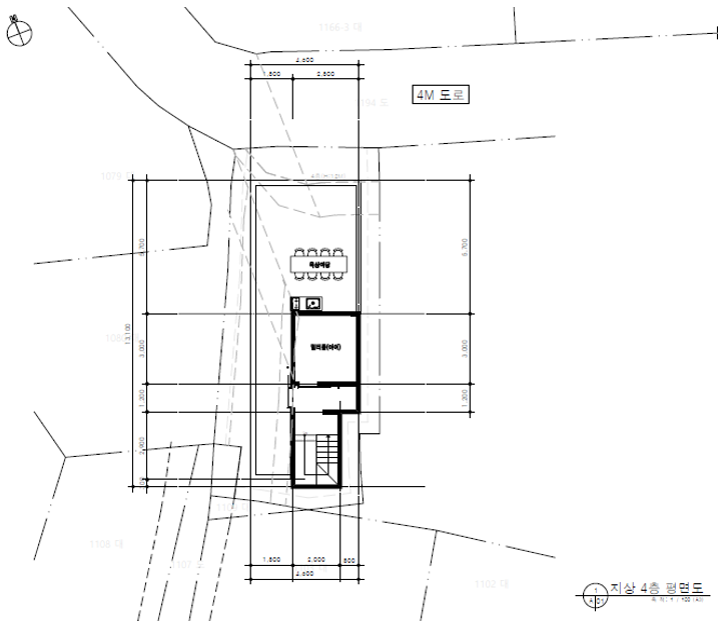

[22년 11월의 계획설계_4층 안]
