효소 활성 보존 캡슐화를 통한 토양 생분해 촉진을 위한
ESG
Polymer Degradation and Stability
고분자 분해 및 안정성

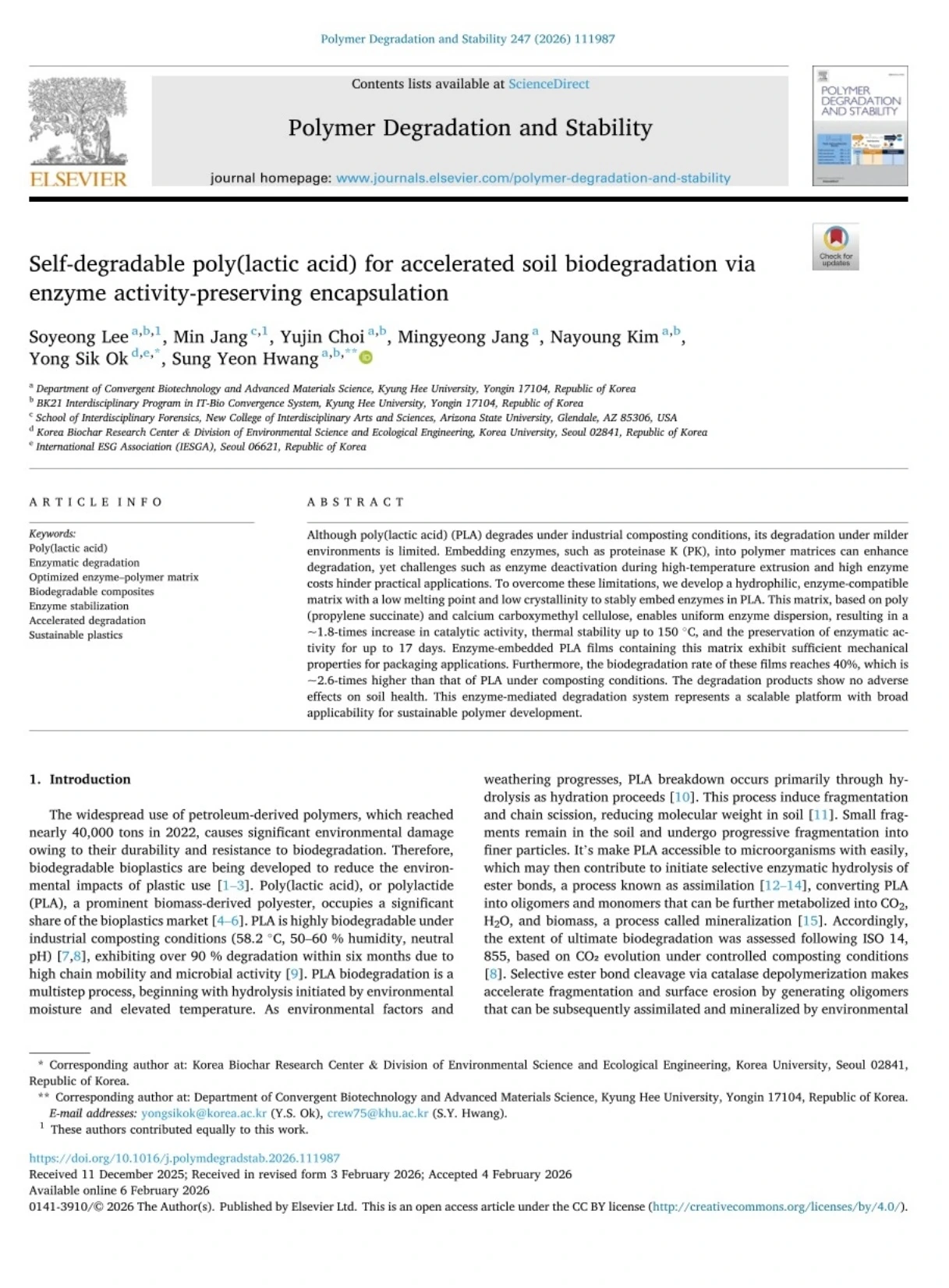

“Self-degradable poly(lactic acid) for accelerated soil biodegradation via enzyme activity-preserving encapsulation」
효소 활성 보존 캡슐화를 통한 토양 생분해 촉진을 위한 자가 분해성 폴리(락트산)
⸻
1. 연구 배경: “PLA는 친환경인데 왜 자연에서 잘 안 분해되나?”
• PLA(폴리젖산)는 바이오 기반 플라스틱으로 널리 쓰이지만, 산업용 퇴비화(고온·고습 등) 조건에서는 잘 분해되는 반면, 상온/가정/토양 같은 ‘완만한 환경’에서는 분해가 매우 느려 수년이 걸릴 수 있습니다.
• 이 때문에 “생분해 플라스틱”이라도 실제 환경에서 방치 시 분해가 지연될 수 있어, 온화한 조건에서도 분해를 촉진하는 기술이 필요합니다.
⸻
2. 연구 목적: “효소를 PLA 안에 넣되, 가공 중 효소가 죽지 않게 하자”
• 전략은 효소(Proteinase K, PK)를 PLA 내부에 ‘내장(embedding)’하여, 물·토양 환경에서 에스터 결합 절단(가수분해)을 촉진시키는 것입니다.
• 하지만 PK 같은 효소는 고온(압출·사출 등)에서 변성되기 쉬워, 일반적인 PLA 가공 온도(고온)에서 효소가 비활성화되는 문제가 큽니다.
• 따라서 본 연구는 “효소를 넣는 것” 자체보다, 가공 중 효소 활성을 보존하고 폴리머 내부에서 효소가 균일 분산되며 환경에서 효소가 작동·방출될 수 있는 캡슐화(encapsulation) 매트릭스를 설계하는 데 초점을 둡니다.
⸻
3. 핵심 아이디어: PPS + CaCMC로 ‘저융점·저결정·친수성’ 캡핑 매트릭스(PPSCC)를 만들다
연구진은 효소를 보호하고 활성 유지에 유리한 캡핑(보호) 매트릭스로 아래 조합을 제안합니다.
3.1. PPS(Poly(propylene succinate))를 기반 매트릭스로 선택
• PPS는 낮은 융점(Tm 44°C)과 낮은 결정성을 가져 효소를 상대적으로 온화한 조건에서 캡슐화(가공)하는 데 유리하다고 설명합니다.
• 또한 저결정/비정질 구조는 가수분해·침식이 비교적 잘 일어나 환경에서 효소 방출 및 작동에 유리하다는 논리를 제시합니다.
3.2. CaCMC(Ca²⁺ 결합 카복시메틸셀룰로오스)로 친수성과 ‘수분 미세환경’을 부여
• CMC는 수분을 흡수·보유해 효소 활성에 유리한 수화(hydrated) 미세환경을 만들 수 있으며(특히 토양에서), Ca²⁺를 결합시켜 매트릭스 내 Ca²⁺ 저장소(reservoir) 역할을 하도록 설계합니다.
• Ca²⁺는 PK 구조 안정화(3차 구조 안정)에 도움을 줄 수 있다는 점도 함께 활용합니다.
3.3. 결과: PPSCC는 더 친수적이고 더 비정질(저결정)인 캡핑 매트릭스
• PPS에 CaCMC를 섞은 PPSCC는 표면 친수성이 증가(접촉각 감소)하며, 이는 습윤 환경(토양 등)에서 수분 확산·흡수에 유리하다고 설명합니다.
• XRD 분석에서 PPSCC의 결정성이 PPS보다 더 낮아졌고, 이로 인해 효소 이동/분산/방출, PLA와의 상호작용에 유리하다고 논의합니다.
⸻
4. 제조 공정(개념): “효소를 보호 매트릭스에 먼저 캡슐화 그걸 PLA에 분산”
• 공정 흐름은 (1) PK를 Ca²⁺로 전처리하여 구조 안정화 (2) PPS와 CaCMC를 혼합해 PPSCC 매트릭스 형성 (3) PPSCC에 PK를 캡슐화해 PPSCC-E 제조 (4) 이를 PLA에 혼합해 효소 내장 PLA(PLA-M)를 만드는 방식입니다.
⸻
5. 성능 결과 요약: “효소 활성, 열안정성, PLA 분해, 물성은 유지”
5.1. 효소 활성(촉매 성능) 개선
• PPSCC-E 시스템은 수중(Tris buffer) 시험에서 분해(중량 감소)율 34.05%로, PPS 기반(PPS-E)의 19.79% 대비 약 1.72배 높았다고 보고합니다.
• 저결정·친수성·수화 미세환경·염(이온) 해리로 인한 방출 등 “복합 효과”가 효소 방출·작동을 높였다는 설명입니다.
5.2. 가공 온도에서의 효소 열안정성 확보(핵심 실용 포인트)
• PPSCC-E는 60~100°C 범위에서 효소 활성이 비교적 유지되며, 150°C에서도 일정 수준(잔존 활성)이 관찰된다고 정리합니다.
• 또한 효소 활성 유지기간 지표(T90) 관점에서 PPS-E 약 9일 vs PPSCC-E 17일로, 약 1.9배 연장되었다고 보고합니다.
5.3. PLA에 넣었을 때(PLA-M)도 “균일 분산 + 물성 유지”
• SEM/EDX로 Ca(=CaCMC)와 S(=PK 표지)를 확인해 PLA 내에서 응집 없이 균일 분산되었음을 보여줍니다.
• 기계적 물성은 캡핑 매트릭스가 들어가면서 인장강도는 다소 감소했지만, 연신율 증가로 전체 인성(toughness)은 유지되었다고 설명합니다.
• 포장재 관점의 기능(산소 차단성)도 OTR이 PLA와 PLA-M이 유사해, 기능 저하가 크지 않음을 시사합니다.
⸻
6. “환경 안전성(토양 영향)” 평가 설계: pH + 식물 독성(발아) 기반
연구는 “분해가 빨라지는 것”뿐 아니라, 분해 산물이 토양에 악영향이 없는지를 검증하려고 다음을 수행합니다.
6.1. 퇴비(토양) pH 변화 모니터링
• 분해 후 토양 산성화 가능성을 보기 위해 퇴비 시료를 1:5(w/v)로 물에 희석해 pH를 반복 측정하는 절차를 명시합니다.
6.2. 용출수(leachate) 식물독성: OECD TG 208 기반 발아시험 + GI 지수
• 무(래디시) 종자를 이용해 발아율과 뿌리 신장(root elongation)을 측정하고, 이를 결합한 GI(germination index)로 독성을 판단합니다.
• GI가 70%를 초과하면 비독성(non-toxicity) 기준으로 해석한다고 제시합니다(국내 농촌진흥청 기준 인용).
※ 사용자가 앞서 언급하신 “GI=122” 같은 구체 수치/그래프 값(그림 6e, 6f)은 현재 제공된 텍스트 구간(자동 추출본)에서는 해당 페이지 이후가 잘려 있어 숫자 자체를 정확히 인용해 드리기 어렵습니다. 다만, 논문이 토양 건강(soil health)에 “악영향이 없었다”는 결론을 초록에서 명확히 밝히고 있으며 , 그 근거 실험 설계는 위 pH 및 GI 시험으로 구성되어 있습니다.
⸻
7. 연구 의의(실무 관점 요약)
• 실제 제조 공정(압출/혼련) 맥락에서 효소를 ‘살려서’ PLA에 내장시키는 접근을 구체적으로 제안합니다.
• PPSCC(저융점·저결정·친수성)의 조합으로 효소 활성(분해 촉진)과 안정성(가공·시간)을 동시에 개선했다는 점이 핵심 기여입니다.
• 또한 PLA-M이 포장재로 필요한 기본 성능(물성/OTR)을 크게 해치지 않으면서 분해를 촉진한다는 논리가 “상용화 가능성”을 뒷받침합니다.
#jcncchatesgx
#지속가능성보고연구소
#공공기관esg경영
#esg창업
#기술창업
#제이씨앤컴퍼니
#ESG보고서
#기후테크
#esg
#생분해플라스틱
