자율주행의 비밀: 햄버거처럼 쌓인 지도의 구조
지난 글에서 우리는 자율주행 차량에 지도가 필요한 이유, 그리고 지도가 단순한 길 안내를 넘어 주행 판단의 기준이 되는 기본 정보라는 점을 함께 살펴보았습니다. 특히 센서가 가진 인지의 한계를 보완하고 주행의 신뢰도를 높이기 위해, 지도는 자율주행의 필수적인 존재라는 것을 확인했죠. 그런데 여기서 한 가지 궁금증이 생깁니다. 자율주행 차량은 정말 우리가 보는 것처럼 ‘단 한 장의 지도’만 참고해서 모든 판단을 내리는 걸까요?
사실 자율주행 시스템은 주행 상황에 따라 각기 다른 정보를 담은 여러 겹의 ‘레이어 지도’를 실시간으로 겹쳐 보며 판단을 내립니다. 예를 들면, 우리가 맛있는 햄버거를 만들기 위해 패티, 채소, 치즈 등 각기 다른 재료를 층층이 쌓아 올리는 과정과 매우 비슷하죠. 패티만으로는 햄버거의 맛을 낼 수 없고, 치즈만으로는 배를 채울 수 없듯이, 자율주행 지도 역시 서로 다른 역할을 하는 레이어들이 맞물릴 때 비로소 ‘자율주행을 위한 하나의 판단 시스템’이 완성되는 것입니다.
단순한 위치 정보를 넘어, 자율주행 차량이 스스로 상황을 인지하고 올바른 결정을 내리게 만드는 이 레이어들의 정체는 무엇일까요? 오늘은 자율주행의 판단을 위한 핵심 지도들을 하나씩 소개해 드리고자 합니다.

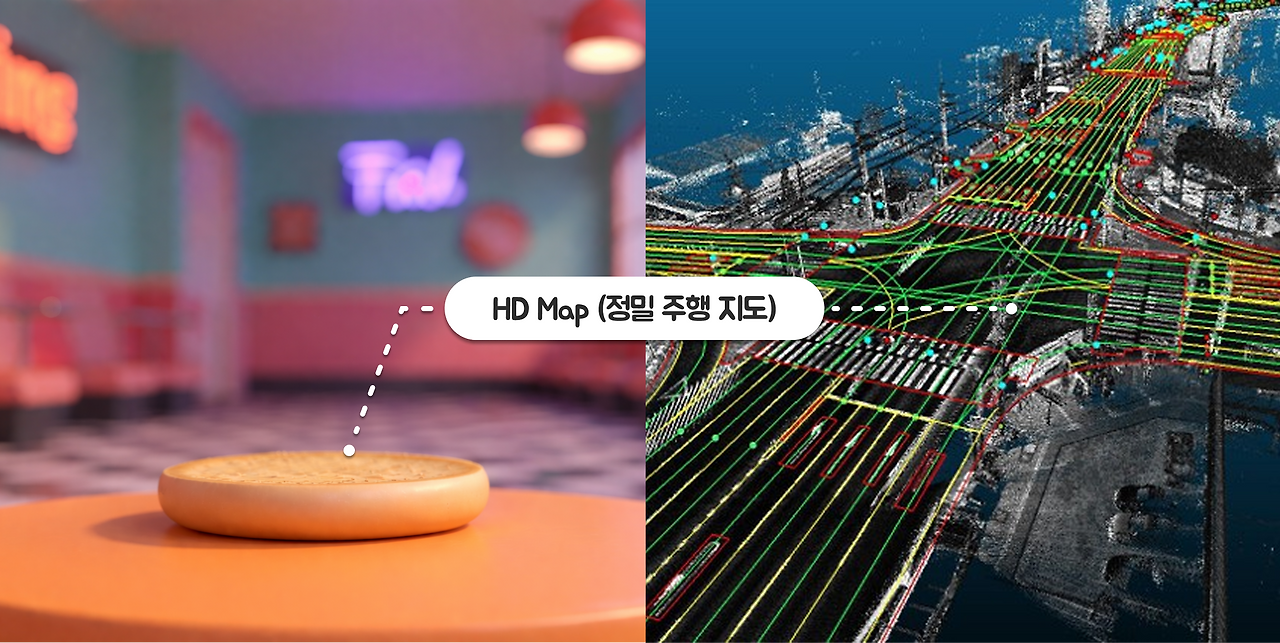

HD Map (정밀 주행 지도) - 햄버거의 든든한 기초, 번
겹겹이 쌓인 자율주행 지도 구조에서 가장 아래에 놓이는 레이어는 HD Map(High Definition Map)입니다. 햄버거의 모든 재료를 밑에서 단단하게 받쳐주는 ‘번’처럼, HD Map은 자율주행 차량이 도로 위에서 움직일 수 있는 가장 기본적이고 든든한 토대를 제공합니다.
우리가 일상에서 쓰는 일반 지도가 도로를 면적 위주로 대략적으로 보여준다면, HD Map은 그 안에 그려진 차로 하나하나를 센티미터 단위의 정밀함으로 구현합니다. 마치 폭신한 번이 햄버거의 전체 모양을 잡듯이 HD Map은 차량 센서가 악천후나 주변 장애물로 인해 차선을 잠시 놓치더라도 안정적으로 주행을 이어갈 수 있게 돕는 든든한 ‘기준선’이 되어줍니다.
하지만 HD Map은 단순히 정밀한 선을 긋는 것에서 그치지 않습니다. 도로의 물리적인 형태뿐만 아니라, 그 길 위에 담긴 ‘도로의 역할’까지 제공한다는 것이 핵심입니다. 지금 달리고 있는 차로가 좌회전 전용인지, 유턴이 가능한 구간인지, 혹은 잠시 후 차로가 합류하는 구간인지 등을 미리 인지하고 대비하게 만드는 것이죠.
결국 HD Map은 길이 어디에 있는지 아는 것을 넘어, 그 길 위에서 무엇을 해도 되는지를 이해하게 함으로써 자율주행 차량이 실제로 따라가야 할 안전한 주행 경로를 만들어 냅니다. 햄버거의 기본인 번이 부실하면 아무리 화려한 재료를 쌓아도 형태가 무너지듯, HD Map이라는 탄탄한 기초 레이어가 있어야만 비로소 자율주행의 안전한 운행이 시작될 수 있습니다.
Localization Map (정밀 측위 지도) - 정체성을 결정하는 '패티'

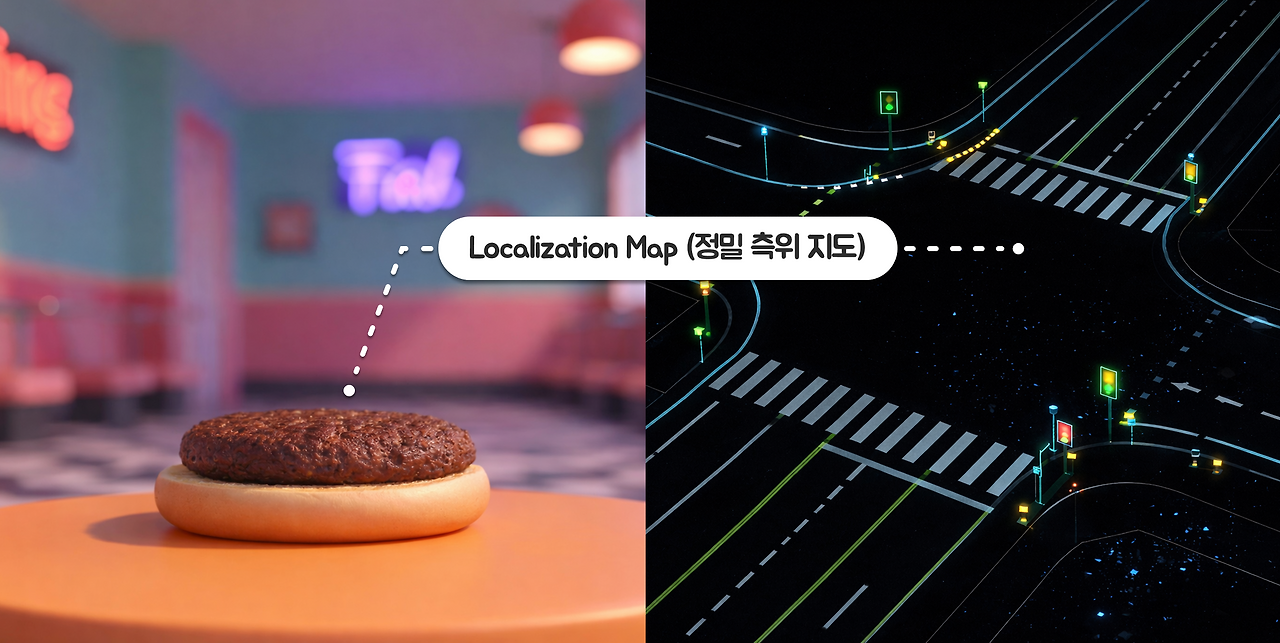

Localization Map 개념 이해를 위한 예시 이미지탄탄한 기초인 번(HD Map)을 준비했다면, 이제는 그 위에 햄버거의 정체성인 패티를 올릴 차례입니다. 햄버거의 종류가 패티에 의해 결정되듯, 자율주행의 실질적인 주행은 Localization Map을 통해 결정됩니다.
아무리 훌륭한 지도가 있어도, 정작 차량이 그 지도 위 ‘정확히 어느 지점’에 있는지 모른다면 그 지도는 무용지물입니다. 가까운 예시로, 종종 고층 건물이 빽빽하게 들어선 도심이나 터널 안에서 GPS 오차가 수 미터씩 발생하곤 하는데 자율주행 시스템에 이런 오차는 곧 치명적인 판단 오류로 이어집니다.
Localization Map 바로 이 간극을 메우는 열쇠입니다. 도로 주변의 가드레일, 표지판 같은 특징물 정보를 미리 데이터로 담고 있다가, 차량 센서가 실시간으로 인식하는 풍경과 대조합니다. 이때 마치 퍼즐 조각을 맞추듯이 “내가 지금 지도상에서 정지선 앞 3.5m 지점에 있구나”라며 나의 위치를 정확하게 파악하는 것이죠.
번 위에 패티가 정확히 안착해야 햄버거의 모양이 비로소 잡히듯이, Localization Map은 도로와 실제 차량의 위치를 한 치의 오차 없이 정렬하는 역할을 합니다. 이 과정이 있어야만 자율주행 차량은 비로소 도로 신뢰하고, 다음 주행 단계로 안전하게 나아갈 수 있습니다.

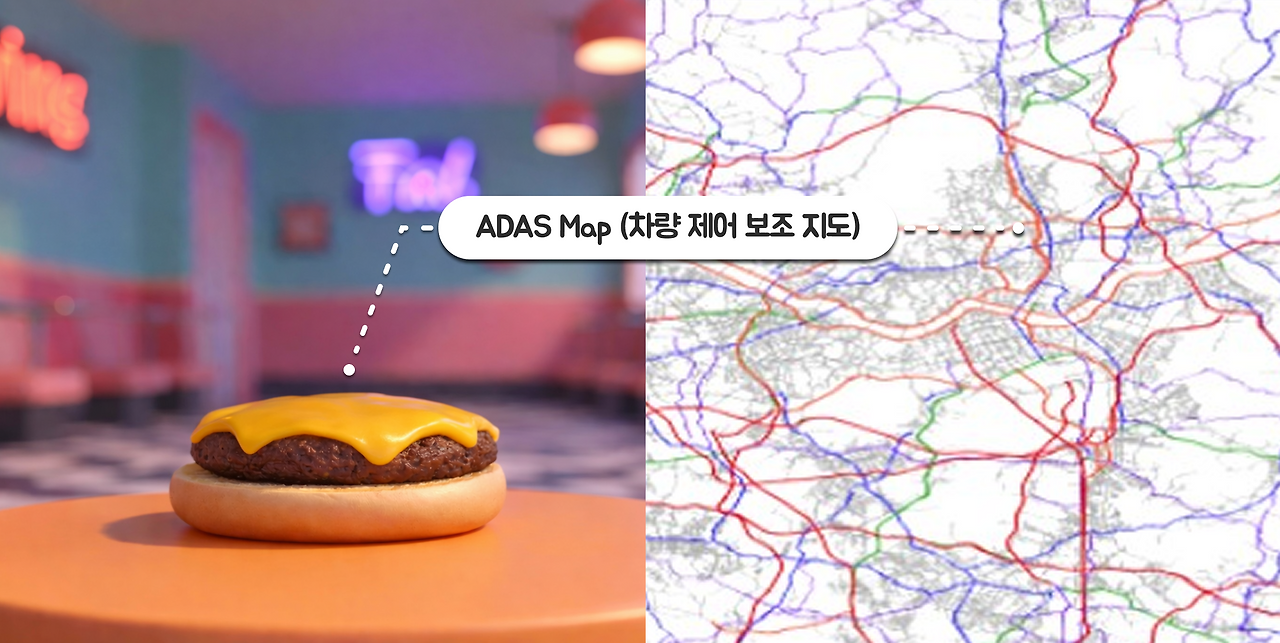

ADAS Map (차량 제어 보조 지도) - 풍미를 더하는 ‘치즈’
자율주행의 품질을 한 단계 높여주는 ADAS Map은 햄버거의 핵심인 패티 위에 부드럽게 녹아드는 치즈로 비유할 수 있습니다. 패티 위에 치즈가 어우러져 풍미를 완성하듯, ADAS Map은 도로가 얼마나 휘었는지(곡률), 얼마나 가파른지(경사도) 등과 같은 상세 정보를 제공해 주행을 한층 더 정교하고 안전하게 만드는 역할을 합니다.
ADAS Map의 핵심은 차량이 단순히 길을 아는 것을 넘어, 상황을 미리 보고 대비하게 만드는 것입니다. 예를 들어, 차량 센서가 미처 확인하기 전이라도 “앞으로 500m 뒤에 급격한 커브 구간이 시작되니 미리 속도를 줄여야 한다.”거나 “곧 가파른 오르막길이 나오니 출력을 높여야 한다”는 정보를 전달하는 식이죠.
이처럼 언제 속도를 줄이고 언제 기어를 변속해야 할지를 미리 알 수 있기 때문에 급제동이나 급가속 없는 안락한 승차감을 만들어냅니다. 덕분에 ADAS Map이라는 레이어가 더해질 때, 비로소 자율주행은 부드럽고 지능적인 주행으로 거듭나게 됩니다.
Dynamic Map (동적 정보 지도) - 신선함을 더하는 ‘채소’

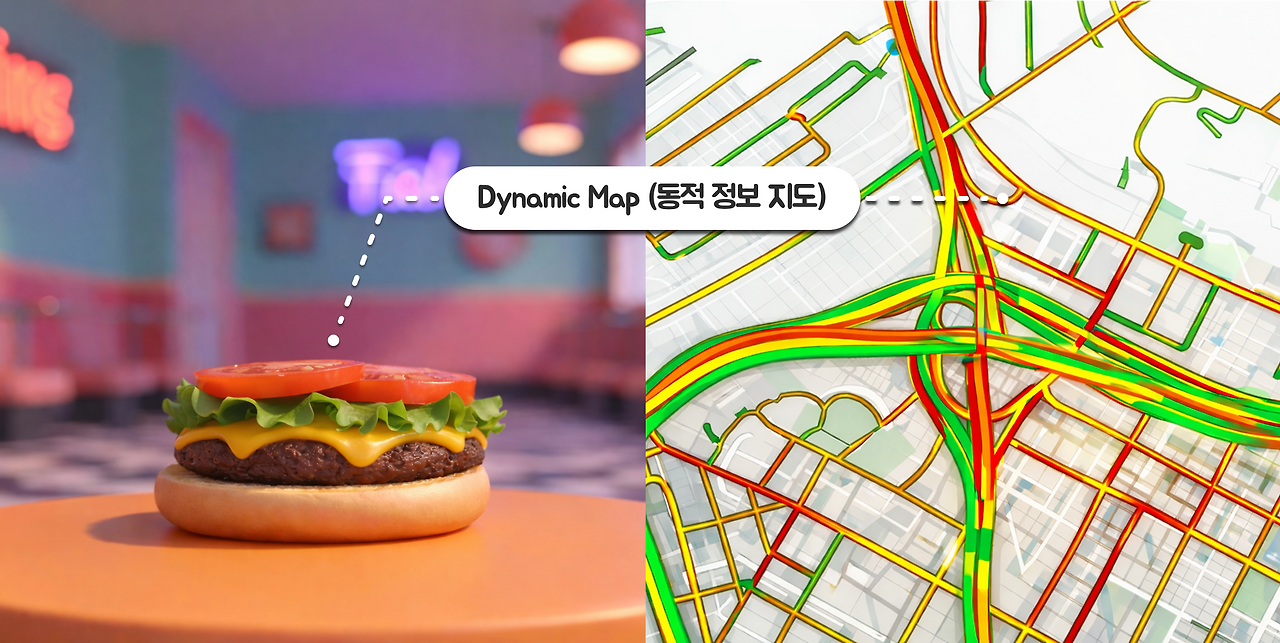

Dynamic Map 개념 이해를 위한 예시 이미지마지막으로 햄버거의 맨 위를 장식하는 신선한 양상추나 토마토처럼, 실시간이 생명인 Dynamic Map이 있습니다. 앞서 설명한 레이어 지도들이 비교적 변하지 않는 ‘고정된 정보’라면 Dynamic Map은 도로 위에서 시시각각 변하는 살아있는 정보를 제공합니다.
아무리 좋은 번과 패티로 만든 햄버거라도 채소가 신선하지 않으면 맛이 살지 않듯이, 자율주행 역시 지금 이 순간의 도로 상태를 아는 것이 매우 중요합니다. Dynamic Map은 갑작스러운 교통사고, 공사 구간의 출현, 갑자기 쏟아지는 폭우나 결빙 구간과 같이 예측 불가능한 변수들을 실시간으로 수집해 차량에 전달합니다.
이 레이어 덕분에 자율주행 차량은 미리 정해진 길로만 가지 않고, 상황에 맞춰 유연하게 대처할 수 있게 됩니다. 사고 구간을 피해 돌아가는 길을 탐색하거나, 안개가 자욱한 구간에서는 안전거리를 평소보다 더 확보하는 식이죠. 결국 Dynamic Map은 자율주행 차량이 변화하는 실제 도로 환경에 빠르게 대응하도록 돕는 가장 신선하고 강력한 지도라고 할 수 있습니다.
주문하신 ‘자율주행 햄버거’ 나왔습니다!
자율주행 지도는 어느 한 레이어의 독주로 완성되지 않습니다. 든든한 기초가 되는 번(HD Map) 위에, 중심을 잡아주는 패티(Localization Map)를 올리고, 풍미를 더하는 치즈(ADAS Map)와 신선한 채소(Dynamic Map)가 조화를 이뤄야 합니다. 여기에 오늘은 다 언급하지 못한 수많은 레이어 지도가 합쳐질 때, 비로소 완벽한 자율주행 시스템이 완성됩니다.

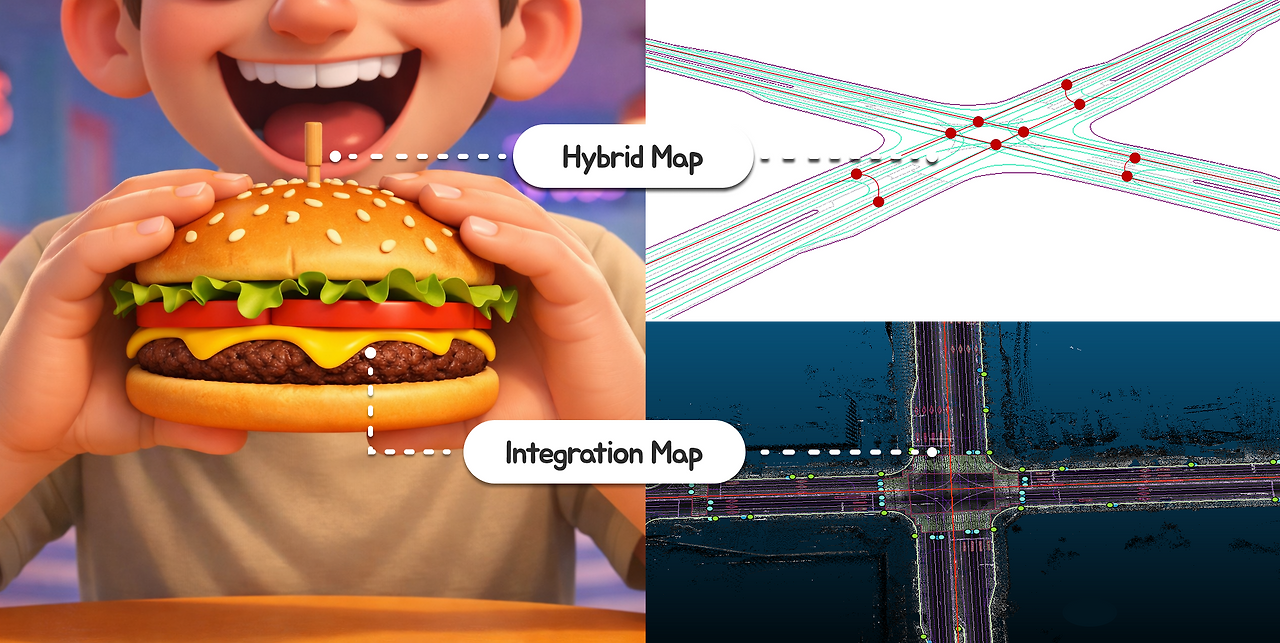

하지만 단순히 재료를 쌓는 것과 그 재료들이 조화롭게 어우러지는 것은 전혀 다른 이야기입니다. 여기서 우리는 지도를 통합하는 두 가지 핵심 구조를 만나게 됩니다. 먼저 Hybrid Map은 서로 다른 정보를 담은 지도들을 같은 위치 기준으로 정렬해 놓은 구조입니다. 앞서 설명한 지도들은 각각 만들어진 목적과 성격이 달라 그냥 합치기 어렵지만, Hybrid Map은 이들의 위치 정보를 똑같이 맞춰 서로 다른 정보들을 한눈에 대조할 수 있게 해줍니다. 예를 들어, Dynamic Map의 '사고 정보'를 HD Map의 '정확한 차로' 위에 포개어 지금 이 지점의 상황을 입체적으로 확인하는 것이죠. 마치 햄버거 재료들이 흔들리지 않게 가운데에 꼬치를 꾹 눌러 꽂아 고정해 둔 상태와 같습니다.
진정한 자율주행의 완성은 그다음 단계인 Integration Map에서 이뤄집니다. 앞서 Hybrid Map이 햄버거를 하나로 겹쳐둔 상태라면, Integration Map은 이 재료들을 한입에 베어 물었을 때 느껴지는 ‘맛의 시너지’라고 할 수 있습니다. 단순히 정보를 겹쳐 보는 수준을 넘어, 쌓인 모든 데이터들을 동시에 분석해 실제 주행 명령을 내리기 때문입니다. 갈 수 있는 길인지, 어디에 있는지, 지금 가도 안전한지 등을 동시에 고려해 차를 실제로 움직이게 만드는 ‘실질적인 뇌’의 역할을 수행하는 것이죠.
오늘날의 지도는 단순한 길 안내 그 이상의 가치를 지닙니다. 지도를 읽는 주체가 사람에서 차량으로 확대되면서, 지도는 이제 차량의 눈과 뇌를 대신하는 자율주행의 핵심 판단 체계가 되었습니다. 지도가 갈수록 정밀하고 복잡해지는 이유는 단 하나입니다. 도로 위 모든 순간이 차량에게는 치열한 ‘판단의 연속’이기 때문입니다.
이제 지도는 단순히 목적지를 확인하는 도구가 아니라, 차량이 스스로 사고하고 움직일 수 있게 만드는 ‘가장 기초적인 데이터’이자 ‘주행의 시작점’이 되고 있습니다. 아이나비시스템즈는 수십 년간 쌓아온 독보적인 지도 기술력을 바탕으로, 내일의 이동이 더 안전하고 자유로울 수 있도록 미래 지도의 표준을 만들어 가겠습니다.
