명동 도시환경정비사업의 뒤안길

 제5편  구조변환과    바닥공조시스템

구조의   변환

오피스 건축구조는  일반적으로 SRC구조 (철골철근콘크 리트구조)로  설계를  하게되나,

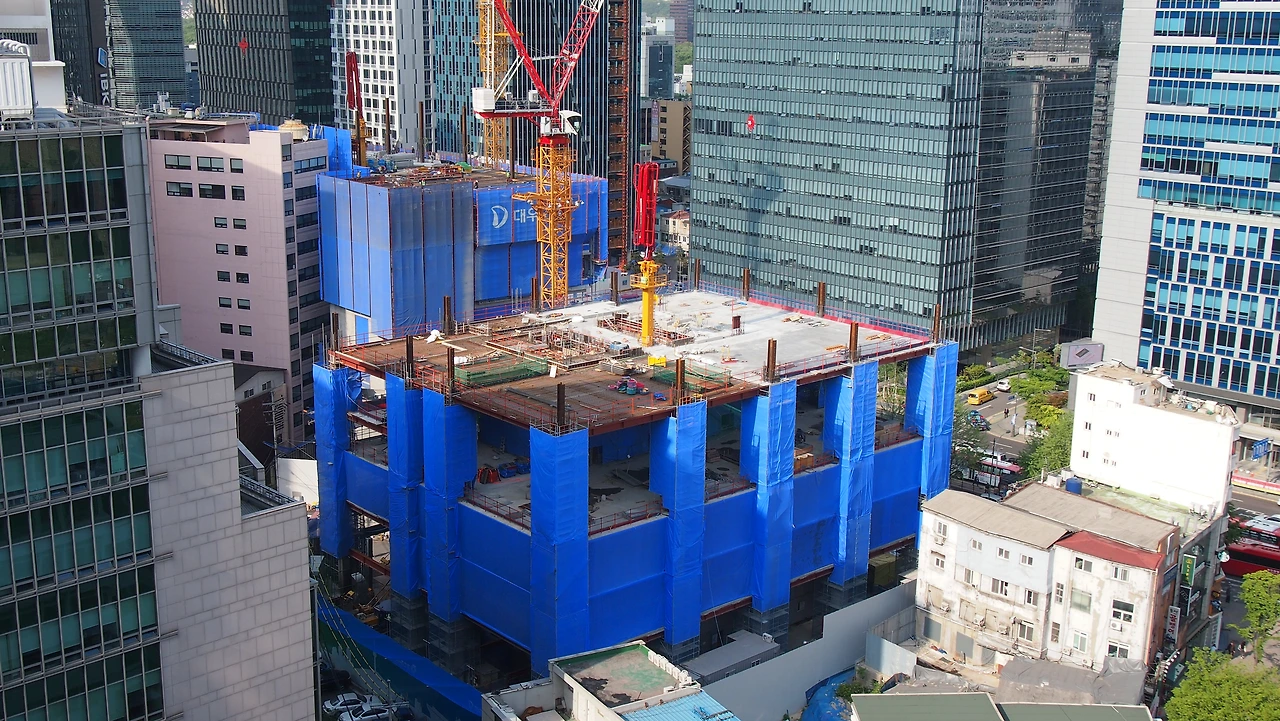

본 건물은  지하에서  지상 6층까지만  SRC 구조로  하고, 지상7층부터는 RC구조(철근 콘크 리트 구조)로  설계하였다.

 상부구조만   RC구조로  변환을 하게된 사유는

   첫째 , 바닥공조시스템  적용이다

일반적인 천장공조시스템이 아닌  바닥공조시스템 을 도입하여   바닥에서는   냉난방을   공급하고, 천장은  천장속전체가  배기(Return)를 하게하여 배기 덕트가 따로  없다.

   따라서  천장속을  철골보로  시공할시 철골보에 뿌린  내화피복재가 배기기류에  날려  공조가 될수 있어 환경적으로 좋치않아 RC보로 설계하였다.

둘째,  경제성이다

이직까지  RC구조가  철골구조보다  경제적이다.

공사비용은   철골구조가  RC구조에  비해  공기는 짧으나,  공사비는 건물마다 차이가 나지만 약30%정도 비싼 것으로  확인되었기 때문이다

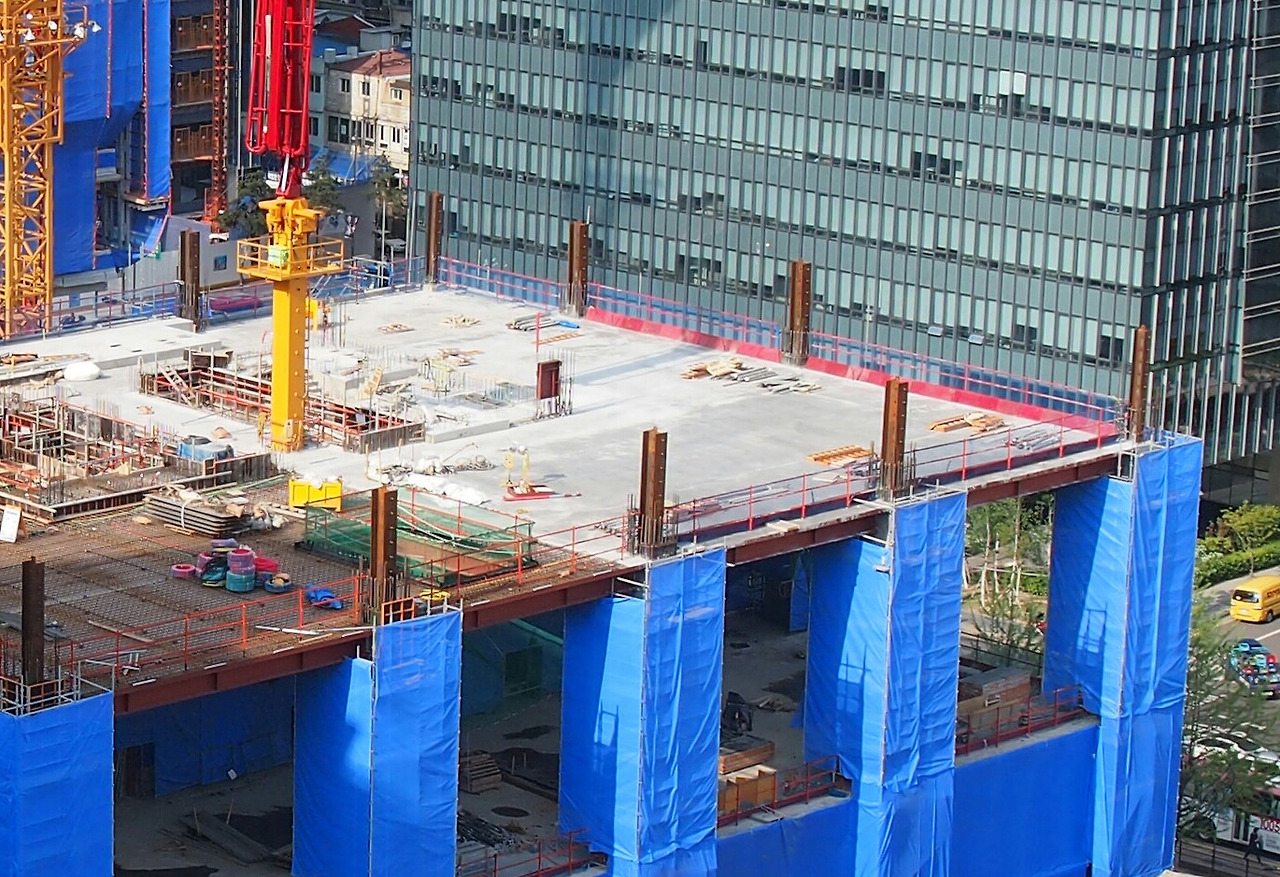

7층철골기둥 상부에는    철골보가  없다

바닥공조시스템

바닥공조용  이중바닥마루 설치

높이 약 45cm의  바닥마루  아래에는  전기배관과 메인공조덕트,  외부 커튼월 하부에는   매입형 FCU(휀코일 유닛)장비, 배관만  설치된다

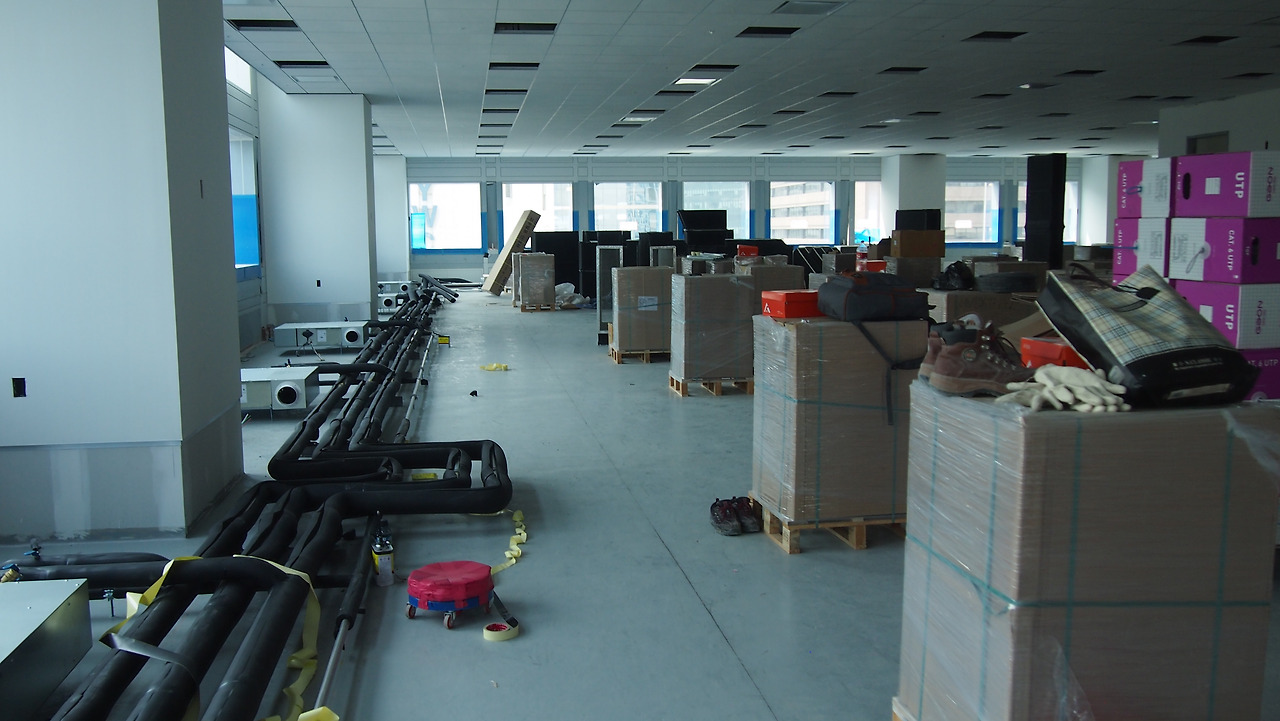

커튼월하부  FCU 배관

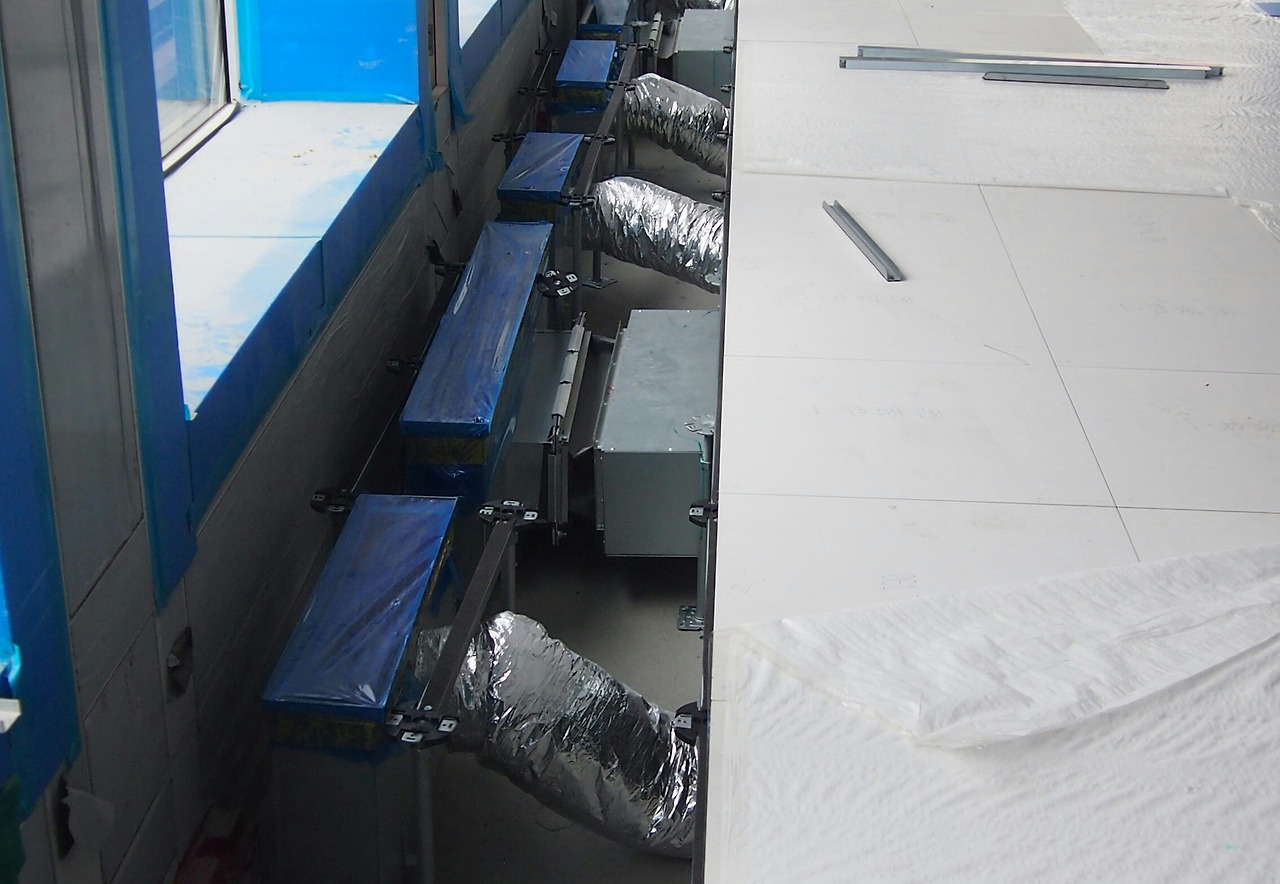

커튼월 하부에  설치된   FCU장비

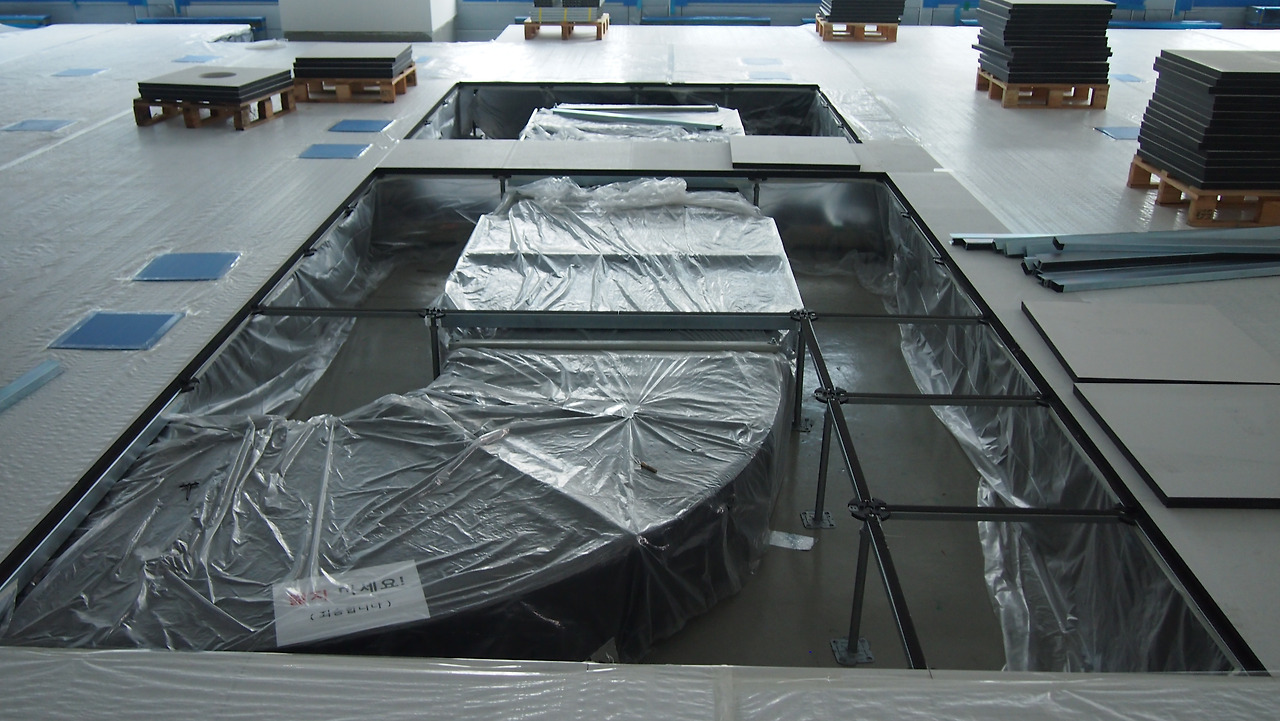

이중마루 하부  냉난방  덕트

(계속) 제6편  기반시설
