by Chris송호연 Mar 26. 2020

머신러닝에서 고유값의 활용

PCA, Spectrum Clustering ...

머신러닝에서 고유값이 어떻게 활용되고 있는 지 정리한 블로그 포스트의 글을 번역했습니다. 원문의 제목은 "The essence of eigenvalues and eigenvectors in Machine Learning" 입니다.


https://towardsdatascience.com/the-essence-of-eigenvalues-and-eigenvectors-in-machine-learning-f28c4727f56f




수학 분야에서 단어 Eigen은 아마도 독일어 단어 중에서 가장 유용하게 쓰이는 단어가 아닐까 합니다. 한 행렬의 고유값과 고유 벡터를 찾는 다는 것은, 해당 행렬의 특성을 찾는다고 표현할 수 있겠습니다.


고유 벡터에 깊숙이 들어가기 전에 직사각형 배열의 숫자를 제외한 행렬이 무엇인지 이해해야합니다.

행렬은 단순히 벡터에 적용된 선형 변환입니다. 벡터에 다른 유형의 변형이 적용될 수 있습니다.


아래 매트릭스 변환을 확인해 봅시다.


img = cv2.imread(path_to_image,flags=cv2.IMREAD_UNCHANGED)
img = cv2.cvtColor(img,cv2.COLOR_BGR2RGB)
rows,cols,_ = img.shape
M = np.float32([[1, -np.sin(.1), 0],[0,  np.cos(.1), 0]])
out = cv2.warpAffine(img,M,(cols,rows))

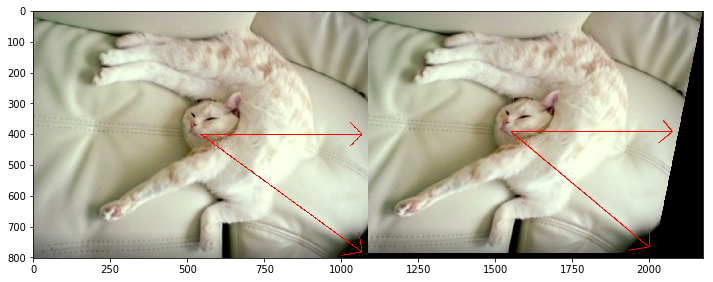

이 행렬 M은 이미지와 어떤 관계가 있습니까? 이미지의 모든 벡터에 수평 전단(horizontal shear)을 적용했습니다.

#Let's try this one
M = cv2.getRotationMatrix2D((cols/2,rows/2),45,1)
out = cv2.warpAffine(img,M,(cols,rows))
print(M)
=> [[   0.70710678    0.70710678 -124.36235483]
 [  -0.70710678    0.70710678  501.76271632]]


매트릭스 M이 이미지에 대해 무엇을 했습니까?

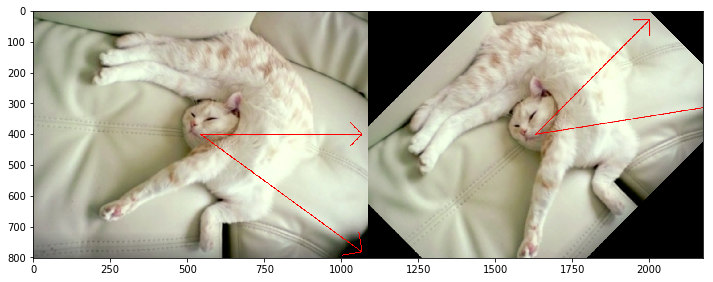

이 선형 변환 M은 이미지의 모든 벡터를 45도 회전시킵니다.

M = [[  1.   0. 100.]
 [  0.   1. 100.]]
out = cv2.warpAffine(img,M,(cols,rows))

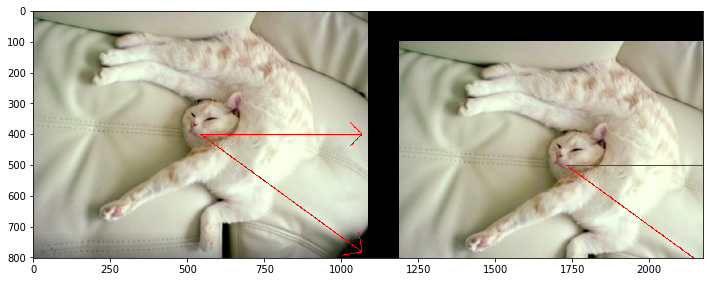

이미지를 가로 및 세로 방향으로 변환합니다.

회전에는 고유 벡터가 없습니다 (180도 회전의 경우 제외). 순수한 전단의 경우 수평 벡터는 고유 벡터입니다. 벡터 길이가 변하는 요인을 고유 값이라고합니다.


Application


고유 값 과 고유 벡터 의 개념은 많은 실제 응용에 사용됩니다. 저는 이것들 중 몇 가지만 논의 할 것입니다.


주성분 분석 (PCA)


PCA는이 개념을 사용하여 차원을 저축하여 데이터를 압축하는 데 사용되는 매우 일반적인 고전적 차원 축소 기술입니다. 차원의 저주가 이미지를 다루기 위해 고전적인 컴퓨터 비전에서 매우 중요한 문제였으며 기계 학습에서도 차원이 높은 모델의 특징 그 결과 학습에 많은 양의 데이터가 필요합니다.


간단한 행렬 연산과 통계를 사용하여 원본 데이터의 투영을 같은 수 또는 더 적은 차원으로 계산하는 방법입니다.


데이터 행렬 X 를 n × p 크기로 합시다. 여기서 n은 샘플 수이고 p는 각 샘플의 차원입니다. PCA에서는 공분산 행렬이 대칭이기 때문에 본질적으로 고유 값 분해에 의해 X의 공분산 행렬을 대각 화합니다.

C = VLVᵀ
In Python-

from numpy import cov
from numpy.linalg import eig

X = array([[-2, -2], [0, 0], [2, 2]])
C = cov(X)

#To do eigendecomposition of C
values, vectors = eig(C)

#Project data into pricipal directions
P = vectors.T.dot(X.T)

print(P.T)

Output-
[[-2.82842712  0.        ]
 [ 0.          0.        ]
 [ 2.82842712  0.        ]]


여기서 V는 고유 벡터 행렬 (각 열은 고유 벡터)이고 L 는 대각선에서 고유 값이 λ_i 인 대각선 행렬입니다 .

여기에서 공분산 행렬 인 대칭 행렬의 고유 벡터는 실수와 직교입니다.

고유 벡터 라고 주축 또는 주 방향 데이터를. 주축에 데이터를 투영하는 것을 주성분이라고 합니다.

데이터를 원래의 차원보다 적은 주요 방향으로 투영하여 데이터의 차원을 줄입니다.


스펙트럼 클러스터링

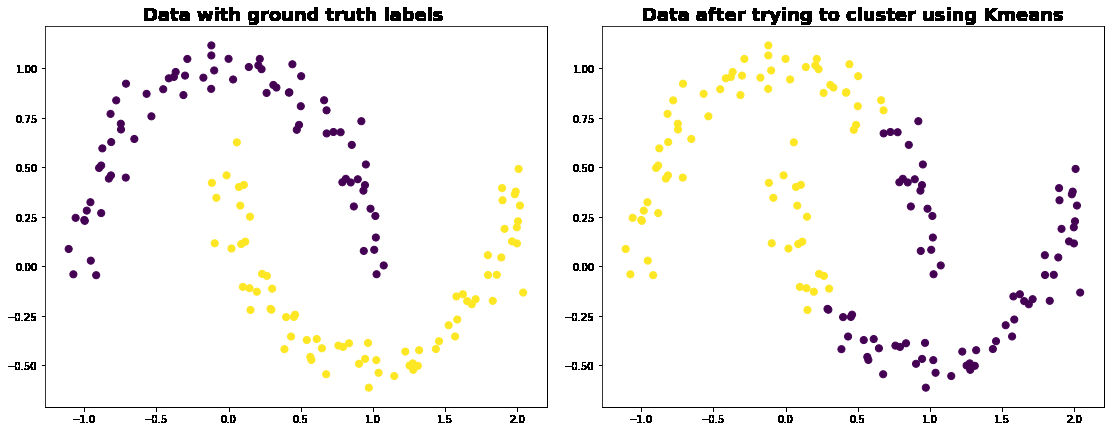

K-Means는 클러스터링에 가장 널리 사용되는 알고리즘이지만 클러스터 초기화 및 기능의 차원에 대한 의존성과 같은 몇 가지 문제가 있습니다. 또한 클러스터가 아래와 같이 구형이 아닌 경우 문제에 직면합니다.


from sklearn.datasets
import make_moons
X_mn, y_mn = make_moons(150, noise=.07, random_state=21)
fig, ax = plt.subplots(figsize=(9,7))
ax.set_title('Data with ground truth labels ', fontsize=18, fontweight='demi')
ax.scatter(X_mn[:, 0], X_mn[:, 1],c=y_mn,s=50, cmap='viridis')




스펙트럼 군집화는 행렬 의 고유 벡터 를 사용하여 K 군집을 찾는 방법 입니다. 이러한 문제를 처리하고 클러스터링을위한 다른 알고리즘을 쉽게 능가합니다.

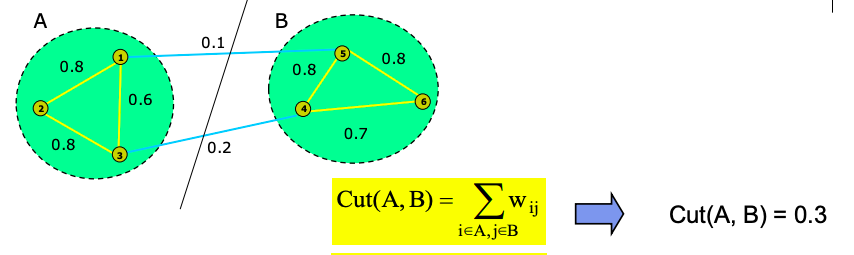

여기서 데이터는 그래프 형식으로 표시됩니다. 이제 클러스터링은 두 클러스터 A와 B 사이의 Cut (A, B)가 두 클러스터 사이의 가중치 연결의 합으로 정의되는 그래프 컷을 만드는 것으로 생각할 수 있습니다. 예를 들어




최적의 클러스터를 찾으려면 MinCut이 필요하며 MinCut 방법의 목표는 최소 가중치 합계 연결을 갖는 두 개의 클러스터 A와 B를 찾는 것입니다.스펙트럼 클러스터링에서이 최소 절단 목표는 그래프의 인접도 및도 행렬에서 계산 된 그래프 라플라시안 행렬을 사용하여 근사화됩니다. 증명은 여기에서 보십시오


알고리즘

주어진 : n 꼭지점과 모서리 가중치 Wij, 원하는 군집 수 k

구성 (정규화 된) 그래프 라플라시안 L, G, V, D = D - W

k의 가장 작은 고유 값에 해당하는 고유 벡터를 구합니다.

U를 고유 벡터의 n × k 행렬로 설정

k-means를 사용하여 C ′를 U의 행으로 지정하는 U의 클러스터 xi ′를 찾습니다.

xi ′가 클러스터 j에 할당 된 경우 point 번째 클러스터에 데이터 포인트 xi를 할당합니다.

from sklearn.neighbors
import radius_neighbors_graph
from scipy.sparse import csgraph
from sklearn.cluster
import KMeans

#Create adjacency matrix from the dataset
A = radius_neighbors_graph(X_mn,0.4,mode='distance', metric='minkowski', p=2, metric_params=None, include_self=False)

A = A.toarray()

'''Next find out graph Laplacian matrix, which is defined as the L=D-A where A is our adjecency matrix we just saw and D is a diagonal degree matrix, every cell in the diagonal is the sum of the weights for that point'''

L = csgraph.laplacian(A, normed=False)
eigval, eigvec = np.linalg.eig(L)
이제 k-means를 사용하여 k 클러스터를 찾고 xi를 eigvec의 행으로 만듭니다. 마지막으로 데이터 포인트를 클러스터에 할당하려면 xi'가 클러스터 j에 할당 된 경우 xi를 j 번째 클러스터에 할당하십시오.

Fiedler 벡터라고도하는 두 번째로 작은 고유 벡터는 최적의 분할 점을 찾아서 그래프를 재귀 적으로이 분할하는 데 사용됩니다.


전체 예제 코드는 여기를 참조 하십시오

https://github.com/ranjeetthakur/ml_codebase/blob/master/Spectral_clustering.ipynb

스펙트럼 군집의 변형 은 컴퓨터 비전의 지역 제안 기반 객체 탐지 및 시맨틱 세그먼테이션에 사용됩니다.


컴퓨터 비전의 관심 지점 감지

마지막으로 AI에서 가장 좋아하는 분야 인 Computer Vision에 대해 이야기하겠습니다. 컴퓨터 비전에서 이미지의 관심 지점은 해당 지역에서 고유 한 지점입니다. 이러한 점은 기능으로 사용되는 클래식 Computer Vision에서 중요한 역할을합니다.


코너는 SIFT, SURF 및 HOG와 같은 다른보다 복잡한 이미지 기능과 함께 유용한 관심 사항입니다. 코너 감지 방법 중 하나에 대해 설명하겠습니다.



http://www.cs.cmu.edu/~16385/s17/Slides/6.2_Harris_Corner_Detector.pdf

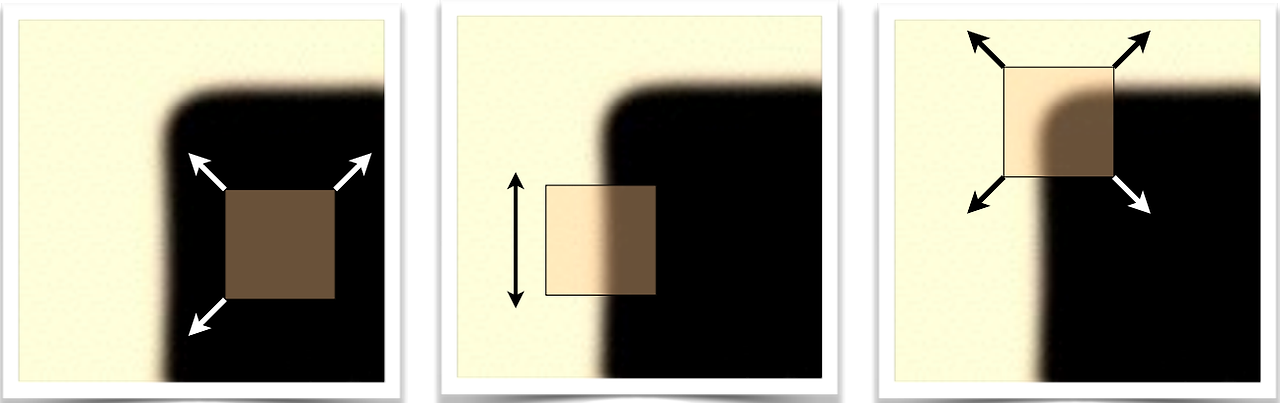

작은 창을 통해 모서리를 쉽게 인식 할 수 있습니다.





창 안에 모서리가있는 경우 창을 이동하면 강도 E가 크게 변경됩니다.


해리스 코너 검출기


알고리즘

작은 영역에서 이미지 그라디언트 계산

imggray = cv2.imread('checkerboard.png',0)
i_x = cv2.Sobel(imggray,cv2.CV_64F,1,0,ksize=5)
i_y = cv2.Sobel(imggray,cv2.CV_64F,0,1,ksize=5)

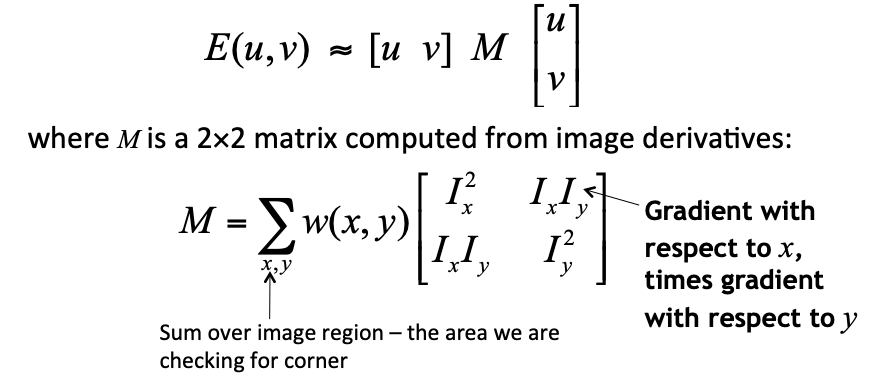

공분산 행렬 계산


# Calculate the product of derivates in each direction
i_xx, i_xy, i_yy = multiply(i_x, i_x), multiply(i_x, i_y), multiply(i_y, i_y)# Calculate the sum of product of derivates
s_xx, s_xy, s_yy = cv2.GaussianBlur(i_xx, (5,5), 0), cv2.GaussianBlur(i_xy, (5,5), 0), cv2.GaussianBlur(i_yy, (5,5), 0)


고유 벡터 와 고유 값을 계산합니다 .

해리스 는 더 빠른 근사를위한 방법 을 설명했습니다 . 고유 값을 계산하지 말고 Trace and Determinant 만 계산하십시오. 이 두 가지 속성을 조합 하여 모서리 측정 -R을 계산합니다.


행렬의 Determinant = 고유 값의 곱
행렬의 Trace = 고유 값의 합


# Compute the response of the detector at each point
k = .04 # Recommended value between .04 and .06
det_h = multiply(s_xx, s_yy) - multiply(s_xy, s_xy)
trace_h = s_xx + s_yy
R = det_h - k*multiply(trace_h, trace_h)

고유 값에 임계 값 을 사용하여 코너를 감지

ratio = .2 #
thresh 를 조정하는 수 = abs (R)> ratio * abs (R) .max ()


고유 값 이 0에 가까우 면 모서리가 아니므로 둘 다 큰 위치를 찾으십시오.
E는 모든 방향에서 거의 일정합니다.

λ2 > λ1 또는 λ1 > λ2는 모서리를 나타냅니다
λ1과 λ2가 크고 λ1 ~ λ2 E가 모든 방향으로 증가


전체 예제 코드는 여기를 참조하십시오

https://github.com/ranjeetthakur/ml_codebase/blob/master/Harris%20%26%20Stephens%20Corner%20Detector.ipynb


References


Normalized Cuts and Image Segmentation. J. Shi and J. Malik, 2000

A Combined Combined and Edge Detector, Chris Harris & Mike Stephens, 1988

Algebraic Connectivity of Graph M. Fiedler, 1973
