GS1 물류용 라벨 만드는 방법
SSCC 코드의 원리와 구조, 물류용 라벨 만드는 방법과 활용 사례
SSCC(Serial Shipping Container Code)는 이름 그대로 운송을 위한 컨테이너의 일련 코드입니다.
이 SSCC 코드는 대량, 대형의 팔레트나 박스 등 물류 단위를 식별할 때 사용되는 GS1 코드의 일종으로써,
GSQ-128 바코드 심벌에 18자리 코드를 넣어서 사용합니다.
GS1 Datamatrix, GS1 QR, 전자상품코드(EPC) 기반 무선인식태그(RFID) 태그에도 입력이 가능합니다.

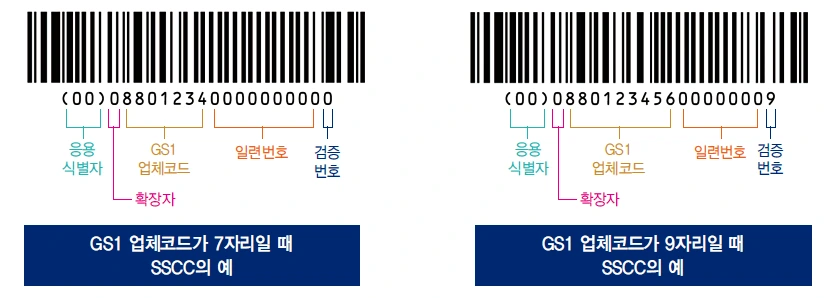

GS1 128 코드에 SSCC 입력 예시 이미지 출처 : 대한상공회의소의 GS1 Information Vol.21_2019.09.대량 운송이 필요한 물류, 유통, 제조업 관련 직종의 여러분은 오늘 이 포스팅을 놓치지 마세요!
도미노코리아와 함께 오늘 이 SSCC 코드와 GS1 물류용 라벨을 만드는 방법을 알아보도록 하겠습니다.

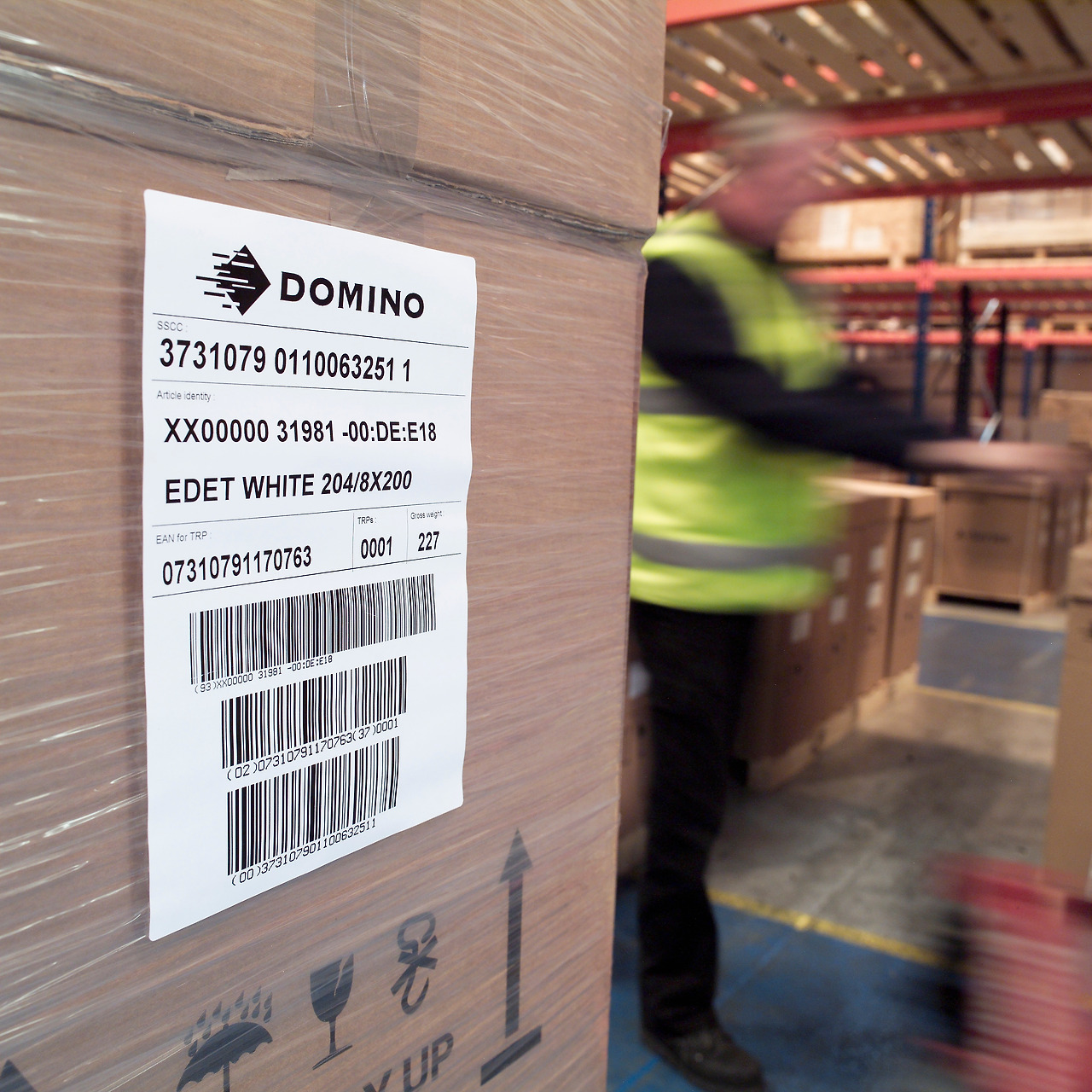

이미지 출처 : Domino Printing Science

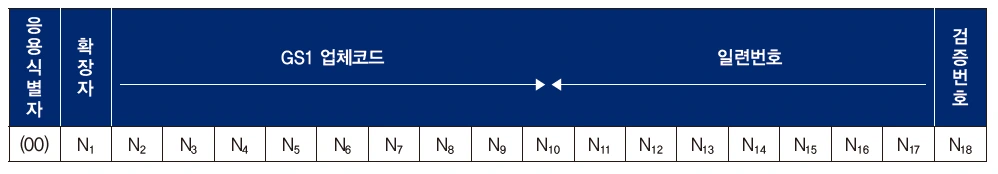

SSCC 코드 구성 요소 이미지 출처 : 대한상공회의소의 GS1 Information Vol.21_2019.09.1. SSCC 코드를 만드는 방법
SSCC 코드는 크게 아래의 네 가지 요소로 구성되어 총 18자리로 표기됩니다.
0) GS1 응용식별자(AI, Application Identifier) : 00을 사용합니다. 이 (00)이 붙으면 그 다음에 나오는 코드가 SSCC임을 알 수 있습니다.
1) 확장자(Extension Digit) : 0~9사이에서 자유롭게 값을 선택할 수 있으며, 일련번호의 용량을 확대하는 용도로 사용되는 SSCC를 만드는 회사가 부여하는 번호입니다.
2) GS1 업체 코드 (GCP, GS1 Company Prefix) : 한국은 대한상공회의소 유통물류진흥원(GS1 Korea)에서 부여해주는 각국별 GS1 회원기관이 업체에 부여하는 코드입니다. 코드의 길이는 국가별 GS1 회원기관의 정책에 따라 결정됩니다.
3) 일련번호(Serial Reference) : ...00000, ...00001 등 연속되게 정할 수 있는 일련번호는 SSCC를 할당하는 업체가 부여하는 코드입니다. 코드의 길이는 GS1 업체코드의 길이에 따라 결정됩니다.
4. 검증번호(Check Digit) : 가장 마지막에 들어가는 코드 검증을 위해 만들어진 한 자리 숫자로, 앞의 17자리 숫자를 숫자를 이용해 특정 공식에 따라 계산하여 결정됩니다.
이렇게 만들어진 SSCC 코드는 국제 화물의 추적 및 역추적 시 사용되는 ISO/IEC 15459(운송단위 고유 식별번호)와 완벽하게 호환이 가능합니다.

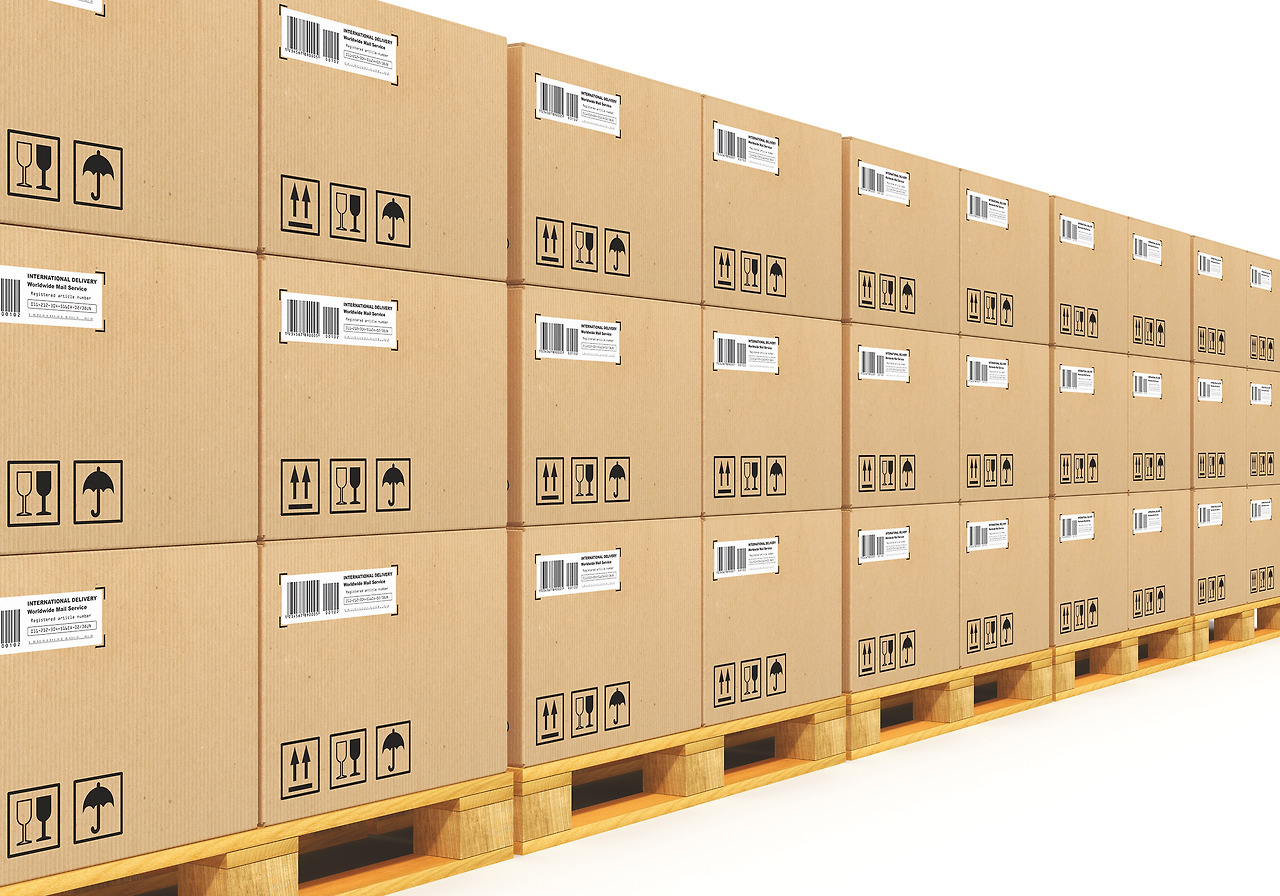

이미지 출처 : Domino Printing Science

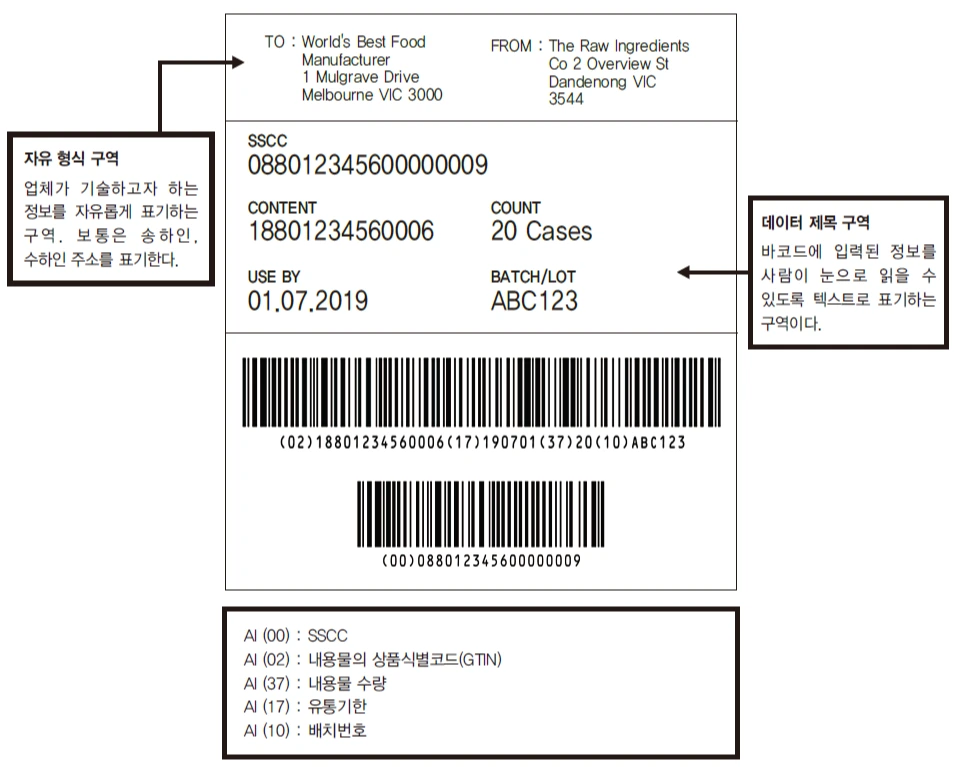

GS1 물류 라벨 예시 이미지 출처 : 대한상공회의소의 GS1 Information Vol.21_2019.09.2) GS1 물류 라벨 만드는 방법
앞서 얘기한 SSCC 코드가 포함된 라벨을 가리켜 GS1 물류 라벨(GS1 Logistics Label)이라고 합니다.
이 GS1 물류라벨에는 SSCC 외에도 여러 데이터를 포함할 수 있습니다.
라벨의 크기는 필요한 데이터의 양, 데이터의 내용, 바코드의 크기, 라벨이 부착될 물류단위의 크기 등 다양한 데이터 요건에 따라 달라지며, 라벨의 크기와 데이터는 크게 아래 세 가지로 나뉠 수 있습니다.
- 작은 라벨 : A6(105x148mm)의 크기로 SSCC만 혹은 SSCC와 일부 추가 데이터만 입력하여 상자에 붙이기 적합합니다.
- 큰 라벨 : A5(148x210mm) 크기로 거래단품 데이터 등 추가 데이터를 넣을 수 있으며 팔레트에 붙이기 적합합니다.
- 기타 크기 라벨 : 데이터 요건이나 물류 단위의 크기에 따라 자유롭게 크기 설정이 가능합니다.

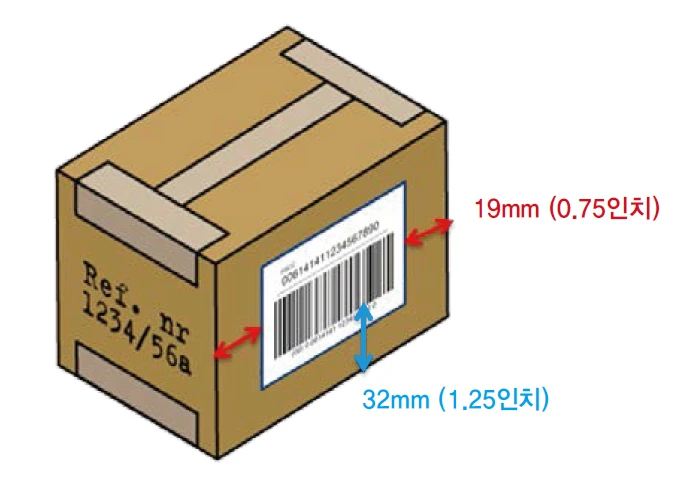

판지 상자와 같이 작은 물류단위의 경우에는 바코드 하단이 품목의 하단 끝부분으로부터 32mm 높이에, 좌우 여백은 19 mm 이상 떨어지도록 라벨을 부착해야 합니다.

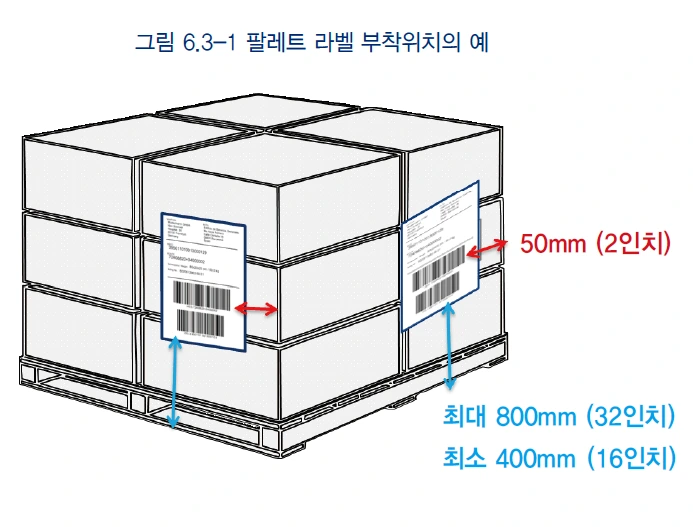

팔레트, 롤케이지 등의 대형 물류단위의 경우에는 바코드 하단이 팔레트 하단 끝부분으로부터 400~800mm 높이에, 좌우 여백은 50mm 이상 떨어지도록 라벨을 부착해야 합니다.
모든 물류 단위는 최소 한 개 이상 라벨이 부착되어야 하며, 같은 라벨을 두 면에 부착하고, 최소 한 개는 항상 보일 수 있도록 관리하는 것이 좋으며 바퀴가 달린 물류단위는 한 면에만 라벨을 부착해도 괜찮습니다.

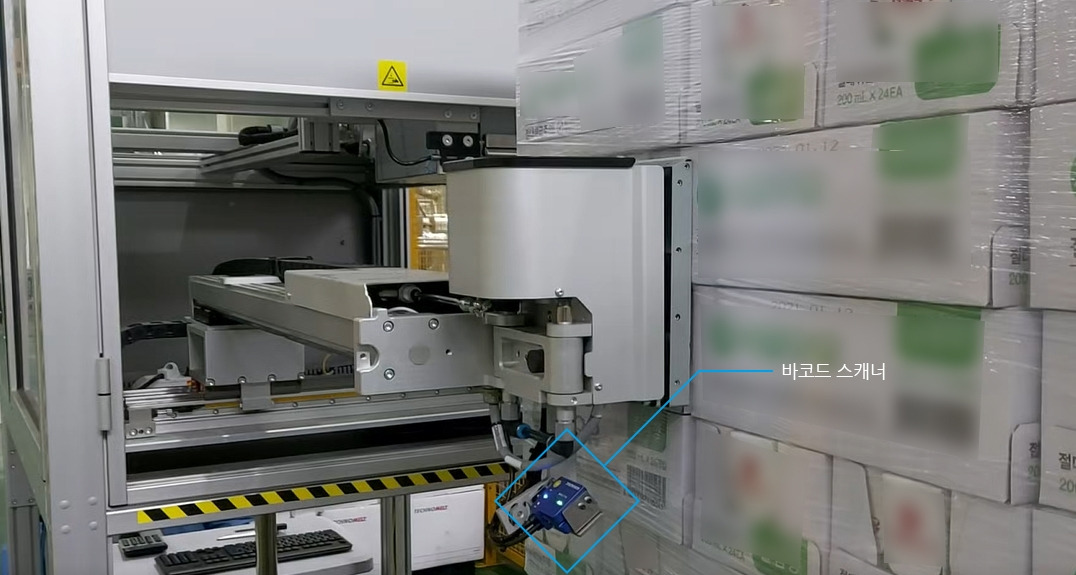

이미지 출처 : 도미노코리아또한 SSCC와 GS1 라벨은 만든 후 스캔하는 작업 또한 실제 사용을 위한 중요한 과정입니다.
이를 위해 GS1-128 심벌을 읽을 수 있는 스캐너와 호환되는 소프트웨어가 장비에 설치되어야 하며, GS1 Datamatrix나 GS1 QR이 사용된다면 해당 코드들도 장비와 호환되고 판독이 필요합니다.
지금까지 물류와 유통, 제조업에 꼭 필요한 물류용 라벨, SSCC 코드와 GS1 물류용 라벨을 만드는 방법에 대해 알아보았습니다.
도미노코리아는 다음 포스팅에서 SSCC 코드와 GS1 물류용 라벨이 필요한 경우, 사용하는 작업자 등 또다른 유용한 정보를 가지고 돌아오도록 하겠습니다 :)
