모자이크 플롯 작성법
도형으로 그린다고 다 눈대중은 아닙니다.
파워포인트로 데이터를 표현할 때 두 가지 방법을 두고 고민했던 적이 있습니다.
도형으로 그려서 있는 멋&없는 멋을 다 낼 것이냐,
정확하고 빨라야 하니까 차트 기능에 온갖 잔머리를 더할 것이냐.
둘 다 장단점이 있지만 오늘은 그 이야기를 하러 온 것은 아니고요,
차트 기능을 이용해서 배경을 그리고
도형의 너비를 이용해서 정확하게 수치를 표현한 사례를 알려드리려고 합니다.
1. 모자이크 플롯? 누적 막대그래프의 변형!
모자이크 플롯은 '항목 분석'이라는 목적을 가진 그래프 중 하나입니다. 얼핏 보면 누적 막대그래프같이 생겼지만 중요한 포인트는 그래프들의 너비가 각각 다르다는 데 있습니다.

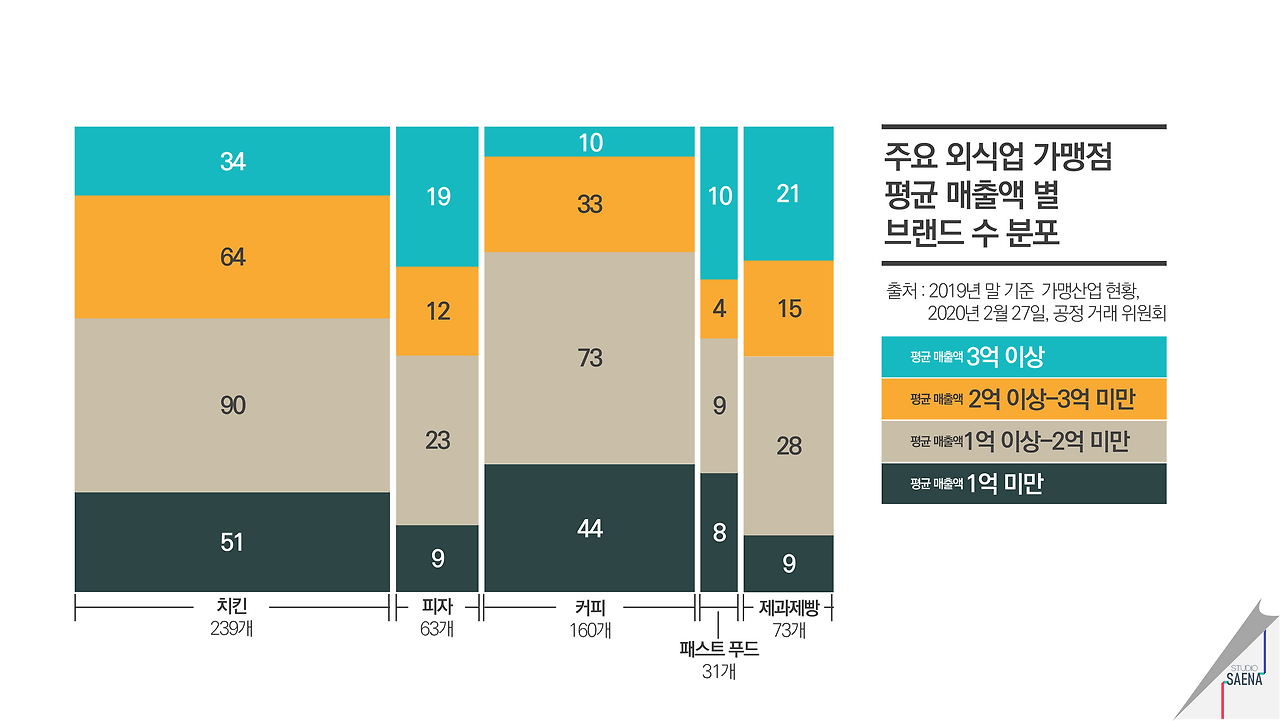

글로만 풀기엔 너무 어려울 것 같아서 예시 자료를 가지고 왔습니다. 외식업 아이템별로 평균 매출액과 브랜드 수 분포를 보여주는 그래프이고요, 아이템 | 평균 매출액 | 브랜드 수 세 가지를 모두 보여주고 있는 그래프입니다. 만약 일반적인 누적 막대그래프였다면 아이템 별 브랜드 수 반영하기 쉽지 않았을 겁니다.
예를 들어 커피 업종의 3억 이상 평균 매출액을 보이고 있는 10개의 브랜드와, 패스트푸드에서 3억 이상의 매출액을 보이고 있는 10개의 브랜드는 개수는 같지만 해당 외식 업종에서 차지하고 있는 비율이 다릅니다. 패스트푸드 업종의 브랜드 개수가 커피보다 적기에 같은 수라고 해도 영향력은 달라지겠죠.
Designed by STUDIOSAENA2. 본판은 차트로, 변형은 도형으로
그래프를 어떻게 그릴지에 초점을 맞췄으므로 바로 제작법으로 들어가겠습니다. 아쉽게도 모자이크 플롯은 파워포인트와 엑셀에서 지원하지 않는 그래프 형식입니다. 이럴 경우
Step 1. 수치로 표현해야 하는 부분은 프로그램에서 제공하는 기본 그래프 기능을 이용해 그리고
Step 2. 도형으로 그래프를 따라 그린 다음
Step 3. 항목의 수에 맞춰 각 그래프의 너비를 조정
세 가지 스텝을 활용합니다.
작업 방법은 제가 이전 리뷰에서 소개한 적 있는 엑셀&파워포인트&워드를 이용한 보고서 작성 원리 70(요시자와 준토쿠 지음 | 윤신례 옮김 | 길벗 | 2015년 10월 20일)에서 참고했습니다.

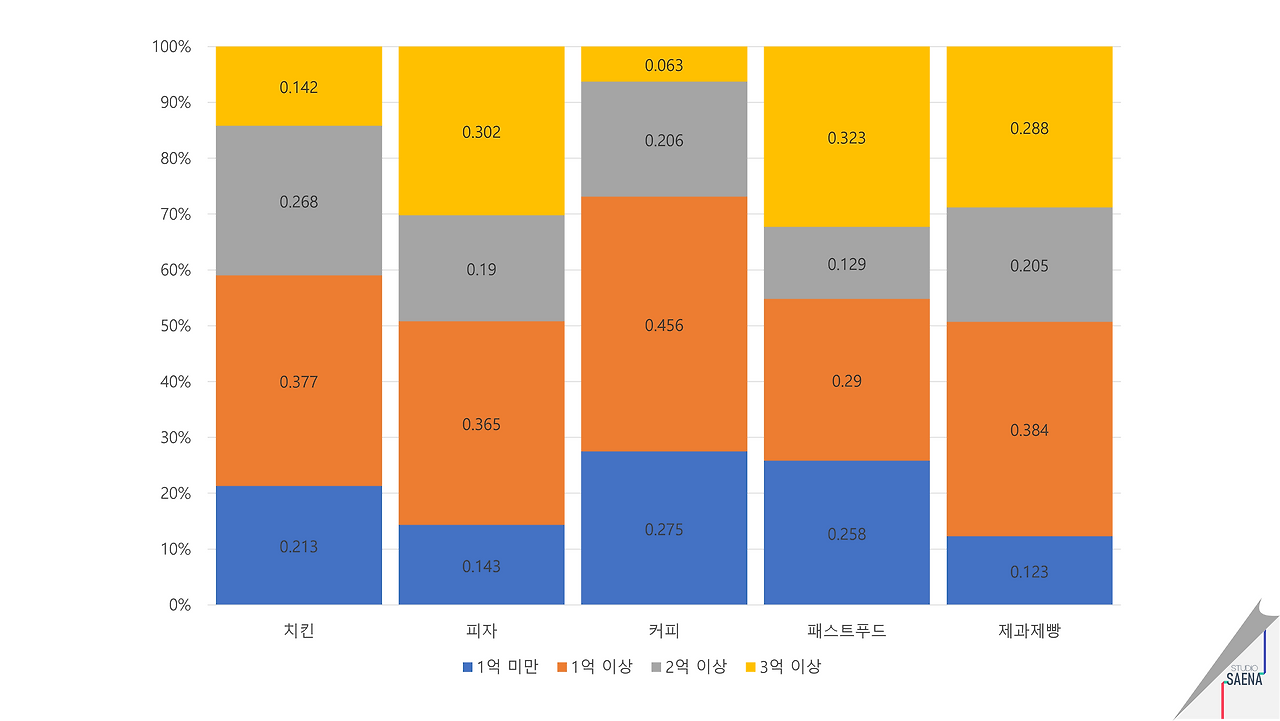

Step 1. 은 파워포인트의 누적 막대그래프에서 해결했습니다. 최종적으로는 브랜드의 개수이지만 각 항목의 비율을 볼 수 있으므로 100% 기준 누적 막대그래프로 처리했습니다.

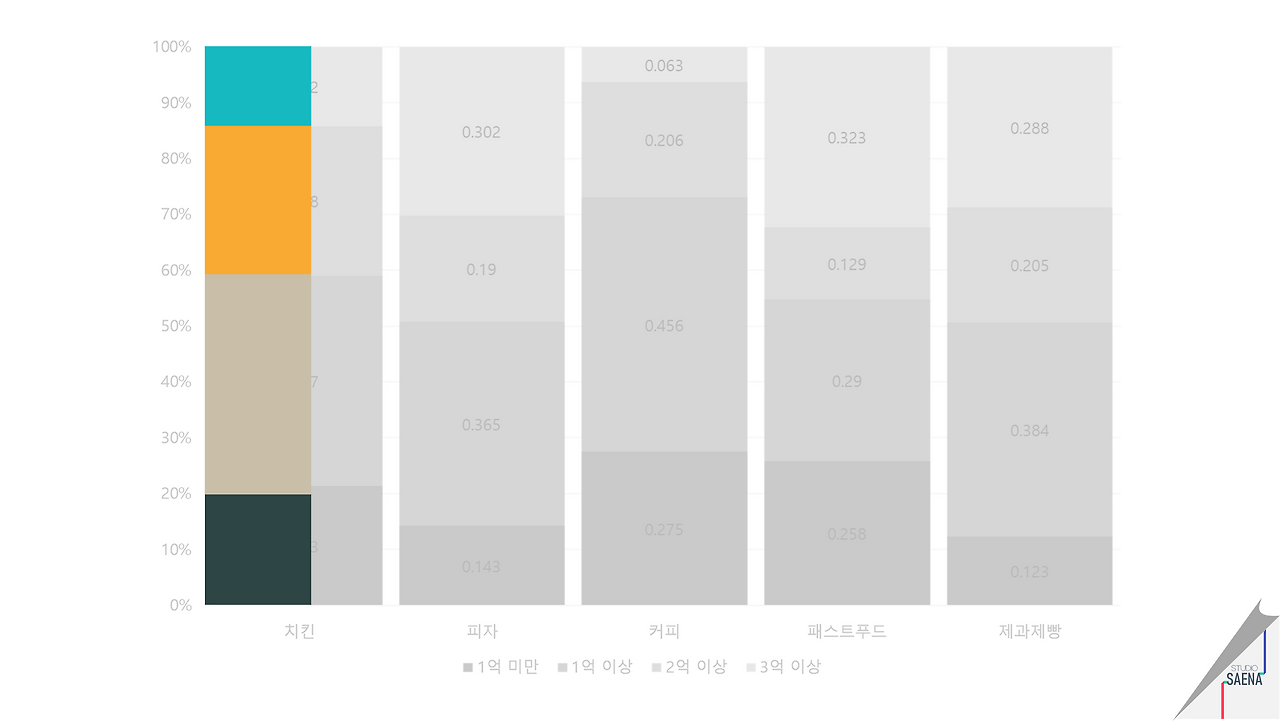

Step 2. 에서는 직사각형으로 이 그래프를 따라 그립니다. 참고로 그래프를 도형으로 변형하는 기능 중 svg파일로 변환하는 [선택하여 붙여 넣기] 기능에서는 항목별로 그래프 분리가 안되더군요. 아직까지는 이렇게 직접 그리는 방법이 유효한 것 같습니다.

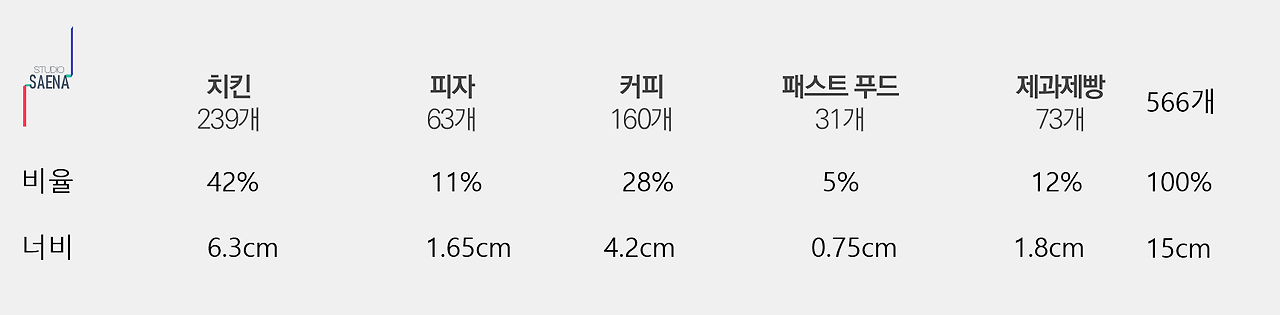

배경의 그래프를 도형으로 따라 그립니다.Step 3. 가 조금 낯설 텐데요. 여기에서는 우선 그래프의 가로길이(너비)를 임의로 정합니다. 전체 그래프의 너비를 15cm라고 할게요. 이 너비에서 치킨이 차지하고 있는 너비를 구해볼까요?
전체 브랜드 수인 566개에서 치킨 항목이 차지하고 있는 수가 239개이므로 전체의 42퍼센트입니다. 이 비율을 전체 너비 15cm에 적용하면 치킨 항목의 너비는 6.3cm로 계산합니다.
이렇게 변경한 너비를 각 그래프 너비에 적용하면 위와 같은 모자이크 플롯을 얻을 수 있습니다.
3. 도형으로 그리는 그래프에 대해.
많은 분들이 도형으로 그리는 그래프는 장식성이 강하기 때문에 정확한 수치를 나타내기는 어렵지 않을까 생각합니다. 하지만 위의 방식으로 기본 그래프 위에 따라 그리는 방식을 사용하면 정확한 수치 표현도 가능합니다. (대신 도형으로 그리는 그래프는 데이터 실시간 반영이 어려운 게 가장 큰 단점입니다.)
저도 한동안은 도형으로 그리거나 차트 기능을 쓰라는 이분법적인 방법으로 수치 표현을 제안했으나 최근에는 이런 식으로 두 가지 방법을 한꺼번에 사용하는 작업을 점점 늘리고 있습니다. 여러분들도 이번 기회에 모자이크 플롯을 시작으로 한번 시도해 보는 건 어떠신가요:)
그럼 저는 다음에도 더 도움 되는 자료로 돌아오겠습니다.
이외에도 작성방법과 다양한 템플릿이 궁금한 분들은 아래의 뉴스레터 신청을 클릭해 주세요. 템플릿에 대한 정보와 곧 열리게 될 온라인 템플릿 제작 강의에 대한 정보를 받아보실 수 있습니다.
멈추지 말고 문서를 그리세요.
감사합니다.
