그래프 y축, 어떻게 처리할까
수치 차이가 많이 나는 막대그래프 해결법
답변하기 어려운 질문
그래프 디자인과 관련해서 자주 만나는 질문이
'수치 차이가 지나치게 많이 나는 그래프는 어떻게 표현해야 하나요?'입니다.
사실 개인적으로는 제일 피하고 싶은 질문이기도 합니다.
브런치 검색어로도 종종 보지만 막상 답변을 정리하려니 골치가 아프더라고요.
아마 이 문제를 해결하기 위해 많은 분들이 노력하고 있을 겁니다. 그래프를 두 개를 만들어서 겹치는 방법도 있을 거고요, 추천하고 싶지는 않지만 그래프의 데이터를 고쳐서 한 그래프 안에서 처리하는 경우도 있더군요. 물론 이 방식을 쓰면 차트의 데이터를 보여주기 위한 데이터 레이블 삽입 기능을 쓰지 못하고 따로 텍스트로 수치를 입력해야 하는 경우도 생길 겁니다.
좀 더 효과적인 방법이 없을까 고민하던 차에 현재 기준 제 선에서 가장 적절한 방법을 제시하려 합니다.
물론 다른 방법이 생각난다면 다음에 또 같은 주제로 올려보겠습니다.(해결법은 하나만 있는 게 아니니까요.)
문제점 파악 - 과연 y축만 문제일까?

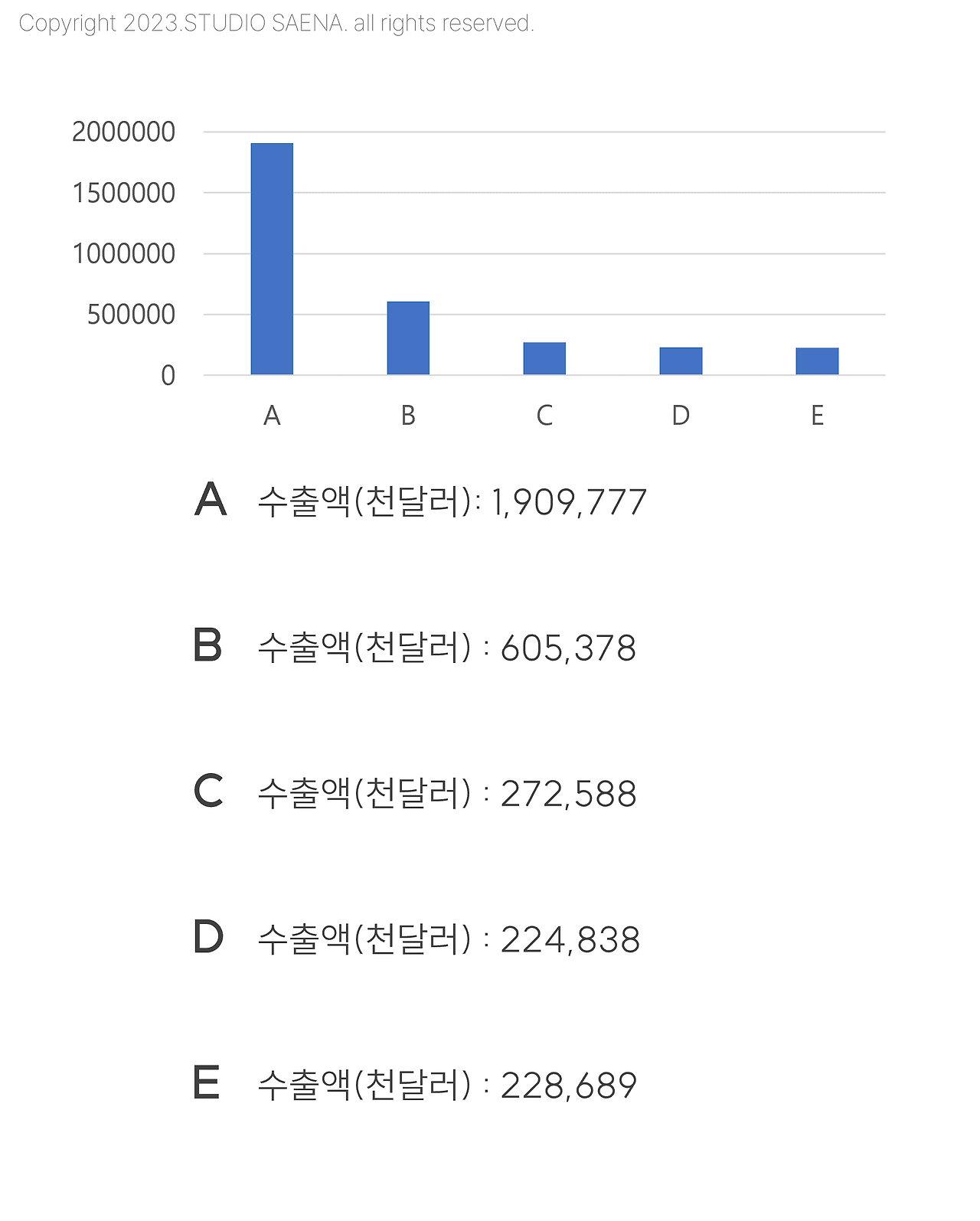

예시를 위해서 그래프 간 차이가 많이 나는 데이터셋을 가지고 왔습니다. 「경쟁사별 수출액 비교 그래프 」라고 임의의 제목을 지어보죠. 일반적으로 그래프 하나를 슬라이드 전체에 쓰는 것보다 한정된 공간에 쓰는 경우가 많으므로 그래프와 텍스트를 좁은 공간에 넣어보았습니다.
경쟁사 간의 수출액을 비교하려고 하는데 한 항목의 수치가 매우 높습니다. 수치 비교를 위해 아래쪽에 텍스트를 나열했지만 이 상태로는 그래프보단 텍스트에 눈이 더 갈 겁니다.
이 그래프에서는 두 가지의 해결방법을 가지고 편집해 보겠습니다. 가장 수치가 높은 A가 설명하려는 대상일 때, 그리고 하위의 C를 설명할 때의 두 가지입니다.
포인트는 [레이아웃]입니다.
1. A의 입장에서 설명하기

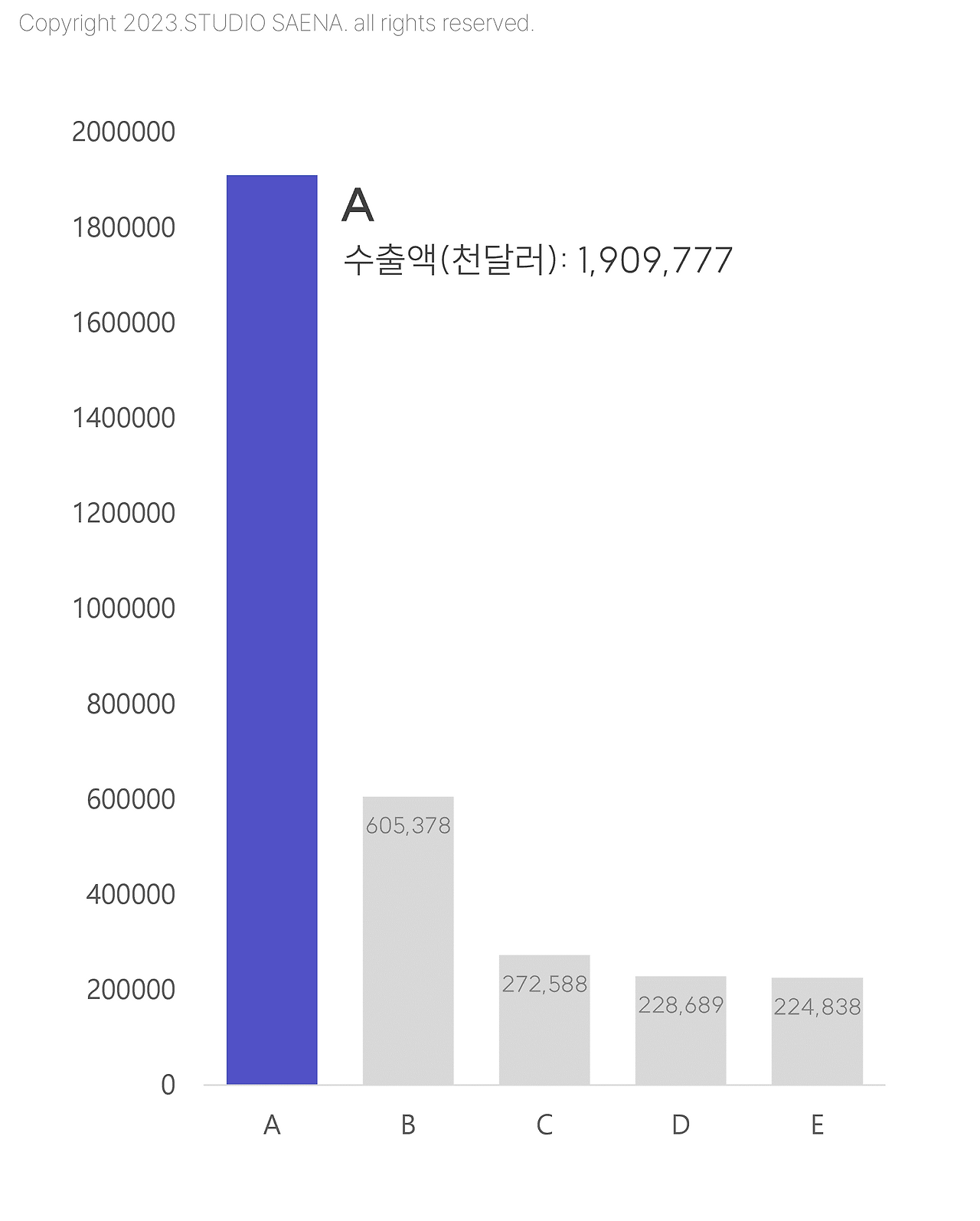

가장 높은 데이터를 가진 A를 기준으로 수정해 보겠습니다. 그래프 상 높은 데이터가 다른 항목들에 비해 월등히 높다는 것을 강조하기 위해 그래프의 높이를 이미지 높이에 맞춰 늘립니다.
그럼 당연히 텍스트는?이라는 질문이 들 것입니다.
이 때는 그래프를 위아래로 넓히면서 B~E의 윗부분이 남거든요. 그걸 쓰면 됩니다.
아래는 위와 같은 공간에서 새롭게 작업한 그래프입니다. 그래프의 레이아웃만 수정하면 빈 공간에 텍스트 배치와 높이 강조, 설명 추가가 모두 가능합니다.
그래프의 높이를 강조하는 방법2. 후발주자를 강조하는 방법

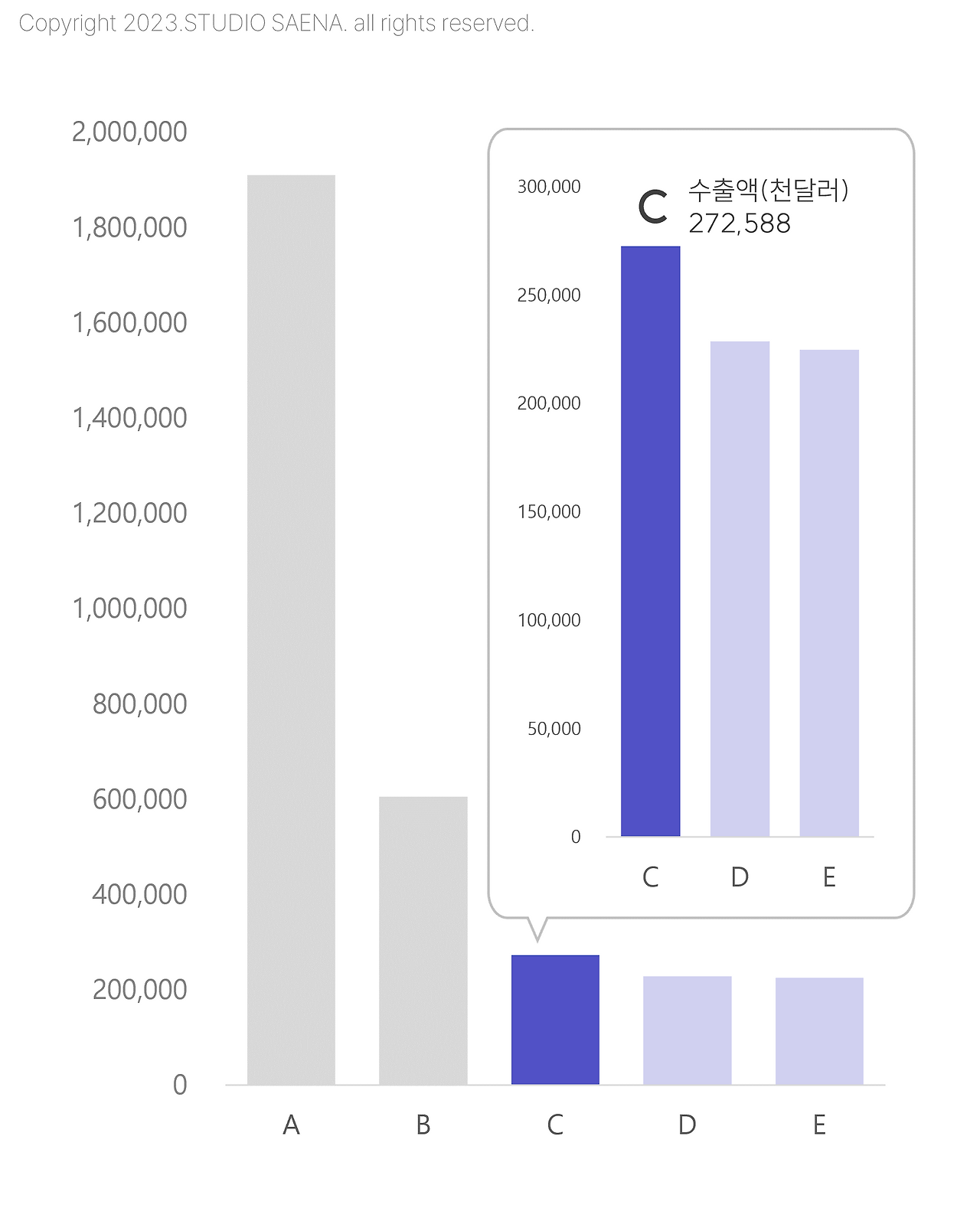

그래프를 살펴보면 C~E 항목은 서로 비슷한 하위권을 차지하고 있습니다 만약 우리 회사가 C라면, 어떻게 표현해야 할지 생각해 봅시다. 이미 A가 가장 긴 길이를 차지하고 있으므로 더 이상의 디자인을 하지 않으면 A를 강조해 주는 결과를 얻을 것입니다.
이미 C~E 항목 위의 공간이 비어있기 때문에 이 공간을 좀 더 효율적으로 써봅시다.
여기에서 중요한 점은 새로운 y축을 가진 그래프를 추가했다는 점입니다. 바깥의 그래프는 y축 범위가 0~2,000,000이고 확대한 그래프는 y축 범위가 0~300,000입니다. y축의 일부를 생략한다면 하위권 데이터를 강조할 수 있는 방법이 없겠죠.
이렇게 수치 차이가 많이 나는 막대그래프를 편집하는 방법을 알아봤습니다.
앞으로도 다른 수정방법이 생기면 비슷한 주제로도 계속 찾아오겠습니다.
그래프를 실무에서 써가면서 다음 단계의 자료 제작이나 실제 실무에서 쓰일만한 피드백이 필요한 분들이 있을 것입니다. 이럴 땐 팀장급에서의 피드백은 어떨지 추측해 보시고 한번 적용해 보세요.
주위에 팀장급이라고 할만한 레퍼런스가 없다면?
레퍼런스 찾기에도 지친 여러분들을 위해 뉴스레터를 준비했습니다.
팀장님의 피드백이 필요한 분들은 아래의 링크를 통해 뉴스레터를 신청해 주세요. 실무에 적절한 피드백과 적절한 기능, 소스 등을 알려드리겠습니다.
그럼 저는 다음에도 더 도움 되는 자료로 돌아오겠습니다.
멈추지 말고 문서를 그리세요.
감사합니다.
