팹 자동화와 인공지능 기반의 수율 예측 시스템
반도체 제조 공정은 수백 단계의 정밀 공정으로 이루어지며, 여기서 발생하는 방대한 데이터를 인간의 힘으로 분석하는 것은 불가능에 가깝다.
이를 해결하기 위해 TSMC를 비롯한 선도 기업들은 팹 자동화(Fab Automation)와 AI 기반 수율 예측 시스템을 구축하여 지능형 공장을 실현하고 있다.
1. 팹 자동화 (Fab Automation)
현대적인 반도체 공장은 사람의 개입을 최소화한 무인 자동화 시스템으로 운영된다.
OHT (Overhead Hoist Transport) : 천장에 설치된 레일을 따라 웨이퍼가 담긴 통(FOUP)을 다음 공정 장비로 실어 나르는 로봇 시스템이다.
AI는 수천 대의 OHT가 서로 충돌하지 않고 가장 빠른 경로로 이동하도록 최적화한다.
실시간 스케줄링 : 설비의 상태, 대기 중인 웨이퍼의 우선순위 등을 고려하여 어떤 장비에 어떤 웨이퍼를 먼저 투입할지 0.1초 단위로 결정한다.
2. AI 기반 수율 예측 및 최적화
수율(Yield)은 투입한 웨이퍼 대비 합격품의 비율로, 반도체 회사의 수익성을 결정하는 핵심 지표다.
AI는 수율을 높이기 위해 다음과 같은 역할을 수행한다.

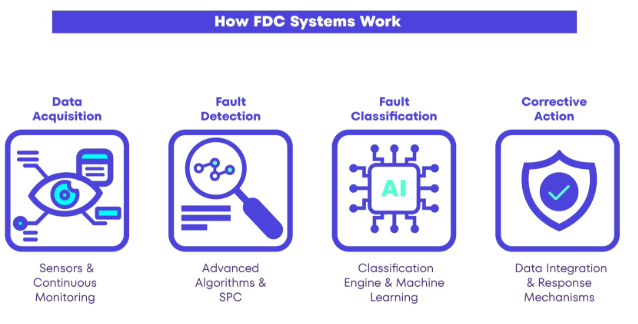

① 이상 징후 조기 감지 (FDC : Fault Detection and Classification)
장비에 부착된 수만 개의 센서가 전압, 압력, 가스 유량 등을 실시간으로 측정한다.
AI는 정상 패턴에서 미세하게 벗어나는 징후를 포착하여, 불량이 발생하기 전에 장비를 멈추거나 보정한다.

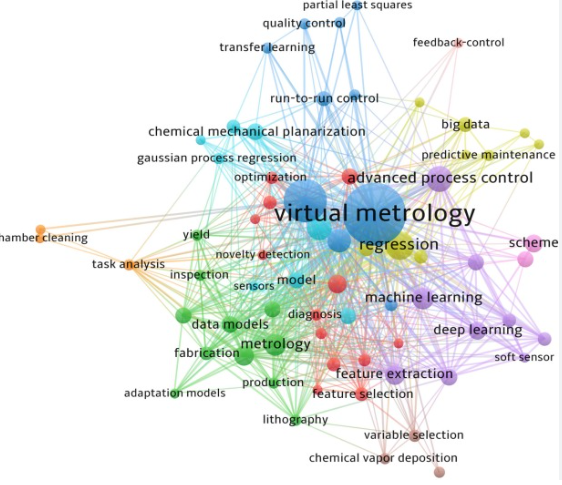

② 가상 계측 (VM : Virtual Metrology)
과거에는 모든 웨이퍼를 직접 측정기로 검사해야 했다.
AI 모델 : 데이터값만 보고도 이 웨이퍼의 회로 선폭은 얼마일 것이라고 통계적으로 예측한다.
이를 통해 물리적 검사 시간을 획기적으로 줄이고 전수 조사와 유사한 효과를 낸다.
③ 불량 원인 분석 (Root Cause Analysis)
수율이 떨어졌을 때, 수백 개의 공정 중 어디가 문제인지 찾는 것은 모래사장에서 바늘 찾기다.
AI는 빅데이터 분석을 통해 특정 장비, 특정 화학 약품, 혹은 특정 작업 조와의 상관관계를 분석하여 문제의 근본 원인을 단시간 내에 찾아낸다.
3. 지능형 수율 예측의 핵심 기술 : 디지털 트윈
최근에는 실제 팹과 똑같은 가상 세계를 만드는 디지털 트윈 기술이 도입되고 있다.
새로운 공정 레시피를 장비에 적용하기 전, 가상 팹에서 먼저 실행해 보고 수율 변화를 예측한다.
AI가 수만 번의 공정 조합을 테스트하며 최적의 수율을 내는 설정값을 스스로 찾아낸다.
4. 도입 효과 및 미래
신공정 도입 시 수율을 목표치까지 끌어올리는 시간을 수개월에서 수주 단위로 단축한다.
불량 웨이퍼 폐기를 줄이고 장비 가동률을 극대화하여 제조 원가를 낮춘다.
TSMC는 이러한 시스템을 Gigafab단위로 연결하여 대만의 여러 공장에서 발생하는 데이터를 통합 관리한다.
한 공장에서 발견된 오류와 해결책이 즉시 전 세계 다른 공장의 AI 모델에 반영되는 구조다.
TSMC가 운영하는 인공지능 기반 팹 관리 시스템은 단순한 자동화를 넘어, 기가팹 네트워크전체를 하나의 유기체처럼 연결하고 최적화한다는 점에서 경쟁사와 차별화된다.
현재 TSMC가 공개한 자료와 업계 분석을 종합할 때, 차별화되는 핵심 요소는 다음과 같다.
1. 다이 레벨(Die-level) 초정밀 관리 시스템

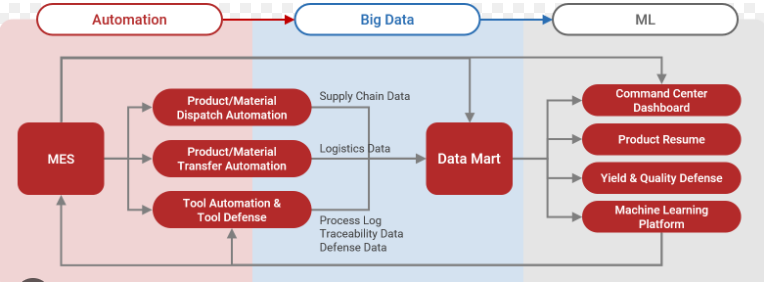

일반적인 팹 관리가 웨이퍼 단위로 이루어지는 것과 달리, TSMC는 다이 레벨 MES를 운영한다.
차별점 : 웨이퍼 한 장 안에 들어있는 수백 개의 칩(Die) 각각을 개별적으로 추적한다.
효과 : 첨단 패키징 공정에서 불량 칩을 실시간으로 걸러내고, 정상 칩들만 골라 조립하는 공정 효율을 극대화한다.
이는 AI 가속기처럼 크고 복잡한 칩을 만들 때 수율을 방어하는 핵심 병기가 된다.
2. 지능형 기가팹의 대규모 데이터 통합
TSMC는 대만 전역에 퍼져 있는 여러 개의 기가팹을 하나의 가상 시스템으로 묶어 관리한다.
차별점 : 한 곳의 팹에서 발생한 미세한 공정 변동이나 불량 유형을 AI가 학습하면, 그 결과가 즉시 전 세계 모든 TSMC 팹의 제어 알고리즘에 실시간으로 업데이트된다.
효과 : 새로운 공정 도입할 때 수율 안정화 학습 곡선 속도가 경쟁사보다 압도적으로 빠르다.
3. 원자 수준의 변동 제어 (Atomic-level Precision)
나노미터 단위를 넘어 원자 수준의 정밀도가 요구되는 초미세 공정에서 TSMC AI는 장비의 성능을 극한으로 끌어올린다.
차별점 : ADC(Advanced Defect Classification) 시스템은 딥러닝과 이미지 인식 기술을 결합하여, 사람이 현미경으로도 찾기 힘든 결함을 스스로 분류하고 그 원인이 어떤 장비의 어떤 부품인지까지 지목한다.
장비의 가동 중단 시간을 최소화하고, 공정 간의 오차를 원자 단위 수준에서 수렴시켜 품질 일관성을 유지한다.
4. 인간 협업형 AI (Human-In-The-Loop, HITL)
TSMC의 시스템은 AI에 모든 것을 맡기지 않고, 숙련된 엔지니어의 노하우를 AI 모델에 지속적으로 주입하는 구조를 가진다.
단순 자동화가 아니라, 엔지니어의 판단 근거를 데이터화하여 AI가 이를 학습하게 함으로써 도메인 지식이 반영된 예측 모델을 만든다.
데이터가 부족한 초기 공정 단계에서도 엔지니어 경험치를 바탕으로 AI가 정확한 수율 예측을 내놓을 수 있게 한다.
지능형 팹 2.0은 기존 웨이퍼 중심 관리 단위에서 다이(Die) 개별 관리 시스템으로 운영된다.
전 글로벌 팹 통합 실시간 학습으로 운영되며 딥러닝 기반 원인 자가 진단을 적용하며 원자 단위 공정 제어 및 수율 조기 달성에 도움을 받는다.
결론적으로 TSMC의 차별점은 방대한 양의 실제 제조 데이터를 AI가 즉각적으로 학습하여, 전 세계 모든 생산 라인의 수율을 동시다발적으로 상향 평준화시킨다는 실행력에 있다.
