반도체 3 나노에서 2 나노가 되면 가능해지는 것들

반도체 공정이 3 나노에서 2 나노로 미세화된다는 것은 단순히 선폭의 숫자가 줄어드는 것을 넘어, 트랜지스터 구조와 전력 설계 기술의 근본적인 패러다임 전환을 의미한다.

달라지는 핵심 요소들을 알아보자.

1. 트랜지스터 아키텍처의 전면적인 세대교체 (GAA)

3 나노까지는 파운드리에 따라 기존의 핀펫(FinFET) 구조를 유지하거나 선제적으로 GAA(Gate-All-Around)를 도입하는 등 기술이 혼재되어 있었지만, 2 나노부터는 GAA기반 아키텍처(나노시트 등)가 글로벌 표준으로 자리 잡을 것이다.

게이트가 채널의 4면을 모두 감싸는 GAA 구조를 통해 누설 전류를 극적으로 차단하고, 칩의 전력 효율을 최고 수준으로 끌어올릴 것이다.

2. 후면 전력 공급망 (BSPDN) 기술 도입

2 나노 공정의 진정한 게임 체인저로 불리는 기술이다.

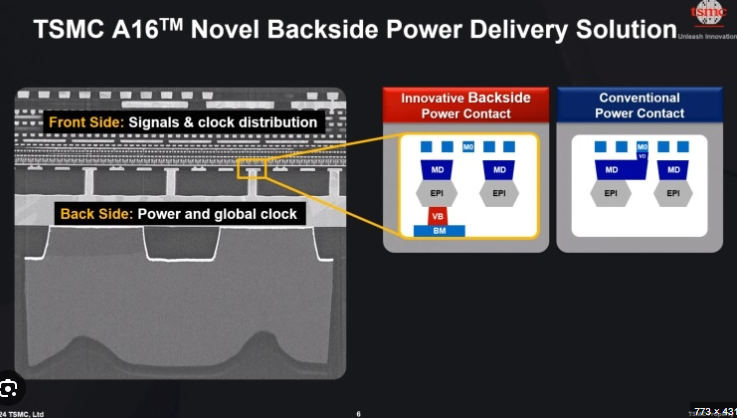

기존에는 웨이퍼 전면에 신호 회로와 전력 공급 회로가 복잡하게 섞여 있었지만, 2 나노부터는 전력 공급망을 웨이퍼 뒷면(Backside)으로 분리하여 배치한다.

칩 내부의 배선 병목 현상이 줄어들어 회로 집적도를 획기적으로 높일 수 있으며, 전력 전달 과정에서의 손실이 크게 감소한다.

3. 직관적인 성능 및 전력 효율 향상

기업마다 구체적인 목표는 다르지만, 2 나노 공정은 일반적으로 물리적 개선을 가져옵니다.

전력 소비 감소: 동일한 연산 속도에서 전력 소비가 약 25% ~ 30% 감소한다.

처리 속도 향상: 동일한 전력 조건에서 성능(속도)이 약 10% ~ 15% 향상된다.

칩 면적 축소: 집적도가 높아져 동일한 기능을 하는 칩 크기를 약 15% 이상 줄일 수 있다.

4. AI 인프라 및 고성능 컴퓨팅(HPC)의 도약

초미세 공정으로 갈수록 웨이퍼당 제조 단가가 천문학적으로 높아지기 때문에, 2 나노 칩은 최상위 플래그십 스마트폰과 초거대 AI 학습용 가속기(GPU, TPU 등), 대규모 데이터센터 서버에 우선적으로 탑재된다.

2 나노의 압도적인 전력 효율은 전력 소모가 극심한 AI 데이터센터의 운영 비용을 낮추고 발열을 제어하는 핵심 열쇠가 된다.

5. 제조 단가 상승 및 파운드리 지형 변화

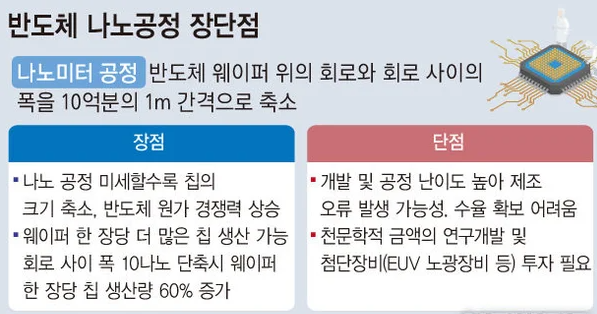

차세대 극자외선(EUV) 노광 장비의 활용도가 극대화되고 공정 난이도가 급증하면서 칩 생산 단가는 3 나노 대비 크게 뛴다.

이는 팹리스 기업들의 원가 부담으로 이어지며, 2 나노 공정의 수율을 누가 먼저 안정적으로 확보하느냐에 따라 글로벌 파운드리 시장의 주도권이 크게 요동치게 된다.

그럼 대표적인 2 나노 공정 개발에 따른 TSMC와 TEL의 성장에 대해서 알아보자.

2 나노 도입은 반도체 최상단에 있는 파운드리(TSMC)와 핵심 장비사(TEL) 모두에게 막대한 매출 성장과 수익성 개선을 가져다줄 것으로 예상된다.

GAA(Gate-All-Around) 아키텍처와 후면 전력 공급망(BSPDN)이라는 완전히 새로운 공정이 도입되면서, 칩 제조 단가(ASP)와 장비 도입 규모(CapEx)가 모두 폭발적으로 증가하기 때문이다.

두 기업의 2 나노 기반 매출 성장 예상을 나누어 살펴보자.

1. TSMC: 웨이퍼 판가(ASP) 급등과 고수익성 확보

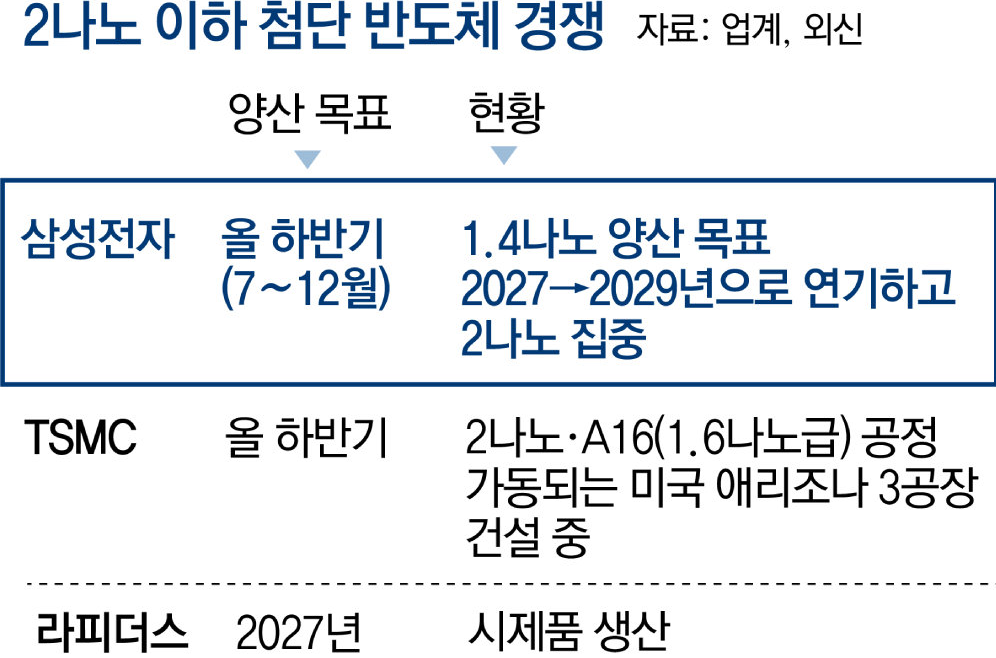

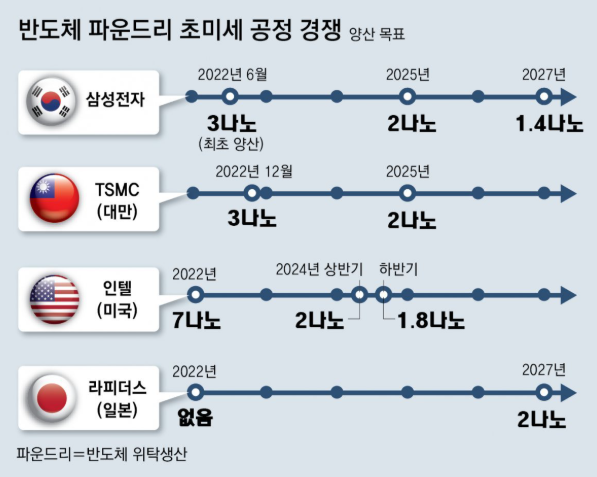

TSMC의 2 나노(N2) 공정은 2025년 말~2026년 본격 양산에 돌입하며, 매출의 질적 도약을 이끌 것으로 예상된다.

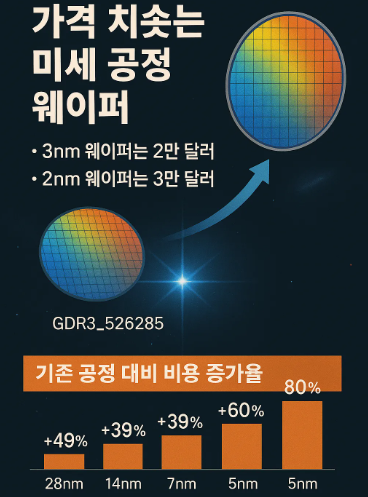

웨이퍼 ASP의 수직 상승 : 3 나노 웨이퍼 단가가 장당 약 2만 달러 수준이었다면, 2 나노 웨이퍼는 장당 2만 5천 달러에서 최대 3만 달러 이상까지 치솟을 것으로 추정된다.

이는 극자외선(EUV) 노광 장비 사용 증가와 공정 난이도 상승에 따른 프리미엄 때문이다.

AI 및 빅테크 수요 독식 : 2 나노 초기 물량은 애플의 차세대 모바일 AP뿐만 아니라, 엔비디아, AMD 등의 차세대 AI 가속기, 그리고 자체 맞춤형 칩(TPU 등)을 설계하는 글로벌 빅테크 기업들의 수요로 채워진다.

이들은 가격 저항력이 낮아 TSMC의 이익률 방어에 유리하다.

재무적 영향 : 2 나노 초기에는 막대한 설비 투자(CapEx)와 감가상각비가 발생하지만, 수율이 안정화되는 2026년 이후부터는 압도적인 시장 점유율을 바탕으로 강력한 잉여현금흐름(FCF) 창출과 높은 자기 자본이익률(ROE)을 유지할 것으로 전망된다.

2. 도쿄일렉트론(TEL) : 신규 공정 도입에 따른 장비 수요 폭발

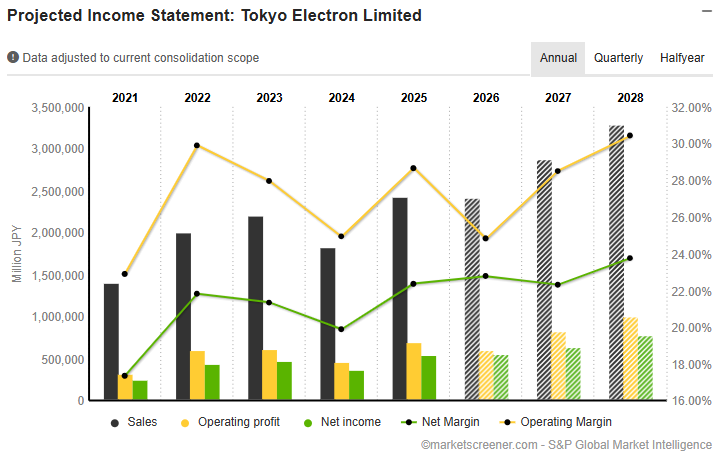

Tokyo Electron revenue forecast

TEL은 웨이퍼에 감광액을 바르고 현상하는 트랙(Track) 장비 시장을 사실상 독점하고 있으며, 식각(Etching)과 증착(Deposition) 분야에서도 글로벌 선두권이다.

2 나노 공정의 기술적 변화는 TEL의 매출 증가로 연결된다.

EUV 공정 스텝 수 증가 : 2 나노 공정에서는 3 나노 대비 EUV 노광 공정의 횟수(레이어 수)가 크게 늘어난다.

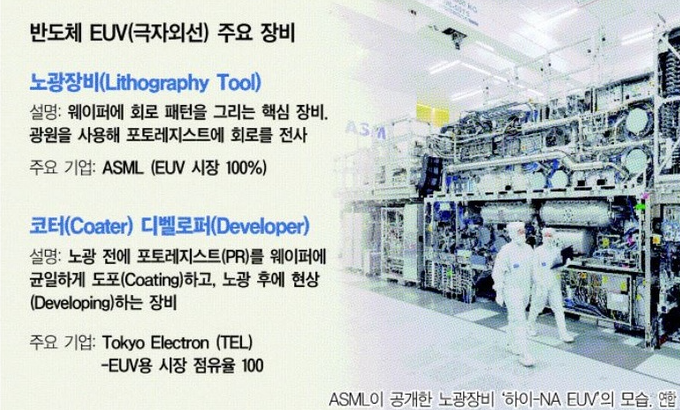

ASML의 EUV 장비가 늘어날수록, TEL이 100% 가까이 독점하고 있는 EUV용 코터/디벨로퍼(Coater/Developer) 장비매출이 자동적으로 동반 상승한다.

GAA 도입에 따른 식각/증착 장비 수요 증가 : 핀펫(FinFET)에서 GAA로 구조가 바뀌면서, 나노시트를 아주 얇고 정밀하게 깎아내고 채우는 고난도의 선택적 식각 장비와 원자층증착(ALD) 장비의 수요가 급증한다.

이 분야에서 TEL 장비의 채택률이 크게 높아질 것으로 예상된다.

극저온 식각(Cryogenic Etching) 기술 주도 : 2 나노 이하 공정에서 메모리와 로직 반도체의 미세 홀을 뚫기 위해 TEL이 개발한 극저온 식각 장비 등 고부가가치 차세대 장비의 매출 비중이 확대되며 이익률 개선을 이끌 것으로 보인다.

결론적으로 TSMC는 독보적인 선단 공정 프리미엄을 통해, TEL은 공정 복잡도 증가에 따른 고부가 장비 독과점을 통해 2 나노 시대의 구조적인 매출 성장을 누릴 전망이다.
