TSMC의 생산량에 대해서 알아보자.
세계 최대 반도체 파운드리 기업인 TSMC는 대만을 중심으로 전 세계 주요 거점에 생산 기지(Fab)를 확장하고 있다.
TSMC의 주요 공장 위치와 웨이퍼 생산 현황을 정리해 보자.
1. TSMC 글로벌 생산 거점 (Fab) 위치
TSMC는 최첨단 공정은 대만에 집중시키고, 성숙 공정 및 전략적 거점은 해외에 배치하는 전략을 취하고 있다.

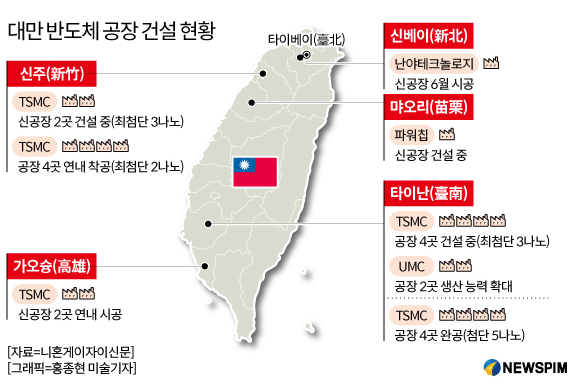

대만 : 신주 (Hsinchu) 본사 및 R&D 센터, 2nm 공정 양산을 준비 중인 Fab 20이 위치해 있다.
타이중 (Taichung) 7nm 및 5nm 주요 생산 라인이 집중되어 있다.
타이난 (Tainan) 현재 주력인 3nm 및 5nm 공정의 핵심 생산 기지(Fab 14, 18)가 위치한 곳이다.
가오슝 (Kaohsiung) 최첨단 2nm 공정 라인을 추가로 건설 중이다.

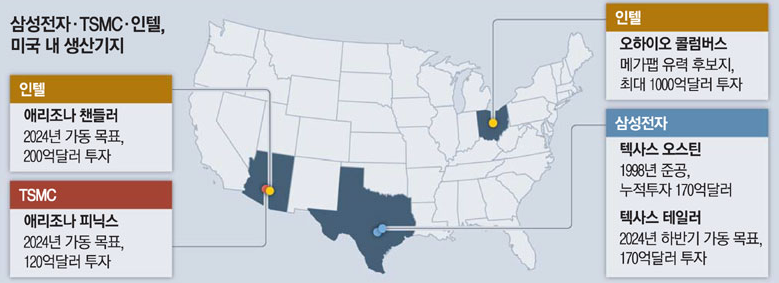

미국 (애리조나) : 4nm 및 3nm 공정 양산을 시작했거나 준비 중이며, 향후 2nm 라인까지 확장할 계획이다.

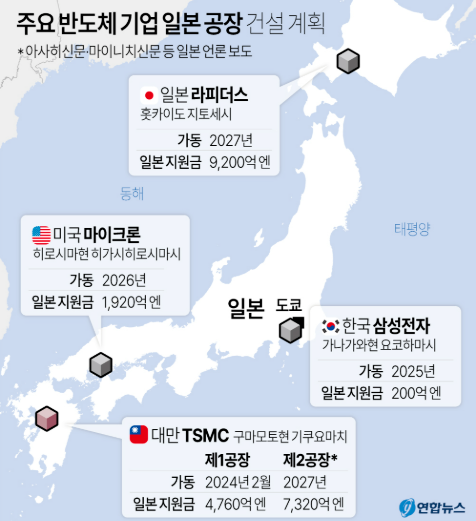

일본 (구마모토) : JASM (Fab 23) 12~28nm 성숙 공정 및 6~7nm 첨단 공정을 생산한다.
독일 (드레스덴) : ESMC 유럽 자동차 산업을 겨냥한 12~28nm 공정 공장을 건설 중이다.
중국 : 상하이(Fab 10)와 난징(Fab 16)에서 16~28nm 등 성숙 공정 위주로 운영 중이다.
2. 웨이퍼 생산량 (Capacity)
TSMC 생산 능력은 12인치(300mm) 웨이퍼 환산량을 기준으로 업계 압도적 1위를 유지하고 있다.
연간 총생산량은 약 1,600만 장 이상의 12인치 웨이퍼 생산 능력을 확보한 것으로 추정된다.
첨단 공정 (7nm 이하)은 전체 매출의 65% 이상을 차지하며, 특히 3nm와 5nm 라인은 애플, 엔비디아, 퀄컴 등의 수요로 인해 풀가동 상태를 유지하고 있다.
3nm 생산은 타이난 Fab 18을 중심으로 월간 10만 장 이상의 3nm 웨이퍼 생산 능력을 갖추기 위해 지속적으로 확장 중이다.
전력 반도체, 이미지 센서 등을 위한 8인치(200mm) 웨이퍼 라인도 별도로 운영하며 다품종 소량 생산 대응력을 갖추고 있다.
3. 향후 전망: 2nm 공정의 본격화
TSMC는 2025년 하반기부터 2nm 공정 시범 양산을 시작하여, 2026년에는 신주와 가오슝 공장을 중심으로 본격적인 대량 생산 체제에 돌입할 예정이다.
이는 인공지능(AI) 반도체 시장의 주도권을 유지하기 위한 핵심 병기가 될 것이다.
TSMC는 AI 반도체 수요 폭증에 대응하기 위해 최첨단 공정의 생산 능력을 공격적으로 확대하고 있다.
특히 3nm 공정의 풀가동과 2nm 공정의 본격 양산 준비가 핵심으로 공정별 현황과 향후 계획은 다음과 같다.
첫 번째로 공정별 웨이퍼 매출 비중 및 생산 현황을 알아보자.

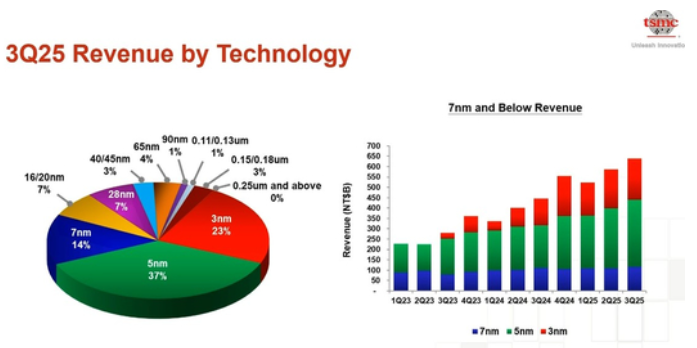

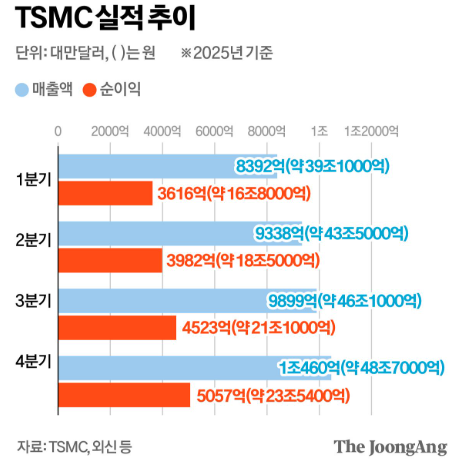

TSMC 매출은 이미 7nm 이하의 첨단 공정(Advanced Technologies)에서 약 77%가 발생하고 있다.
3nm (N3) : 28%(전년 대비 급증, 애플·엔비디아·인텔이 주 고객)
5nm (N4/N5): 35%(여전히 최대 매출 비중을 차지하는 주력 공정)
7nm (N6/N7): 14%(성숙 단계에 접어들었으나 여전히 수요 존재)
두 번째로 주요 공정별 생산량(Wafer Capacity) 전망은 다음과 같다.
TSMC는 급증하는 AI 칩 수요를 맞추기 위해 기존 라인을 전환하거나 신규 공장을 증설하고 있다.
3nm 공정 : 2025년 말 기준 월간 약 14만~16만 장 수준의 생산 능력을 확보했다.
하지만 엔비디아 등의 요청으로 인해 2026년 말까지 생산량을 더 늘리기 위해 4nm 라인을 3nm로 전환하는 작업도 병행 중이다.
2nm 공정 (N2) : 2026년부터 본격적으로 생산 기지가 가동된다.
25년 말 월 3.5만~5만 장에서 26년 말 월 10만 장, 27년에는 월 20만 장으로 확대 계획 중이다.
세 번째로 향후 로드맵 및 설비 투자 계획을 알아보자.
TSMC는 2026년에 사상 최대 규모의 설비 투자(CapEx)를 예고하며 기술 격차를 벌리고 있다.
2026년 설비 투자에 약 520억~560억 달러 (70~80조 원)를 투자하고 있다.

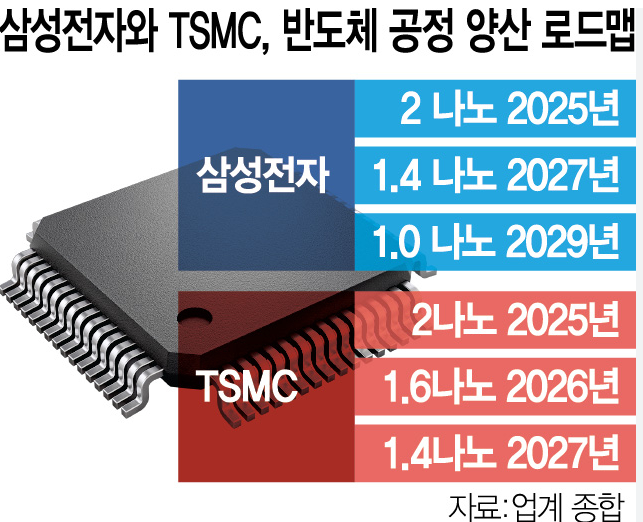

1.6nm 공정은 26년 하반기 생산 준비로 2nm의 개량형으로 AI 칩 전용 공정이다.
1.4nm 준비를 위해서도 대만 타이중 지역에 부지 확보 및 설계 협력 중이다.

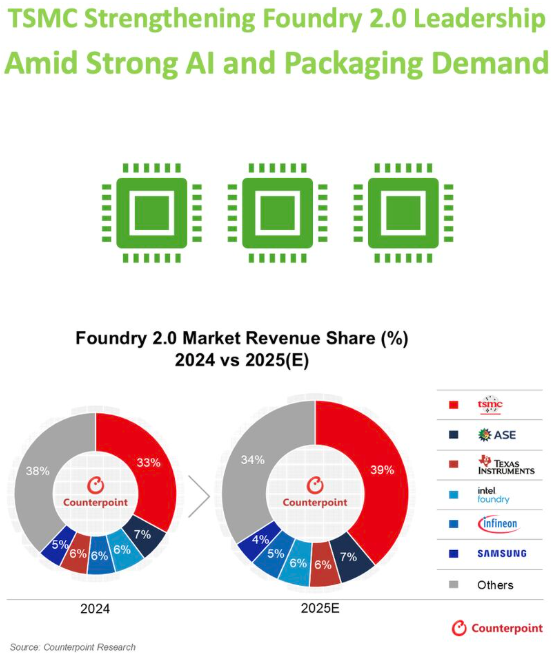

마지막으로 전략적 포인트로 Foundry 2.0이 있다.
TSMC는 단순한 웨이퍼 제조를 넘어 첨단 패키징(CoWoS)을 포함한 Foundry 2.0 전략을 강화하고 있다.
2026년에는 패키징 관련 매출 비중이 전체의 10%를 넘어설 것으로 보이며, 이는 엔비디아의 H100, B200 같은 AI 가속기를 최종 완성하는 핵심 경쟁력이 되고 있다.
