콤보차트를 활용하여 다채롭게 시각화하기(1/2)
월 별 판매원가, 마진, 월 변동분 시각화하기
안녕하세요 GTPlus 김대리입니다.
BI 솔루션 클릭(Qlik) 튜토리얼 열 한번째 시간입니다.
이번주는 2021년 8월 버전 기준으로 개선된 콤보차트 속성을 이용한 예제를 준비해보았습니다.
콤보 차트는 여러가지 유형의 데이터를 서로 다른 범주로 구성하여 같이 보고자 할 때 유용합니다.
일반적으로 비교하기 어려운 두 측정값 세트를 비교하는 데 적합하며, 기본적으로 막대형 차트와 꺾은선형 차트를 결합할 수 있습니다.
오늘은 콤보차트를 이용하여 월별 판매원가와 마진과 함께 직전 달 대비 해당 월 변동분을 같이 표현해보겠습니다.
먼저, 예제에서 이용할 매출 데이터를 다운 받아주세요.
첨부된 데이터는 엑셀파일로 매출 관련 여러 정보를 포함하고 있습니다.
매출 관련 여러 정보가 포함된 예제 1. 차트 추가
먼저 파일을 열어주시고 자산 패널에 있는 차트 메뉴에서 콤보차트를 선택하여 시트에 추가합니다.
2. 차원, 측정값 추가
필드를 확인하고 이용하고자 하는 필드를 콤보차트의 차원과 측정값으로 추가합니다.
2-1) 차원추가
월 추이에 대한 측정값을 나타내고자 하기 때문에 차원으로 '구매날짜의 월' 필드를 추가합니다.
2-2) 측정값 추가
측정값으로는 '판매원가'와 '마진'을 추가합니다.
로드된 필드와 계산식을 이용하여 각 측정값을 생성합니다.
아래 계산식을 각 측정값 식 편집기에 입력하고 측정값으로 추가하고 레이블을 변경해줍니다.
판매원가
마진로드된 필드와 계산식을 이용하여 각 측정값을 생성합니다.
아래 계산식을 각 측정값 식 편집기에 입력하고 측정값으로 추가하고 레이블을 변경해줍니다.

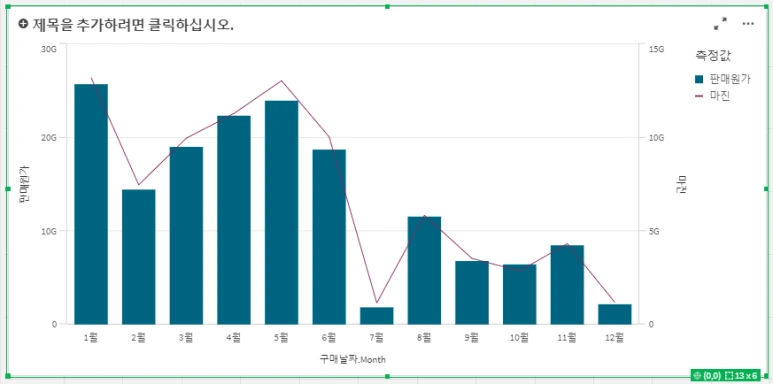

첫번째 측정값 외 새로 추가되는 측정값은 Qlik 콤보차트에서 선을 기본으로 추가됩니다.
'판매원가'와 '마진'을 합쳐서 판매액으로 봐야하므로, 속성 변경을 통해 두 측정값을 누적막대로 변경하겠습니다.
3. 차트 속성 변경
3-1) 측정값 추가 속성 변경
각 측정값의 속성은 [추가 속성] 기능을 통해 변경할 수 있습니다.
먼저, 측정값 '마진'의 속성을 선에서 막대로, 보조축에서 기본축으로 구성합니다.
속성패널 > 측정값 > 추가속성 > 프레젠테이션 > 막대, 기본축

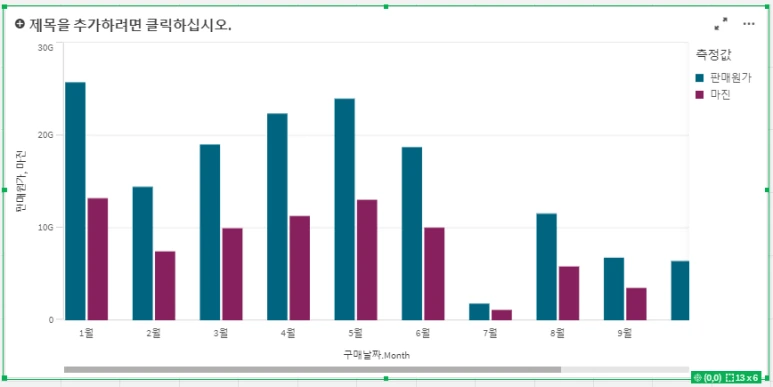

두 축정값이 X축을 기준으로 막대로 표현되었습니다.
다음으로 '판매원가', '마진'을 누적막대로 표현하기 위해 모양 속성을 그룹화에서 누적으로 변경합니다.

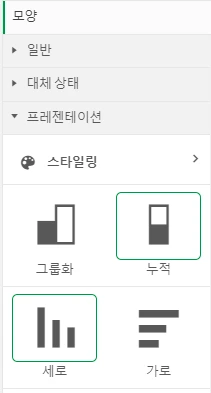

3-2) 기본축 모양 변경
속성패널 > 모양 > 누적

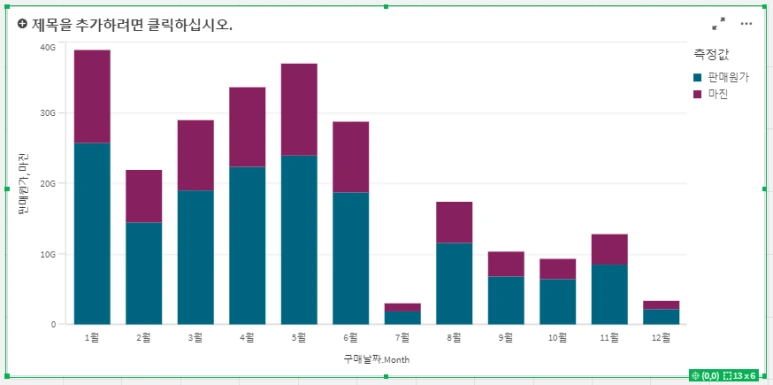

두 측정값이 누적 막대로 표현되었습니다.
'판매원가'와 '마진'의 합을 각 월 판매액으로 확인할 수 있습니다.
다음으로 막대 색상을 변경해보겠습니다.
3-3) 측정값 색상 변경

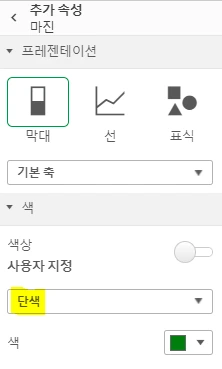

속성패널 > 측정값 > 추가속성 > 색 > 사용자 지정
자동 색상을 사용자 지정으로 변경하고, 단색을 선택합니다.

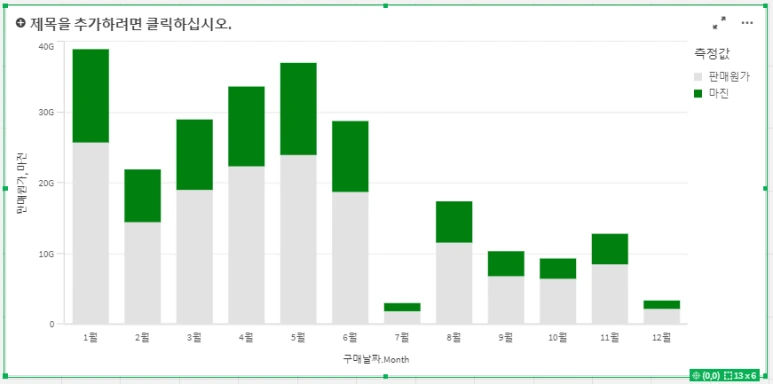

'판매원가'와 '마진'을 단색코드로 표현합니다.
판매원가 : #e2e2e2
마진 : #00800f
각 측정값에 대해 다른 색상으로 쉽게 구분하는 단계까지 완료하였습니다.
4. 측정값 변동분 추가
직전달 대비 판매액의 변동분을 추가로 나타내보겠습니다.

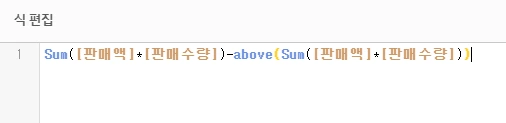

아래 수식을 이용하여 측정값에 '변동분'으로 추가합니다.
직전 월과 당월의 값의 차이는 above 하수를 활용하여 계산하였습니다.
변동분

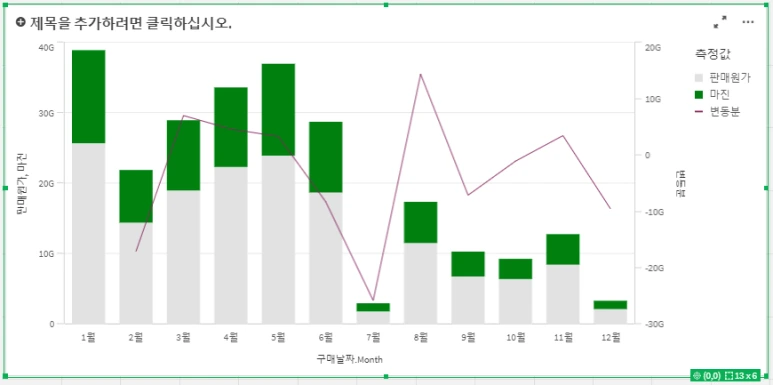

새로운 측정값이기 때문에 자동으로 선이 추가되었습니다.
월 별 변동분을 파악하기 쉽게 구성하기 위해, '변동분'을 막대로 변경합니다.
속성패널 > 측정값 > 추가속성 > 프레젠테이션 > 막대
축 타입은 보조축으로 그대로 둡니다.

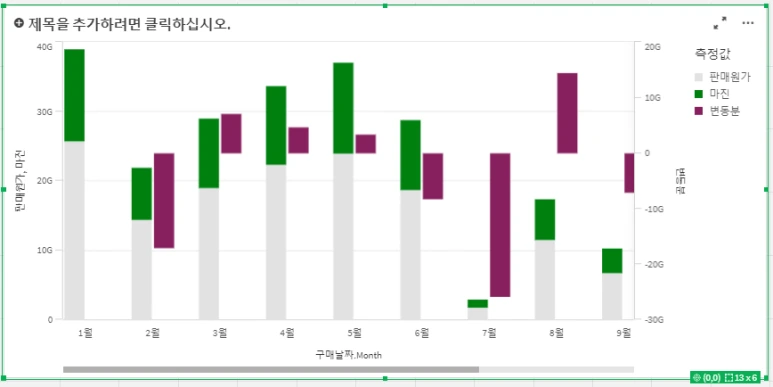

'판매원가'와 '마진'을 누적 막대 모양으로 왼쪽의 기본축으로하여 범위를 확인할 수 있고 ,'변동분'을 오른쪽 보조축으로하여 확인할 수 있습니다.
자, 여기까지 잘 따라오셨나요?
다음 시간에는 기본축과 보조축의 값의 범위를 동일하게 하기 위해서 Y축 범위를 지정해보고, 변동분의 색상변경과 변동률의 추가정보 표시하는 법을 배워볼거예요.
