콤보차트를 활용하여 다채롭게 시각화하기(2/2)
월 별 판매원가, 마진, 월 변동분 시각화하기
안녕하세요. GTPlus 김대리입니다.
BI 솔루션 클릭(Qlik) 튜토리얼 열 두번째 시간입니다.
지난주에 이어 콤보차트를 활용하여 월 별 판매원가, 마진, 월 변동분을 시각화 해 볼거예요!
이번주는 기본축과 보조축의 값의 범위를 동일하게 하기 위해서 Y축 범위를 지정해보고, 변동분의 색상 변경과 변동률의 추가정보 표시하는 법을 알아보겠습니다.
연결되는 컨텐츠이니 처음 보신 분들은 아래 링크를 먼저 클릭해주세요 !
https://brunch.co.kr/@gtplus/20
5. Y축 범위 지정

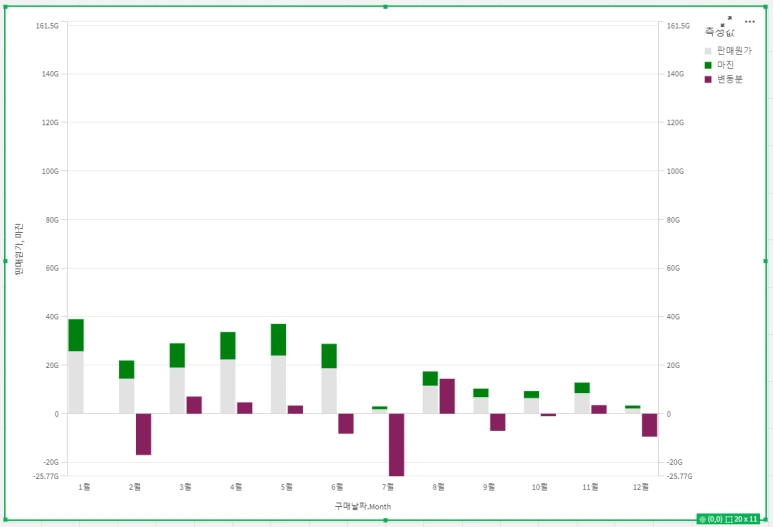

측정값의 금액을 파악하기 쉽도록 기본축, 보조축의 범위를 일치시켜줍니다.

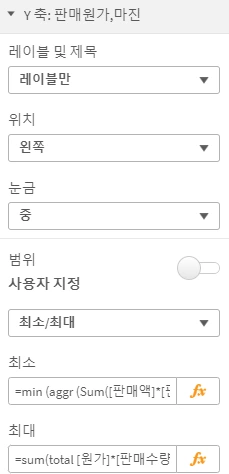

속성 패널 > 모양 > Y축 > 범위 > 사용자 지정
자동 범위를 사용자 지정으로 변경하고, 최소/최대를 선택합니다.
Qlik에서는 Y축을 고정값으로도 지정할 수 있지만, 측정값에 따라 Y축을 유동적으로 설정할 수 있습니다.
기본축과 보조축 모두에 아래 수식을 이용하여 범위를 설정합니다.
5-1) 최소범위 설정
전체 '변동분' 중 최소값을 Y축의 최소값으로 설정하는 수식입니다.
월 별 변동값 중에서 최소값을 구하기 위해 Qlik 함수를 활용합니다.
* 월 별 변동값: aggr 함수
* 최소값 : min 함수
최소5-2) 최대범위 설정
Y축의 최대값으로 설정하는 수식입니다.
아래의 식은 전체 합을 Y축의 최대값으로 적용하기 위해 total 한정자를 활용하였습니다.
최대
6. 변동분 색상 구분
'변동분'에 대해 0을 기준으로 증가, 감소를 색상으로 표현하겠습니다.

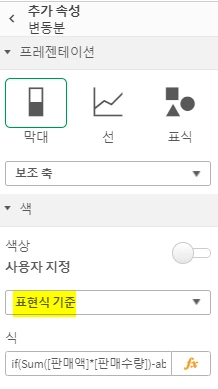

속성패널 > 측정값 '변동분' > 추가 속성 > 색 > 사용자 지정 > 표현식 기준

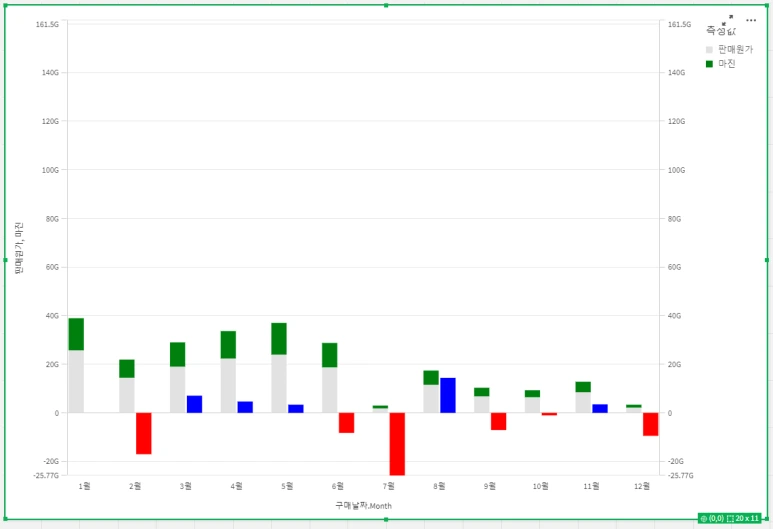

증가는 파란색, 감소는 빨간색으로 표시되도록 아래 표현식을 이용하여 색상을 지정합니다.
7. 막대 레이블 추가
정보를 확인하기 쉽도록 막대의 레이블을 표시하겠습니다.

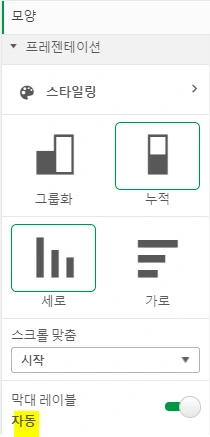

속성패널 > 모양 > 프레젠테이션 > 레이블 > 자동

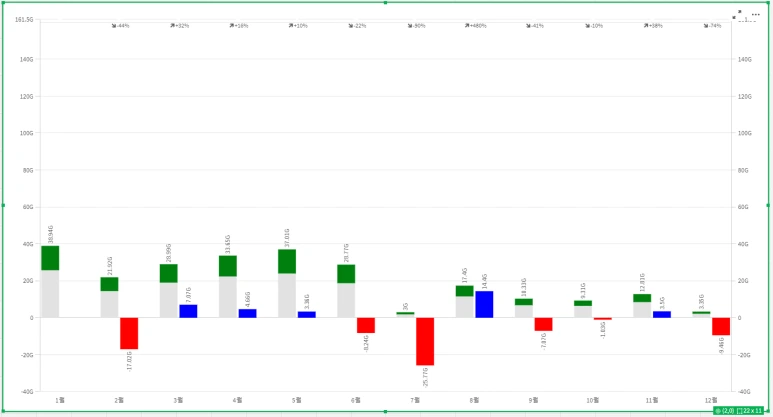

월 별 판매원가 대비 마진의 합을 판매액으로, 직전 월 대비 판매액의 변동분을 확인할 수 있는 차트가 완성되었습니다.
8. 변동률에 대한 추가정보 표시
직전 월 대비 변동률 측정값을 조건에 따라 텍스트로 표시하여 추가 정보를 나타내는 응용 단계입니다.
아래 수식을 입력하여 측정값을 선으로 추가해줍니다.
판매액 변동률을 텍스트로 표현하기 위해 Qlik 함수를 활용합니다.
* num 함수: 점 레이블이 변동%에 대한 ��로 표시될 수 있도록 숫자 서식을 정의
* dual 함수: 변동률의 Y축을 범위의 최대값으로 설정하기 위해 사용

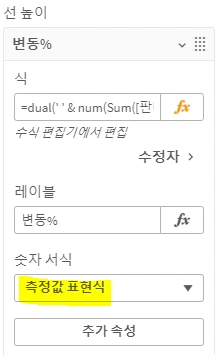

변동률을 정의된 num 함수로 표현하기 위해서 숫자 서식을 측정값 표현식으로 변경합니다.
측정값 선의 추가 정보가 표시될 수 있도록 데이터 포인트와 점 레이블을 활성화 합니다.

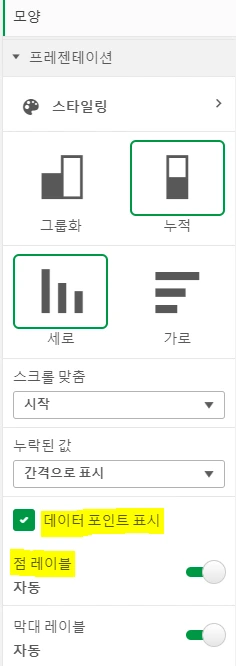

속성패널 > 모양 > 프레젠테이션 > 데이터 포인트 표시, 점 레이블 활성화

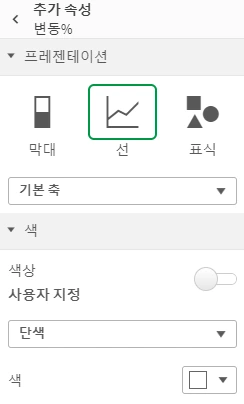

기준선을 나타내고 싶지 않을 경우, 색상을 흰색으로 변경할 수 있습니다.

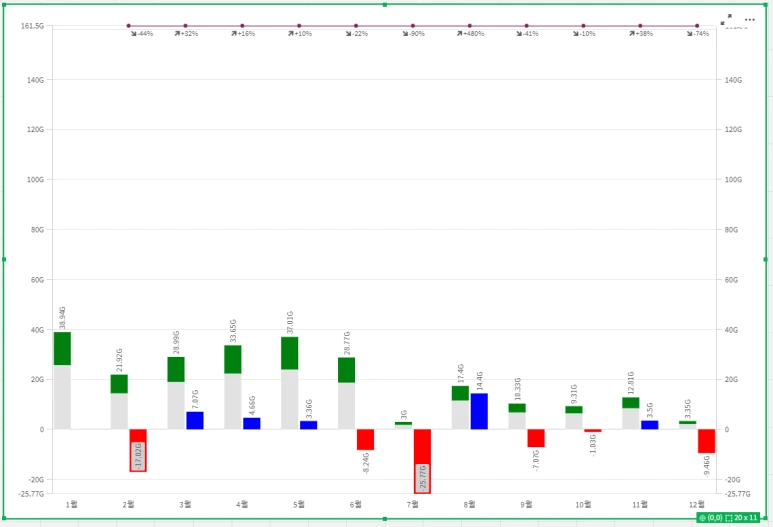

자 이렇게 콤보차트 응용예제가 완성되었습니다.
Qlik Sense를 활용하여 원하는 비즈니스 인사이트를 쉽고 다양하게 얻으시길 바랍니다!
