건축물의 시공 허용 오차

현장에서 품질을 지키는 숫자들

얼마나 틀려도 괜찮은 걸까?

건축 현장에는 수백 개의 공종이 동시에 진행됩니다. 철근을 배치하고, 거푸집을 세우고, 콘크리트를 붓고, 마감재를 붙이는 과정에서 설계도면과 완벽하게 일치하는 시공은 사실상 불가능에 가깝습니다. 인력의 한계, 장비의 정밀도, 재료 자체의 오차, 환경적 조건까지 수많은 변수가 개입되기 때문입니다.

그래서 건설 분야에는 '허용오차(Tolerance)'라는 개념이 존재합니다. 허용오차란 단순히 "이 정도는 눈감아 주겠다"는 너그러운 기준이 아닙니다. 구조물의 안전성과 기능성을 담보하면서도 현실적인 시공이 가능하도록, 과학적인 검토와 수많은 실험을 바탕으로 정해진 최소한의 품질 기준선입니다.

문제는 이 허용오차 기준이 건축법, 표준시방서, 각종 기술시방서 등 여러 문서에 산재되어 있어, 막상 현장에서 "이게 맞나, 틀리나?"를 판단할 때 혼선이 빚어진다는 점입니다. 더욱이 공종마다 적용되는 기준이 다르고, 같은 부위라도 환경 조건에 따라 달라질 수 있습니다.

이 글은 그 혼선을 줄이기 위해 오차와 공차의 개념부터 시작해서, 법적으로 규정된 허용오차 기준을 공종별로 정리하고, 실제 현장에서 어떻게 적용하고 관리해야 하는지를 함께 살펴보겠습니다.

오차(Error)와 공차(Tolerance)의 차이

많은 현장에서 오차와 공차를 혼용해서 사용하지만, 엄밀히 말하면 두 개념은 구분됩니다.

오차(Error)란 설계 치수와 실제 제작·시공 치수의 차이를 말합니다. 예를 들어 도면에 300mm로 명시된 기둥 단면이 실제로는 295mm로 시공되었다면, 오차는 -5mm입니다.

공차(Tolerance, 허용오차)란 이 오차의 최대 허용치와 최소 허용치를 정해 놓은 범위입니다. 위의 예에서 기둥 단면의 허용오차가 -5mm ~ +20mm라면, 295mm는 허용 범위 안에 들어 있는 것이고 275mm라면 불합격입니다.

수식으로 표현하면 다음과 같습니다.

- 오차 = 설계치수 − 제작치수

- 공차 = 최대허용치수 − 최소허용치수

공차는 다시 두 가지로 나뉩니다. 제작공차는 공장이나 현장에서 부재를 제작할 때 발생하는 오차에 대한 허용치이고, 위치공차는 먹줄 치기나 측량 등 현장 배치 작업 시 발생하는 오차에 대한 허용치입니다. 철골 기둥처럼 공장에서 가공되어 현장에 반입되는 부재는 두 가지 공차를 모두 고려해야 합니다.

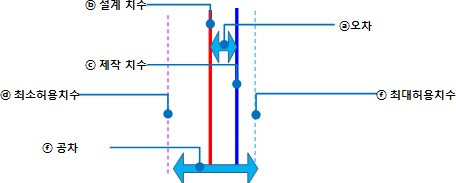

오차와 공차의 개념도

여유(Clearance)는 오차가 아니다

오차와 함께 자주 혼용되는 개념이 '여유(Clearance)'입니다. 하지만 여유는 허용오차와 전혀 다른 개념입니다. 여유란 시공상의 필요에 의해 설계도면에 의도적으로 틈(Gap)을 둔 것을 말합니다. 예를 들어 문틀과 벽체 사이에 설계 단계부터 5mm의 틈을 두는 것은 오차가 아니라 설치와 마감의 편의를 위해 의도적으로 설정한 여유입니다.

허용오차는 반드시 지켜야 하는 품질의 기준값이고, 여유는 기능적·시공적 필요에 의한 설계 선택입니다. 이 둘을 혼동하면 불필요한 품질 분쟁이 발생하거나, 반대로 실제 하자를 간과하게 될 수 있습니다.

한계허용오차와 관리허용오차

허용오차에는 또 하나의 구분이 있습니다. '한계허용오차'와 '관리허용오차'입니다.

한계허용오차는 우리가 일반적으로 이야기하는 허용오차로, 합격과 불합격을 가르는 절대적 기준입니다. 이 범위를 벗어나면 재시공 또는 보강이 필요합니다.

관리허용오차는 한계허용오차를 넘지 않도록 내부적으로 더 엄격하게 관리하기 위한 기준입니다. 합격·불합격의 판정 기준이 아니라 사전 예방을 위한 관리 목표입니다. 철골공사처럼 높은 정밀도가 요구되는 공종에서는 관리허용오차를 별도로 설정하는데, 일반적으로 한계허용오차의 1.5배 엄격하게 관리합니다. 즉, 한계허용오차가 ±10mm라면 관리허용오차는 ±6~7mm 수준으로 운용하는 것입니다.

허용오차와 관련된 규정들

허용오차에 대한 법적 근거는 한 곳에 모여 있지 않습니다. 아래와 같이 여러 규정에 분산되어 있으며, 현장별로 별도의 기술시방서가 있을 경우 해당 기준이 우선 적용되므로 반드시 해당 설계도서를 먼저 확인해야 합니다.

- 건축법 제26조(공사감리): 대지 및 건축물 관련 허용오차를 규정하며, 지적법에 의한 지적측량의 오차범위는 제외됩니다.

- 건축공사표준시방서 (국가건설기준센터, 최신 개정판): 토공사, 철근콘크리트, 철골, 마감공사 등 각 공종별 세부 허용오차를 규정합니다. 1999년 초판 이후 2006년, 2013년, 2019년에 걸쳐 개정되었으며, 현재는 국가건설기준센터(www.kcsc.re.kr)를 통해 최신본을 확인할 수 있습니다.

- KS F ISO 7976-1: 건축물과 자재의 공차 측정 방법을 규정한 한국산업표준으로, 부위별 공차 측정 방법이 상세히 기술되어 있습니다.

기타 공종별 시방서: ACI(미국콘크리트학회), BS(영국 표준) 등 해외 기준도 특수 공종이나 발주처 요건에 따라 적용되는 경우가 있습니다.

허용오차는 설계도서에 구체적인 수치가 명기되어 있고, 이를 반드시 지켜야 하는 품질의 기준입니다. "시방서에 있는 허용오차 범위 내니까 문제없다"는 태도보다는, "이 허용오차 범위 내에서 최선의 품질을 확보하겠다"는 적극적 자세가 필요합니다.

허용오차의 측정 방법

허용오차는 설계도서에 명기된 기준선(Line)과 실제 시공된 선 사이의 최대 이격 거리로 측정합니다. KS F ISO 7976-1에서는 측정 기준점의 선정, 측정 장비의 정밀도, 측정 횟수 등에 대한 세부 방법을 규정하고 있습니다.

측정 시 유의할 점은 단순히 "오차가 있다, 없다"가 아니라 오차의 방향성과 누적 여부를 함께 고려해야 한다는 것입니다. 예를 들어 기둥의 수직도 오차가 매 층마다 같은 방향으로 누적된다면, 단층에서는 허용오차 이내라도 전체 건물로는 기준을 초과할 수 있습니다.

허용오차 측정 방법

건축법 규정(제26조)에 의한 허용오차

대지 관련 허용오차

건축물을 대지에 배치할 때의 허용오차는 건축법에 명확하게 규정되어 있습니다. 이 기준은 건물 완공 후 사용승인(준공) 단계에서 검토되므로, 설계 초기부터 충분한 여유를 두고 계획해야 합니다.

- 건축선의 후퇴거리: 3% 이내

도로경계선이나 인접 대지경계선으로부터 건물까지의 거리에 대한 기준입니다. 예를 들어 건축선 후퇴거리가 3m라면 ±90mm 이내의 오차가 허용됩니다.

- 인접 건축물과의 거리: 3% 이내

방화, 일조 등의 이유로 규정된 인접 건물과의 이격 거리에 적용됩니다.

- 건폐율: 0.5% 이내 (단, 건축면적 5㎡ 초과 불가)

건폐율은 대지면적에 대한 건축면적의 비율로, 0.5% 이내의 오차를 허용하되 실제 건축면적의 초과량은 5㎡를 넘을 수 없습니다.

- 용적률: 1% 이내 (단, 연면적 30㎡ 초과 불가)

용적률은 대지면적에 대한 연면적의 비율로, 1% 이내의 오차를 허용하되 실제 연면적의 초과량은 30㎡를 넘을 수 없습니다.

건축물 관련 허용오차

건물 자체의 치수에 대한 허용오차도 건축법에서 규정하고 있습니다. 이 기준은 설계 치수를 기준으로 한 백분율로 표시되지만, 일정한 절댓값(상한)도 함께 적용됩니다.

- 건축물 높이: 2% 이내 (단, 1m 초과 불가)

10층 아파트의 층고가 2.8m라면 전체 높이는 약 28m입니다. 여기에 2% 허용오차를 적용하면 560mm가 되지만, 상한이 1m이므로 실질적인 허용 범위는 ±500mm 수준이 됩니다.

- 평면 길이: 2% 이내 (건물 전체는 1m 초과 불가, 각 실은 10cm 초과 불가)

건물 전체의 평면 길이 오차는 1m 이내이지만, 벽체로 구획된 각 실의 경우에는 10cm 이내로 더욱 엄격합니다. 방의 크기가 조금만 달라져도 가구 배치나 마감에 지장을 주기 때문입니다.

- 출구 너비: 2% 이내

피난 경로의 기능을 확보하기 위해 규정됩니다. 출구 너비가 줄어들면 피난 시 병목이 발생할 수 있으므로 엄격히 관리해야 합니다.

- 반자 높이: 2% 이내

반자(천장) 높이는 거주 쾌적성과 직결됩니다. 설계 높이의 2% 이내 오차가 허용됩니다.

- 벽체 두께: 3% 이내

벽체는 구조 내력, 단열 성능, 차음 성능에 영향을 미칩니다. 내력벽의 경우 두께 감소는 구조 안전성에 직접적인 영향을 주므로 주의가 필요합니다.

- 바닥판 두께: 3% 이내

슬래브 두께의 감소는 처짐과 균열에 영향을 주고, 층간소음 성능에도 영향을 미칩니다.

건축공사 표준시방서에 의한 공종별 허용오차

토공사 — 기초가 되는 기준

땅을 파고 기초를 놓는 단계에서부터 허용오차 관리가 시작됩니다. 특히 말뚝 시공은 지하 깊숙이 이루어지기 때문에 시공 중 오차가 발생해도 발견하기 어렵고, 수정도 매우 어렵습니다.

- 파일(말뚝) 항타 시 위치 허용편차: ±20mm

항타 시 말뚝의 중심이 설계 위치에서 20mm 이내에 위치해야 합니다. 말뚝 직경에 비하면 매우 엄격한 기준으로, 항타 초기에 수직도를 확인하는 이유가 여기에 있습니다. 시방서에서는 말뚝이 2~3m 관입된 시점에서 수직도를 확인하고, 최종 관입량은 10mm 이내로 관리하도록 규정하고 있습니다.

- 기초 위치 편심의 허용오차: 편심 방향 기초폭의 2% 또는 20mm 이내 중 큰 값

기초는 기둥이나 옹벽의 하중을 지반으로 전달하는 구조물입니다. 기초 중심선과 기둥 중심선이 어긋나면(편심이 발생하면) 기초에 추가적인 휨 모멘트가 발생하여 구조적 문제가 생길 수 있습니다.

철근콘크리트 공사 — 구조 성능의 핵심

철근콘크리트 공사의 허용오차는 건물의 구조 안전성과 직결되기 때문에 특히 엄격하게 관리해야 합니다.

- 콘크리트 부재의 위치 허용오차: ±20mm

설계도에 표시된 기둥, 벽체 등의 위치에서 20mm 이내의 오차가 허용됩니다. 위치 오차가 크면 상부 구조물의 하중 전달 경로가 설계와 달라질 수 있습니다.

단면 치수 허용오차

기둥, 보, 벽의 단면치수 및 슬래브 두께에 대해서는 감소는 최대 5mm, 증가는 최대 20mm까지 허용됩니다. 단, 기초의 경우에는 조금 다릅니다. 기초 단면치수의 감소는 최대 10mm까지 허용되지만, 증가는 50mm까지 허용됩니다. 기초는 대부분 흙에 접해 있어 단면이 약간 커도 구조 성능에 큰 영향이 없기 때문입니다.

감소 방향 오차가 더 엄격한 이유

단면이 작아지는 방향의 허용오차가 작은 이유는 명확합니다. 단면이 설계보다 작아지면 구조 내력이 감소하고, 이는 건물 안전성에 직접적인 위협이 됩니다. 반면 단면이 약간 커지는 경우에는 재료가 더 들기는 하지만 구조 성능이 저하되지는 않습니다.

콘크리트 마무리의 평탄도

콘크리트 표면의 평탄도는 최종 마감 품질을 결정하는 중요한 요소입니다. 바닥이나 벽이 울퉁불퉁하면 마감재를 시공하더라도 표면이 고르지 않거나 들뜸이 발생합니다. 표준시방서에서는 마감 두께와 종류에 따라 콘크리트 면의 평탄도 기준을 다음과 같이 규정합니다.

마감 두께가 7mm 이상이거나 바탕의 영향을 크게 받지 않는 경우(예: 바름벽, 띠장 바탕, 이중 바닥 등)에는 1m당 10mm 이하의 평탄도를 요구합니다.

마감 두께가 7mm 미만이거나 상당히 양호한 평탄도가 필요한 경우(예: 뿜칠, 타일 압착, 융단 깔기, 방수 등)에는 3m당 10mm 이하의 더 엄격한 기준이 적용됩니다.

콘크리트가 제물치장 마감이거나 마감 두께가 매우 얇은 경우(예: 도장, 내마모 바닥, 쇠흙손 마감)에는 3m당 7mm 이하로 가장 엄격한 기준을 요구합니다.

철근콘크리트 구조물의 허용 균열폭

콘크리트 구조물에는 균열이 발생할 수 있으며, 이를 완전히 방지하기는 불가능합니다. 대신, 구조 안전성과 내구성을 확보하기 위한 허용 균열폭 기준을 정하고 있습니다.

건조 환경에서는 0.4mm와 최외단 주철근 피복두께(tc, mm)의 0.006배 중 큰 값이 허용됩니다. 습윤 환경에서는 이보다 엄격한 0.3mm와 0.005tc 중 큰 값, 부식성 환경에서는 0.004tc, 고부식성 환경에서는 0.0035tc까지만 허용됩니다.

이 기준을 실무에 적용할 때 중요한 점은, 허용 균열폭을 넘는 균열이 발생했다고 해서 모두 즉각적인 보수가 필요한 것은 아니라는 점입니다. 균열의 방향, 위치, 진행 여부, 누수 여부 등을 종합적으로 판단해야 합니다.

마감공사의 허용오차

조적 및 수장 공사

내·외부 마감 공사에서도 엄격한 허용오차 기준이 적용됩니다.

- 조적 벽의 수직도: 3m당 ±6mm 이내

벽돌이나 블록으로 쌓는 조적벽은 수직도 관리가 중요합니다. 수직도가 불량하면 미관 문제는 물론 편심하중이 발생하여 구조 안전성에도 영향을 줄 수 있습니다.

- 석고판(건식벽체)의 수직도: 3m 이하 구간에서 3mm 이내

건식 내벽은 조적벽보다 더 엄격한 기준이 적용됩니다. 석고보드의 특성상 작은 뒤틀림도 마감 후에 눈에 띄기 때문입니다.

골조 부분 허용오차

이미 완성된 콘크리트 골조에 대해서도 마감 공사를 위한 별도의 허용오차 기준이 존재합니다.

- 수직도: 층당 ±6mm, 전체 25mm 이내

측벽, 복도, 발코니, 내력벽 모두 동일 기준이 적용됩니다. 층당 기준과 전체 기준이 동시에 적용되므로, 각 층에서는 허용 이내이더라도 누적 오차가 전체 기준을 초과하지 않도록 관리해야 합니다.

- 수직 거리(층고): +25mm 이내 (감소 방향 기준 없음)

층고가 설계보다 낮아지는 것에 대한 기준은 별도로 명시되어 있지 않으나, 반자 높이 관련 건축법 기준(2% 이내)이 함께 적용됩니다.

- 수평도 : 벽, 기둥, 보: 3m당 6mm, 1개 수평구간에서 12mm 이내, 전체 25mm 이내

- 슬래브의 평탄성: 천 장면 3m당 6mm, 바닥면 3m당 10mm 이하

- 단면 두께: 기둥, 보, 슬래브, 벽체 모두 -5mm, +20mm

이 기준은 앞서 살펴본 철근콘크리트 구조물의 허용오차와 일치하며, 마감 공사 단계에서도 동일한 기준으로 관리해야 함을 의미합니다.

미장·타일 공사의 허용오차

마감재 중 특히 습식 공법인 미장과 타일 공사는 시공 후 수정이 어렵기 때문에 더욱 세심한 관리가 필요합니다.

- 내·외벽 미장의 수직·수평 및 평탄성: 3m당 5mm 이내

미장 표면의 불균일함은 마감 후 조명 아래에서 더욱 두드러지므로, 실내 벽면처럼 가시성이 높은 부위에서는 허용오차 이내라도 최대한 균일하게 시공하는 것이 좋습니다.

- 줄눈의 수직·수평도: ±3mm

타일 줄눈이 틀어지면 전체적인 타일 배열이 왜곡되어 보이는 시각적 문제가 발생합니다. 시작점의 기준선 설정이 매우 중요합니다.

- 계단 디딤판 높이: 3mm 이내

계단은 보행 안전과 직결됩니다. 디딤판 높이가 불균일하면 보행자가 걸려 넘어질 위험이 있습니다. 계단 전체 높이뿐만 아니라 각 단의 높이가 균일한지 반드시 확인해야 합니다.

- 계단 디딤판 너비: 6mm 이내

너비 기준은 높이보다 다소 넓게 허용되지만, 역시 균일성 확보가 중요합니다.

- 침실·거실 바닥의 평탄성: 1m당 3mm 이하

주거 공간의 바닥 평탄도 기준은 일반 마감 기준보다 엄격합니다. 가구를 놓거나 걸을 때 불편함을 주지 않으려면 1m당 3mm 이내의 편차가 필요합니다.

- 화장실 타일벽의 평탄성: 3m당 1.5mm 이내

화장실 타일벽은 물기와 세제 등에 의해 접착력이 약해질 수 있으므로, 초기 평탄도 확보가 더욱 중요합니다.

- 천정면 수평도: 3m당 3mm 이내

- 발코니·보일러실·복도·옥상 바닥의 구배와 평탄성: 3m당 6mm 이내

이 공간들은 물 흘림 구배와 평탄도를 동시에 만족해야 하는 어려움이 있습니다. 배수구 방향으로의 구배를 확보하면서도 과도한 경사가 생기지 않도록 세심한 계획이 필요합니다.

현장에서의 허용오차 관리 — 실무적 시각

허용오차는 목표가 아니라 마지노선이다

현장에서 가장 경계해야 할 태도는 "허용오차 범위 안이니까 괜찮다"는 안일한 인식입니다. 허용오차는 구조물의 최소한의 성능을 보장하는 마지노선이지, 달성해야 할 목표 수치가 아닙니다. 특히 시방서상 허용오차 범위 이내라도 외관상, 구조적, 기능적으로 문제가 있다고 판단되는 경우에는 더 엄격한 기준을 적용해야 합니다.

오차의 누적을 경계하라

개별 공종에서 허용오차 이내로 시공했더라도, 여러 공종의 오차가 같은 방향으로 누적되면 최종 결과물은 허용 범위를 벗어날 수 있습니다. 예를 들어 기초 위치 오차, 기둥 수직도 오차, 슬래브 두께 오차가 모두 같은 방향으로 쌓이면 마지막 층에서 심각한 문제가 생깁니다. 공정별 관리뿐 아니라 누적 오차를 정기적으로 점검하는 것이 필요합니다.

측정 기록을 남겨라

측정한 오차값은 반드시 기록으로 남겨야 합니다. 현장에서 측정값을 기록하지 않으면 나중에 문제가 생겼을 때 원인을 추적하기 어렵고, 책임 소재도 불분명해집니다. 디지털 측량 장비를 사용하면 자동으로 데이터가 저장되어 관리가 편리합니다.

협력업체와의 명확한 소통

허용오차 기준은 협력업체에 명확하게 전달되어야 합니다. "잘해라"는 지시보다는 "기둥 수직도는 층당 6mm, 전체 25mm 이내로 관리하라"는 구체적인 숫자가 훨씬 효과적인 품질 관리를 가능하게 합니다.

공종별 핵심 허용오차 요약

1. 대지 및 건축물 관련 (건축법 기준)

건축선 후퇴거리: 설계 대비 3% 이내 오차 허용 인접 건축물과의 거리: 설계 대비 3% 이내 오차 허용

건폐율: 0.5% 이내 (단, 실제 면적 5㎡ 초과 불가)

용적률: 1% 이내 (단, 연면적 30㎡ 초과 불가)

건축물 높이: 설계 대비 2% 이내 (최대 1m 상한)

평면 길이: 건물 전체 2% 이내 (최대 1m), 각 실의 경우 10cm 이내

벽체 및 바닥판 두께: 설계 두께 대비 3% 이내 오차 허용

2. 토공사 및 철근콘크리트 공사

파일(말뚝) 항타: 설계 위치에서 ±20mm 이내 편차 관리 콘크리트 부재 위치: 기둥, 벽체 등 설계 위치 대비 ±20mm 이내

부재 단면 치수: 설계 대비 감소 -5mm, 증가 +20mm 이내 (기둥, 보, 벽체 등)

콘크리트 표면 평탄도:

도장 등 얇은 마감 바탕: 3m당 7mm 이내 타일 압착 등 일반 마감 바탕: 3m당 10mm 이내 허용 균열폭: 건조 환경 0.4mm, 습윤 환경 0.3mm 기준

3. 마감 공사 정밀도

조적 벽체 수직도: 3m당 ±6mm 이내 건식 벽체(석고판) 수직도: 3m당 3mm 이내로 엄격 관리

골조 수직도(마감용): 층당 ±6mm, 건물 전체 25mm 이내

미장 평탄성: 내·외벽 미장 시 3m당 5mm 이내

타일 줄눈: 줄눈의 수직 및 수평도 ±3mm 이내

계단 디딤판: 보행 안전을 위해 높이 오차 3mm 이내 준수

실내 바닥 평탄성: 침실 및 거실 바닥 1m당 3mm 이하

구배 부위: 옥상이나 발코니 바닥 3m당 6mm 이내의 구배 및 평탄성 확보

마치며 — 숫자가 품질을 만든다

시공 허용오차에 대한 정확한 이해와 기준 설정은 단순히 규정 준수의 차원을 넘어섭니다. 협력업체에게는 정확한 작업 지시를, 시공 담당자에게는 명확한 품질 기준을, 발주처와 인허가 기관에 대해서는 논리적인 품질 근거를 제공합니다.

건축물은 수십 년, 수백 년 사용되는 자산입니다. 그 시작점에서 몇 밀리미터의 차이가 나중에 구조 안전성, 에너지 효율, 거주 쾌적성에 큰 차이를 만들 수 있습니다. 시공 허용오차 관리는 결국 건축물을 사용하는 사람들의 삶의 질을 지키는 일입니다.

## 참고 자료

1. 건축법 시행규칙 제20조 관련 [별표 5] 건축허용오차

2. 건축공사 표준시방서 (국가건설기준센터, 최신 개정판 — www.kcsc.re.kr에서 확인)

3. KS F ISO 7976-1 건축물과 자재의 공차 측정 방법

4. ACI 117-10, Specification for Tolerances for Concrete Construction and Materials

※ 관련 법규는 개정될 수 있으므로, 적용 전 반드시 국가법령정보센터(www.law.go.kr) 및 국가건설기준센터(www.kcsc.re.kr)에서 최신 개정본을 확인하시기 바랍니다.
