S형 기와이기

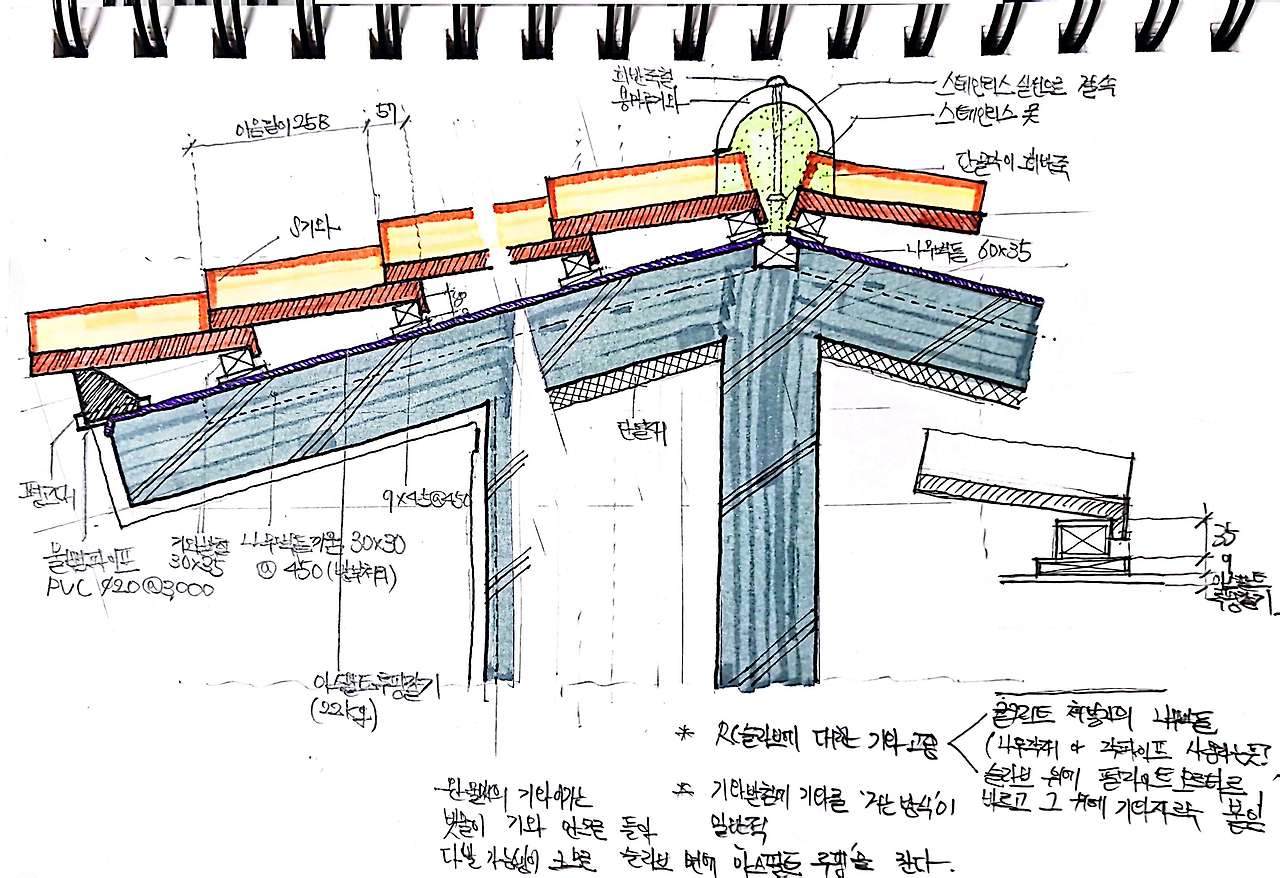

기와이기 디테일

©241008. illeong All rights reserved.

디테일 책을 몇 페이지 넘기니 기와지붕이 나왔다. 오래된 주택촌의 기와지붕들을 보면 그냥 별로구나라고만 생각했었는데, 이걸 그리면서 처음으로 서칭도 해보니 그리 나빠보이지 않는다. 기능적 미에 충실한 형태라고 생각하니 괜찮아 보인다. 기와끼리의 결속과 물빠짐을 고려하다 보니 자연스럽게 S자 형태의 기와가 되지 않았을까 싶다.

RC슬라브에 대한 기와 고정은 콘크리트 처넣기의 나무벽돌 or 각파이프 매설 등의 방법을 사용하는 것 같다.

슬라브 위에 '아스팔트 루핑'을 통해 방수처리를 한다.

그 위의 기와받침에 기와를 '거는 방식'으로 시공한다고 한다.

콘크리트 쳐넣기의 각파이프 / 아스팔트 루핑

[이미지 출처]

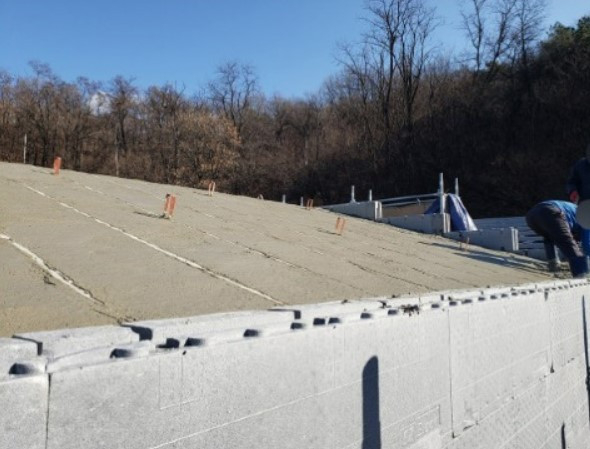

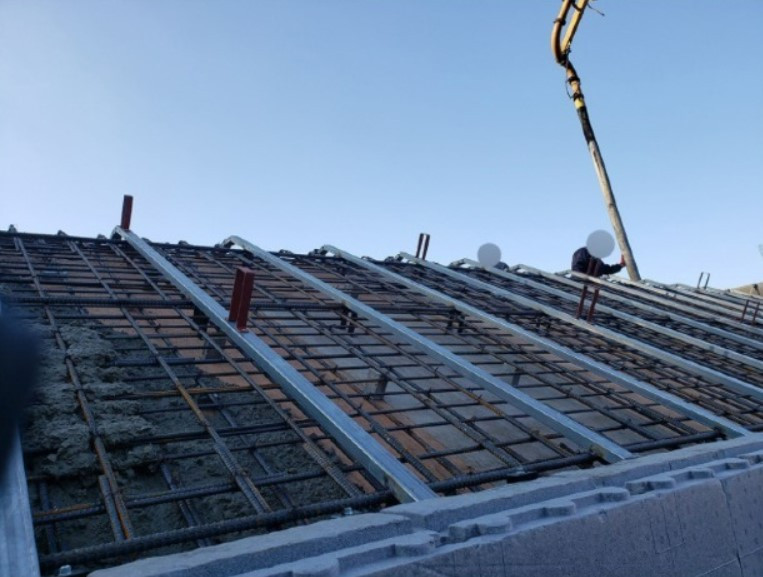

각파이프 매설(콘크리트 처넣기)

https://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=1954

4-08. 지붕의 단열 - 콘트리트 경사지붕

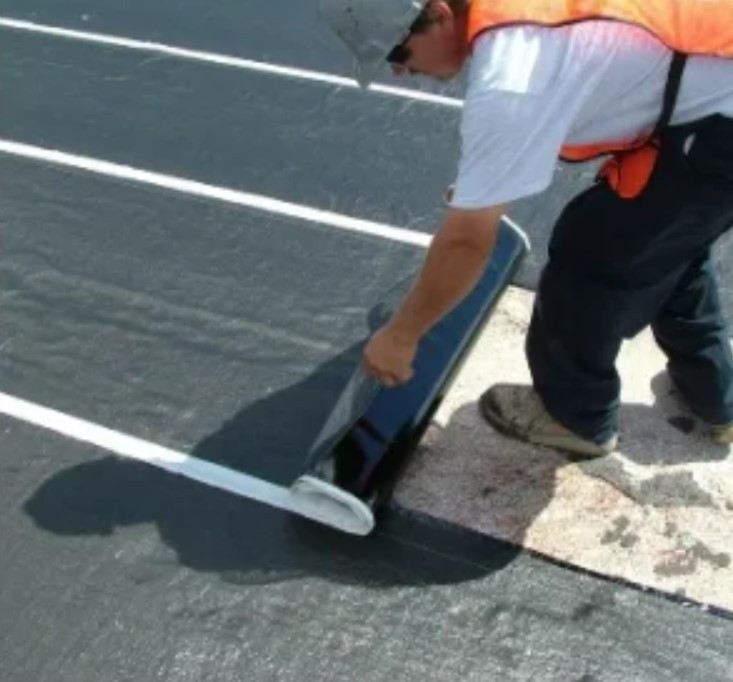

아스팔트 루핑
