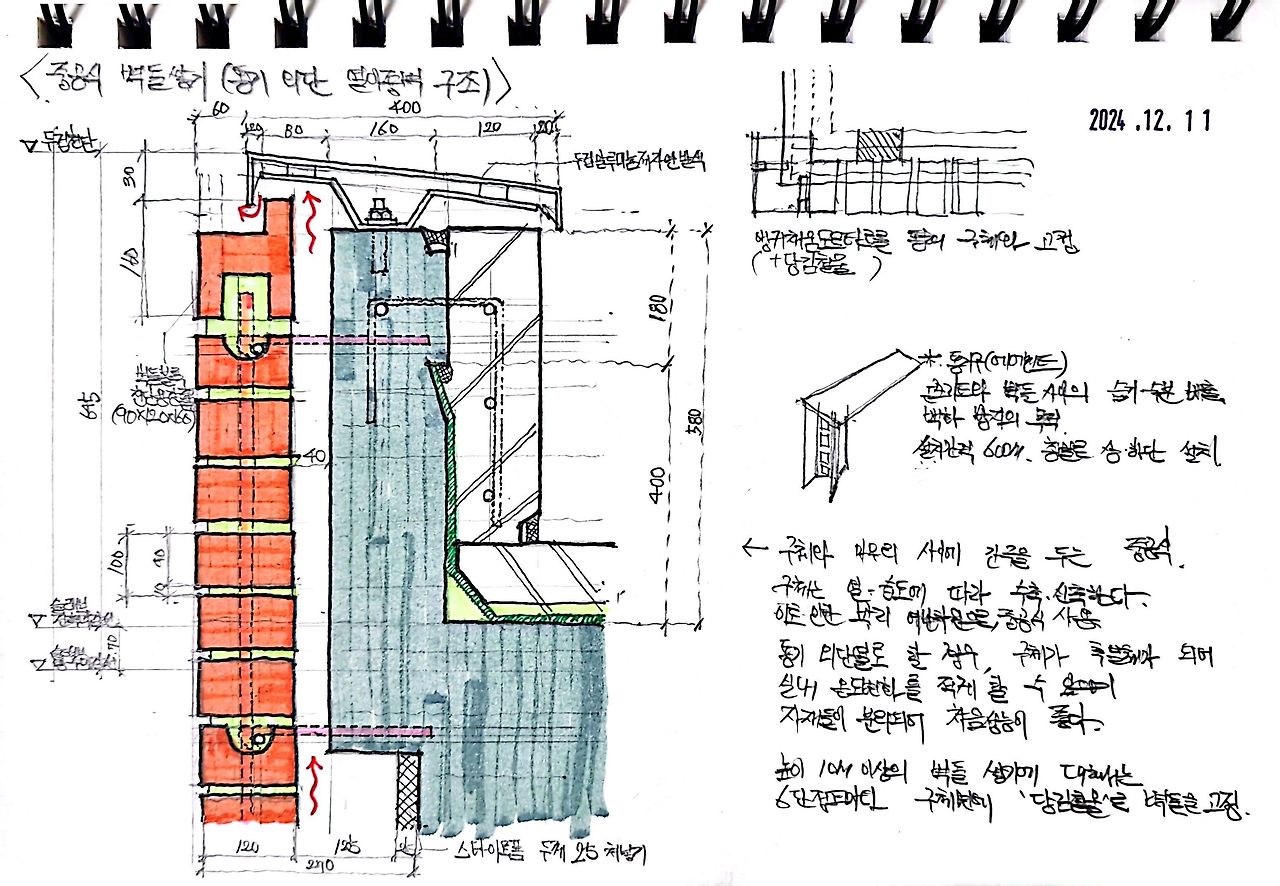

중공식 벽돌쌓기(통기 외단 열이중벽 구조)

벽돌쌓기

©241211. illeong All rights reserved.

학교에서 배웠던 cavity wall(중공벽)과 유사해 보인다. 중공식 벽돌쌓기는 구체와 분리된 상태로 벽돌이 있기 때문에 수축·신축하는 구체에 대한 대응이 수월하다고 한다. 또한, 벽돌-공기층-단열재-구체가 분리되어 있기 때문에 소리의 진동파가 차단되어 차음벽으로서도 효과적이다.

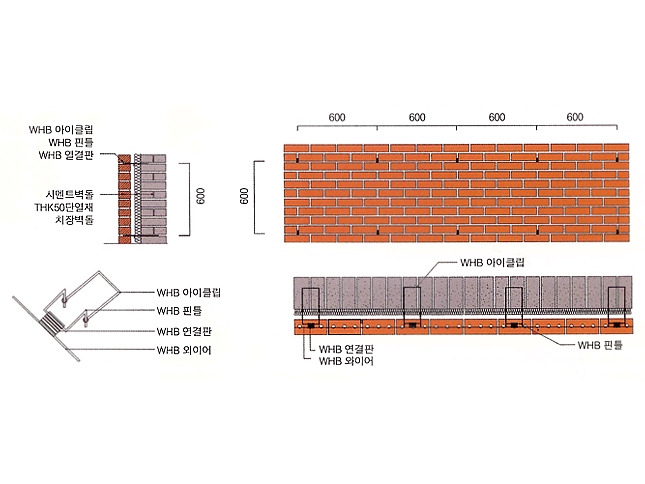

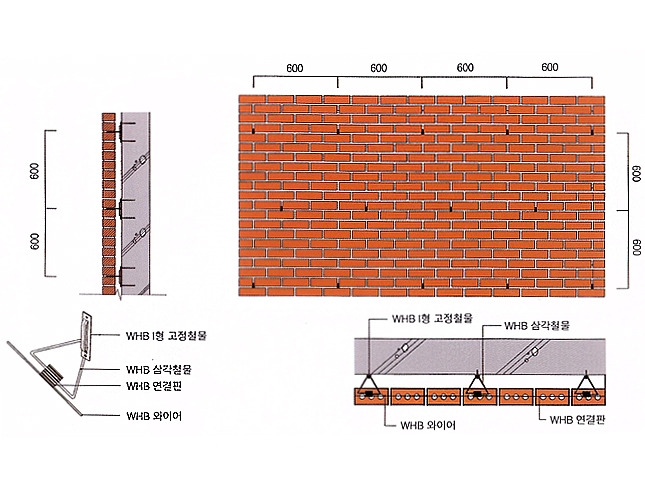

고정철물은 벽돌을 구체에 연결하고 전도, 진동을 방지하기 위한 장치이다. 도판에서는 가로근 배치를 위해 전용블록을 사용하는데, 찾아보니 모르타르에 와이어를 얹고 다양한 형태의 당김철물을 사용하는 사례가 많았다.

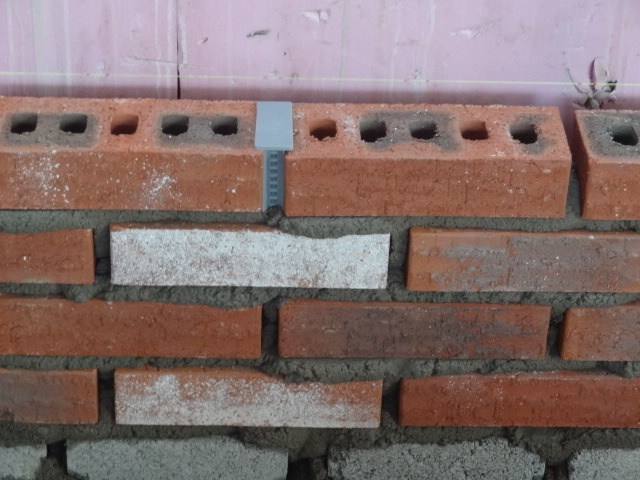

통기구(에어벤트)에 대한건 처음 본다. 습기 배출 및 백화 방지의 목적으로 사용하며 600mm 간격으로 층별 상하부에 설치한다고 한다.

고정철물

통기구(에어벤트)
