중공식 벽돌쌓기 개구부 단면

벽돌쌓기

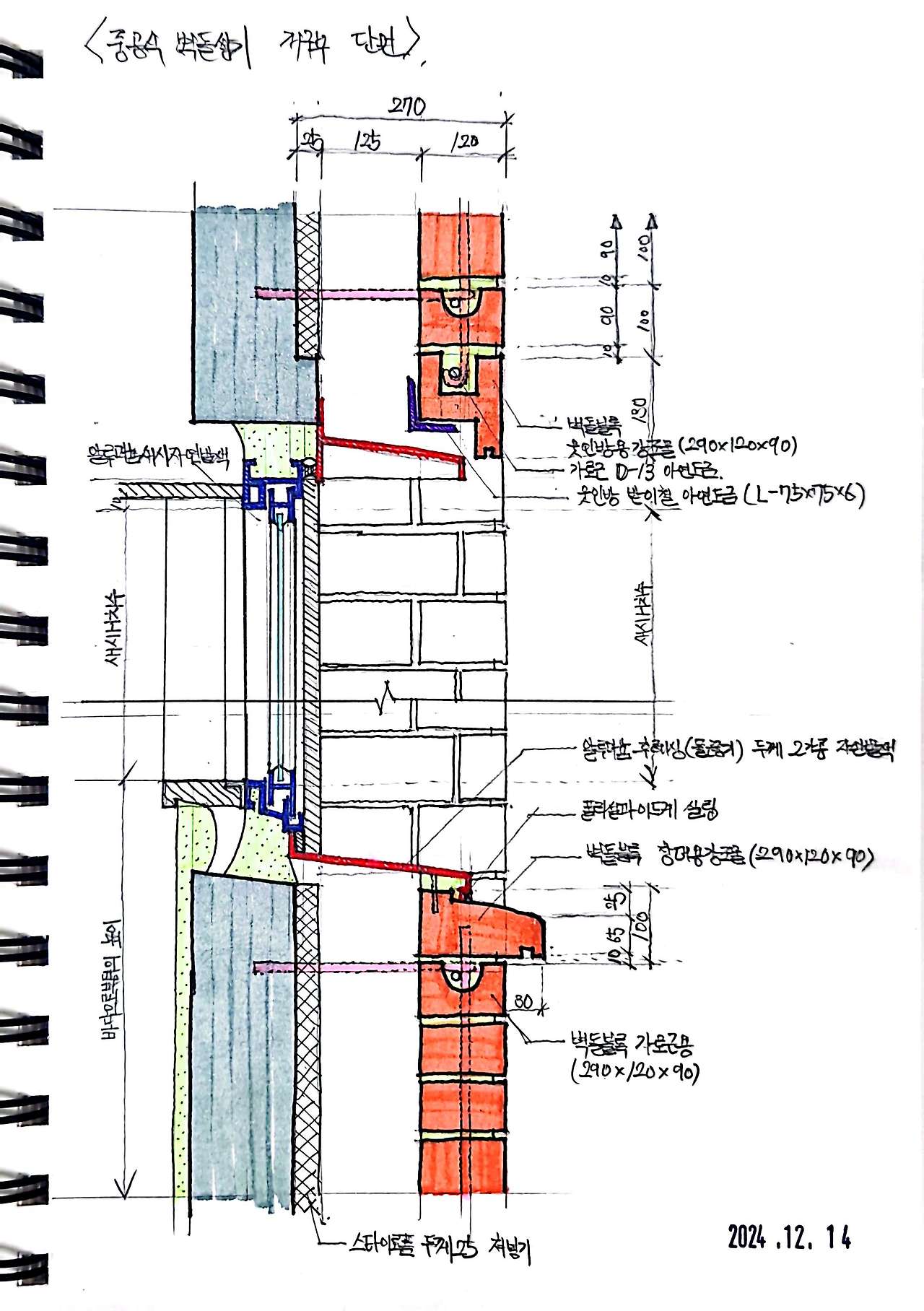

중공식 벽돌쌓기의 개구부 단면에 대한 설명이다. 이전 상층부 상세도와 다른 점은 우수 처리를 위해 경사(구배)를 가진 벽돌을 사용한다는 것이다. 벽돌 위쪽에는 알루미늄 후레싱(물끊기)도 설치되어 있다.

도판에서는 웃인방 받이철(조적 인방 앵글)이 구체에 고정된 모습이 나타나지 않는다. 이에 대해 한국패시브건축협회(Phiko)는, 인방보처럼 앵글을 양쪽 벽돌에 걸쳐놓는 것만으로도 구조적으로 해결이 가능하다고 설명한다.

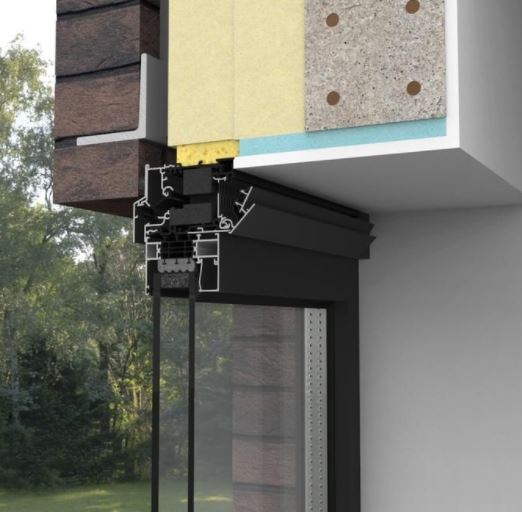

도판에서는 앵글을 가리기 위해 전용 벽돌을 사용했지만, Phiko에서 제시한 사례에서는 에폭시 본드를 이용해 벽돌을 부착하는 방식으로 해결하고 있다.

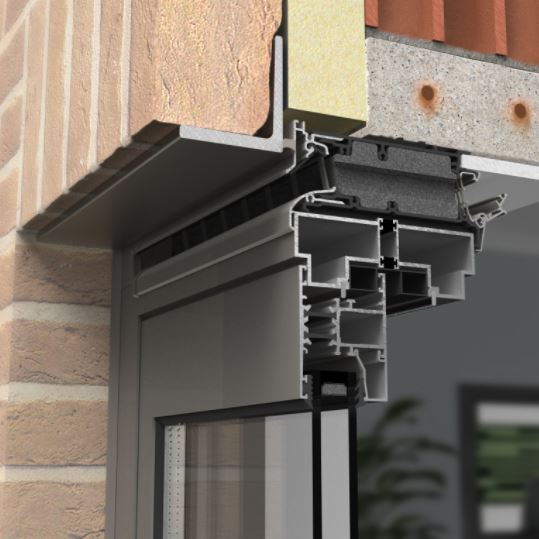

조적 인방 앵글 처리

[이미지출처]

조적 인방 앵글 처리

https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=40376

외장조적건물 고정철물 및 창문인방 앵글로 인한 문제에 대해서...
