지하 이중벽(방습벽)

지하외벽 이중벽

Feb 27. 2025

지하 이중벽은 작년 설계 프로세스 직무교육의 방수 파트에서 다룬 내용이다. 당시를 상기하면, 지하층 콘크리트 이음부에는 지수판을 넣고, 지하주차장은 방수팔레트 위에 무근콘크리트를 친다. 국내에서는 시공성과 유지관리 문제로 외방수보다 내방수를 주로 사용하며, 물의 침입을 확정적으로 보고 배출 방식에 초점을 맞춘다.

지하층은 토압과 수압을 받으며, 구체의 미세한 틈을 통해 물이 스며든다. 지하 이중벽은 이를 방지하기 위한 것으로 전기실·금고실·서고 등 습기에 취약한 공간을 지하에 배치할 경우 외벽으로부터 이격시킨다. 부득이 외주부에 배치할 경우, 이중벽으로 완전한 차단을 꾀한다.

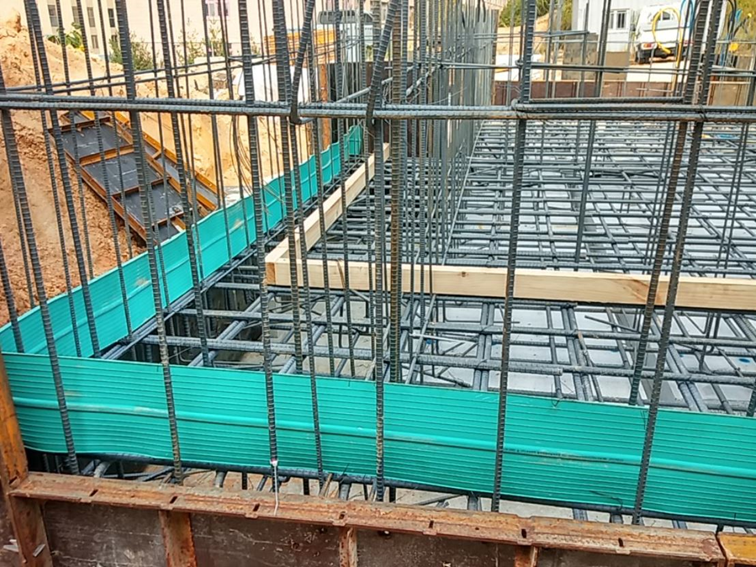

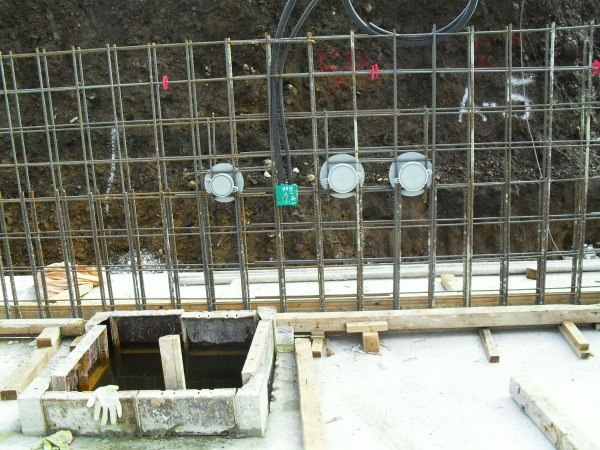

세부 구성은 다음과 같다. 덧침 콘크리트는 구체+이격공간+콘크리트블록 폭이 보폭을 넘으면 보폭을 늘려 시공한다. 상층 물뺌파이프는 엘보를 이용해 블록에 물이 닿지 않도록 한다. 지수판은 투수에 취약한 콘크리트 이음부에 넣어 누수를 방지한다. 이어치기에 의한 침투 취약구간을 강화하는 것이다. 점검구는 슬리브관 옆에 GFRC제 400mm각으로 세운다.(금속제 X)
