23장. SIP REFER의 이해
1. REFER Method의 이해
SIP REFER 메쏘드는 제공하는 자원(Resources)을 UA가 참조하게 하고 RFC 3261 SIP 및 RFC 3515 The SIP Refer Method에서 정의합니다. SIP REFER 메쏘드의 Refer-To 헤더 가 지정하는 자원을 활용하기 위해 UA는 제3의 UA로 INVITE를 발행합니다. SIP REFER 메쏘드를 사용하는 부가 서비스는 호전환 (Call Transfer)입니다.

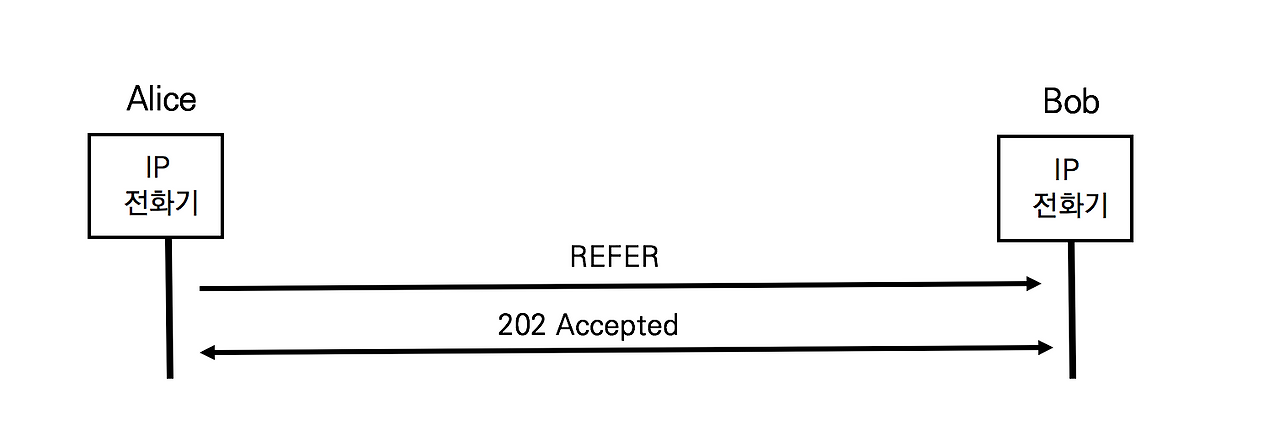

<그림 23-1> REFERSIP REFER 요청의 Refer-To 헤더는 UA가 INVITE 요청을 제대로 발행하도록 정확한 목적지 주소를 사용해야 합니다. Refer-To 헤더의 주소는 다양한 형식의 URI를 지원합니다.
Refer-To: sip:alice@atlanta.example.com
Refer-To: <sip:bob@biloxi.example.net?Accept-Contact=sip:bobsdesk.biloxi.example.net&Call-ID%3D55432%40alicepc.atlanta.example.com>
Refer-To: <sip:dave@denver.example.org?Replaces=12345%40192.168.118.3%3Bto-tag%3D12345%3Bfrom-tag%3D5FFE-3994>
Refer-To: <sip:carol@cleveland.example.org;method=SUBSCRIBE>
Refer-To: http://www.ietf.org
SIP REFER 요청을 받은 UA는 반드시 202 Accepted로 응답합니다.
2. 이벤트 처리의 결과를 SIP NOTIFY로 통보
SIP REFEER 요청을 수신한 UA는 요청의 처리 결과를 통보하기 위해 SIP NOTIFY 메쏘드를 사용합니다. SIP NOFITY 요청의 메시지 바디에는 다음과 같은 정보가 표시됩니다.
SIP/2.0 100 Trying
현재 REFER에 의해 요청된 이벤트 처리 중
SIP/2.0 200 OK
현재 REFER에 의해 요청된 이벤트 정상 처리 완료
SIP/2.0 503 Service Unavailable
현재 REFER에 의해 요청된 이벤트 실패
SIP/2.0 603 Declined
현재 REFER에 의해 요청된 이벤트 거절
SIP NOTIFY 메쏘드는 별도로 다룰 예정이므로 메시지 표시 의미 정도만 파악합니다.
3. SIP REFER 메시지 분석
RFC 3515 The SIP Refer Method에서 설명된 REFER Call Flow를 살펴봅니다.

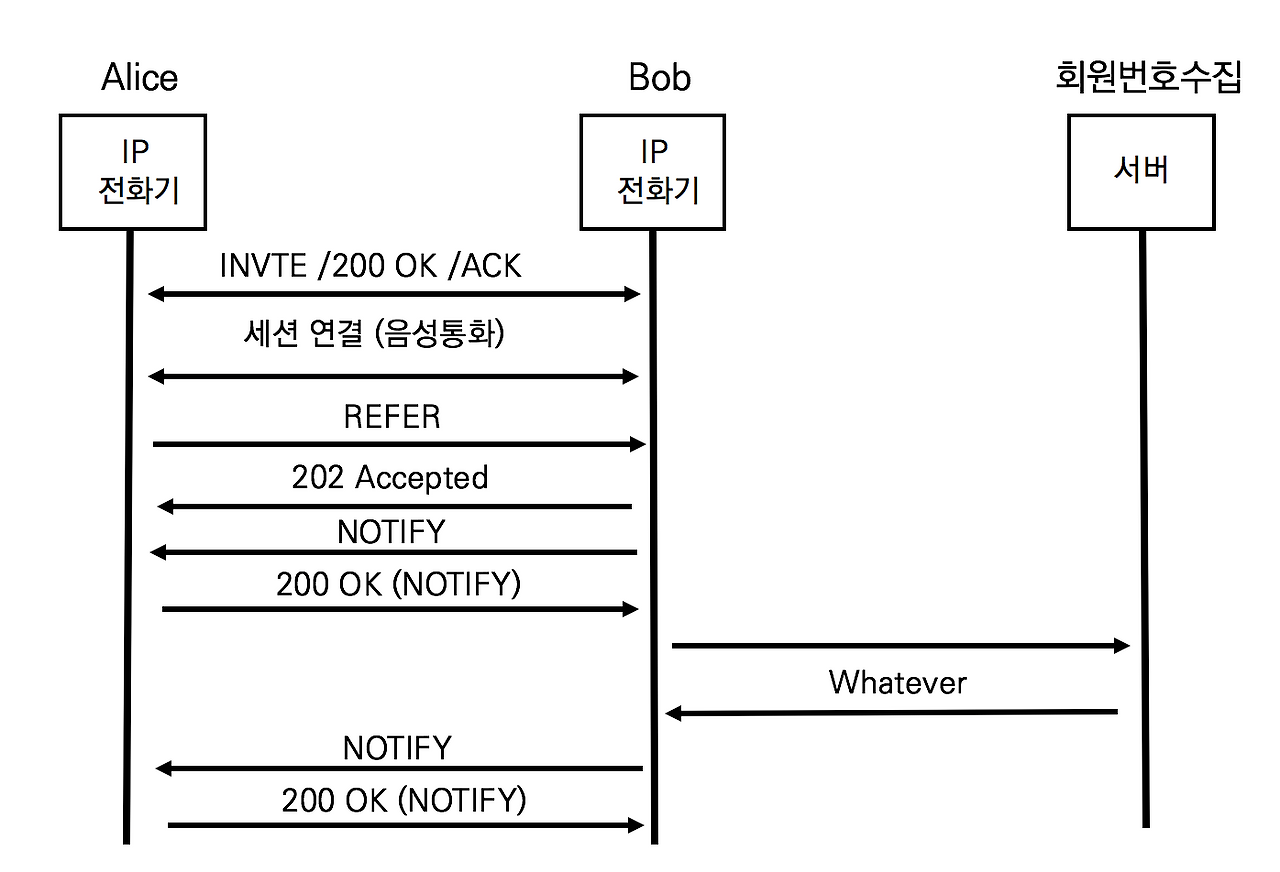

<그림 23-2> SIP NOTIFY 1) 앨리스의 REFER (Refer-to: Server)
통화 중에 앨리스는 밥에게 회원번호를 요청하고 회원번호 수집용 서버로 호 전환을 시도합니다. 앨리스 전화기는 밥에게 REFER 요청을 발행합니다.
REFER sip:b@atlanta.example.com SIP/2.0
Via: SIP/2.0/UDP agenta.atlanta.example.com;branch=z9hG4bK2293940223
To: <sip:b@atlanta.example.com>
From: <sip:a@atlanta.example.com>;tag=193402342
Call-ID:898234234@agenta.atlanta.example.com
CSeq: 93809823 REFER
Max-Forwards: 70
Refer-To: (whatever URI, 서버의 주소)
Contact: sip:a@atlanta.example.com
Content-Length: 0
Refer-To 헤더는 서버의 URI 주소를 명기하였습니다. 밥은 서버로 새로운 INVITE 요청을 발행할 것입니다.
2) 밥의 202 Accepted
밥은 REFER 요청을 수신하고 처리한다는 의미로 202 Accepted로 응답합니다
SIP/2.0 202 Accepted
Via: SIP/2.0/UDP agenta.atlanta.example.com;branch=z9hG4bK2293940223
To: <sip:b@atlanta.example.com>;tag=4992881234
From: <sip:a@atlanta.example.com>;tag=193402342
Call-ID:898234234@agenta.atlanta.example.com
CSeq: 93809823 REFER
Contact: sip:b@atlanta.example.com
Content-Length: 0
3) 밥의 NOTIFY
밥은 SIP REFER에 의한 이벤트 진행 상황을 SIP NOFITY로 앨리스에게 통보합니다. SIP 메시지 바디의 'SIP/2.0 100 Trying'는 요청된 이벤트를 처리 중임을 의미합니다.
NOTIFY sip:a@atlanta.example.com SIP/2.0
Via: SIP/2.0/UDP agentb.atlanta.example.com;branch=z9hG4bK9922ef992-25
To: <sip:a@atlanta.example.com>;tag=193402342
From: <sip:b@atlanta.example.com>;tag=4992881234
Call-ID:898234234@agenta.atlanta.example.com
CSeq: 1993402 NOTIFY
Max-Forwards: 70
Event: refer
Subscription-State: active;expires=(depends on Refer-To URI)
Contact: sip:b@atlanta.example.com
Content-Type: message/sipfrag;version=2.0
Content-Length: 20
SIP/2.0 100 Trying
Event 헤더는 'Event:refer' 값으로 호전환 서비스를 나타냅니다. Subsription-State 헤더는 요청의 상태 정보를 나타내므로 SIP REFER 요청에 대한 상태 정보입니다.
Subscription-State:active
Refer-To의 대상이 이벤트를 승인하고 처리 중
Subscription-State:pending
Refer-To의 대상이 요청을 수령하고 불충분한 정책 정보로 승인 또는 거절을 결정하지 못함
호전환 서비스에서 pending 상태 정보는 발생하지 않음
Subscription-State:terminatd;reason=noresource
Refer-To의 대상이 이벤트 처리 완료
반드시 사유를 명기
4) 앨리스의 200 OK (NOTIFY)
SIP NOTIFY 메시지 수신을 통보합니다.
SIP/2.0 200 OK
Via: SIP/2.0/UDP agentb.atlanta.example.com;branch=z9hG4bK9922ef992-25
To: <sip:a@atlanta.example.com>;tag=193402342
From: <sip:b@atlanta.example.com>;tag=4992881234
Call-ID:898234234@agenta.atlanta.example.com
CSeq: 1993402 NOTIFY
Contact: sip:a@atlanta.example.com
Content-Length: 0
4. SIP REFEER 요청의 활용 - 호전환 (Call Transfer)
SIP REFER 메쏘드를 사용하는 부가 서비스는 호전환 (Call Transfer)이며 구현하는 방식에 따라 Blind Transfer와 Consultative Transfer로 나뉩니다. 호 전환 서비스가 REFER 메쏘드를 어떻게 사용하는 지를 살펴봅니다.
1) Blind Transfer
앨리스와 통화 중에 밥은 호전환(Transfer) 버튼을 누릅니다. 밥의 전화기는 re-INVITE 메시지에 호 보류(Call Hold)를 위한 SDP메시지를 전달함과 동시에 호 전환 대상의 전화번호를 수집하기 위한 프롬프트를 표시합니다. 밥이 캐럴의 전화번호를 다이얼링 합니다.
밥의 전화기는 앨리스의 전화기로 캐럴의 전화번호를 REFER 요청의 Refer-to 헤더로 전달합니다. 앨리스의 전화기는 캐럴의 전화기로 자동으로 호를 시도합니다. 앨리스는 링백톤을 듣고 캐럴은 전화 벨소리를 듣습니다. 캐럴이 수화기를 들면 대화를 시작합니다.
앨리스의 전화기는 요청된 이벤트가 정상 처리되었음을 통지하기 위해 SIP NOTIFY 메쏘드를 밥에게 송신합니다. 그리고 앨리스의 전화기와 밥의 전화기간의 통화를 자동으로 종료합니다.

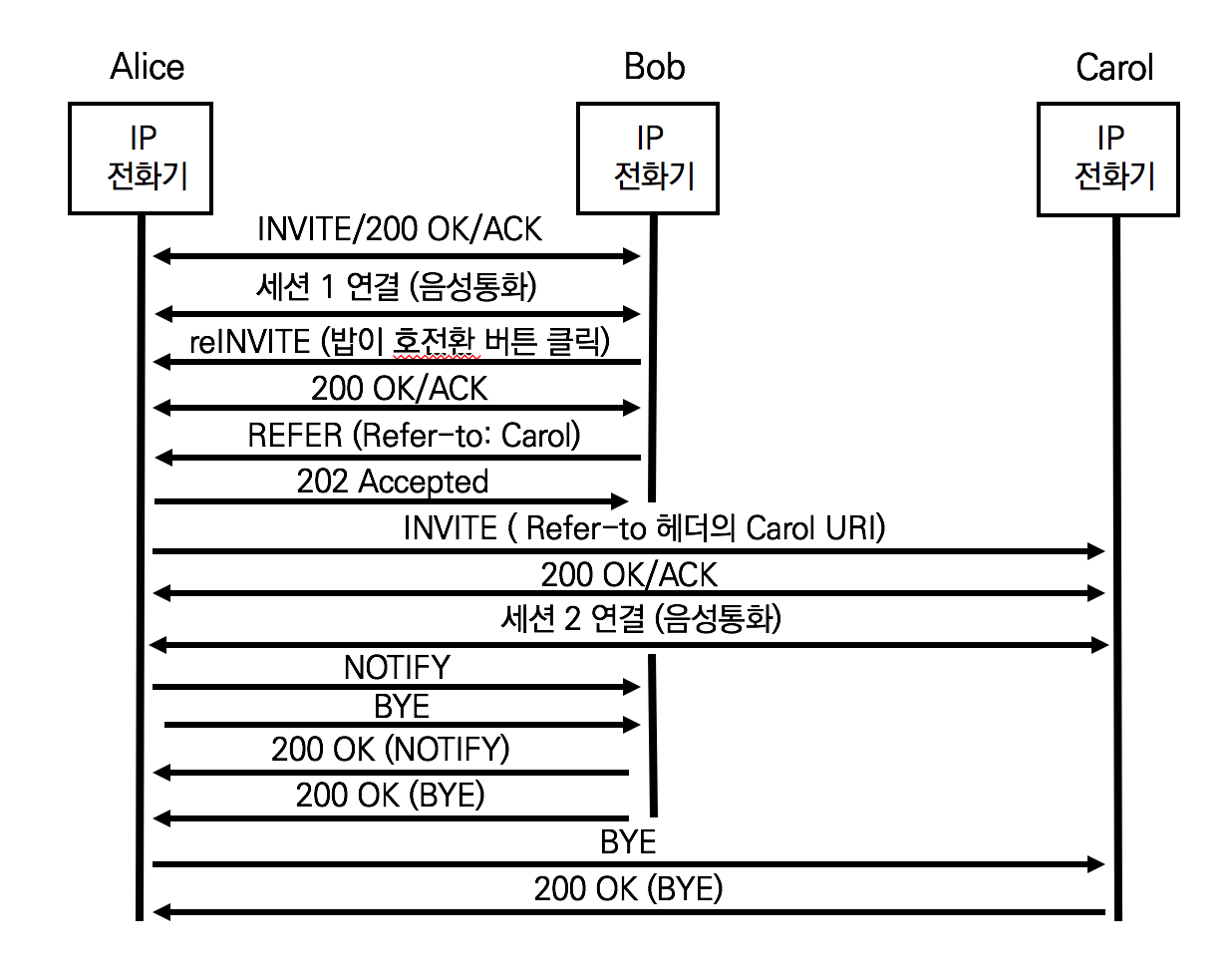

<그림 23-3> Blind Transfer호를 전달받은 제삼자인 캐럴은 앨리스가 직접 전화한 것인지 밥이 호전환 시켜준 것인지를 알지 못합니다. Blind Transfer 서비스는 제삼자와 통화 없이 제삼자에게 호전환 서비스 호출합니다. 단지 캐럴의 IP 전화기 디스플레이에서 밥이 호전환 하였다는 표시만 합니다.
2) Consultative Transfer
앨리스와 통화 중에 밥은 호전환(Transfer) 버튼을 누릅니다. 밥의 전화기는 re-INVITE 메시지에 호 보류(Call Hold)를 위한 SDP메시지를 전달함과 동시에 호 전환 대상의 전화번호를 수집하기 위한 프롬프트를 표시합니다. 밥이 캐럴의 전화번호를 다이얼링 합니다.
밥은 링백톤을 듣고 캐럴은 전화 벨소리를 듣습니다. 캐럴이 수화기를 들면 대화를 시작합니다. 밥은 앨리스와 통화 중이고 앨리와 통화를 원하는 지를 캐럴에게 물어봅니다. 캐럴이 앨리스와의 통화를 승낙합니다.
밥은 호전환 버튼을 다시 누릅니다. 밥의 전화기는 앨리스의 전화기로 캐럴의 전화번호를 REFER 요청의 Refer-to 헤더로 전달합니다. 앨리스의 전화기는 캐럴의 전화기로 자동으로 호를 시도합니다. 앨리스는 링백톤을 듣고 캐럴은 전화 벨소리를 듣습니다. 캐럴이 수화기를 들고 대화를 시작합니다.
앨리스의 전화기는 요청된 이벤트가 정상 처리되었음을 통지하기 위해 SIP NOTIFY 메쏘드를 밥에게 송신합니다. 그리고 밥의 전화기는 앨리스의 전화기와 캐럴의 전화기에 기존 통화를 자동으로 종료합니다.

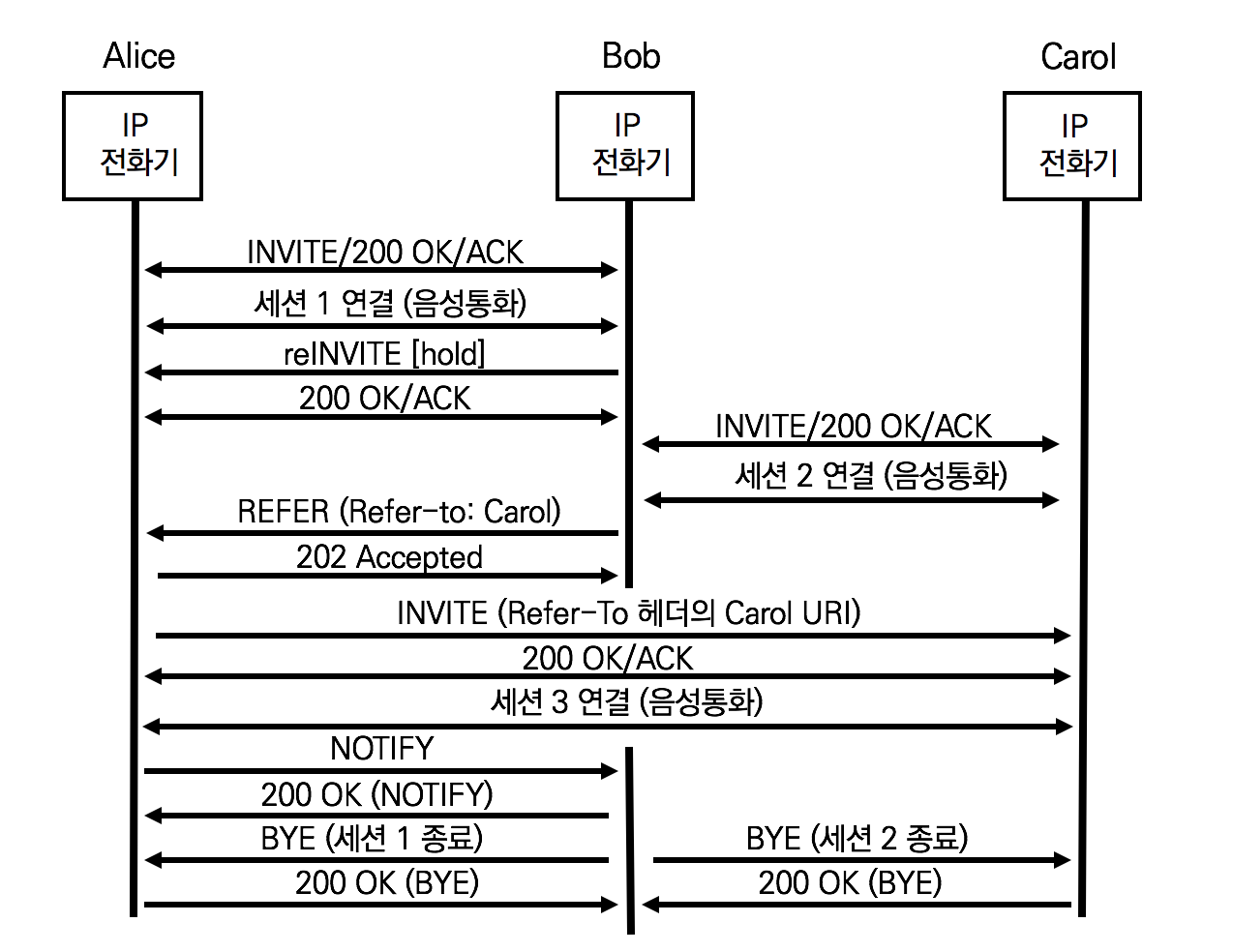

<그림 23-4> Consultative Transfer 호를 전달받은 제삼자인 캐럴은 밥이 호전환 시켜주어서 엘리스와 통화하고 있다는 것을 알고 있습니다. Consultative Transfer 서비스는 제삼자와 통화 후 승낙을 받은 후에 제삼자에게 호전환 서비스 호출합니다.
