24장. SIP SUBSCRIBE의 이해
1. 등록 상태 정보를 활용하는 SIP 응용 서비스
등록 상태 정보를 이용하는 SIP 응용 서비스들은 상태 정보 변화에 대한 이벤트 통지(Notification)를 요청하고 이벤트 변화에 대한 업데이트를 수시로 통지받습니다. RFC 3265 SIP-Specific Event Notification는 상태 정보를 이용하는 응용 서비스들을 설명합니다.
자동 콜백 서비스 (Automatic Callback Service)
앨리스가 밥에게 몇 번이나 전화하였으나 통화 중이거나 부재중입니다. 이런 경우에 엘리스는 밥과 확실히 통화하기 위해 자동 콜백 서비스를 사용합니다. 자동 콜백 서비스는 밥의 전화기가 통화가 가능한 상태로 상태 정보가 변경되면 앨리스의 전화기에 밥의 전화기의 상태 정보를 업데이트합니다. 앨리스는 밥의 상태 정보 변화를 감지하고 통화를 시도합니다.
Buddy Lists (친구 목록)
PC 메신저 앱이나 전화기의 주소록에 등록된 친구 목록은 친구들의 상태 정보를 표시합니다. 메신저는 친구들이 채팅을 위해 온라인 또는 오프라인인지를 표시하고, 전화기는 친구들이 통화 중인지 통화대기 중인지를 표시합니다.
메시지 대기 표시 MWI (Message Waiting Indication)
음성사서함은 읽지 않은 메시지의 유무를 전화기나 소프트폰에 통지합니다. 전화기는 붉은색의 LED로 표시하고 메신저는 붉은 숫자로 표시합니다. 메시지 대기 표시를 확인한 사람들은 음성 사서함에 접속하여 저장된 음성 메시지를 재생합니다.
2. 등록 상태 머신(Registration State Machine)
RFC 3680 SIP Event Package for Registrations은 SIP REGISTRA 서버가 단말의 상태 정보를 어떻게 관리하는 지를 설명하기 위해 등록 상태 머신을 설명합니다.

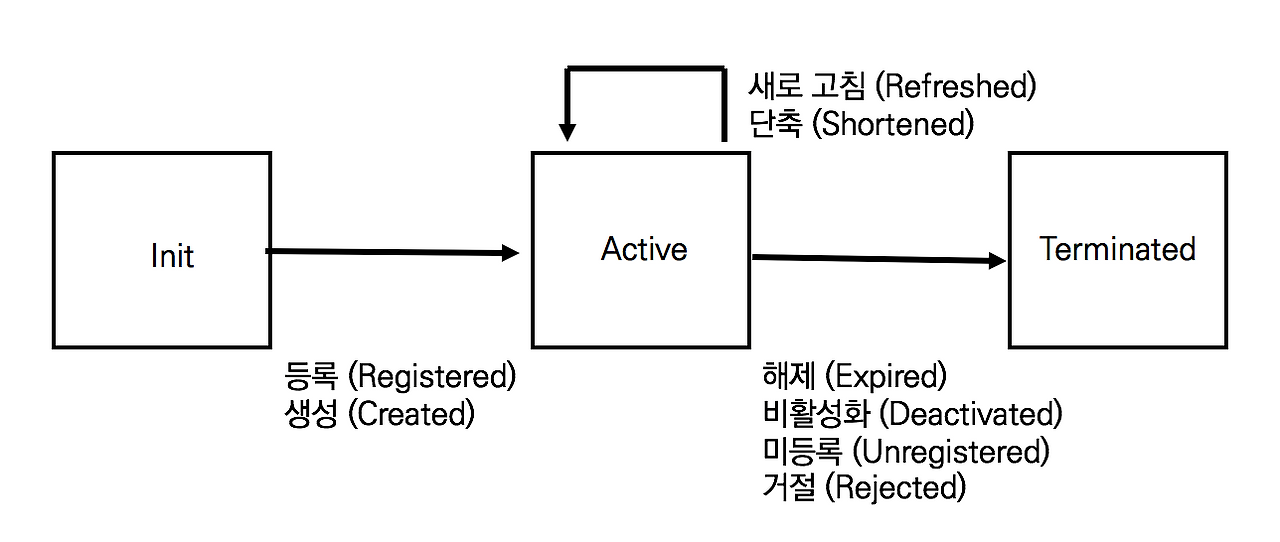

<그림 24-1> 등록 상태 머신의 동작SIP 네트워크에서 등록(Registration)은 사용자의 AoR (Address-of-record)과 단말의 Contact Address 와를 바인딩하는 과정입니다. 하나의 AoR은 여러 개의 Contact Address를 가질 수 있습니다. UA가 SIP REGISTRA 서버에 등록하는 과정에서 등록 상태 정보는 3 단계로 표시되며, 이를 등록 상태 머신이라고 합니다.
Init
사용자의 AoR에 단말의 Contact Address가 없는 상태
SIP REGISTRA에 등록된 사용자이나 통화 가능한 단말이 없음
Active
사용자의 AOR에 하나 이상의 단말 Contact address가 바인딩된 상태
SIP REGISTRA에 등록된 사용자이며 통화 가능한 단말이 있음
Terminated
사용자의 AoR에 단말의 Contact Address 가 바인딩된 후 해제된 상태
Terminated 된 후 등록 상태는 Init 상태로 전환
엄밀하게 등록 상태 정보와 사용자 상태 정보는 다릅니다. 사용자 상태 정보는 사용자가 SIP 네트워크에서 통화가 가능한 지를 나타내고 하나 이상의 단말 Contact address의 모음으로 나타냅니다. 등록 상태 정보는 단순히 단말의 Contact address가 존재하는 지를 나타냅니다.
3. SIP SUBSCRIBE 메쏘드의 이해
신청자(Subscriber)가 SIP REGISTRA 서버에 특정 사용자의 상태 정보 업데이트를 요청하기 위해 SIP SUBSCRIBE 메쏘드를 사용합니다. SIP REGISTRA 서버는 사용자의 상태 정보에 대한 이벤트가 발생할 경우 신청자에게 SIP NOTIFY 메쏘드로 결과를 통지합니다. SIP SUBSCRIBE 메쏘드를 발행하는 UA를 신청자(Subscriber)라 하고, NOTIFY로 응답하는 SIP REGITRA 서버를 Notifier라고 합니다.

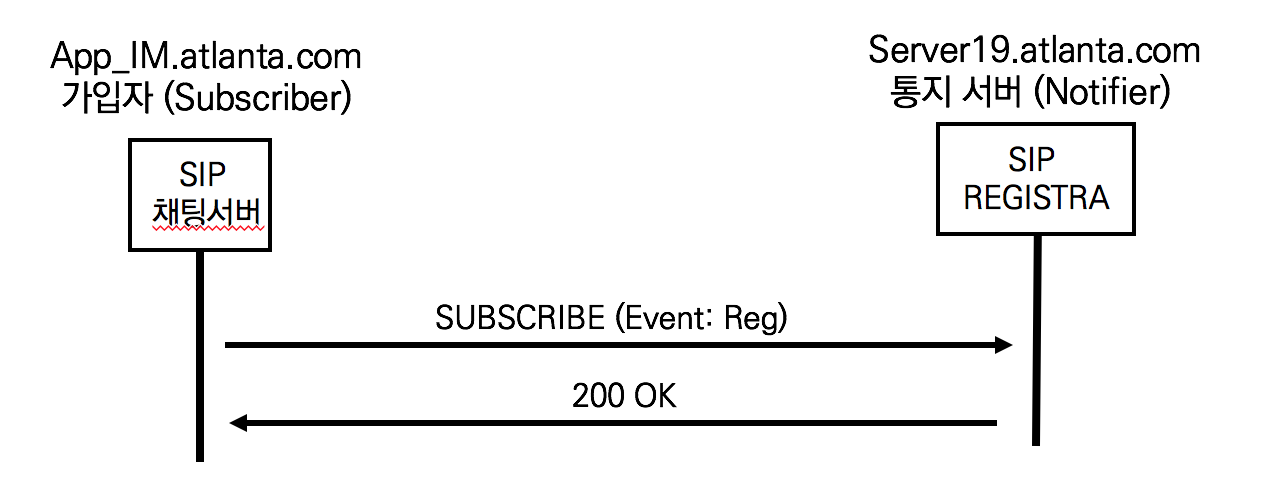

<그림 24-1> SIP SUBSCRIBE
Notifier는 상태 정보를 관리하는 서버로 SIP REGISTRA, SIP PRESENCE 또는 SIP Proxy 서버일 수 있습니다.
1) SIP 채팅 서버 'SUBSCRIBE'
SIP 채팅 서버는 친구 목록 (Buddy List)에 있는 주소에 대한 상태 정보를 SIP REGISTRA 서버에 요청합니다.
SUBSCRIBE sip:server19@atlanta.com SIP/2.0
Via: SIP/2.0/TCP app_IM.atlanta.com;branch=z9hG4bKnashds7
From: sip:app_IM.atlanta.com ;tag=123aa9
To: sip:server19@atlanta.com
Call-ID:9987@app_IM.atlanta.com
CSeq: 9887 SUBSCRIBE
Contact: sip:app_IM.atlanta.com
Event: reg
Max-Forwards: 70
Expires: 21600
Accept: application/reginfo+xml
SUBSCRIBE 메쏘드가 사용하는 헤더들은 다음과 같습니다.

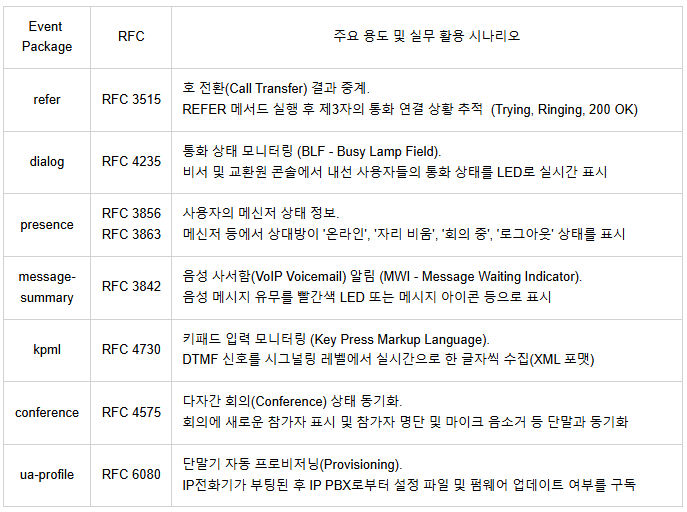

Event 헤더
요청하는 이벤트를 명시
'Event:reg'는 등록 상태 정보를 요청
Expires 헤더
REGISTER 메쏘드와 마찬가지로 SUBSCRIBE 요청의 유효기간을 명시
유효 기간 만료 전 같은 다이얼로그( 같은 Call-ID)로 주기적으로 SUBSCRIBE 요청
'Expires:0' 은 Unsubscribe를 의미
신청자는 'Event:reg'로 등록 상태 정보를 요청하고, app_IM.atlanta.com (IM 서버)가 21600 초 동안 등록 상태 정보 변경 이벤트 발생 시 SIP REGISTRA 서버가 업데이트해 줄 것을 요청합니다.
2) SIP 등록 서버의 '200 OK'
SIP REGISTRA 서버는 신청자(Subscriber)의 요청을 승인하고 200 OK 전송합니다.
SIP/2.0 200 OK
Via: SIP/2.0/TCP app_IM.atlanta.com;branch=z9hG4bKnashds7 ;received=10.1.3.2
From: sip:app_IM.atlanta.com ;tag=123aa9
To: sip:server19@atlanta.com;tag=xyzygg
Call-ID:9987@app_IM.atlanta.com
CSeq: 9887 SUBSCRIBE
Contact: sip:server19.atlanta.com
Expires: 3600
SIP REGISTRA 서버는 유효기간 설정을 SIP SUBSCIRBER가 요청한 21600초가 아닌 3600초를 결정합니다.
4. 등록 상태 정보와 사용자 상태 정보
등록 상태 정보와 사용자 상태 정보는 엄밀히 다릅니다. 등록 상태 정보는 단말의 Contact address가 SIP REGISTRA 서버에 존재하는 지를 나타내고, 사용자 상태 정보는 사용자가 SIP 네트워크에서 통화가 가능한 하나 이상의 단말에 대한 Contact address들의 상태를 종합적으로 나타냅니다. 즉, 단말별 등록 상태 정보가 모여서 사용자 상태 정보를 만듭니다.
실제 SIP 네트워크에서는 사용자가 여러 대의 SIP 단말을 사용하므로 단말의 등록 상태 정보보다 사용자 상태 정보를 더 많이 요구합니다. 사용자 상태 정보를 주고받을 수 있는 방법이 필요합니다.
