29장. NAT Traversal의 이해
1. NAT의 이해
IP 주소는 인터넷으로 라우팅이 불가능한 사설 IP 대역과 인터넷으로 라우팅이 가능한 공인 IP 대역으로 나뉩니다. 대부분의 일반 기업 및 통신 사업자들이 사설 IP를 사용하는 이유는 공인 IP 주소의 부족과 보안 때문에 사용합니다. 사설 IP 대역의 보안은 인터넷에서 라우팅이 되지 않기 때문에 외부 접근이 차단됩니다. 사설 IP 대역은 다음과 같습니다.
A Class (10.0.0.0/8) : 10.0.0.0 ~ 10.255.255.255.255
B Class (172.168.0.0/12) : 172.16.0.0 ~ 172.31.255.255
C Class (192.168.0.0 /16) : 172.168.0.0 ~ 192.168.255.255
PC나 스마트폰이 사설 IP 주소를 사용해도 문제없이 인터넷의 서비스나 웹서핑을 할 수 있는 이유는 NAT라는 기술 때문입니다. NAT는 Network Address Translation의 약어로 네트워크 주소 번역 기술입니다. NAT 기능은 사설 IP 주소와 공인 IP 주소 간의 매핑 테이블을 생성하여 상호 변환해주는 기술입니다.
NAT 기능이 활성된 라우터나 방화벽 장비는 기업의 내부망 (사설 망)과 인터넷 망을 사이에 위치하여 IP 주소를 변환합니다.

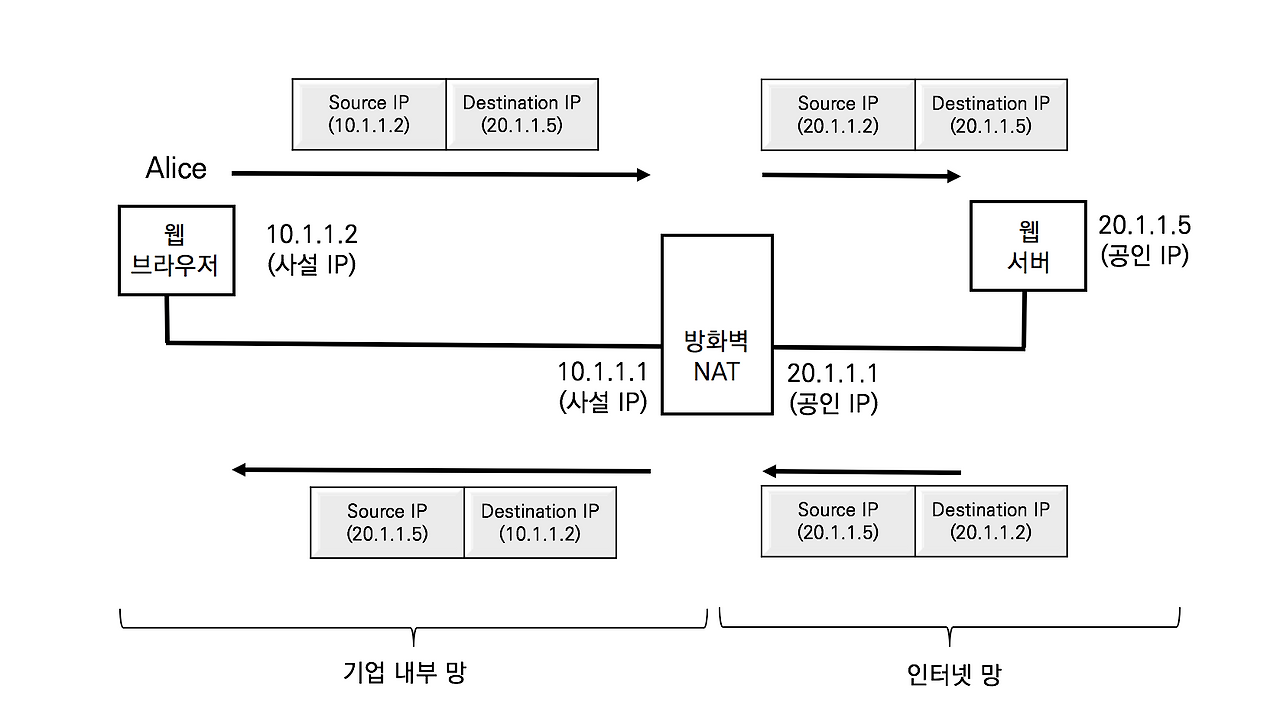

<그림 29-1> NAT앨리스가 웹브라우저로 웹서버에 접속할 때는 패킷은 출발지 IP 주소는 10.1.1.2로 목적지 IP 주소는 20.1.1.5를 사용합니다. NAT 기능을 수행하는 방화벽은 사설 IP 10.1.1.2와 공인 IP 20.1.1.1을 상호 변환하는 NAT 테이블을 생성하고 출발지 IP 주소 10.1.1.2 인 패킷의 주소를 공인 IP 주소 20.1.1.2로 변환합니다. 반대로 앨리스의 웹브라우저가 보낸 패킷에 대한 응답 패킷은 목적지 IP 주소 20.1.1.2로 전달합니다. NAT 기능이 활성화된 방화벽은 NAT 매핑 테이블을 보고 20.1.1.2 주소를 사설 IP 주소 10.1.1.2로 변환합니다. 그래서 서로 통신이 가능합니다.
NAT가 활성화된 라우터나 방화벽이 NAT 매핑 테이블을 생성하는 시점은 내부의 트래픽이 외부의 인터넷망으로 패킷을 보낼 때 만들어집니다. 반대로 외부 인터넷 망에서 기업 내부 사설망으로 접속하는 패킷은 NAT 매핑 테이블이 없으므로 패킷을 자동 폐기합니다. 인터넷 서비스가 문제가 없는 이유는 내부에서 외부로 트래픽이 나갈 때 생성된 NAT매핑 테이블을 그대로 활용해서 외부 트래픽이 내부로 들어오는 것입니다. 최초의 트래픽이 내부에서 외부로 나가는 것이 중요합니다.
2. 인터넷을 통한 음성 및 영상 통화가 NAT Traversal이 필요한 이유
인터넷 통화는 NAT로 인해 문제가 발생합니다. 사설망의 전화기가 인터넷망의 전화기로 통화를 시도하면 시그널링은 정상적으로 이루어지지만, 인터넷 망의 전화기가 사설망의 전화기로 통화를 시도하면 NAT 매핑 테이블이 없으므로 방화벽을 투과할 수 없습니다. 또한, VoIP 시그널링이 정상적으로 이루어지더라도 음성 트래픽은 양방향으로 서로 다른 세션을 이용합니다. 사설망에서 인터넷망으로 나가는 미디어 트래픽은 문제가 없지만, 인터넷망에서 사설망으로 들어오는 미디어 트래픽은 NAT 매핑 테이블이 없으므로 투과할 수 없습니다.
인터넷 전화가 NAT 환경에서도 잘 되도록 하는 기술을 NAT Traversal (NAT 투과 기술)이라 하고, 방화벽 장비들이 NAT를 많이 사용하므로 Firewall Traversal (방화벽 투과 기술) 이라고도 합니다. NAT 투과 기술이 복잡한 이유는 수동으로 NAT 매핑 테이블을 생성하여 외부에서 내부로 들어오도록 하더라도 문제가 발생합니다.
NAT Traversal은 OSI 7 Layer의 Layer 3 네트워크 계층에서 IP 주소 변환이 이루어집니다. 하지만, VoIP 프로토콜은 Layer 7인 응용 계층에서 동작합니다. NAT 기능이 활성화된 장비들은 응용계층의 애플리케이션을 인식하지 못합니다. VoIP 프로토콜은 응용 계층의 SDP Offer와 SDP Answer로 RTP 미디어 스트림이 사용할 주소를 알려줍니다. RTP가 사용하는 주소도 공인 IP 주소 변경애 주지 않으므로 NAT Traversal 기술이 필요합니다.

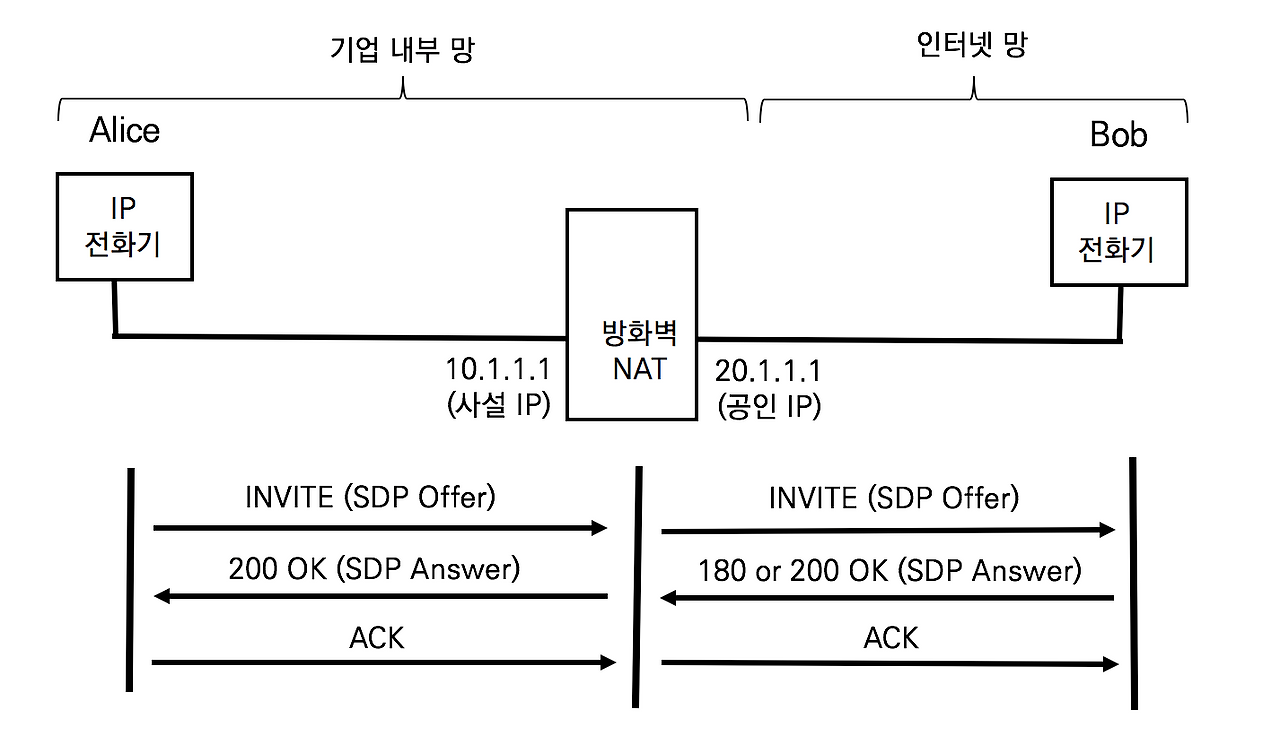

<그림 29-2> VoIP에서 NAT가 문제가 되는 이유1) 엘리스의 INVITE와 SDP Offer
앨리스는 밥과 통화를 하기 위해 SIP INVITE 요청과 SDP Offer를 전달합니다.
INVITE sip:bob@biloxi.com SIP/2.0
Via: SIP/2.0/TCP pc33.atlanta.com;branch=z9hG4bK74bf9
Max-Forwards: 70
From: Alice <sip:alice@atlanta.com>;tag=9fxced76sl
To: Bob <sip:bob@biloxi.com>
Call-ID: 3848276298220188511@pc33.atlanta.com
CSeq: 31862 INVITE
Contact: <sip:alice@atlanta.com>
Content-Type: application/sdp
Content-Length: 142
v=0
o=alice 2890844526 2890844526 IN IP4 atlanta.com
c=IN IP4 10.1.3.33
t=0 0
m=audio 49172 RTP/AVP 0
a=rtpmap:0 PCMU/8000
SIP 메시지와 SDP 메시지는 발신자와 수신자를 가리키는 주소 체계를 URI 또는 IP 주소체계를 사용합니다. 사용된 IP 주소가 사설 IP 주소 대역일 경우 인터넷을 통해 라우팅 될 수 없으므로 문제가 됩니다. SDP 메시지의 내용에 'c='에 사설 IP가 사용되었으므로 밥이 전송하는 RTP 미디어 스트림은 인터넷을 통해 라우팅 되지 못합니다.
2) NAT Traversal 문제가 발생할 경우
SIP 메시지와 SDP 메시지에서 사설 IP 주소가 사용되면 통화에 문제를 일으킵니다.
사설 IP가 적용된 Via 헤더
SIP INVITE 요청에 대한 200 OK 응답은 Via 헤더의 주소로 전달됩니다. SIP Proxy서버가 INVITE 요청에 삽입한 Via 헤더의 사설 IP 주소는 인터넷망을 통해 라우팅 될 수 없습니다.
사설 IP가 적용된 Contact 헤더
SIP INVITE / 200 OK / ACK 이후의 새로운 요청은 Contact 헤더를 이용합니다. 수신자가 통화를 종료할 경우 BYE 요청은 Contact 헤더의 사설 IP 주소로 전송되므로 인터넷 망을 통해 라우팅 될 수 없습니다. 따라서, 발신자는 통화가 중단되었는 지를 알지 못합니다.
SDP 메시지의 'c='
'C='는 실제 음성을 실어 나르는 RTP 프로토콜이 사용하는 주소입니다. 사설 IP가 사용되면 RTP 패킷은 인터넷을 통해 라우팅 될 수 없습니다.
3. NAT Traversal에 대한 해결책
지금은 애플리케이션 서비스들이 직접적으로 IP 주소를 사용하지 않도록 하지만, SIP는 이런 합의 이전에 만들어진 프로토콜이므로 IP 주소의 사용이 가능합니다. NAT Traversal이 중요한 이유는 음성 및 영상 통화가 기업 내부에서만 이루어지는 것이 아니기 때문입니다. 기업과 기업 간의 연결뿐만 아니라 전 세계 어디라도 전화를 걸 수 있어야 하기 때문입니다. 인터넷 전화 및 영상 통화는 NAT Travesal 기술의 발전의 역사입니다.
NAT Traversal 또는 방화벽 투과 기술을 위해 사용하는 제품들은 두 가지가 있습니다.
ALG (Application Layer Gateway)
응용 계층 (Application Layer)의 프로토콜인 H.323 및 SIP 시그널링을 인지하고 사용하는 IP 주소를 변경합니다. 방화벽 제품들 중에 ALG 기능을 활성화할 수 있지만, 모든 패킷을 Layer 3에서 Layer 7까지 분석해야 하므로 많은 리소스가 필요합니다. 실제 잘 사용하지도 않고 사용하더라도 여러 문제를 일으킵니다.
SBC (Session Border Controller)
망의 경계에 위치하여 Topology Hiding과 NAT Traversal 기능을 수행합니다. VoIP 시그널링 및 RTP트래픽까지 종단합니다. SBC는 통신 사업자들이 많이 사용하고, B2B 연결에서도 일반화된 제품입니다.
ALG와 SBC를 이용하는 방법은 장비나 서버 기반으로 해결하는 방법으로 모든 상황에 사용하기 어렵고 네트워크 복잡도를 증가시킵니다. 그래서 모든 네트워크 상황에서 적용할 수 있는 NAT Traversal 기술인 CE (Interactive Connectivity Establishment) 기술이 주목받고 있습니다. ICE가 만능은 아니지만 지금까지의 NAT Traversal 기술 중에서 단말에서 해결하려는 시도입니다.
