단락·지락 보호와 GIPAM·차단기의 보호협조 설계

LS ELECTRIC 전력 Protection

사고는 난다는 전제에서 시작하는 LS ELECTRIC 전력 Protection

- ‘고장 안 나는 설비’가 아니라 ‘고장 나도 멈추지 않는 설비’를 만드는 설계

현장에서 전기 설비의 출발점은 분명하다. 사고는 난다. 그래서 전력 Protection은 ‘이상적인 무사고’를 가정하지 않는다. 케이블은 열화되고, 습기와 오염은 스며들고, 체결은 느슨해지며, 사람은 실수한다. 그러므로 Protection(보호)의 목적은 사고를 없애는 일이 아니라, 사고가 생겼을 때 정전·화재·설비 손상이 번지지 않도록 필요한 범위만, 가능한 빨리 끊는 것이다.

*이는 국제 표준과 업계 권고가 일관되게 강조해 온 보호 철학이기도 하다.

단락(Short-circuit): 전기가 지름길로 한꺼번에 몰려드는 순간

멀쩡하던 전기제품이 ‘딱’ 소리와 함께 꺼지고, 콘센트 주변에 탄 자국이 남는 상황을 상상해보자.
대개는 전기의 정상 경로(부하)를 대신해 더 낮은 임피던스의 ‘지름길’이 생기며, 막대한 사고전류가 순간적으로 흐른 결과다.

단락은 “도체 간 낮은 임피던스 연결로 인해 매우 큰 전류가 흐르는 상태”로 정의하고, 초기·피크·정상상태 전류( Ik'',Ip,Ik )를 구분해 설계·검증에 활용하도록 규정한다. 이 값들은 차단기의 차단용량(Icu/Ics), 기계적·열적 내량, 계통 응력 산정의 기준이 된다.

LS ELECTRIC 설계로 이어지는 판단(단락):
① 얼마나 큰 전류가 들어오는가?

② 누가 끊을 것인가?(말단 MCCB 우선, 메인 ACB는 최후 방어)

③ 얼마나 빨리 끊되, 위계는 어떻게 지킬 것인가?(TCC로 선택·선후행 확보, 상위기기는 약간 지연)

④ 차단기는 그 전류를 실제로 끊을 수 있는가?

* TCC(Time–Current Characteristic, 시간-전류 특성곡선)는 “전류가 커질수록 누구를 먼저 떨어뜨릴 것인가”를 한 장에 보여주는 그래프이며, 보호협조는 이 곡선을 겹치지 않게 배치해 ‘사고 난 곳만 떨어지게’ 만드는 기술이다.

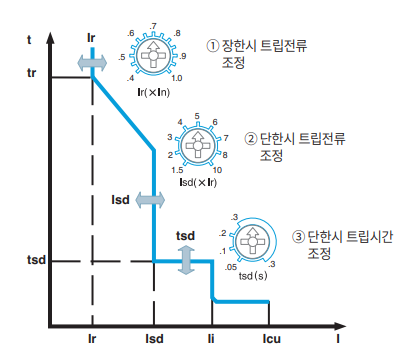

LS ELECTRIC Susol MCCB 특성곡선

지락(Ground fault): 전기가 ‘땅(접지)’ 쪽으로 새는 사건

평소엔 멀쩡하던 금속 외함(케이스)을 만졌는데 따끔하거나, 비 오는 날/습한 날 유독 차단기가 자주 떨어지는 경우가 있다. 전기가 원래 지나가야 할 길 밖으로 빠져나와, 접지 쪽으로 돌아가려는 길이 생겼을 때 흔히 나타나는 장면이다.

습기·오염으로 표면에 전류가 흐르는 길이 생기거나(트래킹)

모터/케이블 절연이 열화되어 외함 쪽으로 누설이 생기거나

배전반 내부에 결로가 생겨 미세 누설이 커지거나

이렇게 지락은 조용하게 시작된다. 그리고 문제는, 바로 그 ‘조용함’에 있다.
이론은 이렇게 정리된다.

지락은 활선(상/선)이 대지 또는 접지된 금속 부분과 의도치 않게 연결되어 전류가 대지(접지) 경로로 흐르는 고장이다.
지락전류 크기는 접지 방식과 고장 임피던스(고저항 지락 등)에 따라 달라서, 단락처럼 항상 크게 튀지 않기도 한다. 그래서 더 위험해질 수 있다.

지락에서 중요한 질문은 두 가지:
“정확히 잡아낼 수 있나?” 그리고 “감전·화재로 번지기 전에 끊나?”

LS ELECTRIC 설계로 이어지는 판단(지락):
① 계통의 접지 방식은 무엇인가?(고저항 접지·직접접지에 따라 검출 민감도·시한 결정)

② 어디에서 잡을 것인가?(말단부 ELCB/SI ELCB로 인체·화재 위험을 앞단에서 차단)

③ 오동작을 어떻게 줄일 것인가?(고조파·과도서지에 강인한 검출 알고리즘 도입)

④ 상위 보호는 어떤 논리로 연동할 것인가?(LS ELECTRIC GIPAM(계전기)에서 방향성/선택지락, 논리·순서 기록)

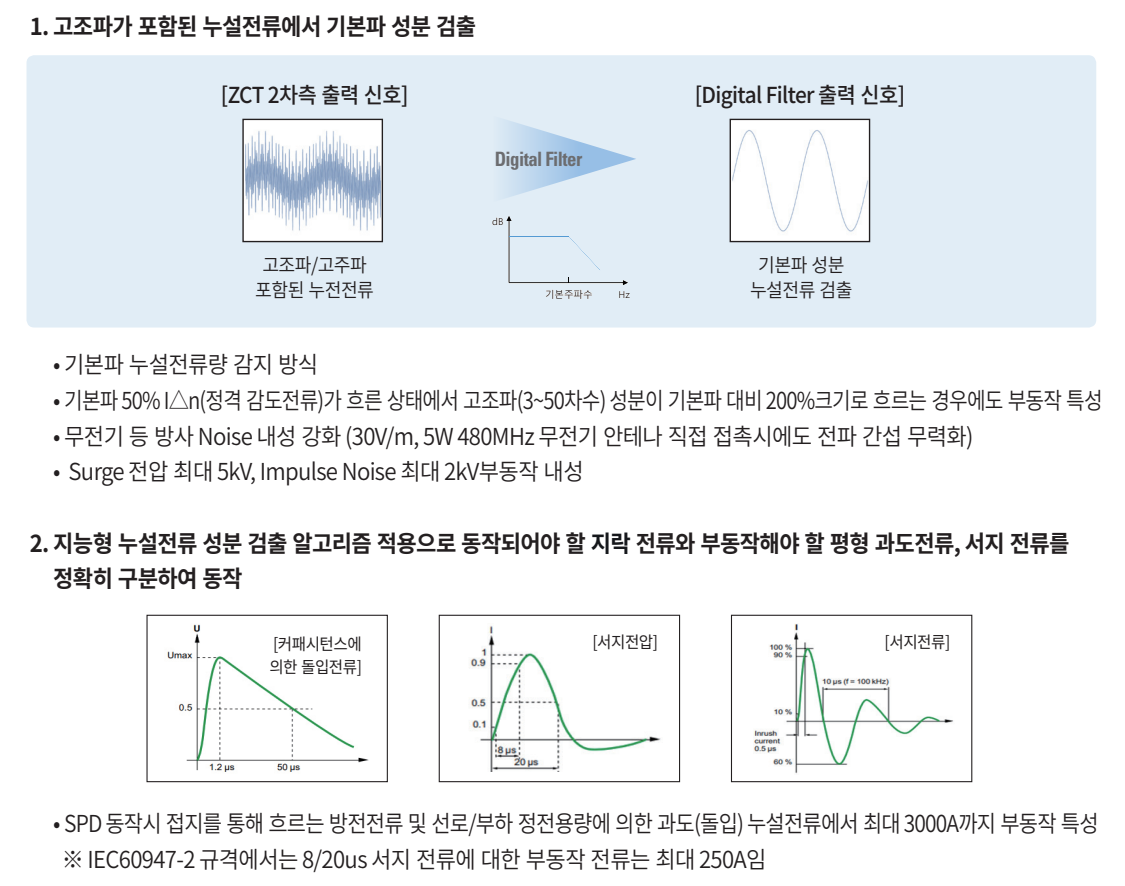

LS ELECTRIC SI ELCB 동작원리

‘두뇌와 팔’의 팀 플레이: GIPAM(계전기)과 차단기

보호계통을 사람에 비유하면, GIPAM(디지털 보호계전기)은 이상을 감지·판단하는 두뇌, ACB/MCCB/ELCB는 전류를 실제로 끊는 팔이다. 좋은 팔만으로는 부족하다. 두뇌와 팔이 한 팀으로 맞물리도록 설계하는 것이 실무자의 일이다.

• GIPAM의 역할(감지·판단·기록·통신)

GIPAM 시리즈는 과전류(OCR), 지락(OCGR/67G), 방향성지락(DGR), 부족전압·역상 등 다수 보호요소를 탑재하고, Events, Fault, 파형 기록 및 IEC 61850/Modbus/DNP 통신을 지원해 지금이 진짜 사고인지, 순간 흔들림인지를 식별하고 재발 방지에 필요한 증거(로그·파형)를 남긴다.

• 차단기의 역할(끊는 성능과 위계)

말단은 MCCB로 라인 단위 사고를 신속히 격리하고, 메인은 ACB가 대전원 사고를 높은 차단용량과 단시간 내량(Icw)로 안정적으로 차단하는 최후 방어선을 맡는다. LS ELECTRIC의 Susol/Metasol 라인업은 ACB 최대 6,300A, Icu 최대 130~150 kA(계통·규격에 따라) 등급과 다양한 트립 릴레이 옵션으로 보호협조 설계를 뒷받침한다.

• 지락 보호의 현장형 해법: SI ELCB

SI ELCB는 고조파·과도서지가 많은 환경에서도 기본파 성분 중심의 디지털 연산(예: DFT)으로 동작·부동작을 정밀 구분해 불필요한 트립을 줄인다. LED·UPS·인버터 부하가 많은 설비에서도 떨어질 때만 떨어지는 지락 보호를 구현할 수 있다.

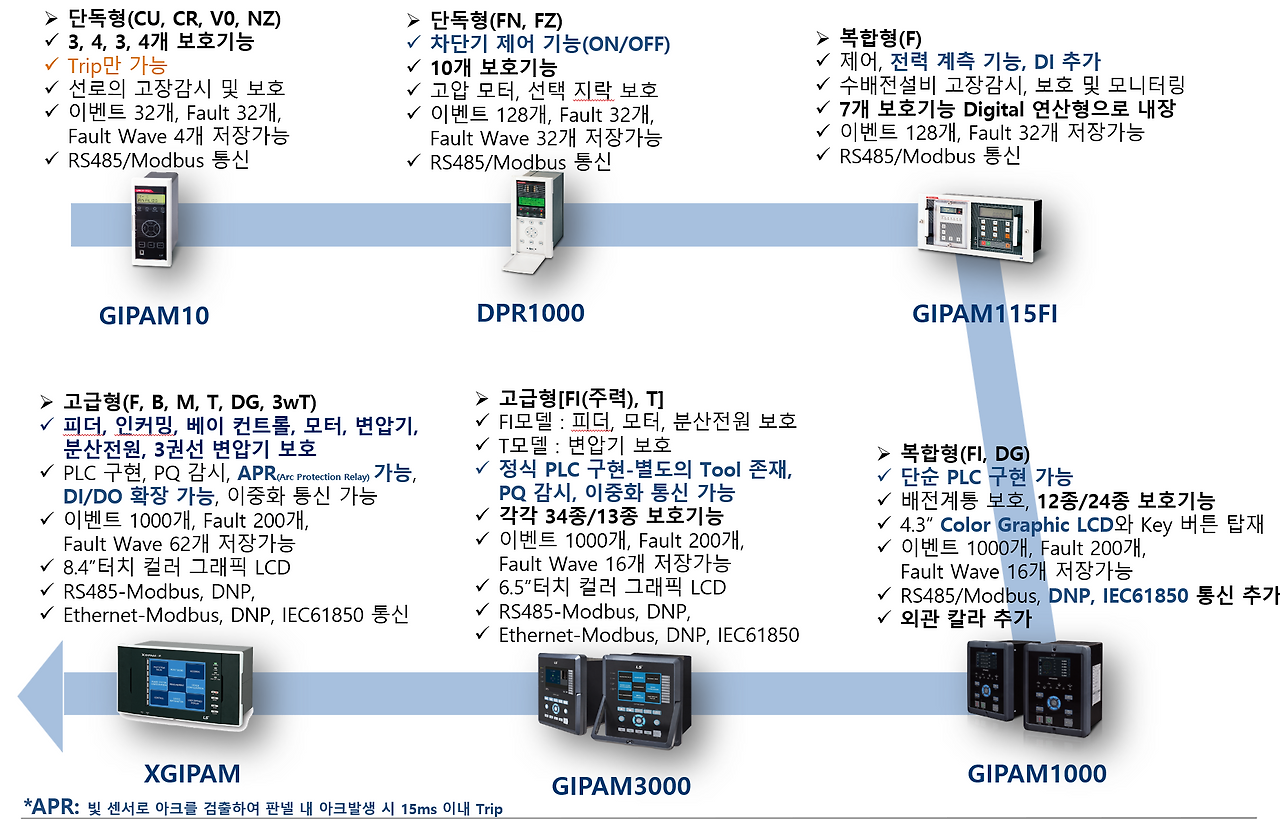

LS ELECTRIC 계전기 Series

보호협조(Selectivity): 사고 난 곳만 떨어지게 만드는 시간표

보호협조를 어려운 말로 하면 특성곡선/선후행 보호지만, 핵심은 한 문장이다.

사고가 난 지점에 가장 가까운 차단기가 먼저 떨어지게 만드는 시간표

이를 위해 시간-전류 특성(TCC)을 겹쳐 말단→중간→메인으로 갈수록 시한을 조금씩 늦추고, 전류가 클수록 더 빨리 동작하게 배치한다.

LS ELECTRIC 설계로 이어지는 판단(보호협조):
① 차단기 정격과 등급은 규격에 부합하는가?

② 시간·전류 좌표에서 장치 간 겹침은 없는가?(TCC 오버레이)

③ 지락계통은 말단 ELCB/SI ELCB에서 먼저 차단되는가?

④ 메인 ACB는 마지막까지 서비스 연속성을 보장하는가?(Icw 확보, 단락·지락 동시 고려)

* Icw = ‘메인 차단기가 선택적 보호를 위해 잠깐 참아낼 수 있는 단락전류 내량’이며, 보호협조의 성패를 결정하는 실무 핵심 지표.

LS ELECTRIC 설계자의 시각: 계산에서 운전·복구까지

1. 단락전류 계산 → 장치 선정·세팅
계통 모델을 바탕으로 IEC 60909에 따라 최대·최소 단락전류(초기/피크/정상상태)를 산정하고, 그 결과로 차단기(Icu/Ics/Icw) 적합성과 트립곡선(순시/한시/단시간 지연)을 구체화한다. 이때 메인 ACB는 상위계통 응력·아크 위험까지 감안해 약간의 지연과 충분한 Icw를 확보한다.

2. 접지 방식 → 지락 보호 전략
직접접지(Solid) 계통은 지락전류가 커서 ELCB의 빠른 차단과 상위 OCR의 지락요소 시한조정으로 선택성을 만든다. 고저항접지(HRG) 계통은 지락전류가 작아 계전기의 민감도·방향성과 오염·습기에 따른 누설경향까지 고려한 세팅이 필요하다.

3. 노이즈 환경 → SI ELCB 채택
LED 조명·UPS·인버터 비선형 부하가 많은 구간은, 기본파 추출형 알고리즘으로 고조파·과도서지를 걸러내는 SI ELCB가 불필요 트립을 줄인다. 현장 테스트 사례에서도 유지보수 부담과 서비스 중단을 낮추는 효과가 보고된다.

4. 운전·복구를 위한 기록
디지털 계전기는 SOE·Fault 로그와 파형(COMTRADE 등)을 남긴다. 트립 원인을 정량적으로 추적하고 재발 방지 대책을 만들 수 있으므로, 설계 단계에서부터 통신·시간동기·기록 보존을 고려해 두는 것이 바람직하다.

사고는 난다. 그래서 설계는 끊는 순서와 속도를 만든다

단락은 크게 터지기 쉬운 사고, 지락은 조용히 번지기 쉬운 사고다.
둘 다 공통점이 있다. 시간이 길어질수록 피해가 커진다.

Protection 설계가 하는 일은 단순하다.
사고가 나면 누가(기기), 어디를(범위), 얼마나 빨리(시간) 끊을지 결정해 정전과 손상을 최소화하는 것.

그 결과는 화려하지 않다. 사고가 났는데도 나머지는 계속 돌아간다. 현장에서 그게 가장 큰 성과다.

그래서 LS ELECTRIC은 사고를 전제로 무엇을 하려는가

LS ELECTRIC이 지향하는 전력 Protection의 방향은 결국 하나로 모인다.
사고를 ‘없던 일’로 만드는 게 아니라, 사고가 나도 현장이 버티게 만드는 것.

이를 위해 현장에서는 보통 다음 같은 포인트에 힘이 실린다.

고장을 더 빨리/더 정확히 구분(진짜 사고 vs 순간 흔들림)하고

필요한 범위만 선택적으로 차단(전체 정전 최소화)하며

원인 추적이 가능하도록 기록을 남겨 같은 사고가 반복되지 않게 만드는 것

LS ELECTRIC 전력 Protection은 완벽이 아니라 복구 가능한 운영을 목표로 한다.
그리고 그 목표를 현실로 만드는 수단이 바로, LS ELECTRIC의 계전기(GIPAM), 차단기(ACB/MCCB/ELCB, 특히 SI ELCB), 그리고 표준에 입각한 보호협조 설계다.
