만들면서 즐기는 아두이노

강아지 전구 해킹하기 : Dog Flash

https://instagram.com/p/xBtC2IthPV/

아두이노는 감히 지상 최대의 장난감이며 학습도구라고 생각합니다.

요즘에 ‘집밥 백선생님’께서 인기가 많으십니다.

사실 저의 멘토가 되십니다. 이히히…저는 맛있는것을 만들지는 못하지만요.

아두이노는 백선생님의 만능 간장처럼 우리가 만들고 싶은것들을 쉽게 만들고,

더욱 좋은것은 프로그래밍을 하여 우리가 원하는데로 동작하게 만들 수 있다는 것입니다.

위에 영상은 아두이노와 강아지 모양의 전구를 연결했습니다.

가장 기초적인 개념은 아두이노의 Digital Output 개념입니다.

Blink 라고 알려진 아두이노 첫번째 프로젝트에 LED 대신에 사용했습니다.

기본적으로 사용된 LED는 같은 개념의 LED 입니다. 단지 이쁜 강아지 모양의 LED를 사용했습니다.

왜냐하면, 같지만 같지않은 반응이옵니다.

아이들에게 아두이노에 연결된 LED를 보여주면 시큰둥한데

강아지 전구를 보여주면 엄청 좋아합니다. ^^

하나 더 보겠습니다.

강아지 전구를 역시, 소리 감지 센서와 연결했습니다.

큰소리가 나면 켜지고 다시 꺼지는 토글하도록 연결했습니다.

스위치로 간단하게 켤수도 있겠지만 재미있지 않나요? 우리 아이들은 아주 좋아했습니다. ^^

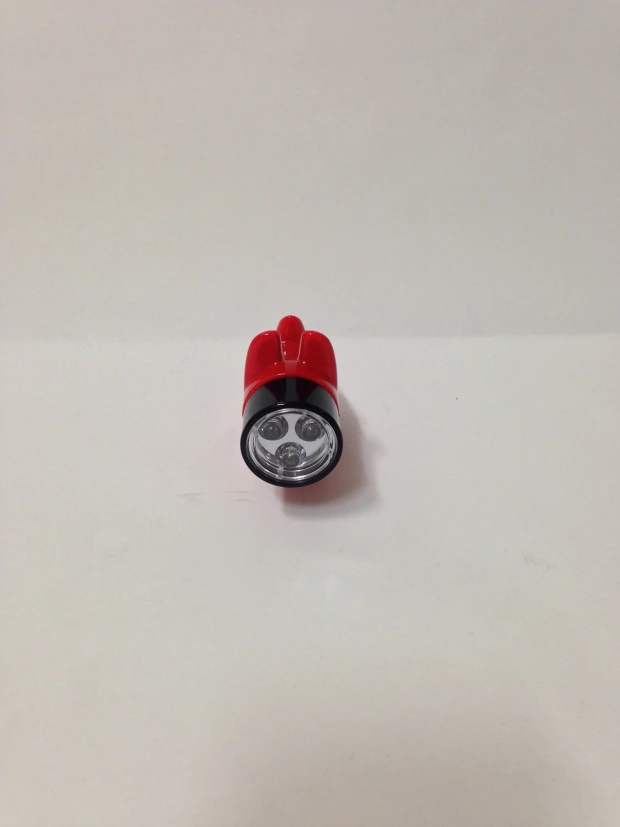

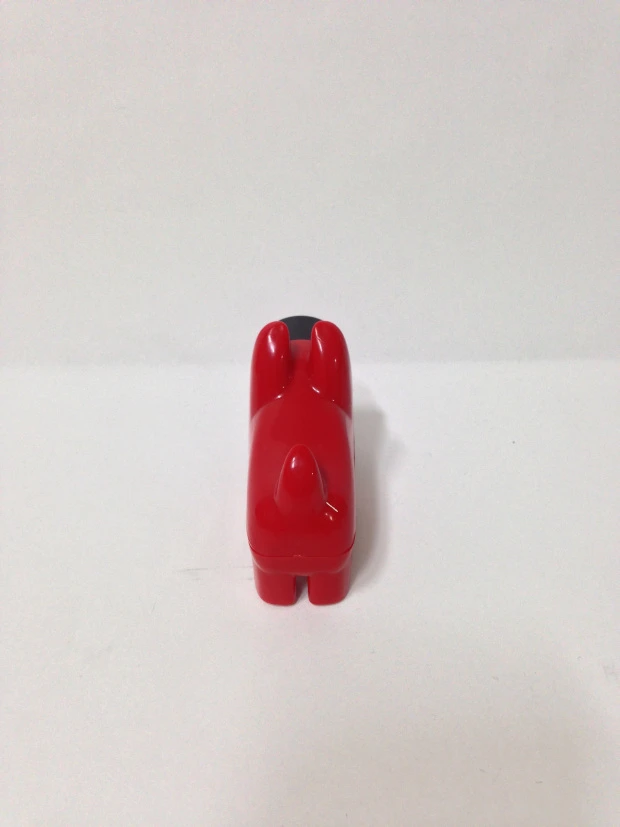

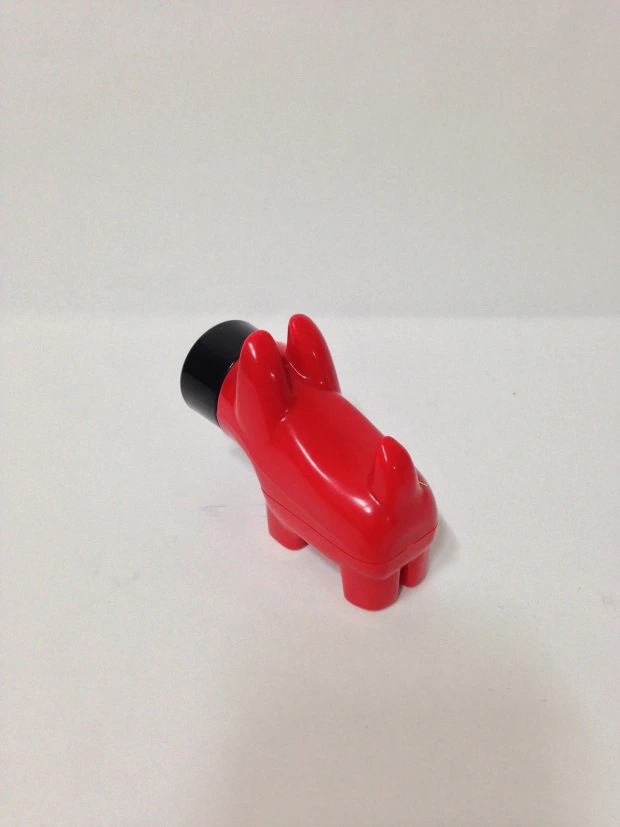

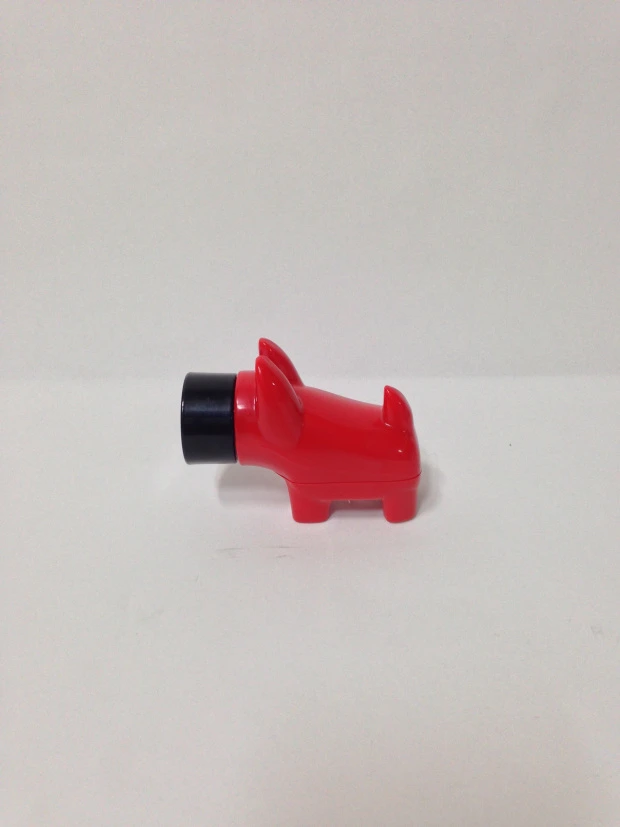

강아지 전구 구하기

강아지 전구는 http://www.kikkerland.com/products/dog-flashlight/ 에서 구매하실 수 있습니다.

다른 여려곳에서도 구매는 가능할것으로 예상됩니다. 다 찾지는 못했습니다.

저는 개인적으로 홍대에 갔다가 구매했습니다.

강아지 전구 분해하기

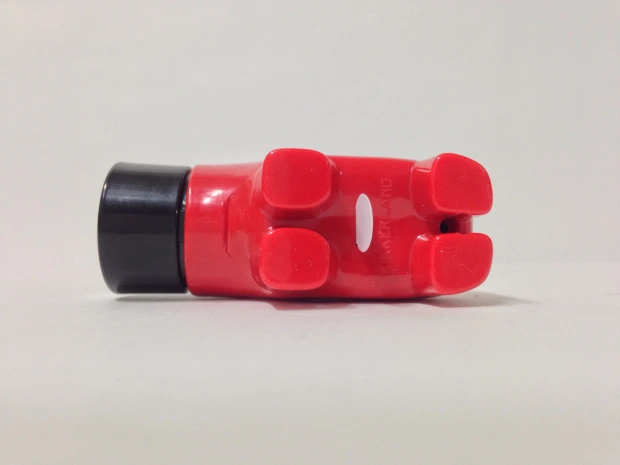

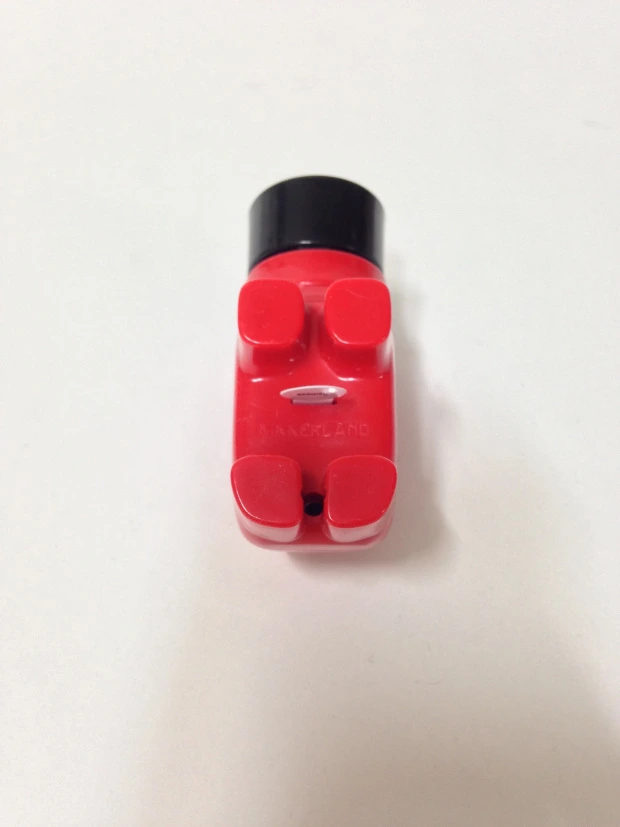

뒷 다리 중간에 작은 구멍이 있고 볼트가 연결되어 있습니다.

그걸 풀어 주시면 됩니다.^^

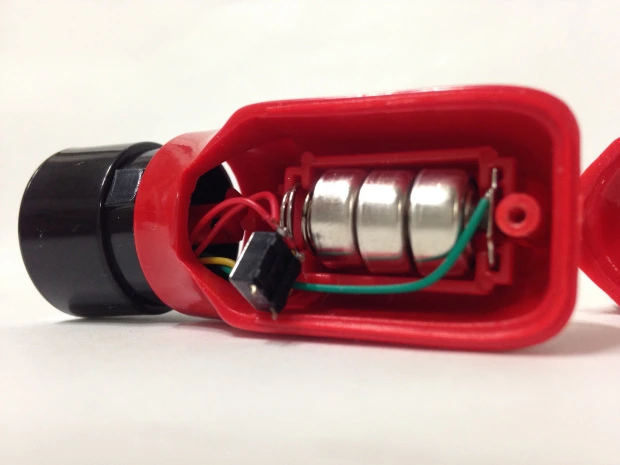

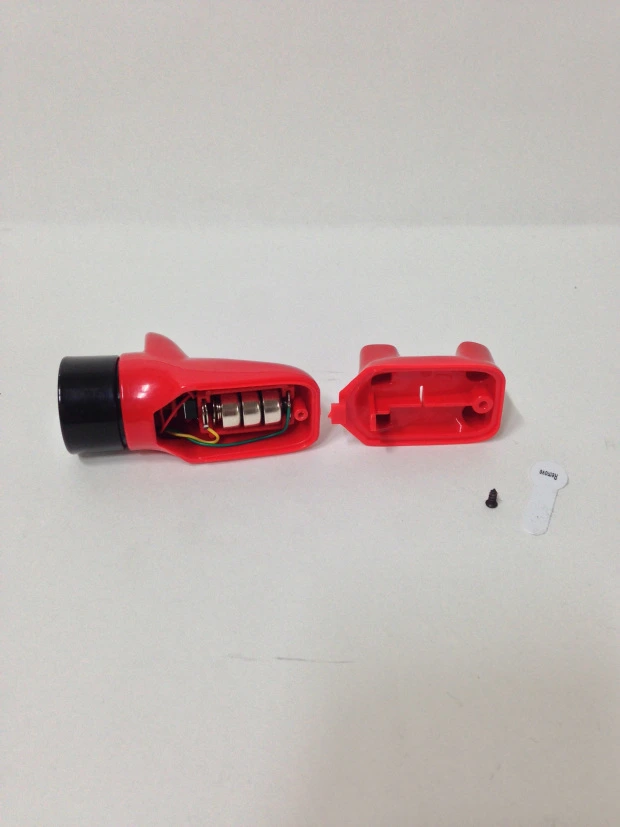

구조는 매우 간단합니다. 건전지가 3개, 즉 4.5V 정도 공급하는거죠.

그리고 스위치의 구조는 검은색 머리 부분을 꾹 눌러 토글되는 스위치가 있습니다.

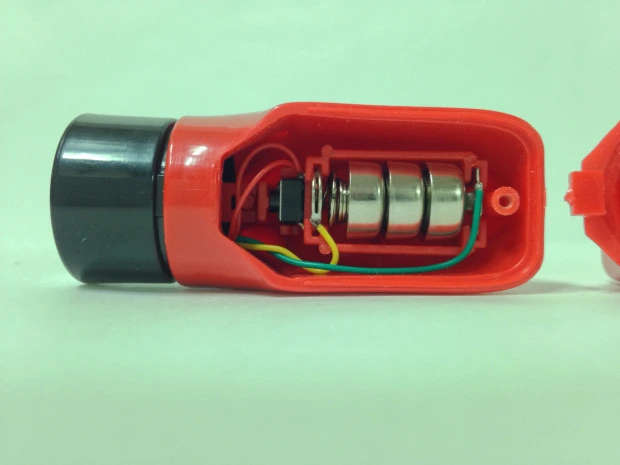

따라서 자세하게 보시면 건전지의 플러스와 마이너스가 스위치에 연결되고

스위치가 눌려 서로 연결되면 불이 켜지고 끊어지면 꺼지는 구조입니다.

아래에 있는 검은색 스우치를 빼고 건전지를 빼고 건전지에서 들어가는 노랑색이 GND로

초록색이 아두이노의 핀으로 연결되면 되겠습니다.

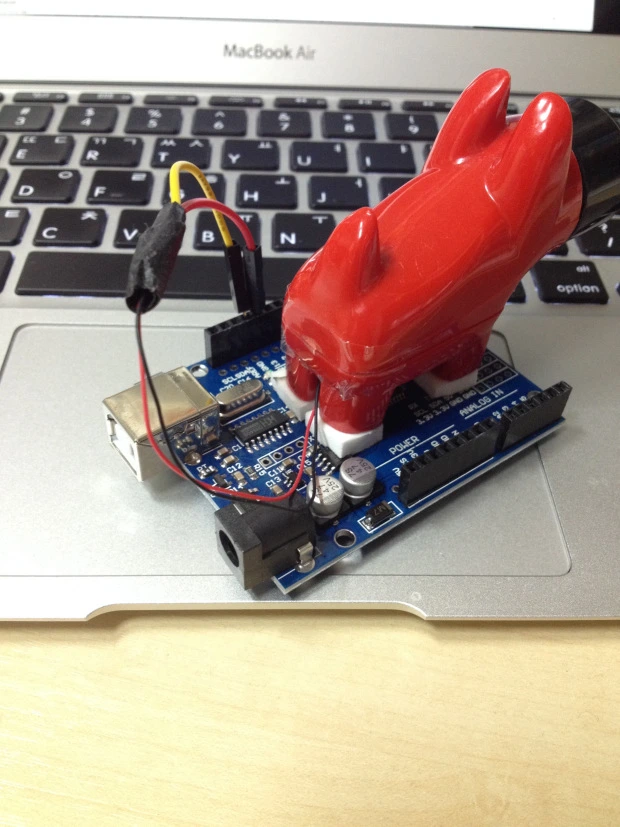

선을 연결해서 뒷다리 볼트 구멍으로 선을 빼서 아두이노의 Gnd 와 13번 핀에 연결합니다.

납땜을 하고 수축튜브를 연결 해도 좋고 선을 꼬아서 절연테이프로 감싸주어도 좋을것입니다.

자 이제 모든 준비가 끝났습니다.

아두이노 코드 올리기 등을 참고하시면 좋겠습니다.

다음시간에는 PWM 으로 조는 강아지 전구 만들기와 조도센서를 사용하여 손을 흔들어 불을 켜고 끄는 것을 해보도록 하겠습니다.
