다이소 문열림 알람 해킹해서 내 맘대로 쓰기
이번에는 다이소의 문열림경보기 입니다. 단돈 천원. 샤라랄라 랄라라~~~

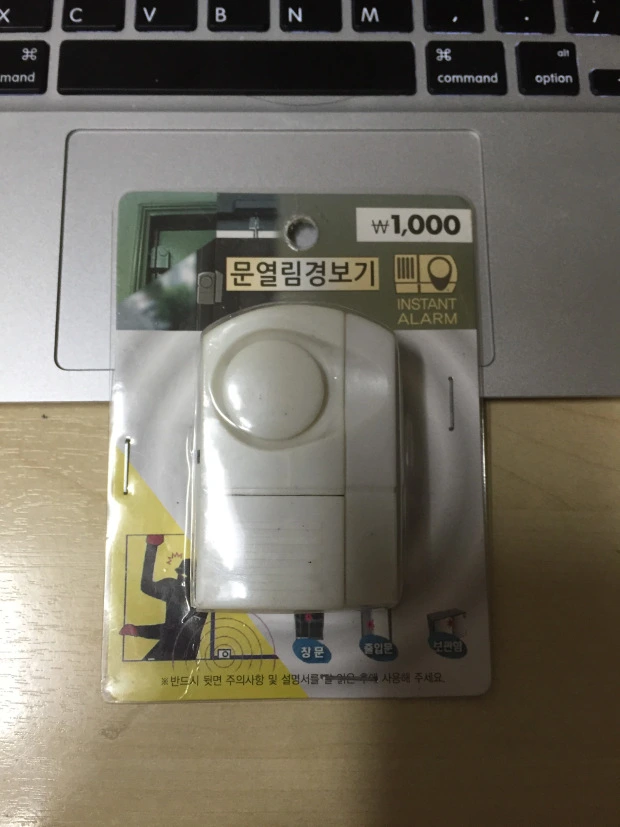

이 녀석입니다. 원래 이녀석은 창문에 달아서 창문이 열리면 소리로 알려주는 경보기입니다.
그런데 천원입니다. ㅋㅋㅋ
일단 원리적으로 뭔가 붙었다 떨어졌다 하는걸 감지하겠습니다.
자석을 사용하겠지요. 확인해보겠습니다.

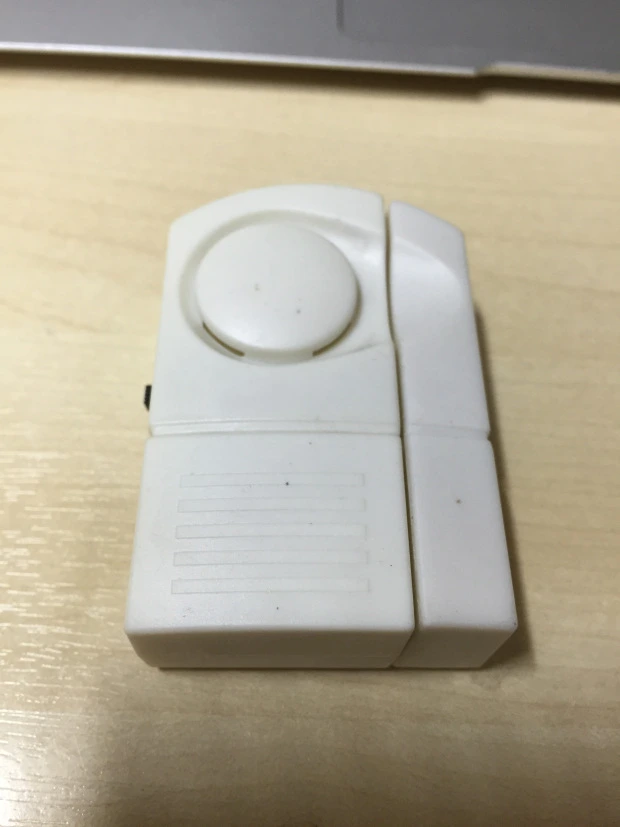

일단 뚜껑을 열면 이렇게 생겼습니다. 그럴싸 합니다.

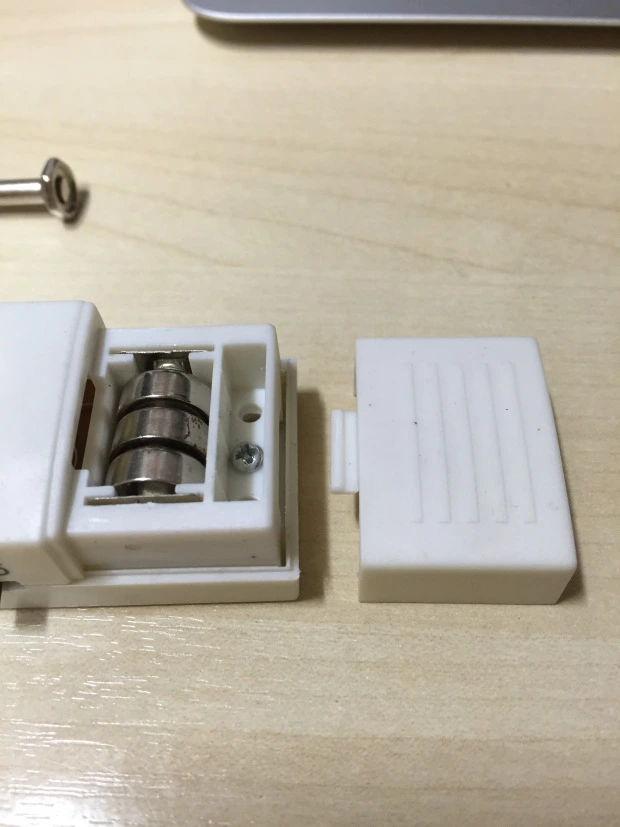

일단 건전지쪽을 열면 건전기가 무려 3개 들어있습니다. 땡큐 베리 감사입니다.
그 밑에 볼트가 조여져 있습니다. 이걸 찾아야 열수 있습니다.

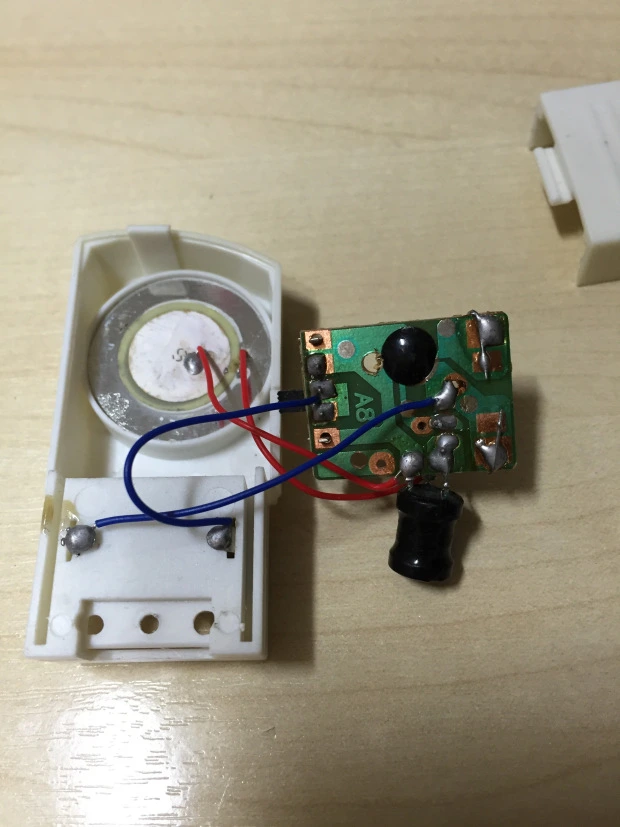

볼트를 풀어서 뚜껑을 다시 열면 짜잔...이렇게 나옵니다.
이녀석 천원인데 일단 좋지는 않지만 스피커 있습니다. ㅋㅋㅋ
그리고 간단한 보드가 있습니다.

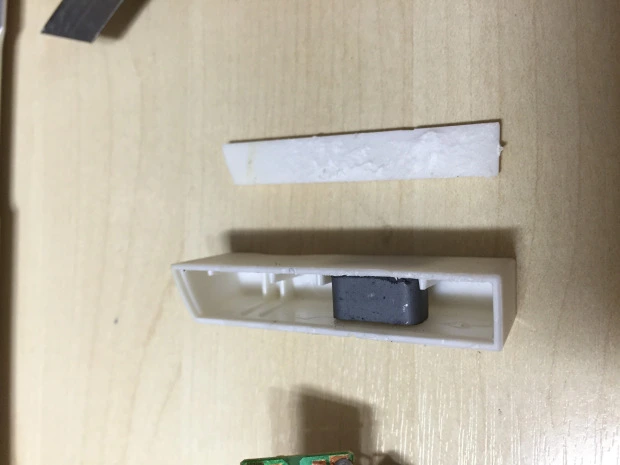

당근 근접하거나 떨어지는걸 인지해야 하니까 자석으로 홀 이펙트를 활용할것으로 뭐 예상했습니다. 당연하죠. ㅋㅋㅋ 일단 자석도 하나 득템했습니다.

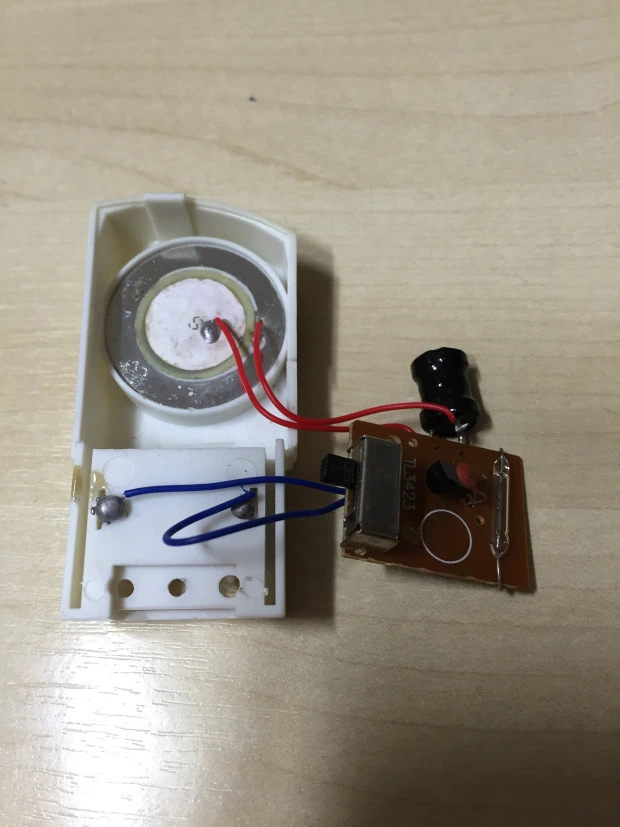

핵심부품은 바로 반대 편에 있습니다. 홀센서의 역활을 하는 녀석이죠.
즉, 자기장 근처에서 미세한 자기장의 변화를 저항으로 바꾸고 전류의 흐름을 바꿉니다.
우리는 그 흐름을 인지하면 붙었는지 떨어졌는지 알 수 있겠지요. ㅋㅋㅋ

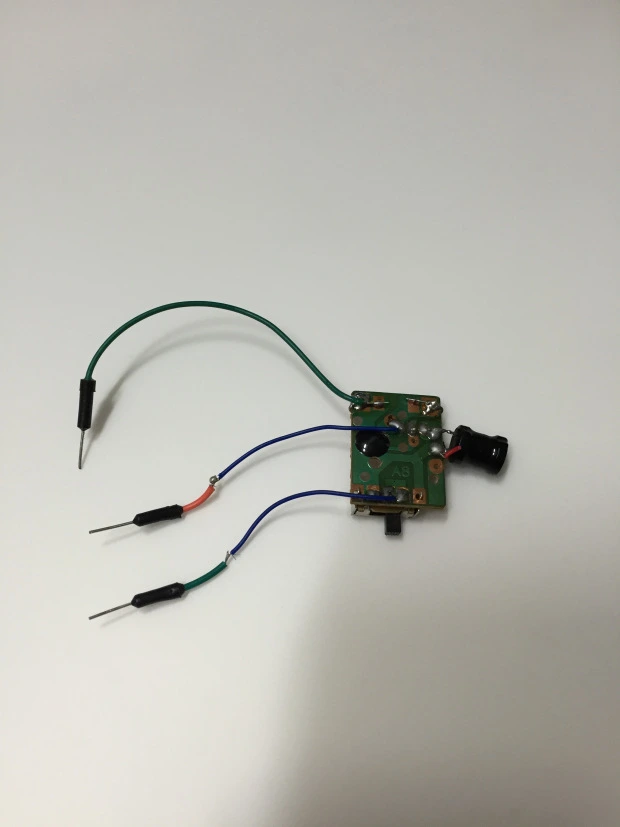

회로를 천천히 잘 보면 대충 필요없는것들 없애고 핵심만 남기면 이렇게 됩니다.
중간에 5V, 밑에 Gnd, 그리고 홀센서의 중간에서 선을 빼서 아날로그로 입력받으면 그 변화를 감지 할 수 있겠지요. ^^ 이히히

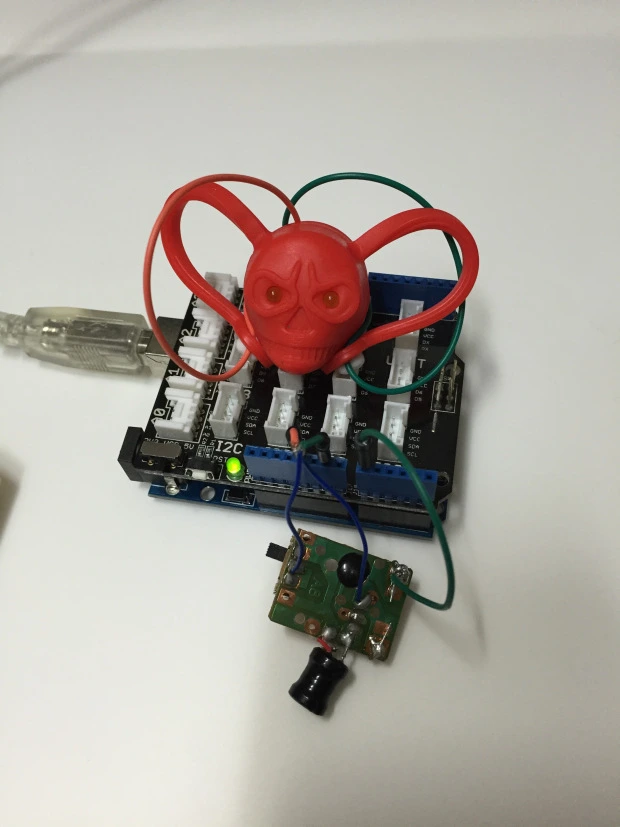

따라서 Led하나 연결하고 이녀석도 연결하면 준비끝입니다.
참고 소스 :
https://github.com/dimplejuno/FunArduino/tree/master/DaisoDoor
시연 영상 :
https://instagram.com/p/6kRzj-NhMn/?taken-by=decsers
