왜 브롬톤을 사기로 했고 어쩌고는 다음에 제대로 얘기하고, 브롬톤을 산다고 핸들바 높이가 중간인 M바 모델 주문은 넣었는데 부품 입고에 약간 딜레이가 있어, 이참에 더 높은 H바로 바꿔 주문할까 말까 고민이 많다. 여러 정보를 수집했으나 2017년에 브롬톤이 전반적으로 지오메트리를 수정하는 바람에 과거 모델에만 해당하는 정보로 인해 혼란도 오고 그랬다.

자전거 치수의 기본이라고 할 수 있는 전장거리 (페달링하는 크랭크 축에서 핸들바 축까지 가로 거리) 및 스택 높이 (크랭크 축에서 핸들바 축까지 높이 거리) 같은 단순한 정보가 브롬톤 공식 웹사이트에 나와있지 않은 건지 참 아리송할 뿐이다.

공식 웹사이트에는 땅바닥에서 핸들바까지 잰 높이밖에 안 나와있다. 크랭크가 바닥에서 얼마나 떨어져 있는지, 핸들은 안장에서 얼마나 먼지 등등 따질 게 얼마나 많은데! 알아보기 위해 열심히 정보를 알아보다보니 흘러흘러 프랑스어로 된 포럼까지 가게 되고... 대학교 다닐 때 프랑스어를 전공했으나 자전거 용어는 하나도 몰라서 번역기의 도움을 받아서 읽었다(위기감이 느껴진다 공부 좀 해야겠다). 정말 꼼꼼하게도 신형, 구형 모델별로 또 모델에 라이저바를 달았을 때랑 플랫바를 달았을 때의 차이까지 재어 표를 제공해 준 유저가 있었다. 감사합니다.. 메흐시 보꾸... 튀 에 트헤 졍티.. 좋은 정보를 퍼오게 되어 저장 겸 공유해 본다.

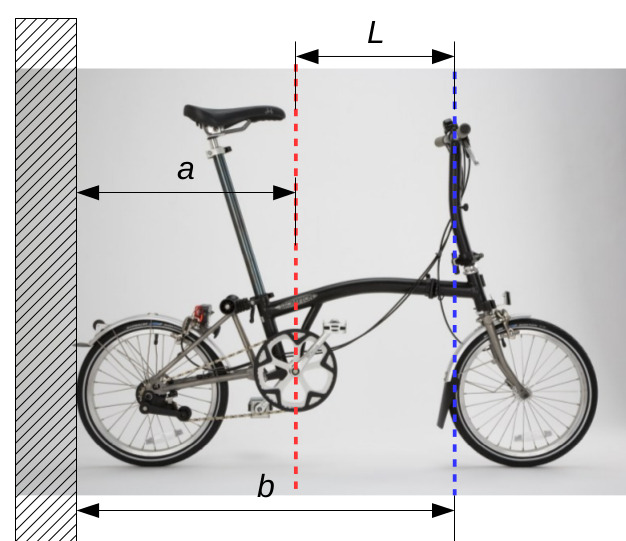

전장길이(L)를 나타낸 도표

M1 H1 : 구형 M, H 모델

M2 H2 : 신형(2017년 이후) 모델

L: 핸들바 축과 크랭크 축 사이 거리 (전장)

H: 핸들바 축과 크랭크 축 사이 높이 (스택)

핸들바 빼거나 플랫바 끼운 상태 모델별 치수

모델: H(스택), L(전장) mm

S: 644, 441

M1: 587, 410

H1: 650, 420

M2: 622, 435

H2: 677, 405

인터넷을 찾다 보니 구형 기준으로 브롬톤 사이즈를 설명한 블로그나 유튜브가 꽤 있다. 특히, 나는 숏다리 숏팔로서 전장 길이를 중심으로 골랐는데, 동네 브롬톤 가게에서 시승을 다 할 수 있었음에도 불구하고 M바만 시승해 보고 바로 주문을 넣은 것도 인터넷에서 M바가 가장 전장거리가 짧다는 정보를 봤기 때문이었다. 사실이 아니다. 이건 2017년 전에 나온 모델에 한정이고, 현재 2025년에는 사실 이 수치 하나만 봤을 때 H바가 가장 전장거리가 짧다.

S바와 신형 H바는 전장 차이가 3.5cm, S바와 신형 M바 차이는 6mm 정도 난다. 6mm는 무시할 수 있는 수준이라고 쳐도 3.5cm는 꽤 차이가 있다.

스택은 S바가 신형 M바보다 높다. 단지 플랫바를 끼워서 순정 상태에서는 포지션이 더 낮아질 뿐.. 수치만 놓고 단순히 생각하면 키가 큰 사람이라면 M 바보다 S바에 라이저를 달아 끼우는 게 포지션도 높이면서 전장거리도 확보할 수 있는 방법이 아닌가 싶다. 아래 라이저 핸들바를 끼운 치수도 보자. 스템과 핸들바 연결 부위에 약간 각이 생겨서 거리에 차이가 생긴다.

라이저바 끼운 상태 모델별 치수

모델: H(스택+핸들바높이), L(전장) mm

S: 폴딩시 간섭 생김으로 치수 없음

M1: 732, 355-405

H1: 795, 405

M2: 741, 435

H2: 797, 425

전장 길이 범위는 핸들바 각도 조절로 변경할 수 있는 범위를 나타낸다고 하는데, 핸들바의 각도를 그렇게 틀어도 스티어링에 문제가 없는가에 의문이 생긴다. 그렇게 타는 사람들도 멀쩡히 잘 다니는 것 같기는 하나 나는 첫째도 둘째도 안전이라 생각하여 그냥 90도로 놓고 탈 것 같다.

신형 M바 모델의 경우 위의 전장 수치와 아래 전장 수치에 차이가 없다. 신형 H바는 라이저바를 단 후에 2cm 나 전장이 길어졌는데 말이다. 이게 맞는 건가?

이 수치로 알 수 있는 것들

1) H바 스템에 플랫바를 달면 핸들 높이가 순정 M바 보다는 낮고 순정 S바보다는 높다. S: 644 (33mm 차이) < 플랫H: 677 < M: 741(64mm 차이)

2) S바 스템이 단순 전장길이는 가장 긴데 M과 큰 차이는 없다. H는 전장 길이 차이가 좀 있다. S와의 차이 36mm M과의 차이 30mm.

3) 핸들 바 제외 스템만 보면 S바가 M바보다 높다. 644 > 622(22mm 차이)

오늘은 여기까지! 도움되셨길 바라며 혹시 본인의 브롬톤으로 치수를 재봤더니 이 치수가 틀렸다면 댓글로 알려 주시면 감사드리겠습니다 :)
