by Master Seo May 23. 2020

361. IoT  Greengrass설정법 이해

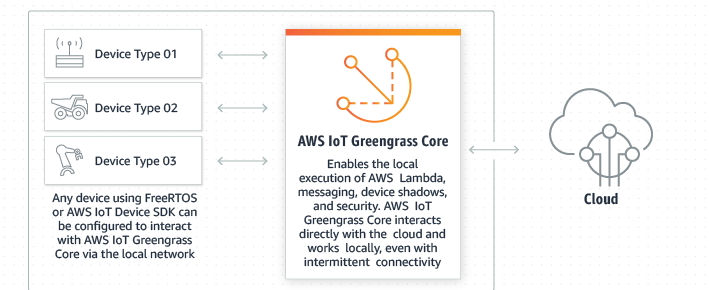

IoT Greengrass에서 디바이스는 클라우드에 연결하지 않고도

로컬 네트워크와 안전하게 통신하고 메시지를 교환할 수 있습니다




생성 순서.

<1>  Cloud9 접속하기. IoT 역할을 계정에 연결하기.

<2>  IoT Greengrass 에서 그룹을 만듬.

<3>  Greengress  Core  시작하기

<4> IoT  Device 생성 기기 등록

<5> 기기를  Greengrass  group에 추가하기

<6>  IoT 기기 정책 업데이트하기

<7>  Greengrass Core  에   접속하기

<8>  Subscription table 사용하기

<9>  배포

<10> Shadow service



<1>  Cloud9 접속하기. IoT 역할을 계정에 연결하기.

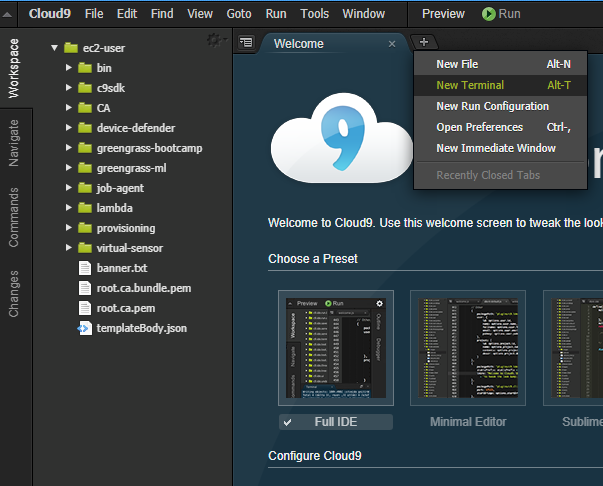

URL을  통해 미리 만들어진  cloud9 접속

Welcome  옆 + 클릭 >   New Terminal


1.

env

ROLE   확인.


2

형식)

$ aws greengrass associate-service-role-to-account --role-arn [YOUR SERVICE ROLE ARN] --region us-west-2


$  aws greengrass associate-service-role-to-account --role-arn arn:aws:iam::322191416637:role/qls-14032726-a9d5c90e58e096f1-IoTWSIoTServiceRole-3R9ZOPL63YG --region us-west-2


결과

{ "AssociatedAt": "2019-09-11T14:24:26Z" }


//  IoT 역할을 계정에 연결했다.




<2>  IoT Greengrass 에서 그룹을 만듬.


1.

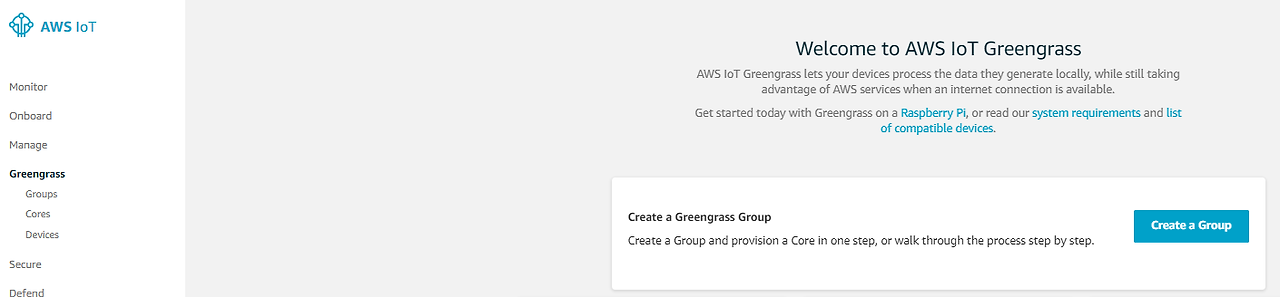

Service > iot Greengrass

Create  Group


2

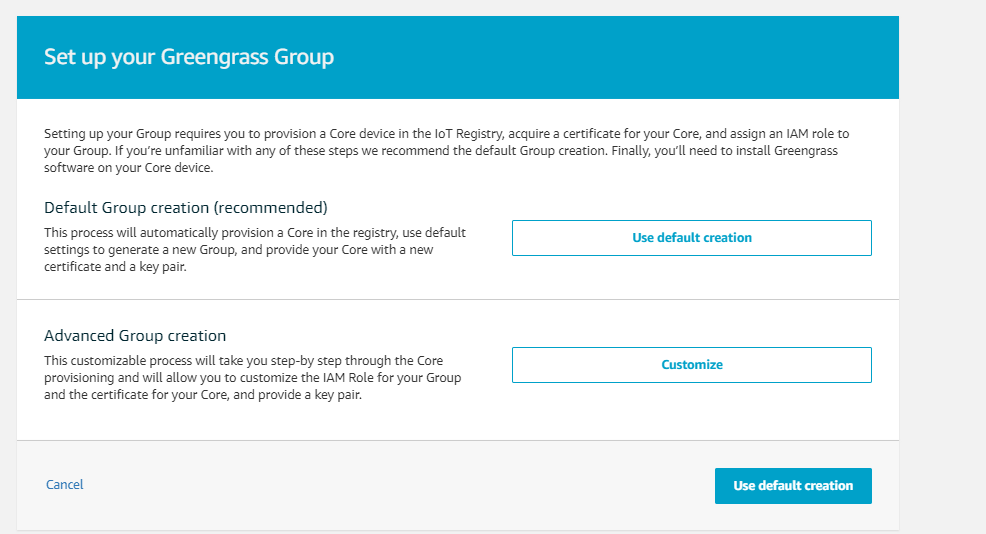

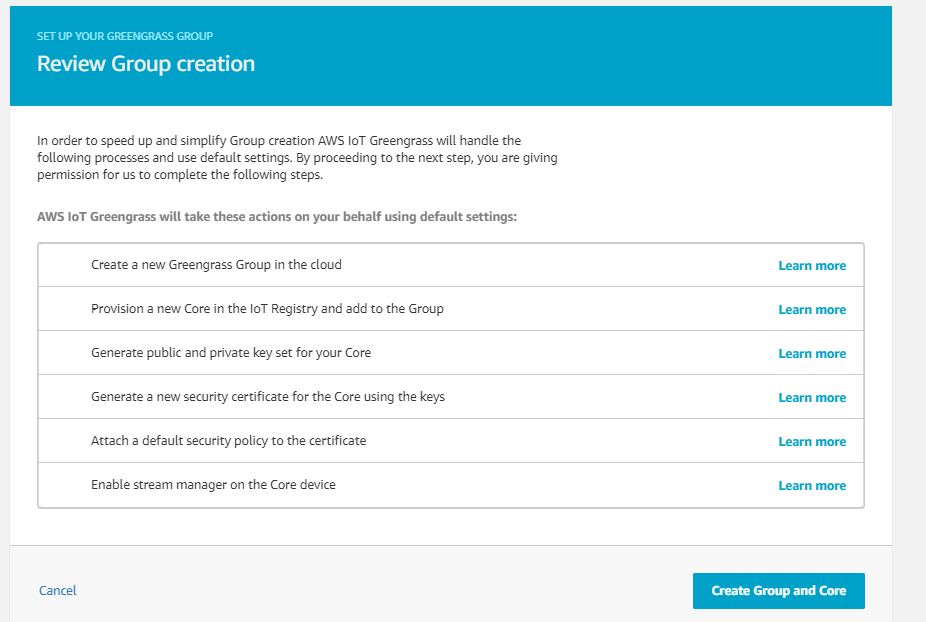

Use default create


3

group name :

traffic_controller


>  Create  Group and  Core



4

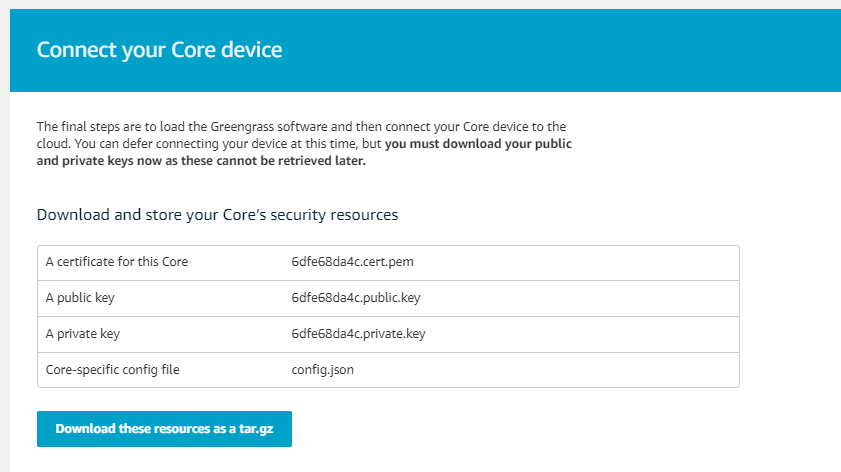

Download  these resources as a  tar.gz


5

Finish






<3> Greengress  Core  시작하기


1

pc  에 다운 로드 받은 파일을   cloud9   ec2-user  에   끌어다 놓는다.


2

ec2-user  폴더에서  압축풀기

$ sudo su -

# cd /home/ec2-user/

$  tar zxvf f8302eb291-setup.tar.gz -C /greengrass/

certs/f8302eb291.cert.pem

certs/f8302eb291.private.key

certs/f8302eb291.public.key

config/config.json


3

greengrass  데몬 실행하기

$

cd /greengrass/ggc/core/

$

sudo ./greengrassd start

Setting up greengrass daemon

Validating hardlink/softlink protection

Waiting for up to 1m10s for Daemon to start


Greengrass successfully started with PID: 25232


[root@ip-192-168-128-125 core]# ps -ef |grep greengrassd

root     25232     1  0 13:31 pts/3    00:00:00 /greengrass/ggc/packages/1.10.0/bin/daemon -core-dir /greengrass/ggc/packages/1.10.0 -greengrassdPid 25229

root     25251  4092  0 13:31 pts/3    00:00:00 grep --color=auto greengrassd





<4> IoT  Device 생성 , 기기 등록


1

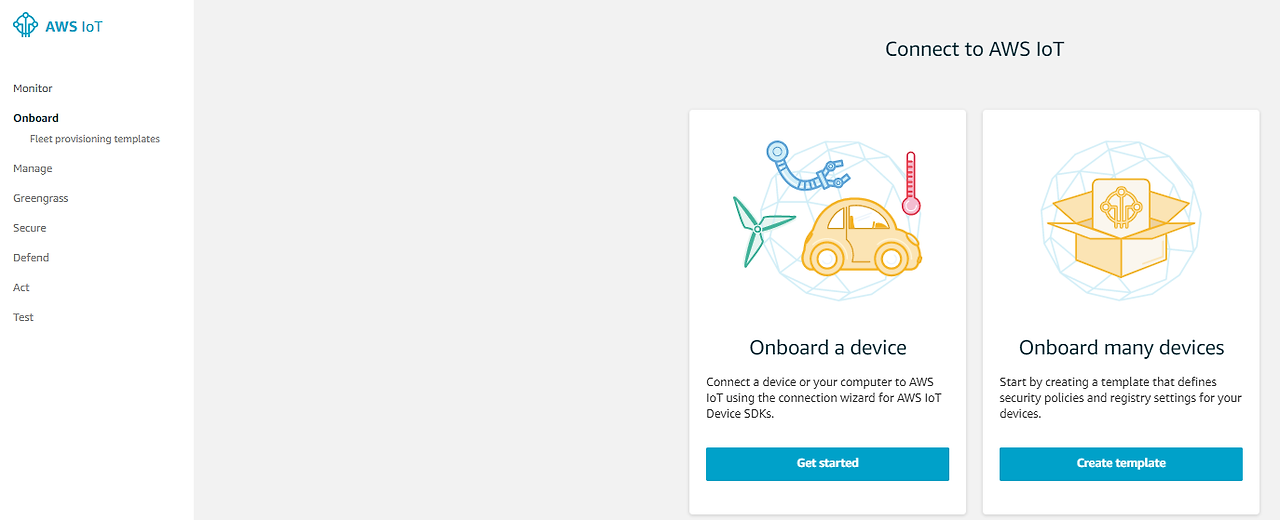

Services > IoT core  >  Onboard >   Onboard a device > Get start >


2

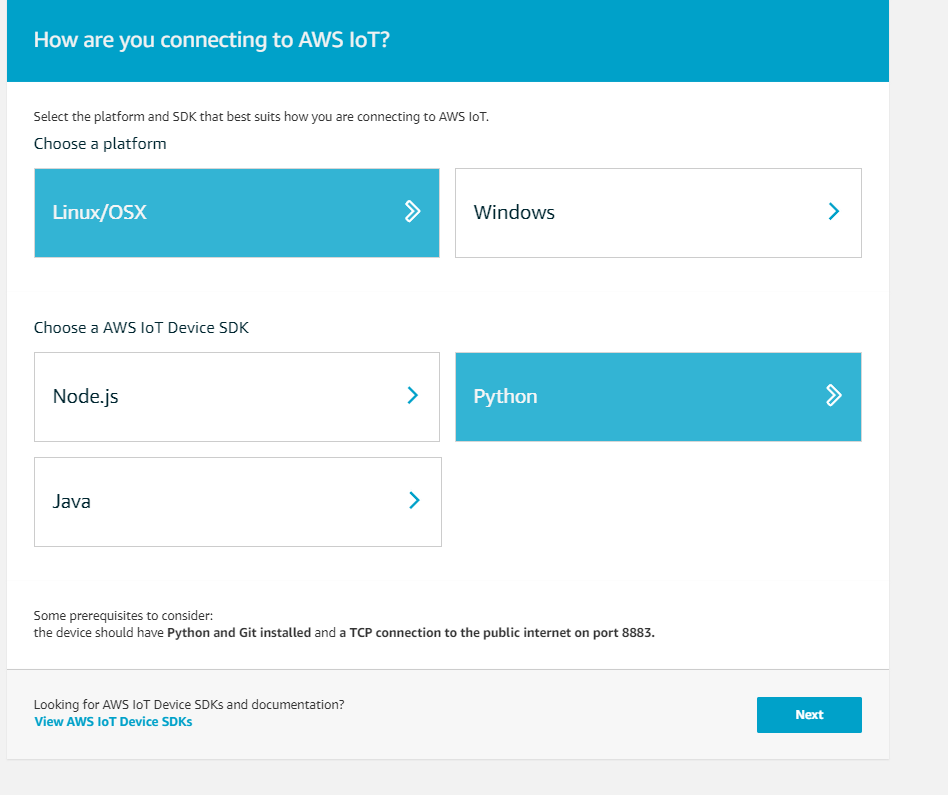

Llinux/OSX   >  Python


3

name :

traffic_light


4

Linux/OSX 클릭해 다운로드 한다. > Next Step


5

다운로드 받은  zip파일 이름을  traffic_light_kit.zip   로 변경한다.


6

다운로드 받은  zip  파일을  Drag & Drop 으로   cloud9에 올리자.

ec2-user/greengrass-bootcamp/traffic_light/   에 올리자.



7

터미털에서

압축풀기

cd   /home/ec2-user/greengrass-bootcamp/traffic_light

unzip traffic_light_kit.zip

$  chmod +x start.sh

$  sudo ./start.sh




8

Ctrl + C 로 중지하기


/////////////////////////////////////////////////////////////////


9

IOT  Core  로 돌아기서

 Onboard > Get Start  > Linux  >  python  >  Name :  motion_sensor

> download   >   이름  변경   motion_sensor_kit.zip



10

cloud 9 에서

/home/ec2-user/greengrass-bootcamp/motion_sensor  에    Drag and Drop 으로  올려 압축 풀기.


11

cd   /home/ec2-user/greengrass-bootcamp/motion_sensor

unzip motion_sensor_kit.zip

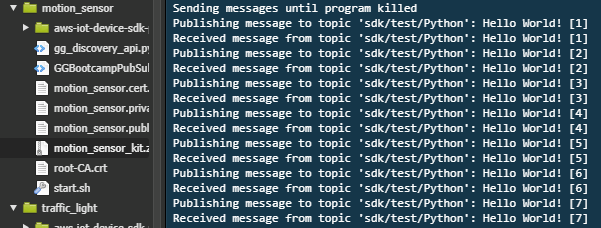

12

chmod +x start.sh

sudo ./start.sh

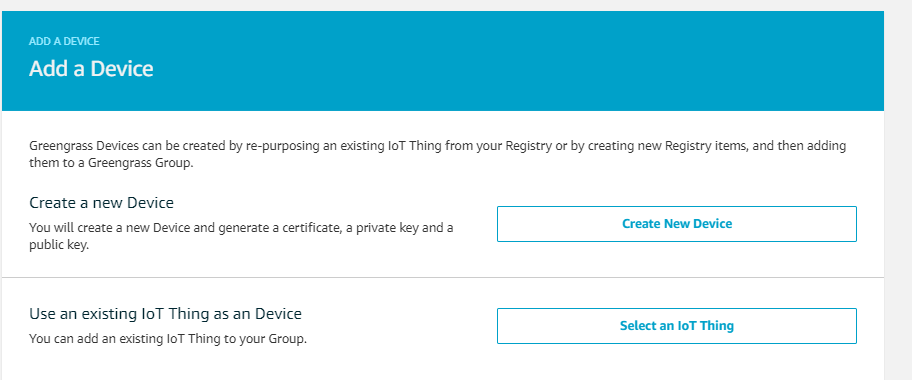

<5> 기기를    Greengrass group에 추가하기


IoT Core  > greengrass  > group >  traffc_controller  > device  >  add device > selete an iot thing  > 선택  > finish


add device > selete an iot thing  >    기기 A  선택  > finish

add device > selete an iot thing  >   기기 B  선택  > finish




<6> IoT기기 정책 업데이트하기


1

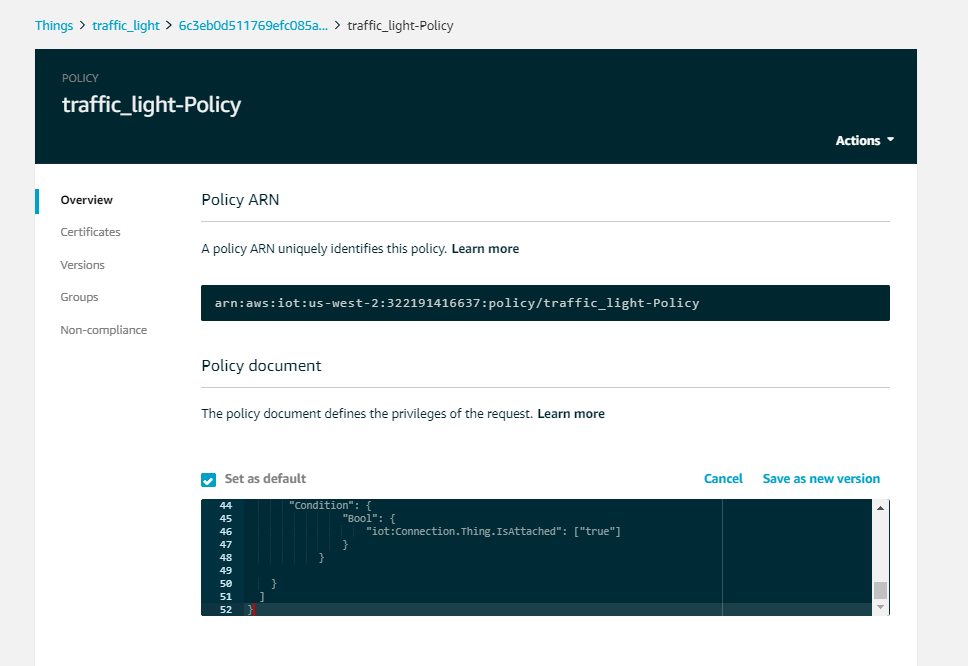

device  > traffice-light thing  > security  > cetificate  > policies >  traffice-light-policy > policy docment   >  edit policy document

정책 업데이트

xxxxxxxxxxxxxxxxxxxx

> Save a new version



2.

Things  > motion_sensor  > security    >  certi  policy   > motion_sensor-policy  > Edit policy doc

정책

 xxxxxxxxxxxxxxxxxxxxxxxx

> Save as new version





<7>  Greengrass core  에   접속하기


1.

cloud9  에서


wget   https://s3-us-west-2.amazonaws.com/us-west-2-aws-training/awsu-spl/spl-240/1.0.3.prod/scripts/GGBootcampPubSubLight.py


GGBootcampPubSubLight.py



2

https://s3-us-west-2.amazonaws.com/us-west-2-aws-training/awsu-spl/spl-240/1.0.3.prod/scripts/GGBootcampPubSubSensor.py


GGBootcampPubSubSensor.py

//  추가 설정

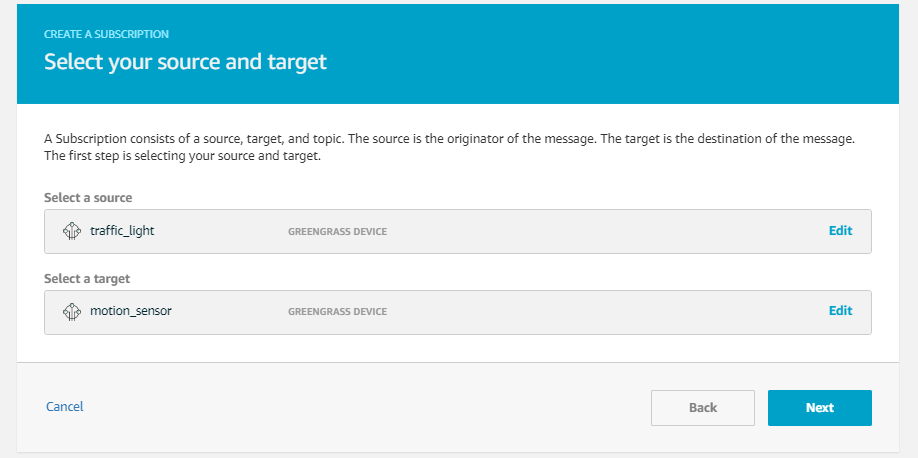

<8>  Subscription table 사용하기

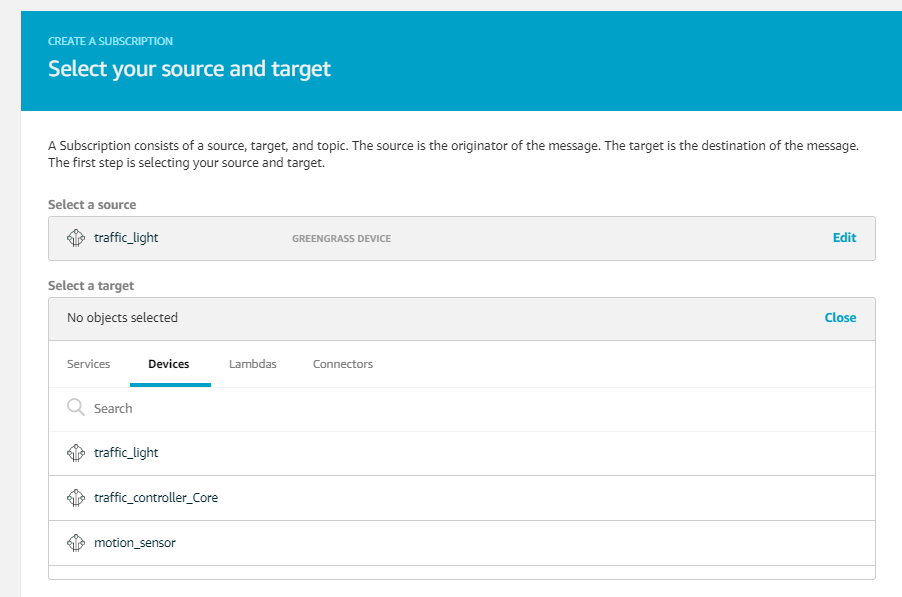

Things >  group >  traffic_controller  >  subscrption  >  add  subscrption >

Select a source : devices 텝 >  traffic_light

Selete target :  devices 탭  >  motion_sensor

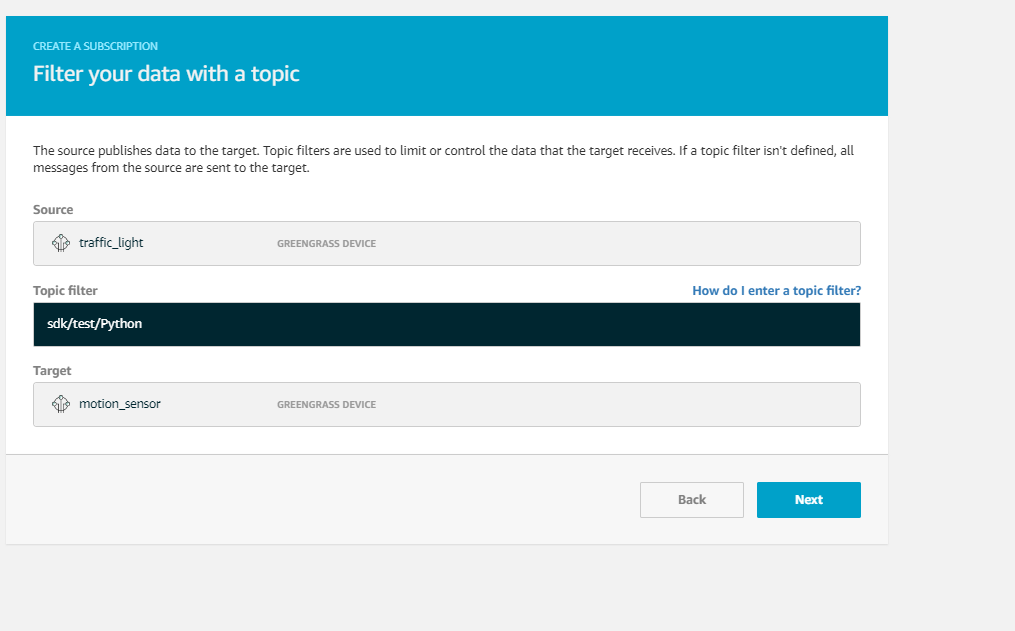

Topic Filter

sdk/test/Python






완료




<9> 배포



1

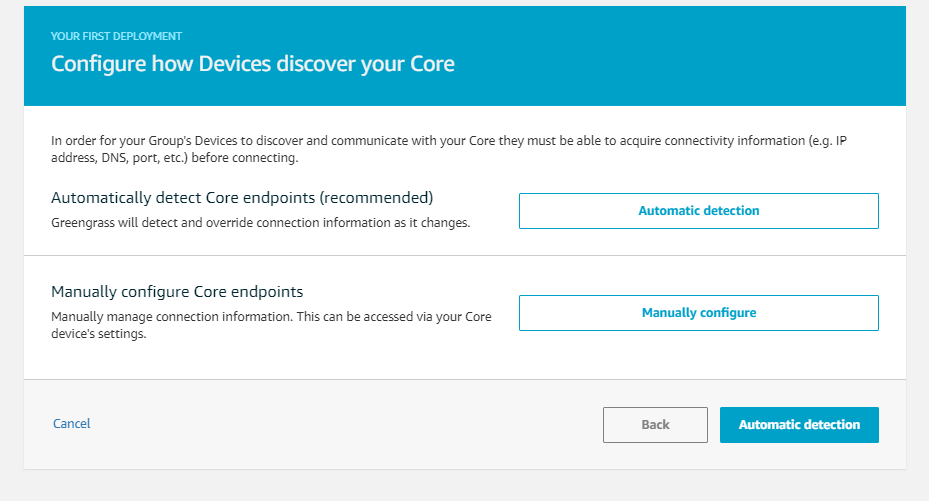

IoT Greengrass   >   group >   xxxxxxx >  화면 오른쪽위   Action >  Deploy  > automatic detection 클릭

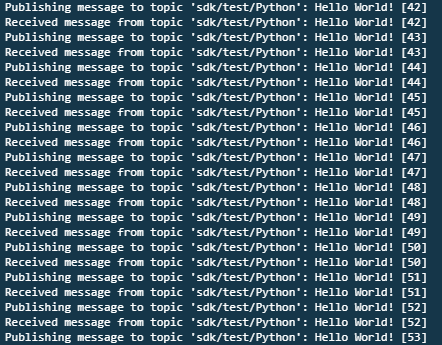

2

cloud9 에서


cd ~/greengrass-bootcamp/motion_sensor/

sudo ./start.sh


cd ~/greengrass-bootcamp/traffic_light/

sudo ./start.sh




<10> shadow service

디바이스의 현재 상태 정보를 저장 및 검색하는 데 사용되는 JSON 문서입니다.


shadow섀도우를 사용하여 디바이스가 인터넷에 연결되어 있는지 여부와 상관없이 MQTT 또는 HTTP를 통해 디바이스의 상태를 가져오고 설정할 수 있습니다

https://docs.aws.amazon.com/ko_kr/iot/latest/developerguide/iot-device-shadows.html


1

iot core

greengrass group > traffic_controller >subscriptions  > add subscription


2

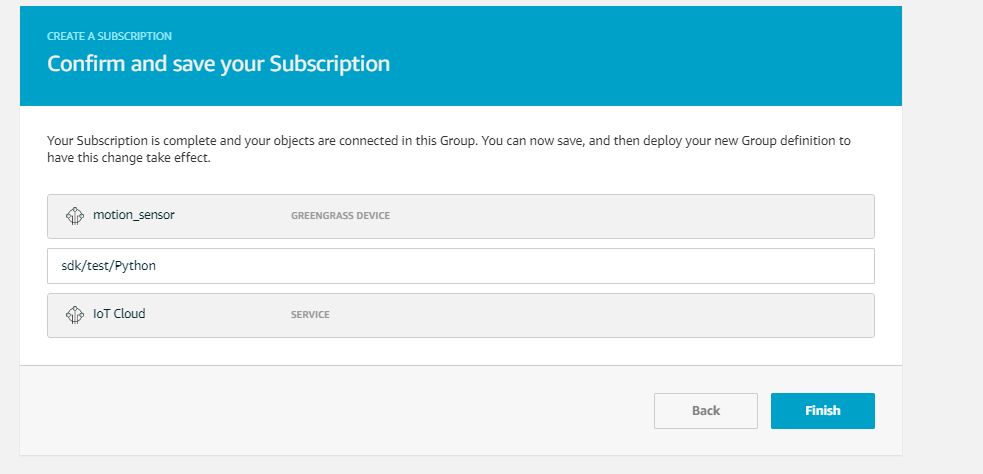

select a source  > device >  motion_sensor

selete a target  > service   > iot cloud


next >  topic filter  >   sdk/test/Python  >  Next  > Finish



Action  >  deploy



//////////////////


4

sercvice   > iot Coce  > Test   >  subcription to a topic   :  sdk/test/Python


7

Green glass  >  group  >   traffice controller group  >  devices   > traffic_light  > sync to the cloud


8

Subscriptions  >  Add Subscriptions  >  select a source  > device  > traffic_light

selete a target  > service  > Local shadow service

topic filter   >

$aws/things/traffic_light/shadow/#

>  finish



9

Add Subscription

selete a source   >  serives  > local shadow service

selete a traget    >  device  > traffic_light

Next

topic filter  >

$aws/things/traffic_light/shadow/#

>  next    >   finish



10

Add Subscription

selete a source   >  device  > traffic_light

selete a target    >  serives   > Iot Cloud

topic filter  >

sdk/test/Python

>  next    >   finish



11

Action

Deploy



12

IoT core

Test

Subscription topic

sdk/test/Python



감사합니다.
