GWLB 구성3 : ALB사용, EP - EPS 구성


본 내용은 AWS 세미나 내용을  듣고 개인적으로  테스트하며 정리한 내용입니다.

내용이  틀릴수 있습니다.


GWLB

게이트 웨이 역할을 하는 로드 밸런서이다.

보안장비 구축시  게이트웨이 역할을 한다.

다음은 ALB사용, EP - EPS 로 구축법이다.

VPC1은 서비스 VPC , EP 사용한다.

GWLB VPC는 EndPoint Service사용한다. 보안 장비가 위치한다.


<1>  서비스 VPC1(EndPoint) --------- GWLB VPC (EndPoint Service)로 구축해보자

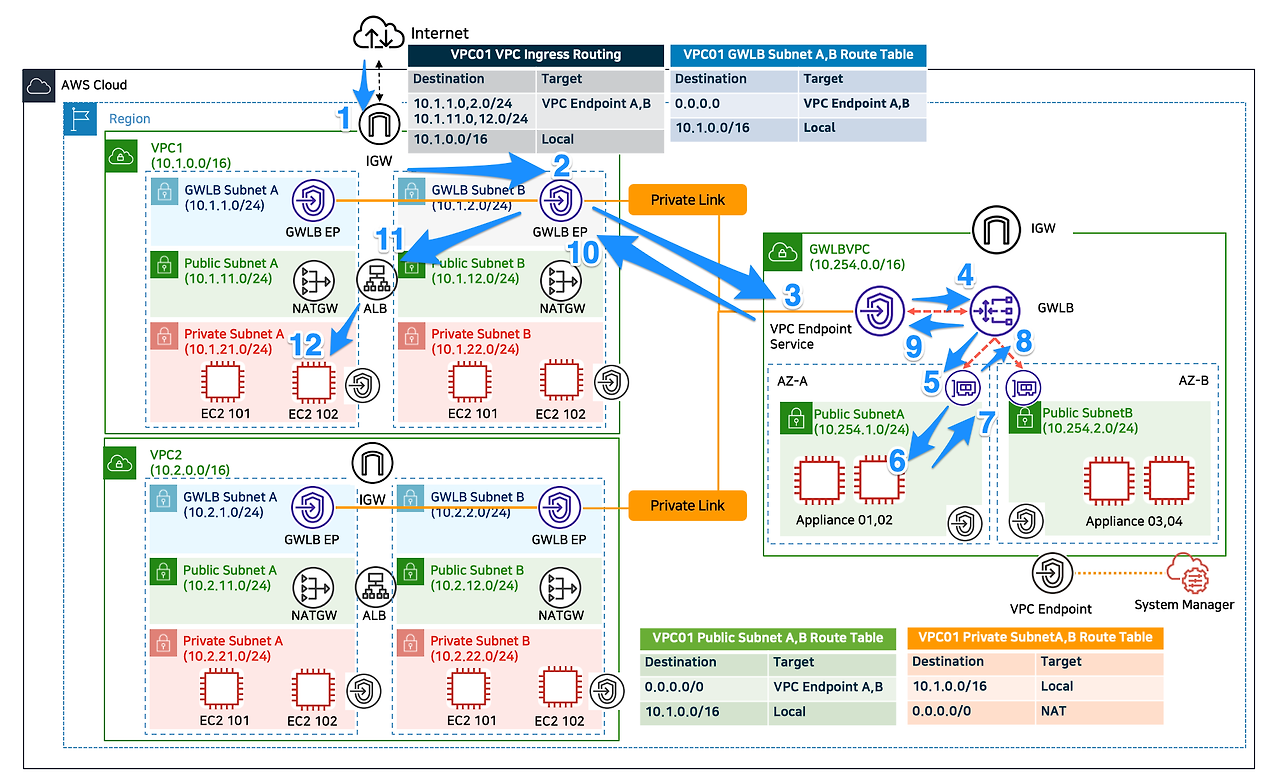

<2>  외부 유입 트래픽 경로 확인

<3>  보안장비가 있는 GWLB VPC 구성

<4>  외부에서 들어 오는 VPC1 구성



<1>  서비스 VPC1(EndPoint) --------- GWLB VPC (EndPoint Service)로 구축해보자


VPC1 구성  GWLB VPC구성  2 개로 나누어 구성 된다.

VPC1 구성  (Endpoint )-------   GWLB VPC구성 ( Endpoint Service  VPC -- GWLB -- 제네브 UDP 6801 보안 장비 )





<2>  외부 유입 트래픽 경로 확인


1



2

외부 유입은 IGW로 들어온다.

IGW-ingress 라우팅 테이블 설정으로 EP로 간다.

모든 유입 트래픽은 Firewall을 거쳐야 한다.


3

EP - EPS 로 가서 GWBP ---- Firewall 을 거친다.


4

다시 Endpoint로 리턴된다. (내부처리)


5

Public Subnet에  ALB접속

서비스 된다.





<3>  외부에서 들어 오는 VPC1 구성


1

외부 -- 서비스 VPC1 ---------------------------GWLB VPC구성 ( Endpoint Service  VPC -- GWLB -- 제네브 UDP 6801 보안 장비)



2

라우팅 테이블을 확인하자!!!


3

유입 동작

외부 -- 서비스 VPC1    IGW (인그레스 라우팅) -----EP ------------ EPS- GWLB----제네브 UDP 6801 보안 장비--------- 다시  VPC1 EP- ALB - EC2



4

IGW-ingress-rt ?

엣지 연결

+

GWLB Subnet과  Public Subet에 대해  EP로 가도록 한다.

목적지가 10.1.1.0/24   EP    - GWLB subnet 의 경우 - az-1

목적지가 10.1.2.0/24   EP    - GWLB subnet 의 경우 - az-2

목적지가 10.1.11.0/24   EP   -  Public subnet의 경우 az-1

목적지가 10.1.12.0/24   EP  -  Public subnet의 경우 az-2


6

GWLB-subnet-rt?

무조건 IGW로 가도록 한다.

0.0.0.0/0  igw



7

Public Routing ?

목적지 0.0.0.0/0 은 EP로 가도록 한다.

외부로 나가는건 모두 EP > EPS > GWLB > Firewall을 거진다.


8

Private rouing ?

0.0.0.0/0 NAT로 가도록 한다.


9

VPC > VPC Endpoint를 확인한다.


10

EC2 > ALB 확인




<4>  보안장비가 있는 GWLB VPC 구성


GWLB VPC구성 ( Endpoint Service  VPC ------ GWLB  제네브 UDP 6801 보안 장비 )


1

VPC > Endpoint Serivce 생성

서비스 이름

com.amazonaws.vpce.ap-northeast-1.vpce-svc-0f7xxxxxxx


2

GWLB 생성  =   LB 생성 필요 ,  타켓 그룹은 UDP 6081 , 제네브 터널링 지원장비 필수


3

참고 사이트

Endpoint Service

https://brunch.co.kr/@topasvga/1316


EP-EP Serice 구성

https://brunch.co.kr/@topasvga/1343





같이 볼만한 자료

https://brunch.co.kr/@topasvga/1795


감사합니다..
