by Master Seo May 17. 2023

EKS 8탄-3주차-EKS- Istio

EKS 8탄

본 내용은 CloudNet 주말 스터디 내용을 참고로 작성되었습니다.

https://gasidaseo.notion.site/gasidaseo/CloudNet-Blog-c9dfa44a27ff431dafdd2edacc8a1863

계속 테스트하며  내용과 설명이 업데이트 됩니다.



목표

Istio 이해



Istio는 유튜브를 통해 우선 공부를 하고 실습하자.




<1> 서비스 매시(Service Mesh)

<2> Envoy 소개

<3> ingressgateway 인입 구성 방안

<4> 샘플 어플리케이션 배포

<5> istio 삭제

<6> core dns



<1> 서비스 매시(Service Mesh)


https://layer5.io/service-mesh-landscape


1

기본 동작 : 파드 간 통신 경로에 프록시를 놓고 트래픽 모니터링이나 트래픽 컨트롤 → 기존 애플리케이션 코드에 수정 없이 구성 가능

트래픽 모니터링 : 요청의 '에러율, 레이턴시, 커넥션 개수, 요청 개수' 등 메트릭 모니터링, 특정 서비스간 혹은 특정 요청 경로로 필터링 → 원인 파악 용이!

트래픽 컨트롤 : 트래픽 시프팅(Traffic shifting), 서킷 브레이커(Circuit Breaker), 폴트 인젝션(Fault Injection), 속도 제한(Rate Limit)



2

아키텍처

https://istio.io/latest/docs/ops/deployment/architecture/




<2> Envoy 소개


1

L7 Proxy , Istio 의 Sidecar proxy 로 사용

https://www.envoyproxy.io/docs/envoy/latest/intro/life_of_a_request


2

용어

https://www.envoyproxy.io/docs/envoy/latest/intro/arch_overview/intro/terminology


3

작업용  ec2에  envoy 설치

https://www.envoyproxy.io/docs/envoy/latest/start/install


#

sudo rpm --import 'https://rpm.dl.getenvoy.io/public/gpg.CF716AF503183491.key'


curl -sL 'https://rpm.dl.getenvoy.io/public/config.rpm.txt?distro=el&codename=7' > /tmp/tetrate-getenvoy-rpm-stable.repo


sudo yum-config-manager --add-repo '/tmp/tetrate-getenvoy-rpm-stable.repo'


sudo yum makecache --disablerepo='*' --enablerepo='tetrate-getenvoy-rpm-stable' -y


sudo yum install getenvoy-envoy -y




# 확인

envoy --version

envoy  version: d362e791eb9e4efa8d87f6d878740e72dc8330ac/1.18.2/clean-getenvoy-76c310e-envoy/RELEASE/BoringSSL


# 도움말

envoy --help



4

Envoy proxy 실습


# 데모 config 적용하여 실행

curl -O https://www.envoyproxy.io/docs/envoy/latest/_downloads/92dcb9714fb6bc288d042029b34c0de4/envoy-demo.yaml


envoy -c envoy-demo.yaml




# 에러 출력되면서 실행 실패

error initializing configuration 'envoy-demo.yaml': Field 'connect_timeout' is missing in: name: "service_envoyproxy_io"



# (터미널1) connect_timeout 추가 후 다시 실행

sed -i'' -r -e "/dns_lookup_family/a\    connect_timeout: 5s" envoy-demo.yaml

envoy -c envoy-demo.yaml




## 출력 로그

[2021-12-13T12:20:25.981Z] "GET / HTTP/1.1" 200 - 0 4472 1140 1080 "-" "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/96.0.4664.93 Safari/537.36" "a6999dc1-5e5e-4029-89b7-331b081fca27" "www.envoyproxy.io" "52.220.193.16:443"

[2021-12-13T12:22:21.634Z] "GET / HTTP/1.1" 200 - 0 17228 247 121  "-" "curl/7.74.0" "39b7b07d-3f79-4e61-81b4-2944bd041535" "www.envoyproxy.io" "167.99.78.230:443"



# (터미널2) 정보 확인

ss -tnlp

State    Recv-Q  Send-Q    Local Address:Port   Peer Address:Port    Process

LISTEN   0       4096      0.0.0.0:10000        0.0.0.0:*            users:(("envoy",pid=8007,fd=18),("envoy",pid=8007,fd=16))



# 접속 테스트

curl -s http://127.0.0.1:10000 | grep -o "<title>.*</title>"

<title>Envoy Proxy - Home</title>



# 자신의PC(웹브라우저)에서 작업용EC2 접속 확인 >> 어느 사이트로 접속이 되는가?

echo -e "Envoy Proxy Demo = http://$(curl -s ipinfo.io/ip):10000"



# 연결 정보 확인

ss -tnp



# (터미널1) envoy 실행 취소(CTRL+C) 후 (관리자페이지) 설정 덮어쓰기 - 링크


cat <<EOT> envoy-override.yaml


admin:


  address:

    socket_address:

      address: 0.0.0.0

      port_value: 9902

EOT


envoy -c envoy-demo.yaml --config-yaml "$(cat envoy-override.yaml)"




# 웹브라우저에서 http://192.168.10.254:9902 접속 확인!



# 자신의PC(웹브라우저)에서 작업용EC2 접속 확인 >> 어느 사이트로 접속이 되는가?

echo -e "Envoy Proxy Demo = http://$(curl -s ipinfo.io/ip):9902"





<3>  ingressgateway 인입 구성 방안


1

 NLB → istio-ingressgateway

 ALB → istio-ingressgateway




NLB(IP mode) → istio-ingressgateway : 파드 IP로 직접 연결, Client IP 수집 시 PPv2 활성화 및 envoy 옵션 수정 필요 - 링크



    *ALB(Instance mode) → (NodePort) istio-ingressgateway : 노드의 NodePort로 연결(약간 비효율적인 연결 가능), Client IP는 XFF로 수집


    ALB(IP mode) → istio-ingressgateway : 가능 할 것으로 보임, 테스트 해 볼 것

아래 Istio 실습 전 사전 준비 사항 : AWS LoadBalancer Controller, ExternanDNS





2

설치 : k8s 1.23~1.26은 istio 1.17 지원됨


버전

https://istio.io/latest/docs/releases/supported-releases/#support-status-of-istio-releases


설치

https://istio.io/latest/docs/setup/getting-started/


운영

https://istio.io/latest/docs/setup/install/operator/


workshop

https://archive.eksworkshop.com/advanced/310_servicemesh_with_istio/




3

# istioctl 설치


ISTIOV=1.17.2


curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV TARGET_ARCH=x86_64 sh -

tree istio-$ISTIOV -L 2


cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl


istioctl version --remote=false

1.17.2



4

# (default 프로파일) 컨트롤 플레인 배포 - 링크 Customizing


istioctl profile list

Istio configuration profiles:

    ambient

    default

    demo

    empty

    external

    minimal

    openshift

    preview

    remote



istioctl profile dump default | yh

istioctl profile dump --config-path components.ingressGateways

istioctl profile dump --config-path values.gateways.istio-ingressgateway


istioctl install --set profile=default -y



5

# 설치 확인

kubectl get-all -n istio-system


kubectl get all -n istio-system


kubectl get crd  | grep istio.io | sort


authorizationpolicies.security.istio.io      2023-05-02T12:22:17Z

destinationrules.networking.istio.io         2023-05-02T12:22:17Z

envoyfilters.networking.istio.io             2023-05-02T12:22:17Z

gateways.networking.istio.io                 2023-05-02T12:22:17Z

istiooperators.install.istio.io              2023-05-02T12:22:17Z

peerauthentications.security.istio.io        2023-05-02T12:22:17Z

proxyconfigs.networking.istio.io             2023-05-02T12:22:17Z

requestauthentications.security.istio.io     2023-05-02T12:22:17Z

serviceentries.networking.istio.io           2023-05-02T12:22:17Z

sidecars.networking.istio.io                 2023-05-02T12:22:17Z

telemetries.telemetry.istio.io               2023-05-02T12:22:17Z

virtualservices.networking.istio.io          2023-05-02T12:22:17Z

wasmplugins.extensions.istio.io              2023-05-02T12:22:17Z

workloadentries.networking.istio.io          2023-05-02T12:22:17Z

workloadgroups.networking.istio.io           2023-05-02T12:22:17Z



6

# NodePort로 변경

kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"type":"NodePort"}}'



7

# 확인

kubectl get svc,ep -n istio-system istio-ingressgateway

NAME                   TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)                                      AGE

istio-ingressgateway   NodePort   10.100.247.44   <none>        15021:32609/TCP,80:30479/TCP,443:31783/TCP   92m


NAME                             ENDPOINTS                                                AGE

endpoints/istio-ingressgateway   192.168.2.15:15021,192.168.2.15:8080,192.168.2.15:8443   99m



8

# istio-ingressgateway 의 envoy 버전 확인


kubectl exec -it deploy/istio-ingressgateway -n istio-system -c istio-proxy -- envoy --version

envoy  version: d799381810ae54f1cccb2a9ae79d9c6191ca2c83/1.25.4-dev/Clean/RELEASE/BoringSSL


envoy  version: d799381810ae54f1cccb2a9ae79d9c6191ca2c83/1.25.4-dev/Clean/RELEASE/BoringSSL

envoy  version: d799381810ae54f1cccb2a9ae79d9c6191ca2c83/1.25.4-dev/Clean/RELEASE/BoringSSL



9

kubectl get svc -n istio-system istio-ingressgateway -o jsonpath={.spec.ports[*]} | jq


{

  "name": "status-port",

  "nodePort": 30159,

  "port": 15021,

  "protocol": "TCP",

  "targetPort": 15021

}

{

  "name": "http2",

  "nodePort": 31215,

  "port": 80,

  "protocol": "TCP",

  "targetPort": 8080

}

{

  "name": "https",

  "nodePort": 30431,

  "port": 443,

  "protocol": "TCP",

  "targetPort": 8443

}



10

kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].ports[*]} | jq


{

  "containerPort": 15021,

  "protocol": "TCP"

}

{

  "containerPort": 8080,

  "protocol": "TCP"

}

{

  "containerPort": 8443,

  "protocol": "TCP"

}

{

  "containerPort": 15090,

  "name": "http-envoy-prom",

  "protocol": "TCP"

}



11

kubectl get deploy/istio-ingressgateway -n istio-system -o jsonpath={.spec.template.spec.containers[0].readinessProbe} | jq


{

  "failureThreshold": 30,

  "httpGet": {

    "path": "/healthz/ready",

    "port": 15021,

    "scheme": "HTTP"

  },

  "initialDelaySeconds": 1,

  "periodSeconds": 2,

  "successThreshold": 1,

  "timeoutSeconds": 1

}




12

#

HPORT=$(kubectl get service istio-ingressgateway -n istio-system -o jsonpath='{.spec.ports[?(@.name=="status-port")].nodePort}')



# 사용 리전의 인증서 ARN 확인

aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text

CERT_ARN=$(aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text)

echo $CERT_ARN



13

# 배포

curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/aews/istioingress.yaml

MyDomain=$MyDomain HPORT=$HPORT CERT_ARN=$CERT_ARN envsubst < istioingress.yaml | kubectl apply -f -



14

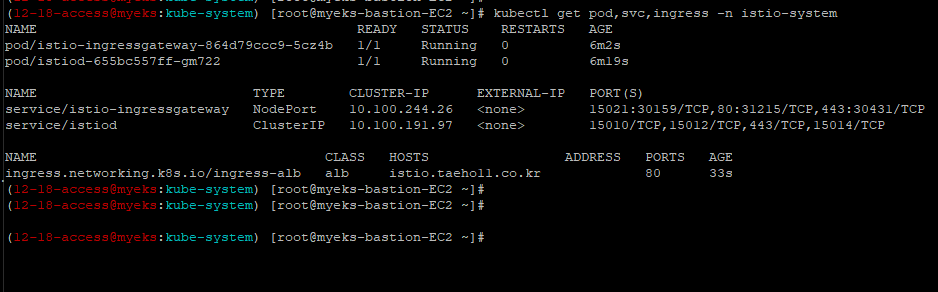

# 확인

kubectl get pod,svc,ingress -n istio-system




15

# istioingress 접속 시도

echo "https://istio.${MyDomain}"

https://istio.taeho11.co.kr



# Auto Injection with namespace label : 해당 네임스페이스에 생성되는 모든 파드들은 istio 사이드카가 자동으로 winjection 됨



# mutating Webhook admisstion controller 사용

kubectl label namespace default istio-injection=enabled

namespace/default labeled



kubectl get ns -L istio-injection

NAME                STATUS   AGE     ISTIO-INJECTION

amazon-cloudwatch   Active   53m

default             Active   4h37m   enabled

istio-system        Active   8m57s

kube-node-lease     Active   4h37m

kube-public         Active   4h37m

kube-system         Active   4h37m

monitoring          Active   34m


...





<4> 샘플 어플리케이션 배포


1

https://istio.io/latest/docs/examples/bookinfo/


2

모니터링

https://tisdev.tistory.com/2



3

4개의 마이크로서비스로 구성 : Productpage, reviews, ratings, details

Reviews 서비스는 v1, v2, v3 세 개의 버전이 있고 v2, v3 버전의 경우 Ratings 서비스에 접소갛여 도서에 대한 5단계 평가를 가져옴.

Reviews 서비스의 차이는, v1은 Rating 이 없고, v2는 검은색 별로 Ratings 가 표시되며, v3는 색깔이 있는 별로 Ratings 가 표시됨.



4

구성

https://istio.io/latest/docs/examples/bookinfo/



5

설치

# 설치

tree istio-$ISTIOV/samples/bookinfo/platform/kube/


cat istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml | yh


kubectl apply -f istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml



6

# 설치 확인

kubectl get pod,svc


# ratings 파드에서 exec(curl)로 productpage 접속하여 정상 동작 확인

# kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}'

kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"

<title>Simple Bookstore App</title>



7

# 실제 요청을 받기 위해 Gateway, VirtualService 생성

# Istio Gateway(=gw)/VirtualService(=vs) 설정 정보를 확인

# virtual service 는 다른 네임스페이스의 서비스(ex. svc-nn.<ns>)도 참조할 수 있다


cat istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml | yh


kubectl apply -f istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml


kubectl get gateway,virtualservices

NAME                                           AGE

gateway.networking.istio.io/bookinfo-gateway   9s

NAME                                          GATEWAYS               HOSTS   AGE

virtualservice.networking.istio.io/bookinfo   ["bookinfo-gateway"]   ["*"]   9s



8

# 외부 접속 주소 확인

echo "https://istio.${MyDomain}/productpage"

https://istio.taeho11.co.kr/productpage



9

# 접속 확인 >> 웹 브라우저 접속 후 새로고침으로 별점 부분 확인!

curl -I https://istio.${MyDomain}/productpage


curl -s https://istio.${MyDomain}/productpage | grep -o "<title>.*</title>"

<title>Simple Bookstore App</title>



10

# productpage 파드의 istio-proxy 로그 확인 : Access log 가 나오지 않는다!

kubectl logs -l app=productpage -c istio-proxy -f



11

# Using Telemetry API : envoy 에 access log 활성화



kubectl apply -f - <<EOF

apiVersion: telemetry.istio.io/v1alpha1

kind: Telemetry

metadata:

  name: mesh-default

  namespace: istio-system

spec:

  accessLogging:

    - providers:

      - name: envoy

EOF


# 확인

kubectl get telemetries -n istio-system

NAME           AGE

mesh-default   9s



12

# productpage 파드의 istio-proxy 로그 확인 : Access log 가 출력된다! : Default access log format - 링크


kubectl logs -l app=productpage -c istio-proxy -f

[2022-02-16T17:56:20.030Z] "GET /reviews/0 HTTP/1.1" 200 - via_upstream - "-" 0 375 11 11 "-" "curl/7.68.0" "c1921f78-c8de-4445-a026-360b5dd6f51d" "reviews:9080" "172.16.184.6:9080" outbound|9080||reviews.default.svc.cluster.local 172.16.158.7:55410 10.101.97.213:9080 172.16.158.7:34590 - default

[2022-02-16T17:56:20.020Z] "GET /productpage HTTP/1.1" 200 - via_upstream - "-" 0 5179 23 23 "192.168.10.254" "curl/7.68.0" "c1921f78-c8de-4445-a026-360b5dd6f51d" "www.gasida.dev:30858" "172.16.158.7:9080" inbound|9080|| 127.0.0.6:55471 172.16.158.7:9080 192.168.10.254:0 outbound_.9080_._.productpage.default.svc.cluster.local default






<5> istio 삭제


1

# addon 제거

kubectl delete -f istio-$ISTIOV/samples/addons



2

# 북인포와 vs/gw 제거

kubectl delete -f istio-$ISTIOV/samples/bookinfo/networking/bookinfo-gateway.yaml

kubectl delete -f istio-$ISTIOV/samples/bookinfo/platform/kube/bookinfo.yaml



3

# istio 제거

kubectl delete -f istioingress.yaml

istioctl uninstall -y --purge

kubectl delete namespace istio-system

kubectl label namespace default istio-injection-




<6> core dns


https://www.nslookup.io/learning/the-life-of-a-dns-query-in-kubernetes/





https://brunch.co.kr/@topasvga/3217


 감사합니다.
