by Youjin Shin ㅣ 신유진 Nov 20. 2023

통계청의 이상한 차트를 개선해 보자

2023년 9월 온라인쇼핑동향을 데이터시각화로

통계청은 분기별로 온라인쇼핑 동향에 대한 정보를 제공합니다. 2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향자료에 따르면, 총 온라인쇼핑 거래액은 19조 177억 원으로 전년 동월 대비 9.6%가 증가하였습니다. 이 외에도 운영형태, 상품범위, 지역 등에 따른 상세한 분석 내용도 확인할 수 있습니다. 하지만, 이러한 정보들이 차트로는 제대로 전달되지 않는 것 같네요. 데이터 시각화의 관점에서 이 차트들의 어떤 부분이, 어떻게 개선되면 좋을지 살펴보도록 하겠습니다.

3D 차트는 정보를 왜곡한다

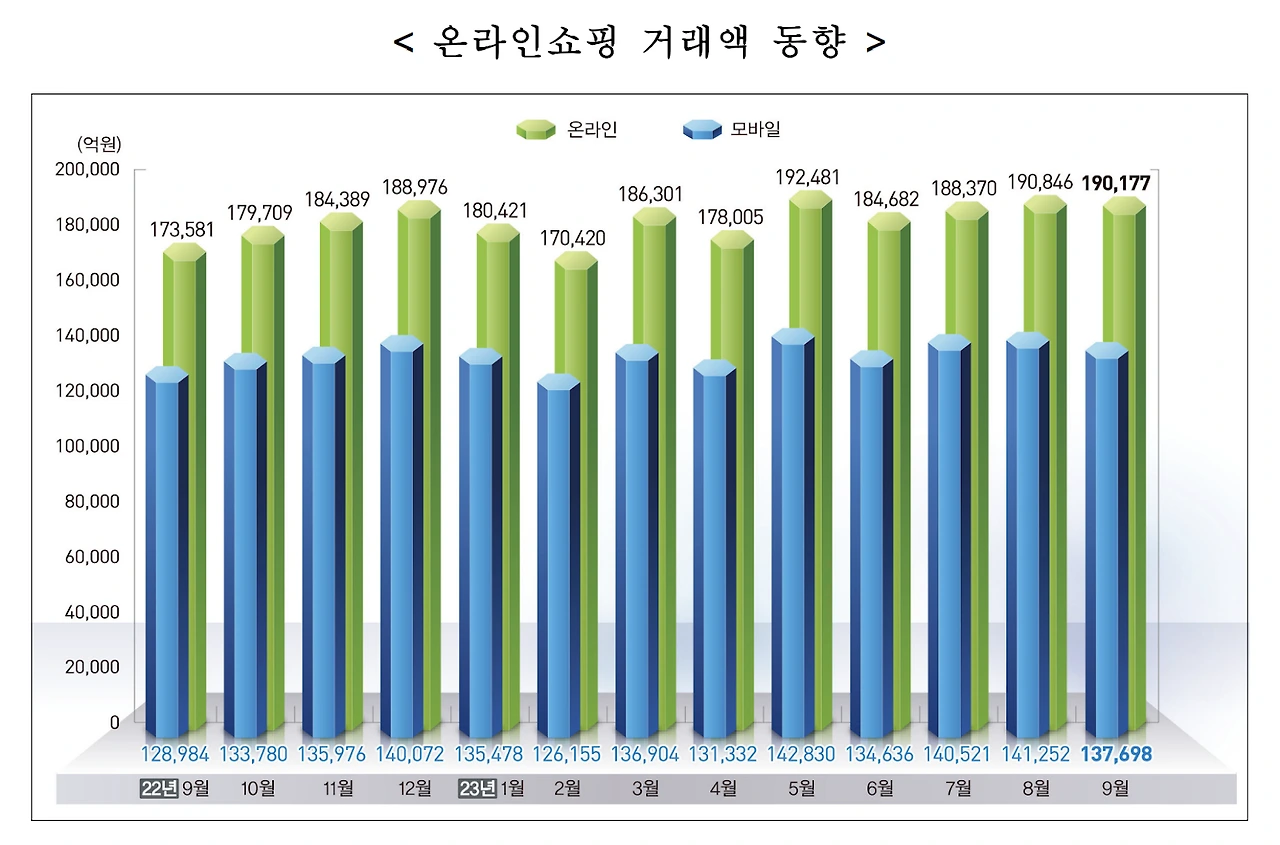

다음은 온라인쇼핑 거래액을 보여주는 차트입니다. 2022년 9월부터 2023년 9월까지의 월별 총 온라인쇼핑 거래액과 모바일쇼핑 거래액 정보를 3D 막대그래프로 나타내었습니다. 다만, 이 3D 막대그래프는 시각적으로 왜곡된 정보를 제공할 수 있습니다. 그 이유는 뭘까요?

출처: 2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향

첫째, 높이를 가늠하기 어렵다.

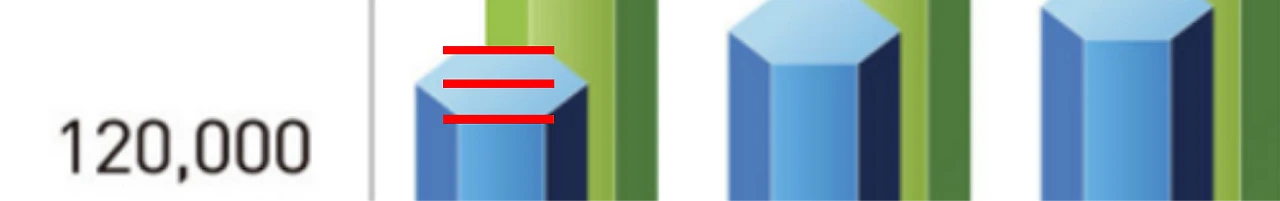

아래는 위의 차트 중 일부를 확대한 것입니다. 왼쪽의 숫자는 Y축 레이블입니다. 모바일거래량을 의미하는 파란색 막대그래프 중 첫 번째 막대의 높이를 가늠해 봅시다. 육각형으로 보이는 막대의 끝 부분 어디를 Y축 레이블과 비교해 읽어야 할까요? 가늠할 수 있는 높이 부분을 빨간 줄로 표시해 보았는데요. 이렇듯 해석의 여지가 많습니다. 즉, 3D 막대그래프는 높이에 대한 직관적인 정보 전달이 어렵고 이에 따른 정보의 왜곡이 생길 수 있습니다.

출처: 2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향

둘째, 차트 정보의 과부하

3D 그래프는 종종 불필요한 정보를 추가하여 시각적으로 복잡하게 만듭니다. 이는 간단한 데이터 세트조차 복잡하게 보이게 하여 이해를 방해할 수 있습니다. 특히나 위의 차트의 경우, 정보의 전달과 관련 없는 그림자 효과 등을 과도하게 사용하고 있네요. 3D 그래프가 매력적으로 보일 수 있지만, 이것이 정보의 정확한 전달보다 우선되어서는 안 됩니다.

셋째, 가려짐의 문제

3D 차트를 만들면, 관점에 따라 차트의 일부분이 가려지기도 합니다. 위의 차트에서는 온라인쇼핑 거래액(연두색) 막대의 일부분이 모바일쇼핑 거래액(파란색) 막대에 가려있네요. 우리는 막대그래프를 볼 때 그 면적을 통해 값을 직관적으로 인식합니다. 때문에, 이 경우 막대가 가려짐으로써 정보가 왜곡되어 전달될 수 있습니다.

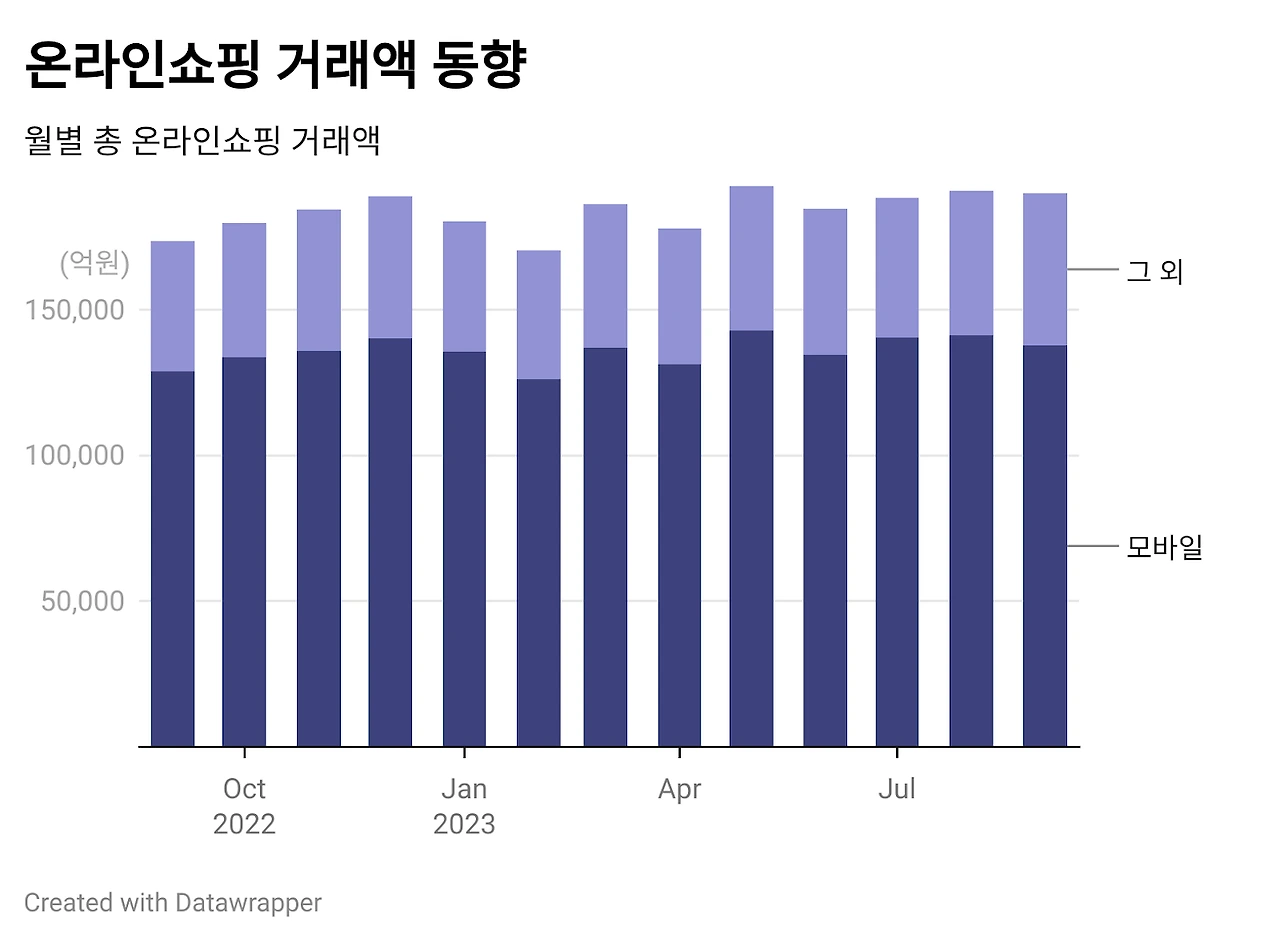

다음은 위의 차트를 2D로 업데이트한 것입니다. 우선은 막대의 높이를 파악하는 데 어려움 없이, 총거래액의 변화를 쉽게 확인할 수 있습니다. 그중 모바일이 차지하는 비율도 직관적으로 알 수 있습니다. 이렇듯 3D 차트에서 만들어지는 불필요한 시각 정보를 없앰으로써, 명확하게 정보를 전달하는 차트를 디자인할 수 있습니다.

출처: 작가

값의 증가와 감소를 보여줄 때, 방향성 주의하기

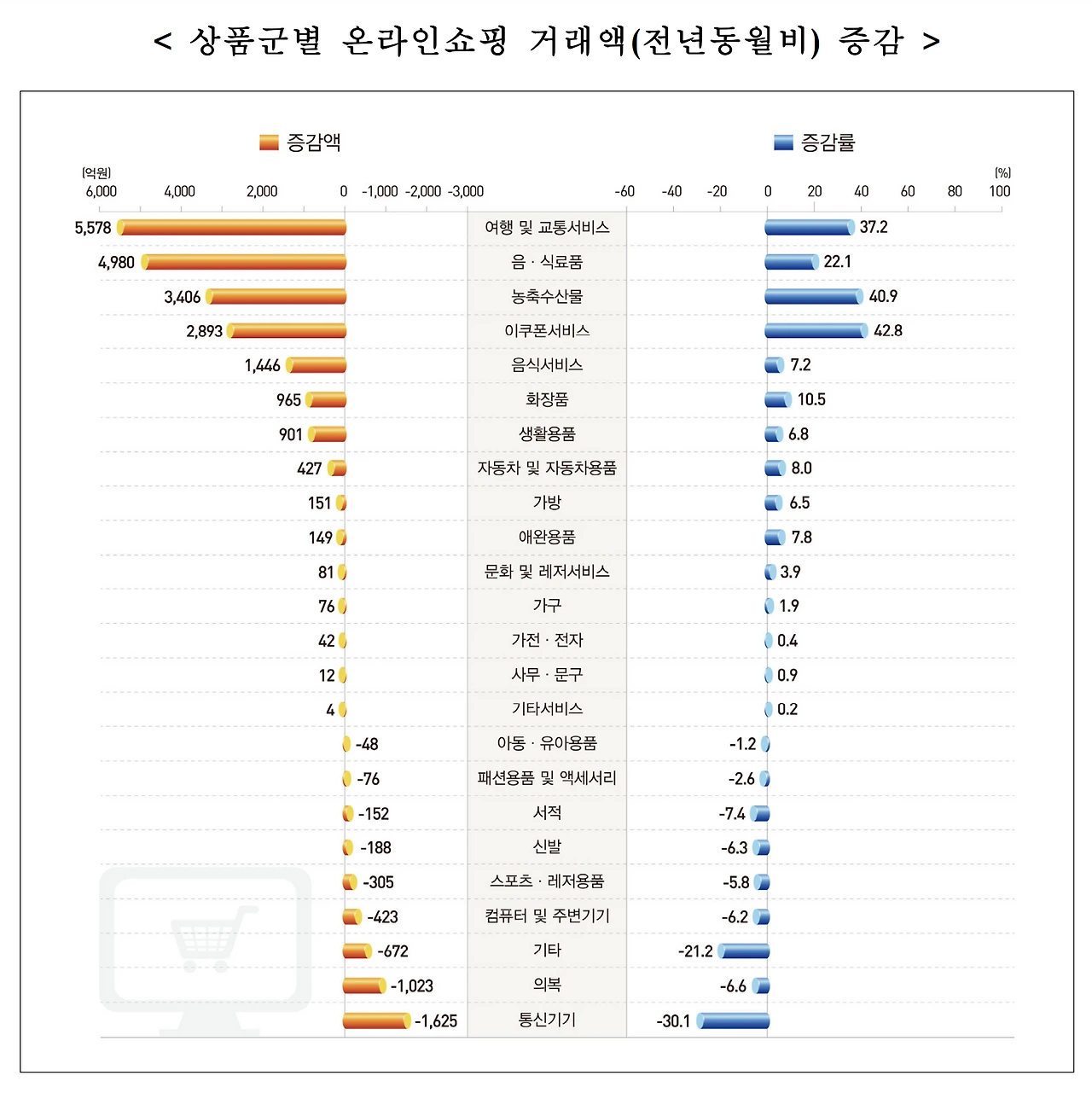

다음은 전년 동월 대비, 상품군 별 온라인쇼핑 거래액의 증감을 보여주는 차트입니다. 이 차트 역시 3D로 표현되어 있네요. 그 외에 어떤 점이 어색하게 느껴지시나요? 바로 방향성입니다. 증감액(오렌지)의 경우, 값이 증가하는 방향이 왼쪽입니다. 반면 증감률(파란색)은 값이 증가하는 방향이 오른쪽이죠.

‘여행 및 교통서비스’ 부분을 봅시다. 증감률 막대는 0점을 기준으로 오른쪽에 있네요, 증감액 막대는 0점을 기준으로 왼쪽에 있습니다. 두 값 모두 증가했음에도 불구하고 반대 방향으로 막대가 그려져 있기 때문에, 하나는 값이 증가한 반면 나머지는 감소한 듯한 인상을 줍니다. 즉, 데이터 사이의 관계를 직관적으로 이해하기가 어렵습니다.

출처: 2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향

위의 차트가 어떻게 개선될 수 있는지 아래의 링크를 통해 원문을 확인할 수 있습니다.

https://yozm.wishket.com/magazine/detail/2326/

같은 변수를 같은 색으로

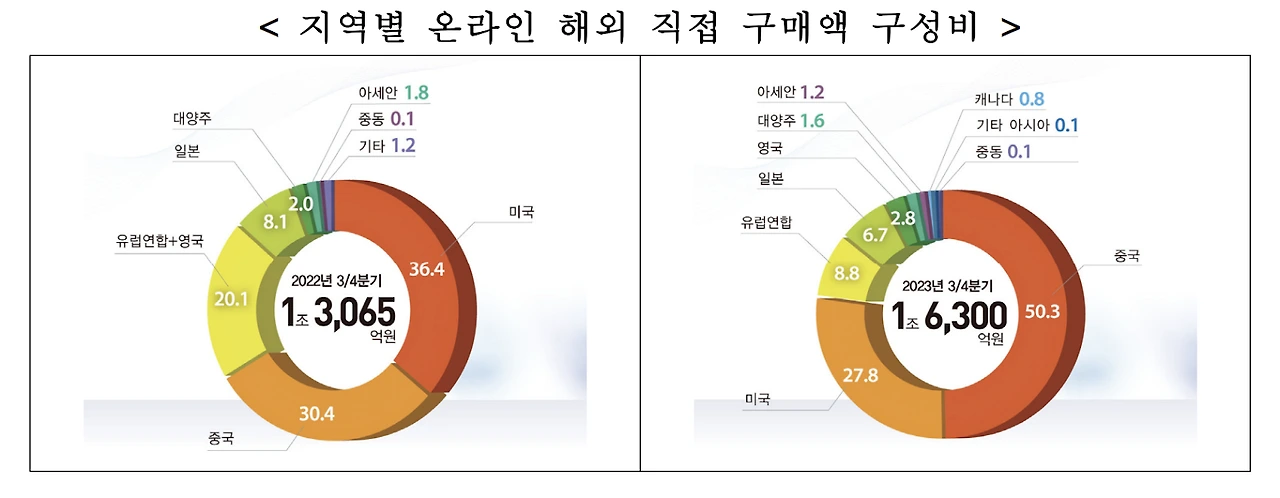

다음은 지역별 온라인 해외 직접 구매액이 어떻게 구성되어 있는지 보여주는 차트입니다. 2022년 3분기에는 미국이 36.4%로 가장 많은 비율을 차지했지만, 2023년 3분기에는 27.8%로 그 비율이 줄었습니다. 다만, 이 변화를 직관적으로 알기 어렵습니다. 그 이유는 무엇일까요? 바로 색이 적절하게 사용되지 않았기 때문입니다.

아래의 차트는 가장 비율이 높은 순서에 따라 다른 색을 사용하였습니다. 하지만, 이 정보는 이미 파이차트의 면적을 통해 확인할 수 있습니다. 색이 의미 있는 정보를 전달하지 않는 것입니다. 색을 사용한다면 그 이유가 있어야겠죠?

출처: 2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향

위의 차트가 어떻게 개선될 수 있는지 아래의 링크를 통해 원문을 확인할 수 있습니다.

https://yozm.wishket.com/magazine/detail/2326/

이 글에서는 ‘2023년 9월 온라인쇼핑동향 및 3/4분기 온라인 해외 직접 판매 및 구매 동향자료’에서 사용된 차트들을 데이터 시각화의 관점에서 어떤 부분을 어떻게 개선할 수 있을지 살펴보았습니다.

차트의 사용은 정보를 전달하기 위해서입니다. 3D 차트 혹은 다양한 색을 포함시키는 것보다 정보의 정확한 전달이 우선되어야 합니다. 차트를 통해 좀 더 효과적으로 정보를 전달하기 위해서는 불필요한 시각요소의 사용을 줄이고, 색과 같은 시각요소를 전달하고자 하는 정보와 적절히 매치하려는 노력이 중요합니다.
