Elasticsearch: Mapping
엘라스틱서치 데이터 맵핑, 뭔가 하드코딩 같은...
ELK로 유명함.
Elasticsearch, Logstash, Kibana
대학교 4학년 쯤,
처음 Elasticsearch(그땐, ELK Stack 이 완성되지 않았음) 를 접하고
루씬 아파치 프로젝트를 알게됨.
꽤나 오랜 시간이 지난 지금,
Beat 계열의 다양한 스택들이 추가됨.
Suricata Network Traffic Data 에는
약 490개 정도의 필드가 존재.
이 모든 필드(변수?)에 맵핑을 할 수 없다.
그래서 보통 자동 맵핑을 사용한다.
하지만,
가장 중요한 IP Address 정보는 이게 IP임을 알려주어야 한다.
안그럼, String 변수로 인식함.
일단 Ducument가 중요하니까,
Ref : https://www.elastic.co/guide/en/elasticsearch/reference/current/mapping.html#_explicit_mappings
다이나믹하게 맵핑을 추가할 수 있음.
하지만!
보통 Logstash를 통해서 데이터를 Elasticsearch로 넣는다.
이때는,
Logstash에 conf 를 설정한다.
1. input 정의
input {
redis {
type => "redis"
host => "127.0.0.1"
data_type => "channel"
key => "obtraffic"
batch_count => 10
threads => 1
}
}
2. filter 정의
filter {
if [type] == "redis" {
geoip {
source => "src_ip" # 원래 데이터 소소의 Key
target => "src_geoip" # 바꾸려는 Key
}
geoip {
source => "dest_ip" # 원래 데이터 소소의 Key
target => "dest_geoip" # 바꾸려는 Key
}
}
}
3. output 설정
output {
if [type] == "redis" {
elasticsearch {
hosts => ["localhost:9200"]
index => "suricata-%{+YYYY.MM.dd}"
template => "/etc/logstash/template/suri_template.json"
template_name => "suricata-1"
template_overwrite => true
}
kafka {
codec => "json"
topic_id => "suricata"
acks => "1"
bootstrap_servers => "192.168.2.12:9092,192.168.2.12:9093,192.168.2.12:9094"
id => "suricata_log"
}
}
}
suri_template.json 파일을 살펴보면,
{
"template": "suricata-*",
"settings": {
"number_of_shards": 5,
"index.refresh_interval" : "10s"
},
"mappings": {
"doc": {
"properties": {
"src_geoip": {
"properties": {
"location": {
"type": "geo_point"
}
}
},
"dest_geoip": {
"properties": {
"location": {
"type": "geo_point"
}
}
}
}
}
}
}
사실,
개인적으로 설정을 냅다 꽂아 박는(?) 형태의 설계를 좋아하지 않는다.
Fluentd 를 참고 할 수 있음.
Ref : https://docs.fluentd.org/v0.12/articles/in_others
Logstash 와 유사한 데이터 Shipper 기능을 담당.
AWS가 밀어준다.
본론 및 결론,
Suricata 데이터 소스에 있는 Key를 먼저 살펴보고,
그 중에서 src_ip, dest_ip 에 대한 geo_point 타입을 맵핑하려는 의도이다.
그럼 지도에서 각 IP 소스가 얼마나 어떻게 분포하는지
시각화를 통해 알 수 있다.
잠깐,

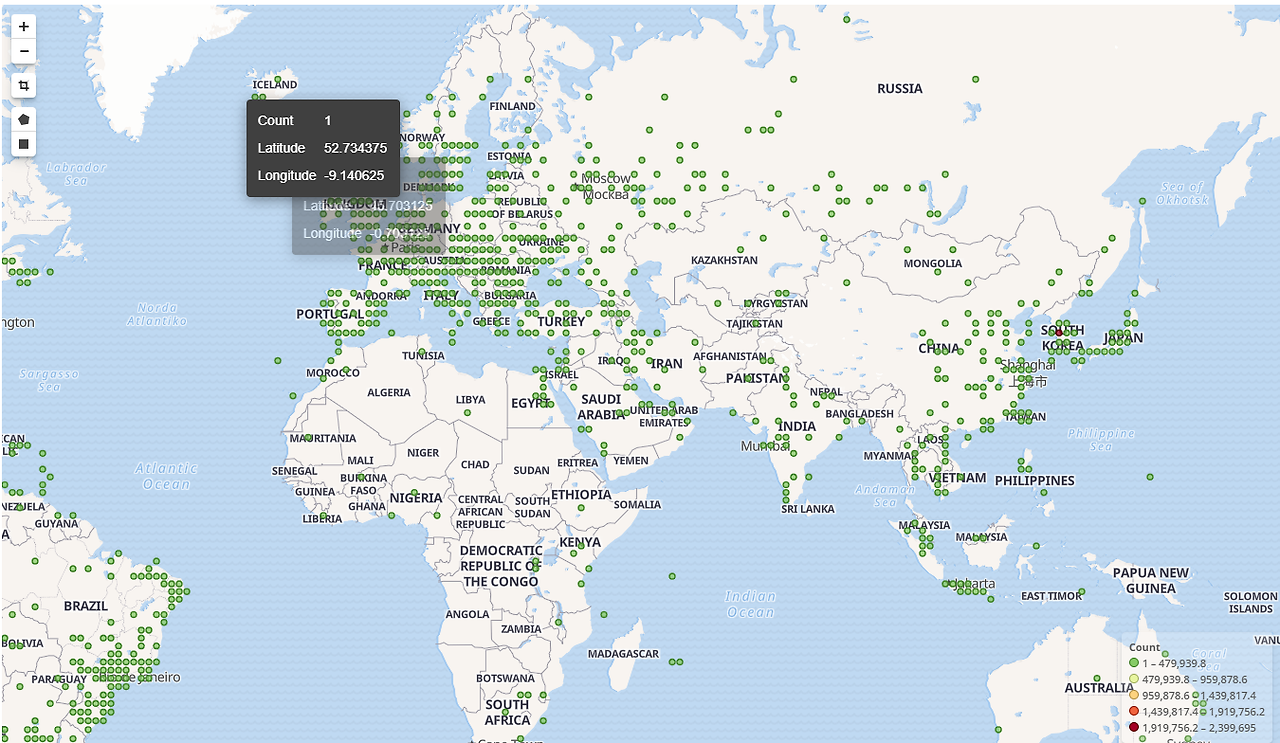

Kibana(ELK 중 K를 담당)에서 어떻게 지도 위에 표현하는지
예전에 지하철 승하차 관련 공공데이터 API를 통해
비슷한 작업을 진행 한 바 있음.
그때와 크게 다르지 않음!
끝.
