마법의 청동거울, 투광경에 숨겨진 재료과학
박물관 진열장 너머로 보이는 청동거울은 지금은 그저 청록색으로 풍화된 금속 덩어리처럼 보입니다. 하지만 이 거울이 처음 만들어진 고대에는 제사장이나 귀족들의 최고급 사치품이자 주술 용품이었습니다. 청동거울 뒷면의 화려한 장식은 거울의 용도를 보여주는 직접적인 증거입니다.
그러나 모든 청동거울이 단순한 거울인 것은 아니었습니다. 극소수의 청동거울은 겉으로 볼 때는 평범한 거울이지만, 빛을 반사시키면 숨겨진 이미지를 마법처럼 드러냅니다. 즉, 고대의 증강현실(AR) 기술이었지요.

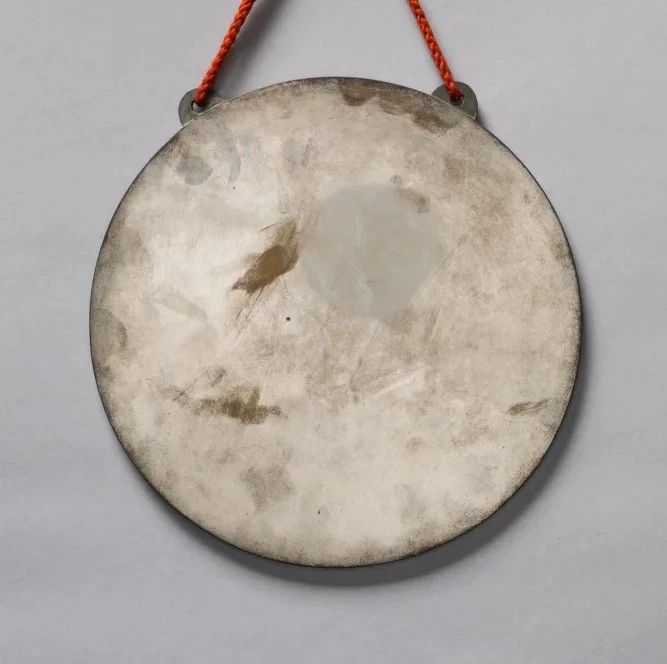

투광경의 앞면(출처: The sun)
투광경으로 드러난 부처상(출처: The sun)
투광경을 거울면에서 반사된 빛의 상(출처: The sun)이 특수한 거울은 투광경(透光鏡)이라고 불립니다. 고대 한나라 시기에 등장한 투광경은 신비주의 색채가 강한 종교 용품이었습니다.
등장 초기에는 주로 길조를 뜻하는 한자나 기하학적 무늬를 띄웠지만, 기술이 극에 달한 당나라 시절에 이르러서는 귀족과 승려들 사이에서 거울을 반사시켜 거대한 불상(佛像) 이미지를 허공에 띄우고 주문을 외우는 의식이 성행할 정도였습니다.
투광경은 정말 마법이었을까요? 투광경의 비밀은 바로 정교한 가공 기술이 결합한 장인 정신에 있습니다. 평범한 청동거울이 어떻게 투광경으로 바뀌는지 알아봅시다.
거울이 된 청동, 돌덩어리 합금
청동거울의 소재는 일반적인 청동보다 주석 함량이 훨씬 높습니다. 우리가 흔히 아는 튼튼한 청동 갑옷의 주석 함량이 무게비로 5~10% 내외라면, 거울은 주석 함량이 무려 25%까지 올라갑니다.
청동에서 주석 함량이 10%가 넘어가면 내부에 구리와 주석이 반응해서 단단한 금속 간 화합물이라는 돌덩어리가 생깁니다. 마치 무른 청동 금속에 단단한 돌덩어리가 촘촘히 박혀있는 것처럼 되죠. 특히 주석 함량이 22%가 넘어가면 이 돌덩어리가 대부분의 부피를 차지하고, 부드러운 청동이 차지하는 비율은 크게 줄어듭니다.

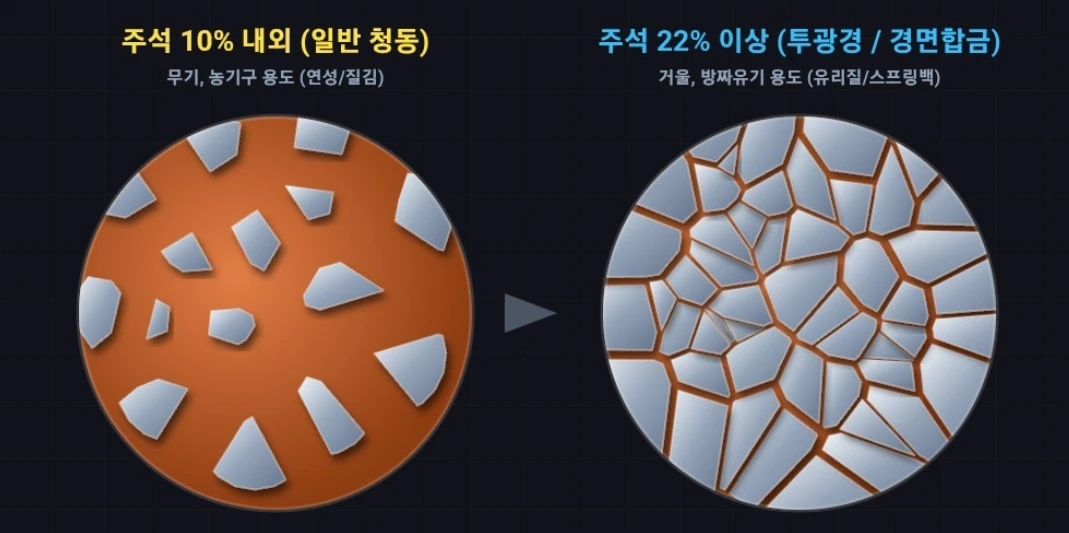

주석 함량에 따른 청동의 미세 조직 변화, 갈색: 금속 청동, 은색: 금속간화합물, (generated by Gemini 3.0 pro)금속은 무르고 질기지만, 돌덩어리는 극도로 단단한 대신 충격에 쉽게 깨지는 성질(취성)이 있습니다. 즉, 주석 함량 22% 이상의 청동은 우리가 아는 금속의 성질을 잃고 유리나 돌처럼 변합니다.
이렇게 단단해지면 무엇이 좋을까요? 비록 강한 충격에 깨지긴 하지만, 긁힘 없이 아주 평평하게 연마할 수 있게 됩니다. 주석 함량이 낮은 청동은 무르기 때문에 연마 시 표면이 쓸려 일그러지고, 거울과 같은 쨍한 빛 반사가 어렵습니다. 이 때문에 고대부터 거울용 청동은 당대 값이 상당했던 주석을 아낌없이 넣어서 만들었습니다.

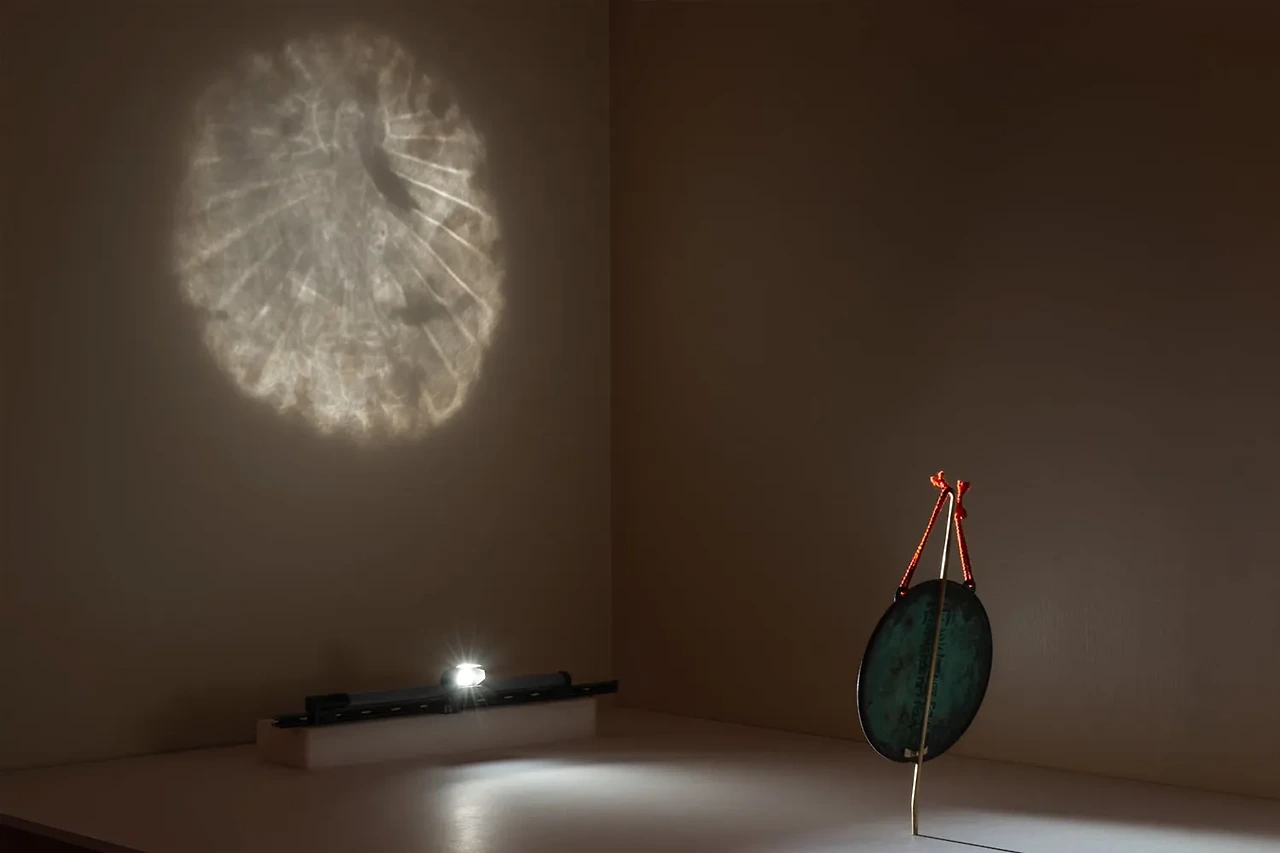

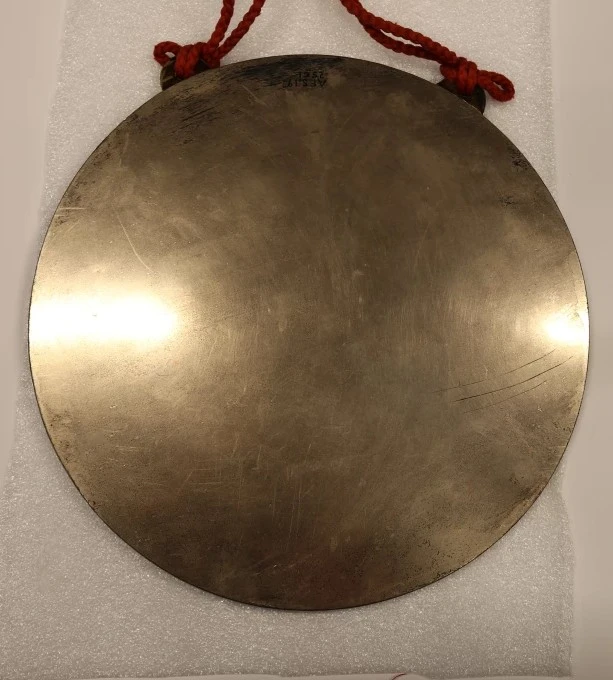

청동거울은 주석 함량이 높아 일반적인 청동과 달리 노란빛임, 한국의 유기와 유사.(출처: Putnam Museum unveils rare 'magic mirror')거울 장식이 만든 기적, 투광경
시대가 흐르며 귀족들은 단순한 평면거울이 아닌, 뒷면에 정교하게 튀어나온 장식이 곁들여진 최고급 사치품을 원했습니다.
당시 거울은 뜨겁게 녹인 액상 금속을 주물틀에 부은 다음, 천천히 식혀서 주물틀 모양대로 거울이 나오도록 주조했습니다. 주물틀에 깊은 장식을 넣으면 붕어빵처럼 거울 뒷면도 장식대로 튀어나오게 되지요.
한나라 시기 장인들은 귀족들의 까다로운 요구에 맞추어 크고 굵직한 장식을 가진 거울을 주조했습니다. 그리고 거울 앞면을 완벽하게 평평하게 만들기 위해 무거운 숫돌로 맹렬하게 연마했을 것입니다.
불행하게도 유리처럼 단단한 합금이었기에 수많은 거울이 연마 중 깨져 박살 났겠지만, 살아남은 극소수의 거울은 특별한 현상을 보였습니다.
거울 앞면에서 반사된 빛을 벽에 비추니 뒷면의 장식이 빛의 명암으로 맺히는 현상을 발견한 것이었죠. 눈으로 거울을 볼 때는 분명 완벽한 평면의 금속면임에도, 장식이 금속면을 투과하여 이미지를 보여주는 셈이었습니다. 말 그대로 빛을 투과시키는(투광) 거울(경)이었습니다.

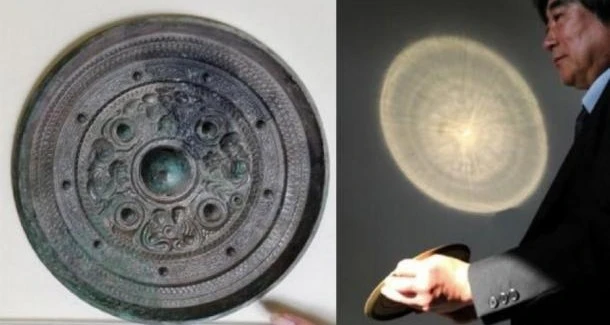

투광경의 뒷면과 앞면에서 비취진 뒷면의 상(출처: Unraveling the Miracle of Chinese Magic Mirrors, Ancient Origin)투광경의 비밀 : 고대의 패터닝 기술
그러면 정말로 빛이 고체 거울을 뚫고 나온 것일까요? 원리가 무엇일까요? 놀랍게도 투광경은 일종의 미세 패터닝(나노~마이크로 단위 크기의 패턴을 표면에 새기는 기술)이 접목된 거울입니다. 장인들은 의도하지 않았겠지만, 그들의 극한의 연마 행위가 결론적으로 미세 패턴 렌즈를 거울에 새겼습니다.
아까 청동 거울의 청동은 사실상 거대한 돌덩어리와 유사하다고 했죠? 앞면은 평평하고 뒷면에 거대한 굴곡 장식이 있다고 해봅시다. 주조 직후 식으면서 이 거대한 돌덩이는 수축합니다. 두께가 얇은 부분은 상대적으로 빨리 식어 단단하게 굳어버리고, 아직 뜨겁고 말랑한 두꺼운 부분을 끌고 옵니다.
충분한 시간이 지나면 두꺼운 부분도 뒤늦게 식으며 수축하려 하나, 이미 얇은 부분은 돌처럼 단단해져 있습니다. 때문에 뒤늦게 수축하려는 두꺼운 부분이 단단해진 얇은 부분을 잡아당기게 되고, 얇은 부분은 팽팽한 활시위처럼 힘(응력)을 머금고 당겨집니다.

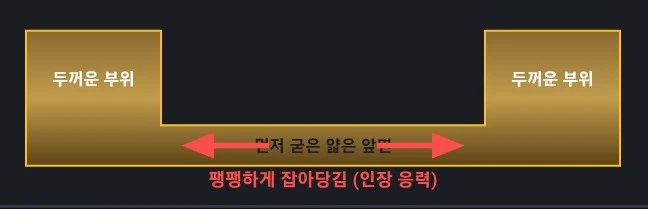

주조 직후 얇은 부분이 두꺼운 부분에 당겨짐
(generated by Gemini 3.0 pro)이 팽팽한 상태에서 거울 앞면을 연마해 봅시다. 연마 과정은 무거운 숫돌을 이 청동거울에 강하게 짓누르며 문지르는 방식입니다. 이때 앞면은 숫돌이 위로 미는 힘을 받습니다. 뼈대가 있는 두꺼운 부분은 미는 힘을 버티며 깎여나가지만, 텅 빈 얇은 부분은 쑥 밀려 들어가는 현상이 일어납니다.

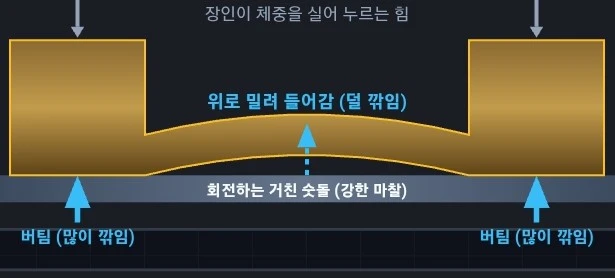

활시위 처럼 당겨진 얇은 부분
(generated by Gemini 3.0 pro)이제 얇은 부위를 자세히 봅시다. 두꺼운 부분이 쫙 당기고 있고 동시에 억세게 위쪽으로 밀려 있죠. 이 상태는 팽팽하게 활시위를 당긴 것과 유사합니다. 이 상태에서 표면 연마가 계속되어 금속 껍질이 얇아지면, 얇은 부분을 당기던 힘의 균형이 무너집니다.
마침내 연마를 위해 누르는 힘마저 사라지면 어떻게 될까요? 억지로 밀려 들어가 덜 깎여있던 얇은 부분은 당기는 힘을 푼 활줄처럼 바깥으로 미세하게 튕겨 나옵니다(스프링 백).

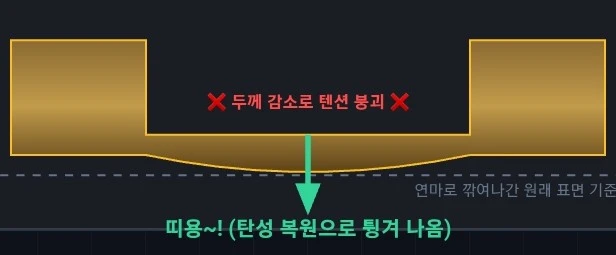

연마 후 볼록하게 튀어나오는 얇은 부분
(generated by Gemini 3.0 pro)결국, 현미경으로 옆에서 볼 때 튕겨 나온 얇은 부분은 상대적으로 볼록하게 튀어나오고, 두꺼운 부분은 안쪽으로 들어간 오목 렌즈가 됩니다. 일종의 기하학적 미세 패턴이 거울에 새겨지는 것이죠.
이 미세 패턴이 새겨진 거울이 평행한 태양빛을 반사하면 마법이 증폭됩니다. 볼록하게 튀어 오른 얇은 부분은 빛을 사방으로 흩어 벽에 어두운 그림자를 만들고, 안으로 오목하게 파인 두꺼운 부분은 돋보기처럼 빛을 한 점으로 모아 밝게 쏘아냅니다.

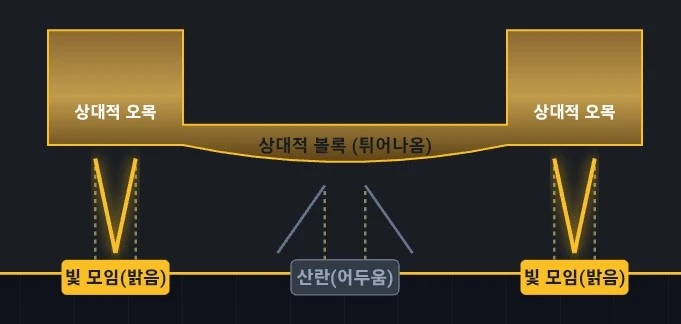

거울면의 굴곡에 따른 음영
(generated by Gemini 3.0 pro)이 극단적인 음영 차이가 발생하며 뒷면의 입체 장식이 허공에 홀로그램처럼 나타나는 증강현실이 발현되는 것입니다.
맺으며: 과거와 현대가 만나다
이 놀라운 기적의 거울은 바다를 건너 일본까지 전래되었습니다. 17세기 일본의 기독교인들은 에도 막부의 가혹한 탄압을 피해서 십자가나 성모 마리아를 이 투광경(마경, 魔鏡) 빛 속에 숨기고 비밀리에 신앙생활을 이어나갔습니다.
투광경이 비추는 십자가상
(출처: Magic Mirror ( Ancient Chinese Technique )가장 소름 돋는 사실은, 이 투광경의 원리가 현대 최첨단 반도체 공정에서도 동일하게 활용된다는 점입니다. 바로 스트레인 실리콘(Strained Silicon)이라는 기술입니다. 반도체를 만들 때 실리콘 원자 배열을 고대의 투광경처럼 활시위처럼 팽팽하게 잡아당기거나 혹은 억지로 압축시켜 버리는 기술로, 이 물리적인 응력을 통해 반도체의 전기적 특성을 획기적으로 바꿔버릴 수 있습니다.

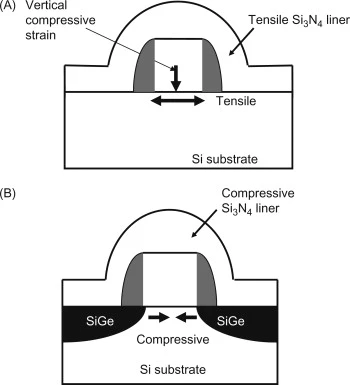

스트레인 실리콘, 실리콘에 인위적인 응력을 걸어 전기적 물성을 바꿈 (출처: Thin-Film Strain Engineering and Pattern Effects in Diele수식 하나 없이 잔류 응력을 가둬 빛을 조각해 낸 고대의 장인들과, 물질에 강한 응력을 가해 전자의 속도를 지배하는 현대의 반도체 공학자들. 수천 년의 시간을 뛰어넘어 인류의 지혜가 정확히 같은 기술적 원리 위에서 만나는 경이로운 평행이론입니다.
